Разновидности электрического теплого пола под плитку

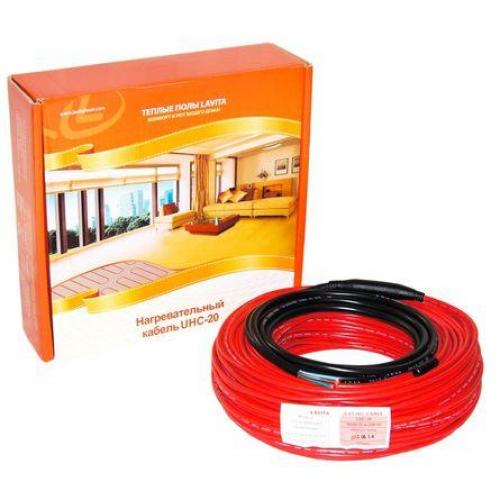

• кабельный – нагревательный резистивный кабель для теплого пола в катушке (бухте). Крепится путем зажима на специальной планке. Можно купить готовый комплект, содержащий минимальный либо полный набор комплектующий. В некоторые комплекты входит даже инструмент. Цена комплекта зависит от его мощности, длины кабеля и комплектации. Сэкономить можно за счет самостоятельного подбора элементов и выполнения монтажа своими руками. Выбирая нужно учесть, что греющий кабель для пола может быть одно- и двухжильным. Второй вариант предпочтителен, поскольку более надежен, первый – более дешевый;

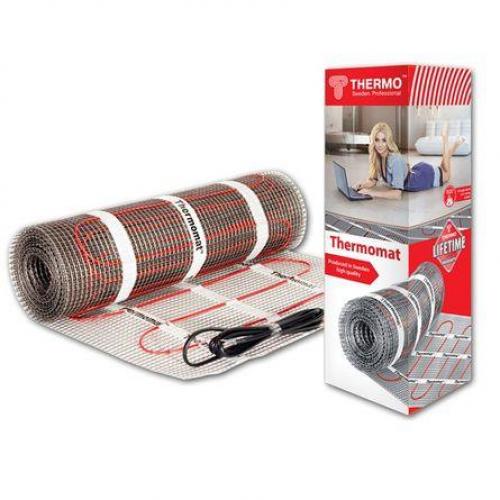

• нагревательные маты (кабельные). Мастера советуют выбрать этот вариант, если планируется самостоятельный монтаж. Стоимость матов на треть дороже, но по простоте расчета и укладки он существенно превосходит предыдущий вариант;

• пленочный (инфракрасный) теплый пол. Самый дорогой вариант, но самый надежный в плане безопасности. В первую очередь за счет отсутствия электромагнитных волн.

Проанализировав отзывы пользователей и рекомендации мастеров можно отметить, что кабельный пол в матах является наиболее предпочтительным вариантом для устройства системы электрический теплый пол. В то время как кабельные полы под плитку менее распространены. В основном это связано с необходимостью заливки стяжки, которая:

• увеличивает нагрузку на плиту перекрытия (что нежелательно в многоэтажных домах);

• уменьшает высоту потолка;

• заливка стяжки сопровождается мокрыми работами, что не всегда приемлемо для пользователей;

• длительный период высыхания (застывание бетонного раствора).

Кроме того, расчет длины греющего кабеля сложнее чем нагревательных матов.

Теплый пол под плитку своими руками. Виды электрического теплого пола

Планируя укладку теплого пола под плитку, надо иметь представление о разновидностях и особенностях конструкции электрических систем обогрева.

Всего существует два вида:

Первый вид — это нагреватель, выделяющий тепловую энергию за счет сопротивления проходящему через него электрическому тону. Это принцип работы всех ТЭНов, спиралей электроплиток и т. п. Второй вид — это набор карбоновых излучателей, ламинированных в два слоя лавсановой пленки. Они испускают инфракрасные лучи, нагревающие предметы. Сама пленка не греется.

Под укладку плитки выбирают только резистивный кабель. Он хорошо укладывается в стяжку и демонстрирует эффективную работу без потерь тепловой энергии. Однако, пленочный теплый пол под плитку не укладывают. В сети очень много рекомендаций о монтаже пленочного инфракрасного пола в стяжку, но все они, по сути, переписаны с одного ошибочного источника.

Инфракрасная пленка рассчитана на работу под напольными покрытиями, не плотно прилегающими к ней — ламинат, линолеум, ковролин. Если на пленку залить стяжку, теплый пол быстро выйдет из строя из-за перегрева. Этот момент надо учесть еще на стадии выбора и проектирования.

собственно кабель (отрезок определенной длины, который укладывают в выбранном порядке)

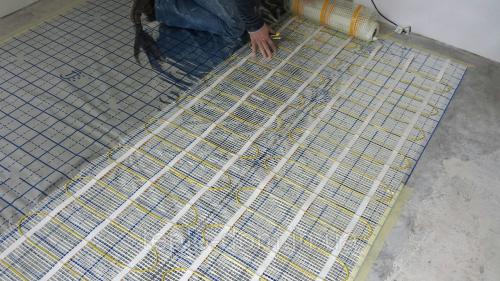

кабельные маты (рулоны из стеклосетки, на которой в зигзагообразной форме уже установлен резистивный кабель)

Первый вариант требует более сложной укладки, поэтому, его используют для монтажа в комнатах определенной величины, где рулонный греющий мат класть невозможно. в других случаях обычно выбирают нагревательные маты — они проще в работе. Надо лишь подготовить поверхность и просто расстелить их по длине, подключить к блоку управления и залить в стяжку.

Монтаж теплого пола электрического. Способы монтажа

Существует несколько вариаций того, как сделать электрический теплый пол:

• расположить его вглубь стяжки;
• монтировать непосредственно по стяжке;

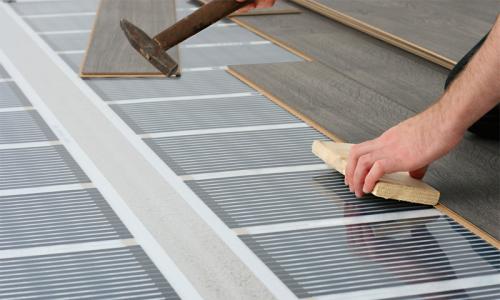

• установить под напольное покрытие. Подобные теплые полы носят название пленочные.

Под напольное покрытие

В стяжку

На стяжку

Первый вариант укладки, как правило, находит свое применение при обустройстве кухонь, лоджий и балконов. Конструкция известна как кабельный пол, создание которого включает следующие этапы:

• укладка гидроизоляционного слоя;
• монтаж утеплителя;
• закрепление нагреваемых элементов;
• формирование стяжки.

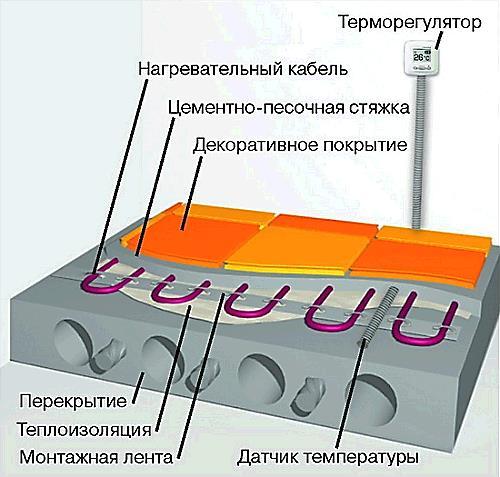

Схема кабельного пола

Если установка электрического теплого пола планируется в квартире, под которой располагается отапливаемое помещение, допускается монтаж системы без дополнительной теплоизоляции. При этом плитка и фиксирующий клей выступают в качестве защиты конструкции и всех ее отдельных элементов. Важно ознакомиться с рекомендациями производителя выбранного теплого пола, чтобы убедиться, подходит ли подобный тип укладки для такого материала.

Под линолеум или ламинат можно устанавливать инфракрасный тип обогрева. Оборудование такого пола отличается значительной простотой:

• рабочая поверхность покрывается фольгированным полиэтиленом;
• при необходимости, дополнительно устанавливается гидроизоляция;
• устанавливаются элементы отопительной конструкции;
• проводится проверка системы к подсоединению к электросети;
• укладывается финишное покрытие.

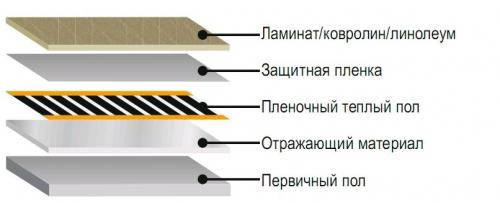

Схема инфракрасного теплого пола

Подобную обогревательную систему запрещается устанавливать в стяжку, а в качестве завершающего отделочного материала нельзя использовать керамическую плитку.

Теплый пол под плитку водяной. Устройство теплого пола под плитку

Как уже выше упоминалось, прочность и долговечность эксплуатации керамической плитки во многом зависит от качества стяжки . Нужно более подробно остановиться на этой операции, что позволит избежать многих ошибок. Для примера рассмотрим вариант с водяным подогревом пола с покрытием керамической плиткой.

Монтаж теплого пола выполняется в три этапа: сначала выравнивают основание (обычно с помощью черновой стяжки), затем укладывают водяной контур, подключают его к коллектору и производят проверку системы, завершают заливкой стяжки под финишное покрытие — плитку.

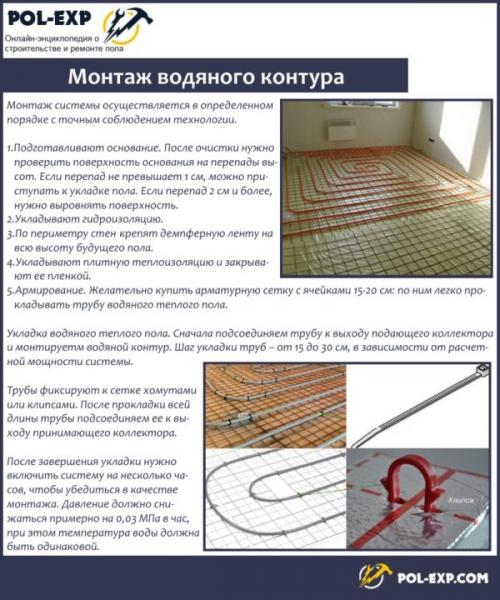

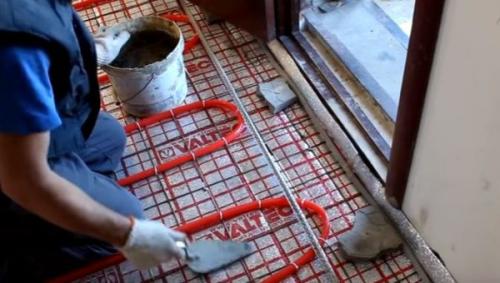

Монтаж водяного контура

Если система работает нормально, можно приступать к заливке стяжки под плитку. Делать это нужно очень аккуратно, чтобы не повредить трубы.

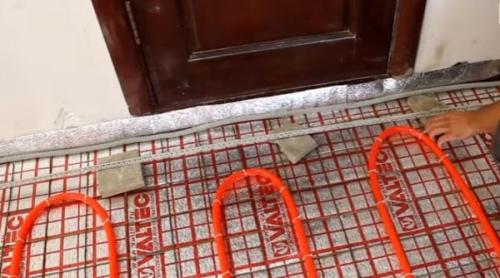

Шаг 1. Установите маяки. Их можно делать самостоятельно из массы или пользоваться специальными металлическими планками. Второй вариант предпочтительнее, работы намного упрощаются и ускоряются. Маяки можно использовать многократно и вынимать из раствора или оставлять их там насовсем. Профессионалы применяют второй вариант – профили стоят копейки, нецелесообразно терять время на их доставание и выравнивание бороздок.

Для стяжки нужно установить направляющие из профиля

Практический совет. Толщина стяжки над системой водяного подогрева примерно 5 см, для ускорения выставления маяков пользуйтесь подкладками высотой примерно 4 см.

Для подкладок можно применять куски тротуарной плитки, кирпича или иных стройматериалов на бетонной основе. Верхние поверхности труб должны накрываться стяжкой толщиной не менее трех сантиметров, в противном случае возможно появление так называемой зебры – неравномерного прогревания пола, чередования теплых и холодных участков.

В качестве подкладок под маяки используют куски тротуарной плитки

Шаг 2. Подготовьте специальный песчаный раствор для выставления маяков. Он должен быть густым и с увеличенным процентным содержанием цемента, рекомендуется применять пропорцию 1 (цемент):3 (песок). Выставьте подкладки по уровню на цементные основания, прикрепите к ним металлическую рейку. Делать это можно при помощи имеющегося раствора или метизов. Если выбран второй вариант, то в подкладках предварительно надо просверлить отверстия и вставить пластиковые элементы дюбелей.

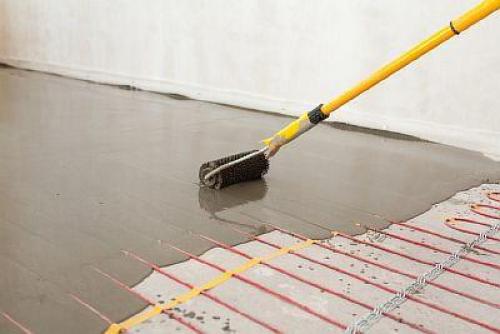

Кабельный теплый пол под плитку. Кабельные полы

Электрический теплый пол кабельного типа — самая дешёвая и простая модель, не нуждающаяся в дополнительном обслуживании. Подходит как для квартир, так и для частных домов. Срок службы большой. С виду напоминает простой провод, который фиксируется к полу с отступом 10 см от стен, и заливается стяжкой. Электрические устройства данного типа подразделяются на:

1. Резистивные — производятся из одно или двухжильного кабеля, отличие заключается в способе подключения, но функционируют они по одному принципу. Ток проходит по проводу, приводит к нагреванию жил, которые передают тепло стяжке, после этого тёплый воздух расходится по комнате и равномерно прогревает площадь. Двужильный лучше подходит для спальной, а в гостиную, где люди находятся меньше времени, можно положить одножильный, тем самым сэкономив семейный бюджет.

Стоимость резистивных электрических тёплых систем намного ниже других видов. Кроме того, возможно класть данный тип пола в помещениях с нестандартной планировкой.

1. Саморегулирующиеся — по принципу работы отличаются от резистивного типа. В такой конструкции два провода проходят параллельно в одной оплётке. Между ними размещён полимерный полупроводник, по которому осуществляется подача поперечного тока.

В саморегулирующемся устройстве, на теплоотдачу влияет окружающая температура. Такой вариант лучше использовать под плитку, так как он не приводит к перегреву поверхности теплого пола.

Прежде, чем положить кабельный вид тёплого пола под плитку, необходимо провести расчёты и составить схему расположения контура. В данной конструкции требуется стяжка, её толщина должна быть 3 — 5 см , чтобы она полностью закрывала обогревательные элементы.

Наличие бетонного слоя существенно повышается нагрузку на перекрытия, и поднимает уровень полов, однако слой бетона не настолько толстый, как при сооружении водяного пола. При применении тонкого кабеля под плитку, допускается его монтаж в слой плиточного клея.

Основной недостаток данного теплого пола — то, что при повреждении элемента нагрева, происходит выход из строя всей конструкции. Потребуется капитальный и дорогой ремонт.

Стоит кв. метр кабеля 1,5 тыс. руб, а укладка кв. метра обойдётся в 1 тыс. руб.

Электрический теплый пол под плитку технология укладки. Какой лучше выбрать электрический теплый пол под плитку

Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.

Решения для каждого дома и любого бюджета

Электрические тёплые полы – универсальное средство для обогрева жилых помещений, их разрешается подключать к существующим системам проводок в многоквартирных домах

Выбрать

Теплые полы «Теплолюкс»

Нагревательный кабель. Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт. Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.

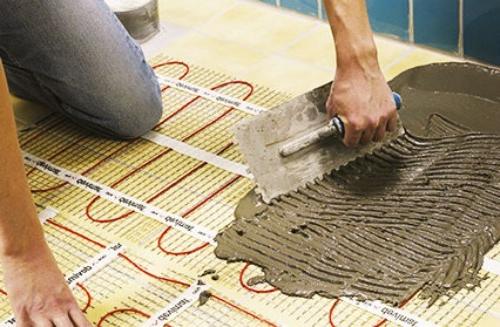

Нагревательные маты укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия. Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м²: это обеспечит равномерный и быстрый прогрев помещения.

Стержневой пол. Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.

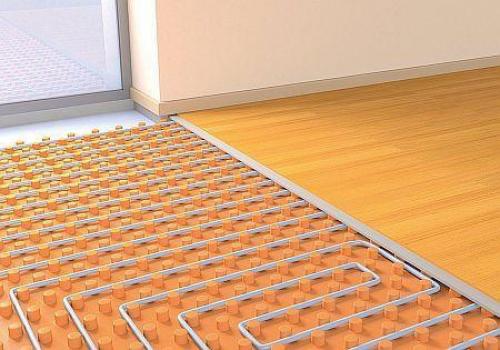

Электрический теплый пол под плитку без стяжки. Технология монтажа тёплого пола без стяжки

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

• плит с пазами, куда размещаются нагревательные элементы;
• гладких матов.

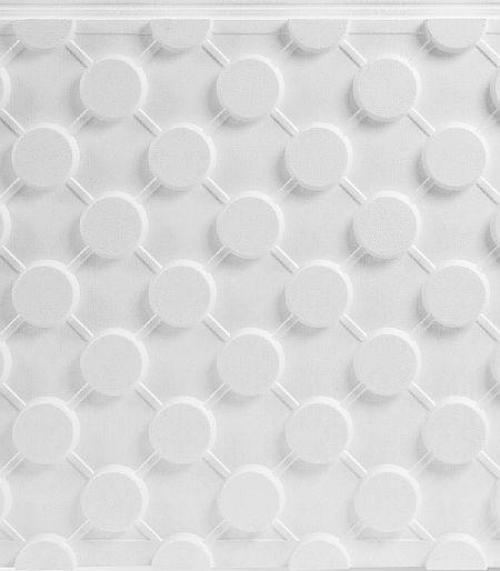

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

• Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
• Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

• меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
• конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного теплого пола без стяжки

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки —, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.
