Тротуарная плитка на бетонное основание. Нюансы устройства основания из бетона

Тротуарная плитка на бетонное основание. Нюансы устройства основания из бетона

Обустройство оснований, характеризующихся низкой и высокой степенью жесткости, отличается. Это обусловлено способностью прочного покрытия сохранять форму под воздействием существенной нагрузки, не проседать, не увеличиваться по ширине, тогда как щебенка и песок периодически выходят за пределы мощеного участка. Это приводит к деформации поверхности.

Когда используется технология укладки тротуарной плитки на слой цементного раствора , можно избежать подъема отдельных изделий над поверхностью. Это обусловлено тем, что монтаж выполняется вплотную, а снизу находится слой бетона. В результате плитка не может покинуть свою позицию под воздействием внешних факторов (давления и пр.). Благодаря этому риск получить травму на такой дорожке снижается, а вместе с тем сохраняется привлекательность поверхности.

Отмечают сложность выполнения работ по монтажу плиточного покрытия на основании цемента. Если будет допущена хоть одна ошибка, все положительные качества сведутся к нулю. При этом начинается разрушение бетона и самой плитки. Такой результат часто получают, если игнорируются плавила обустройства системы водоотведения на поверхности чернового основания.

Когда под плиткой находится щебень, песок, вода и осадки уходят сразу же, т.к. этот слой выполняет функцию дренажа, эффективно отводя жидкость. Бетонное покрытие не пропускает влагу. В результате на поверхности будут постоянно образовываться лужи. В холодное время года покрытие промерзнет. Влага, которая попала в поры бетона, поспособствует разрыву изделия изнутри. В результате плитка постепенно деформируется. На черновом основании появляются трещины, что приводит к полному разрушению покрытия.

Когда необходимо избежать подобных неприятностей, нужно не только соблюдать последовательность действий при монтаже, – не менее важно обустроить основание так, чтобы вода беспрепятственно уходила с поверхности плиточного покрытия. Для этого необходимо формировать слой бетона под некоторым уклоном. Разница в уровнях на различных участках должна быть небольшой, но в результате лужи не будут образовываться, а плитка прослужит долго.

Укладка тротуарной плитки на существующее бетонное основание. Технология жесткого подстилающего слоя из бетона

В рассматриваемом варианте мощения тротуарную плитку предполагается положить внутри жесткого «корыта», днищем которого будет бетонная стяжка. Правила бетонирования аналогичны для плитных фундаментов с небольшими дополнениями:

• нижний армопояс можно использовать на парковках, тропинки армируются только в верхней трети, чтобы стяжка смогла выдержать усилия возможного вспучивания;
• класть бетон можно только на нерудные материалы, в которых силы пучения снижены, поэтому удаляется пахотный слой на глубину 0,4 м;
• высота поребриков и лотков ливневки значительно больше толщины плитки, поэтому необходимо рассчитать глубину траншеи в зависимости от толщины стяжки.

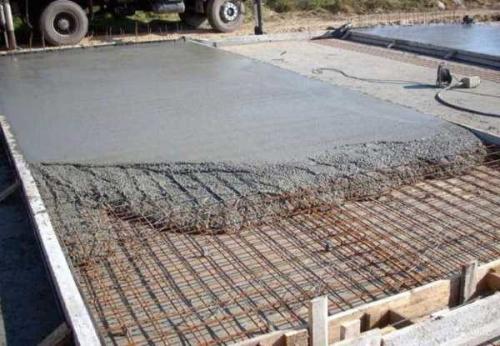

Заливка бетонной стяжки перед мощением плиткой.

Например, при толщине бетона 5 см, подстилающего слоя 15 см и плитки 6 см, глубина котлована составит 26 см. А высота бордюра 20 см, лотка ливневки 13 – 41 см, потребуется спланировать дно траншеи в разном уровне.

Кроме того, для самотечного удаления стоков с дорожки необходимы уклоны 2 – 4 градуса в поперечном и продольном направлении. На стоянках уклоны обычно создаются в одну сторону – к проезжей части или стоки собираются со стороны участка, отводятся в подземную емкость.

Уклоны для тротуарной плитки.

Важно! Даже при укладке плитки  на сухую смесь создать эти уклоны будет очень сложно, а при использовании плиточного клея невозможно.

Разметка и монтаж бордюров

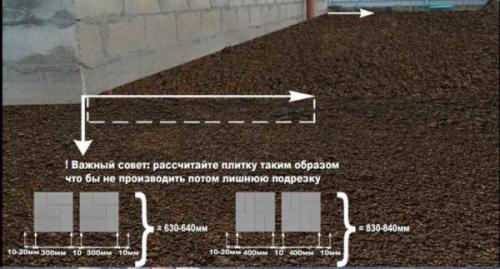

Материалы для мощения дорожек и парковок должны быть закуплены до этого этапа. Трасса тропинки и конфигурация стоянки, зоны отдыха зависит от фантазии владельца. Технология разметки имеет вид:

• устанавливается первый шнур;
• на сухую вплотную к нему размещается на земле садовый бордюр, лоток ливневки, цельные плитки по ширине тропинки, второй поребрик, натягивается второй шнур;

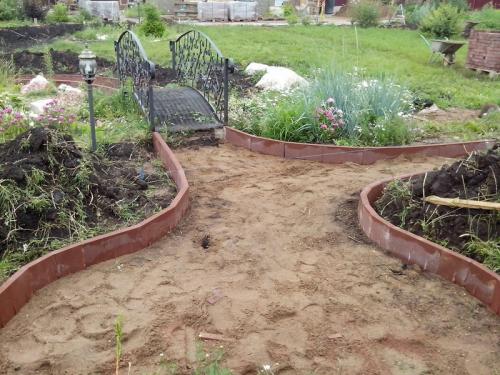

• на радиусных/криволинейных участках дорожки разметку можно создать краской или известковым раствором непосредственно по грунту.

После чего, изнутри оконтуренной шнуром зоны удаляют плодородный слой на глубину 0,4 м.

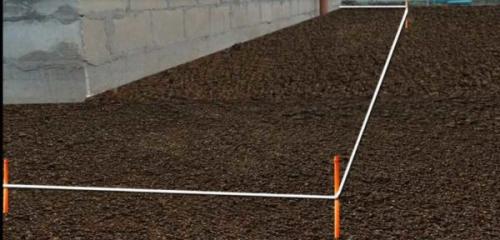

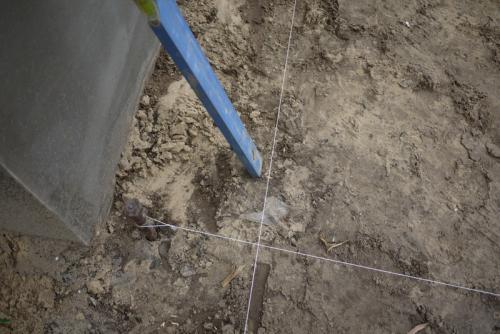

Шнур устанавливается по внешнему периметру поребрика.

Совет! Если используются лотки ливневки 30 – 41 см высоты, в местах их прохождения создается траншея большей глубины с учетом подсыпки 10 см щебня минимум и укладки этих элементов на 2 см слой пескобетона или цементно-песчаного раствора.

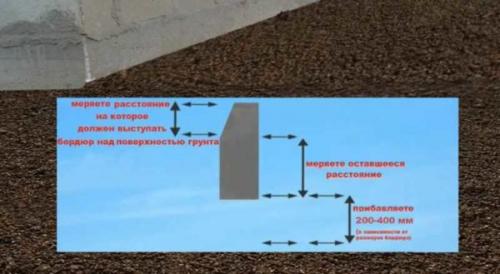

Схема вычисления глубины траншеи.

При уклоне участка более 7 градусов внутри дорожек проектируются ступени. Если декорируются крупноформатные участки (парадный двор, парковка, зона отдыха), территория предварительно террасируется дорожным бордюрным камнем, бетонными подпорными стенами или габионами.

Ширина отмостки или дорожки.

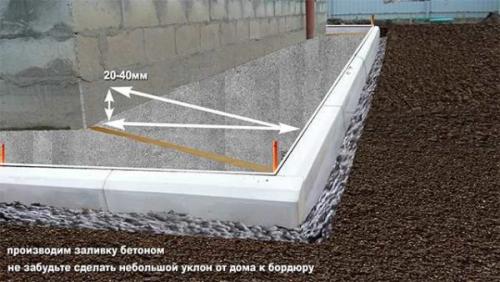

Уклоны создаются в грунте, подстилающем слое (песок, щебень) или в самом бетоне при его укладке. Рекомендуемый угол:

• 1 – 2 градуса поперек дорожки в сторону лотка ливневки;
• 3 – 7 градусов вдоль тропинки.

Для крупных прямоугольных или квадратных площадок (например, стоянка) уклоны создаются от центра к периметру или в одном направлении.

На этом же этапе устанавливаются дождеприемники под трубами кровельного водостока или поперечные лотки ливневки, которыми отводятся дождевые воды. Исключить взаимное перемешивание щебня/песка с почвой можно за счет укладки на дно траншеи  геотекстиля. Этот материал препятствует прорастанию корней сорняков, поэтому используется в большинстве случаев.

Минимальная толщина слоя нерудного материала для трамбовки виброплитой 10 см. Чтобы исключить впитывание цементного молочка при бетонировании щебень выравнивается песком, укрывается рулонной гидроизоляцией (рубероид или Бикрост) или двумя слоями полиэтиленовой пленки.

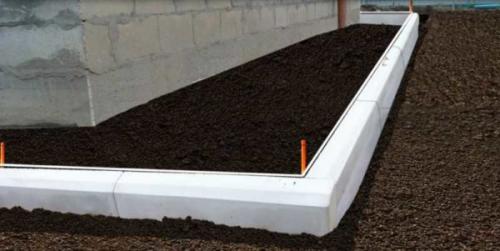

Бордюры и лотки ливневки монтируются на раствор, выравниваются по горизонтали резиновой киянкой. После застывания раствора они фактически становятся несъемной опалубкой для бетонной стяжки.

Шнур переносится внутрь для установки бордюров.

Армирование и укладка смеси

Если застройщик облицовывает отмостку, рекомендуется утеплить эту конструкцию экструдированным пенополистиролом (толщина 5 – 10 мм), примкнув горизонтальный слой к вертикальной теплоизоляции цоколя/фундамента. Глубина заложения составляет 40 см либо на уровне подошвы МЗЛФ. Этим способом ликвидируется вспучивание, серьезных нагрузок от пешеходного трафика отмостка не испытывает, поэтому ее можно не армировать.

С дорожками и парковками сложнее:

• стоянки испытывают нагрузки от автомобилей, армируются двумя сетками (арматурными или проволочными);



  Армирование стяжки на парковке в два слоя.

Источник: https://domastroevo.ru/stati/kak-provesti-ukladku-bruschatki-na-betonnoe-osnovanie-zachem-nuzhno-betonnoe-osnovanie

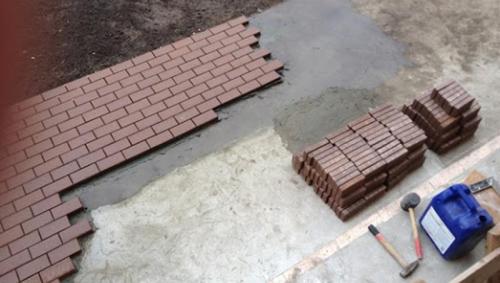

Как уложить тротуарную плитку на бетонную стяжку. Монтаж

Есть определенный алгоритм, как правильно уложить брусчатку по бетонному основанию. Подробнее, как правильно положить тротуарную плитку на бетонную стяжку своими руками рассмотрим в пошаговой инструкции.

Подготовка

Для начала нужно продумать основу под бетонное основание под брусчатку. Он состоит из нескольких слоев различных материалов. После делайте разметка, при которой учитываются характеристики участка. Когда вы отметите границы мощения, вбейте колышки. Натяните на них веревку, чтобы границы были обозначены.

Как только разметка будет отмечена, сделайте выемку в почве. Оптимальная глубина 30 см. Прежде чем класть тротуарную плитку на бетон, следует сделать небольшие выемки за веревками, чтобы после вмонтировать бордюр.

1. Вырытый котлован очистите от корней, травы и камней. Нельзя, чтобы внутри были посторонние предметы, т. к. они будут деформировать основание.
2. Нижний слой грунта разровняйте граблями, а после полейте небольшим количеством воды, чтобы почва не проседала.

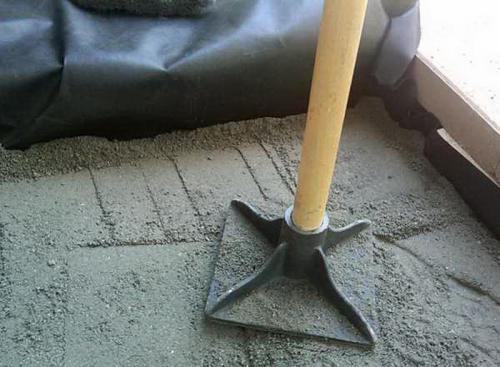

3. После нужно уплотнить днище, применяя трамбовку. После выждите момент, когда почва высохнет. Все это время лучше не заходить на площадку.

Подушка из дренажа и гидроизоляция

Перед тем как вы будете укладывать тротуарную плитку своими руками, правильно продумайте эффективный дренаж. Он должен состоять из слоя песка и щебня.

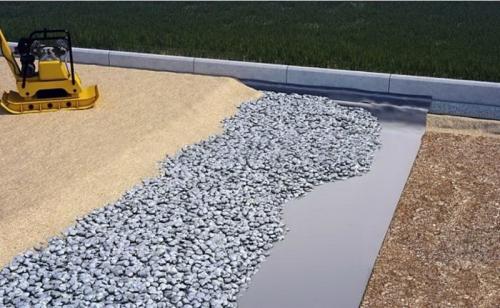

1. Сначала почву посыпьте десятисантиметровым слоем песка. После разровняйте, и полейте водой.
2. Поверх насыпьте двенадцатисантиметровый слой щебня. Также не забудьте его утрамбовать, сохраняя уклон поверхности.

Старайтесь тщательно утрамбовывать щебень, т. к. поверх будет укладывать гидроизоляция. Учитывая, что материал может порваться из-за острых камней, их следует выровнять. Песчано-щебневую подушку оставьте на несколько дней, чтобы она отстоялась. После приступайте к монтажу опалубки для фиксации укладки. Для этого потребуются доски из дерева. Их толщина должна быть 4-5 см. После закрепите опалубку кольями, чтобы расстояние между ними было около 1 м.

Далее можно приступать к гидроизоляции, которая направлена на защиту бетонного основания от грунтовых вод. Также она защитит поверхность от прорастания сорняковых культур, и сохранит целостность. Далее насыпьте щебень, разровняйте его, уплотните, чтобы подготовиться к армированию.

Как залить бетон

1. Следующий шаг в укладке брусчатки или тротуарной плитки своими руками – приготовление раствора из бетона. Важно знать, что укладка тротуарной плитки на песок на даче невозможна. Обязательно укладывать тротуарную плитку на бетонное основание, это позволит ей держаться плотно долгие годы. Нужно смешать около 650 кг просеянного песка, 180 л воды и 1050 кг щебня. Также можете добавить в смесь пластификатор, который придаст эластичности. После приготовленную бетонную смесь влейте в траншею. Оптимальный слой бетона – 5 см. После кладется армирующая сетка, заливающая бетоном в 10 см.
2. Если вы хотите укрепить монолитную плиту, сделайте двухъярусную решетку. Под армированием должны быть углы из металла. Каркас размещается по центру железобетонной плиты. Если участок для выкладывания брусчатки большой, разделите пространство на несколько зон. На границах поставьте доски из дерева.
3. После швы нужно будет заделать мастикой из битума. Когда сделаете окончательную заливку, дождитесь, пока основание полностью высохнет. Следите, чтобы уровень заливки был чуть ниже поверхности земли.

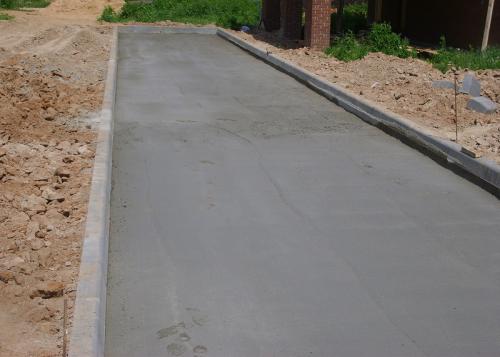

4. Когда бетон будет залит, нужно установить бордюры. Предварительно демонтируйте опалубку. Бордюры ставятся в углубление, и заливаются раствором бетона. Чтобы уплотнить камень, нужно воспользоваться киянкой из резины. Если появятся щели, их следует залить бетоном.

Тротуарная плитка на бетонную отмостку. В каких случаях необходима укладка тротуарной плитки на бетон

В качестве основания под плиточное покрытие могут использоваться:

• щебёночно- или гравийно-песчаная подушка;
• бетон, для повышения прочности армированный стальными сетками или отдельными стержнями, композитной арматурой или виброволокном.

Плитка может укладываться на уже существующие бетонные стяжки или на вновь устроенные.

Хоть в первом случае выполнение работ значительно проще и быстрей, укладка плитки на бетон является необходимой для обеспечения получения стабильного и долговечного покрытия в следующих случаях:

• наличие на участке производства работ грунтов с повышенной подверженностью усадкам (недавно отсыпанные насыпи, пылеватые пески, торф);
• пучинистые глинистые грунты, характеризующиеся неравномерным вспучиванием на отдельных участках;
• бетонное основание под тротуарную плитку устраивается при воздействии на покрытие значительных нагрузок, например, устройство парковки для автомобиля;
• при облицовке на существующие прочные бетонные основания, когда их демонтаж нецелесообразен и отличается высокой трудоёмкостью (отмостка вокруг дома, существующие бетонные покрытия, полы в гаражах и хозяйственных постройках). Решение можно ли класть тротуарную плитку на бетон принимается после результатов тщательного обследования существующего старого бетонного покрытия. Укладка на старый бетон позволяет получение существенной экономии на строительных материалах, защитит существующее покрытие от дальнейшего разрушения и значительно улучшит его внешний вид.

Можно ли укладывать тротуарную плитку на бетонное основание. Пошаговая инструкция

Разбираясь, можно ли класть тротуарную плитку на бетон и как укладывать разные типы этого материала, необходимо ознакомиться с пошаговой инструкцией и изучить каждый этап предстоящей работы. Чтобы улучшить качество изготовления бетонной подушки, лучше воспользоваться объемной георешеткой, которая изготовляется из синтетических материалов, защищенных от гнилостных процессов и агрессивных сред.

В случае растяжения конструкция создает устойчивый каркас, который армирует любой насыпной материал в ячейках. Ее эксплуатационный срок превышает 50 лет.

Подготовка подушки из бетона

Обустраивать основание под плитку нужно по такой инструкции:

1. На дне углубления закрепляется георешетка, и высыпается щебневый слой толщиной 15 см. Края конструкции должны находиться ниже уровня щебня и не препятствовать свободной трамбовке.
2. Подушка на основе щебня дополнительно трамбуется, а сверху фиксируется армирующая сетка.
3. По контуру разметки ставят опалубку и заливают бетон.
4. Дальше производится замес бетонной смеси и его аккуратная заливка. На данном этапе необходимо исключить появление пустот и холодных швов, которые снижают прочностные свойства опалубки. Для уплотнения стяжки применяют вибрационное оборудование. Чтобы предотвратить быструю потерю влаги из подушки, ее лучше накрыть пленкой. В течение следующих 3-7 дней поверхность периодически увлажняется.
5. Через 2-3 м покрытия оставляются температурные швы, которые делаются из досок, установленных перпендикулярно опалубке. В случае скачков температуры они предотвратят разлом подушки.
6. Для отведения влаги, которая может попасть на поверхность, понадобится закрепить обрезки труб из асбоцемента или полипропилена. Их верхний уровень должен соответствовать уровню бетонной подушки, а нижний конец фиксируется на щебневой прослойке.
7. После застывания бетона опалубку стоит снять.

Источник: https://domastroevo.ru/stati/tri-sposoba-ukladki-trotuarnoy-plitki-na-osnovu-iz-betona-preimushchestva-i-nedostatki-sposoba

Укладка бетонной плитки на бетонное основание. Заливаем бетон для укладки тротуарной плитки

Все последующие работы являются по сути сооружением отмостки , на которую  впоследствии будет уложена брусчатка.

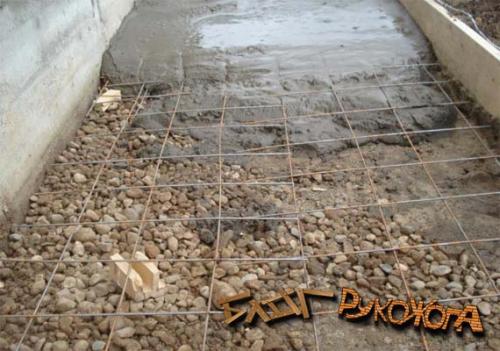

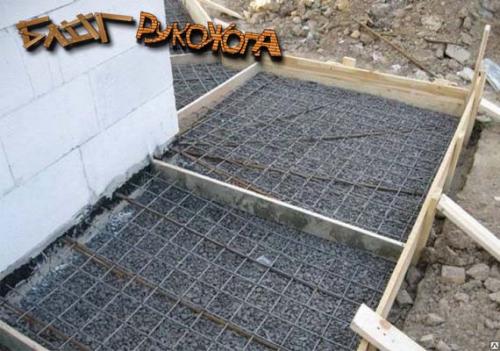

Непосредственно перед заливкой бетона — необходимо определиться с вопросом армировки. Если тротуарная плитка будет использоваться только для пешеходов, то можно обойтись и без армировки, но если из нее будет вымощен въезд перед гаражом или во двор, то тут без армирования никуда. Хотя мое личное мнение, что бетон необходимо армировать в любом случае, так как это существенно повысит его долговечность и прочностные характеристики.

Лучше всего для армирования бетона подходит арматура Ø10, которую вяжут ячейками от 10 до 15 см. Но если таковой нет, то можно прикупить сетку для штукатурки, которая тоже вполне подходит.

Для того, чтобы зимой все ваши труды не пошли «насмарку» — необходимо позаботиться о температурных швах. Делаются они очень просто — доски толщиной 20 мм прокладываются через несколько метров друг от друга ребром вверх.

После всего вышеописанного можно наконец заливать бетон. В прошлом году я разжился бетономешалкой Кратон и я понял какая это чудная вещь, ибо после «маслания» лопатой в чугунной ванне начинаешь любить диклофенак!

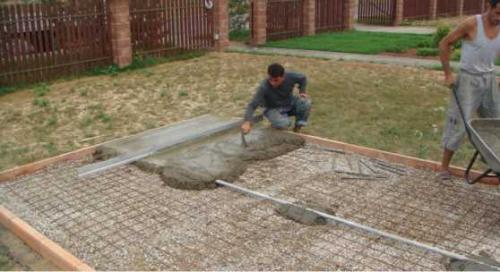

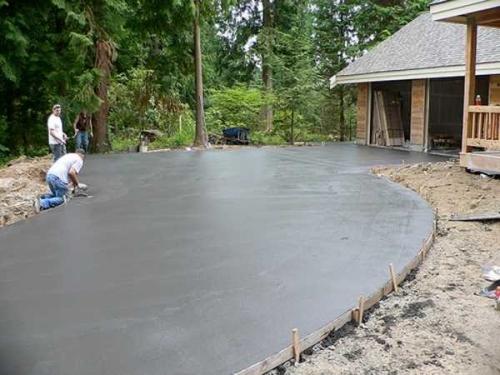

Процесс заливки необходимо осуществить как можно быстрее для того, чтобы слой бетона был как можно равномернее. Для предотвращения растрескивания, особенно если работы проводятся в жаркую погоду требуется добавлять пластификатор.

Ждем, когда бетон застынет и удаляем из него доски. Вновь образовавшийся температурный шов заполняем герметиком для швов бетонных полов (благо в строительных магазинах такого добра навалом).

Укладка тротуарной плитки на бетонное основание на клей. Преимущества и недостатки укладки брусчатки на бетонное основание

Бетонная основа под укладку брусчатого покрытия обладает следующими достоинствами:

• высокая прочность и устойчивость к приложению значительных нагрузок и механическим воздействиям;
• долговечность;
• монтаж плитки на бетонном основании сводит к минимуму риск проявления усадок;
• простота выполнения, позволяющая укладку тротуарной плитки своими руками;
• нет необходимости использования сложных дорогостоящих технических устройств;
• устойчивость основания к химическим воздействиям, вымыванию водой, температурным перепадам;
• на твёрдой бетонной основе процесс выравнивания плитки в единой плоскости выполняется гораздо легче с получением чёткой прямолинейной формы и идеально ровной поверхностью
• отсутствие провалов, вызванных некачественной трамбовкой основания;
• экологичность мощения плиткой.

Существующие минусы:

• технология укладки брусчатки на бетонное основание сложнее, чем на песчано-щебёночные подушки;
• необходимость устройства надёжного водоотведения. Просочившись через швы в покрытии, вода останется между бетонной основой и плитками и при наступлении отрицательных температур может вспучить и даже расколоть брусчатку. Во избежание этого брусчатка укладывается с определёнными уклонами, в бетон закладываются точечные водоприёмки, устраиваются ливневые системы;
• бетонное основание под брусчатку стоит дороже, чем простая подушка из щебня и песка;
• при нарушении технологического процесса уже после окончания первой зимы может произойти раскрашивание бетонного основания.
