Если перед Вами стоит задача – выбрать схему укладки тротуарной брусчатки, тогда Вы зашли по адресу. Задав себе вопрос о расположении элементов мощения и цветовом решении, Вы можете заблаговременно рассчитать необходимое количествотого или иного цвета, смету расходов на приобретение и укладку плитки. Рассмотрим, почему именно брусчатка так выгодна в мощении дорожек и площадок.

Еще со времен появления колеса люди стали мостить дороги, заботиться о том, чтоб дорожное покрытие было надежным и долговечным. Первая брусчатка была природного происхождения в виде небольших булыжников одинакового размера, но одновременно они были уникальными элементами мощения, ведь в природе, как известно, все уникально. Такой брусчаткой выкладывали дороги главного назначения, проезжие части в городах. Технологии развивались, транспорт – тоже, требования к дорогам становились выше. Так, каменное мощение постепенно вытеснил асфальт. Со временем асфальтом стали укладывать тротуары и пешеходные дорожки. Сейчас же тренды таковы, что люди снова предпочитают натуральные материалы, экологически безопасные и эстетически привлекательные . К таким в современном мире относится, в первую очередь, тротуарная плитка. Сейчас плитка производится в огромном количестве форм, цветов и текстур, способна удовлетворить вкус самого взыскательного потребителя. Дизайнпозволяет создавать эксклюзивные покрытия и наслаждаться дорожками многие годы.

Одна из самых выигрышных форм тротуарной плитки – это прямоугольник или кирпичик. Почему? Да потому, что именно из плитки прямоугольной формы можно составить невероятное количество вариантов укладки тротуарной плитки (фото и расчеты количества брусчатки Вы можете посмотреть), схем, узоров и превратить свой сад в настоящий райский уголок.

Укладка тротуарной плитки по схеме «Шахматка»

При укладке тротуарной брусчатки за счет ее прямоугольной формы очень легко соблюсти необходимое сцепление. Для этого нужно укладывать брусчатку таким образом, чтоб одна плитка наполовину заходила на другую. При этом способе можно укладывать кирпичики брусчатки по самым различным схемам: в шахматном порядке, елочка, зигзаг, плетенка, ромбы, различные сложные узоры. Сочетая разные цвета, можно достичь еще большего количества вариантов укладки брусчатки. Только в этой статье мы рассмотрели 50 схем, на самом же деле количества узоров не счесть.

Итак, Вы определились с выбором материалов для укладки дорожек и площадок на участке, замерили площадь поверхности, уже много информации изучили при выборе тротуарной плитки. Дело осталось за выбором цвета, узора, количества брусчатки.

Сколько же брусчатки необходимо для выбранного варианта раскладки? Для Вас мы разработали, консолидирующую в себе данные о вариантах раскладки брусчатки и количестве того или иного цвета в образцах на 1 квадратный метр. Возможно, Вы выберете что-то из готовых решений для дизайна своего участка, а, может быть, вдохновившись полученной информацией, придумаете шикарный и эксклюзивный рисунок брусчатки, который будет только на Вашем участке! Приступим к творчеству вместе?​​​

50 вариантов укладки брусчатки

Как видите, вариантов укладки тротуарной брусчатки огромное количество. Всё зависит от Ваших желаний и фантазии. Читайте, также,ина нашем сайте, и Ваша плитка всегда будет самой лучшей и прослужит Вам не один десяток лет!

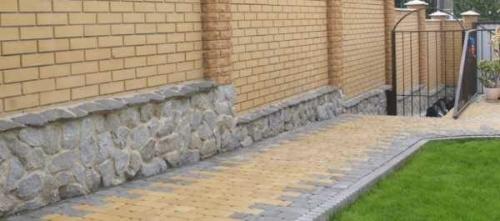

Варианты укладки тротуарной плитки Старый город. Схемы раскладки тротуарной плитки Старый город — варианты узоров

В рейтинге отделочных материалов тротуарная плитка Старый город уверенно удерживает верхние позиции за счет оригинального дизайна. Существуют варианты укладки с продольными, поперечными швами, хаотичным расположением брусчатки. Композиции разбавляются цветными камнями, узорами и рисунками.

Фигурные элементы мощения коллекции Старый город

При благоустройстве территории во дворе частного дома тротуарная плитка Старый город обеспечивает застройщику следующие преимущества:

• экономичность – отсутствие отходов кроя, бюджетная стоимость материала, отсутствие эксплуатационных расходов;
• дизайн – для коллекции Старый город существуют готовые схемы раскладки, рисунки и орнаменты, позволяющие улучшить экстерьеры фасадов здания, как на фото ниже.

Важно! Для некоторых модификаций ФЭМ (например, «Клевер», «Ромб») производители выпускают доборные элементы «половинки», стоящие почти как целая плитка, увеличивающие бюджет строительства. Для коллекции Старый город эти правила не действуют, так как она состоит из плиток разного формата по умолчанию.

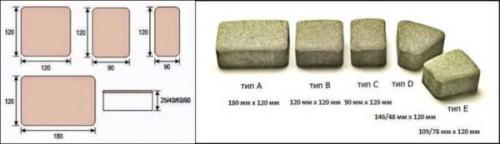

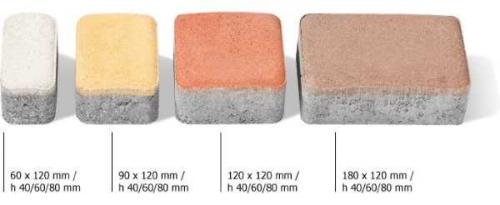

Коллекция Старый город состоит из нескольких плиток разной величины

Характеристики плитки

Фигурные элементы мощения (ФЭМ) имеют следующие эксплуатационные свойства:

• истираемость – 0,7 г/см²;
• водопоглощение – в пределах 6%;
• морозостойкость – F200 – F300;
• прочность – изгиба 50 г/см², сжатия 500 г/см².

Возможна укладка тротуарной плитки на отмостку, мощение садовых дорожек, зон отдыха, стоянок и дворовой территории дома, как на нижнем фото.

Конфигурация и размеры

Коллекция Старый город является среднеформатной мозаикой, состоит обычно из 4 плиток прямоугольной формы:

• 12 х 6 см;
• 12 х 9 см;
• 12 х 12 см;
• 12 х 18 см.

Для мощения проезжей части применяется плитка толщиной 8 см, парковку во дворе частного дома можно декорировать элементами ФЭМ 6 см толщины. В схемы раскладки на садовых тропинках обычно входит плитка толщиной 4 – 5 см.

В ассортименте некоторых производителей имеются варианты трапециевидной плитки Старый город с размерами большей/меньшей грани:

• 5,3/6,3 см;
• 6,3/7,3 см;
• 7,3/8,3 см;
• 8,3/9,3 см;
• 9,3/10,3 см.

Ширина всех элементов одинакова – 8,2 см, толщина варьируется в пределах 4 – 8 см.

Схемы и варианты раскладки

Любая тротуарная плитка должна удовлетворять следующим требованиям индивидуального застройщика:

• повышать качество экстерьеров дорожек с минимальными затратами;
• обеспечивать высокую производительность укладки во дворе частного дома.

Этим условиям полностью удовлетворяет коллекция Старый город:

• отсутствуют отходы кроя, плитка подрезается только в узлах примыкания к объектам сложной формы;
• она подходит для тропинок, стоянок, крыльца, прочих архитектурных элементов.

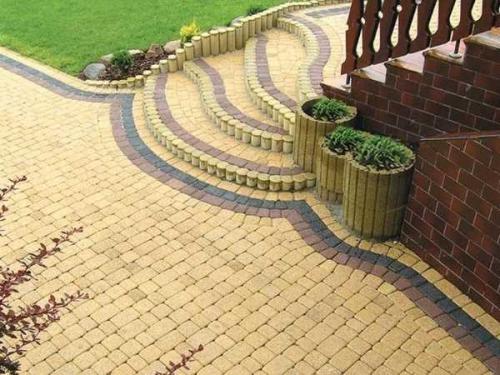

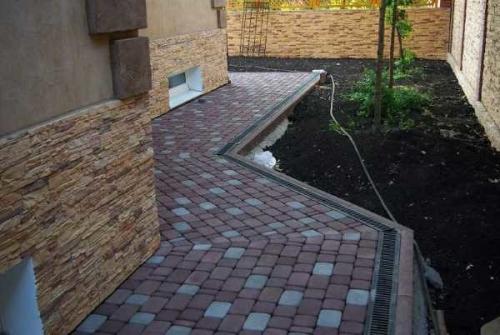

На фото показан сложный узел примыкания, отделанный элементами ФЭМ этой коллекции.

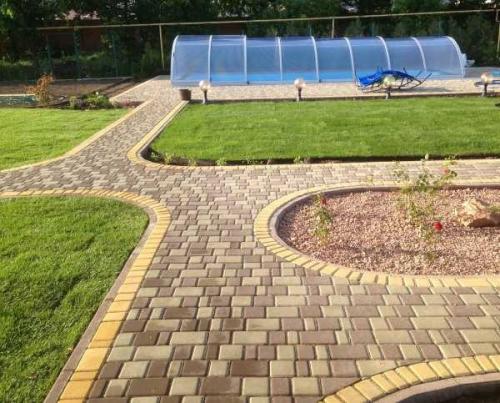

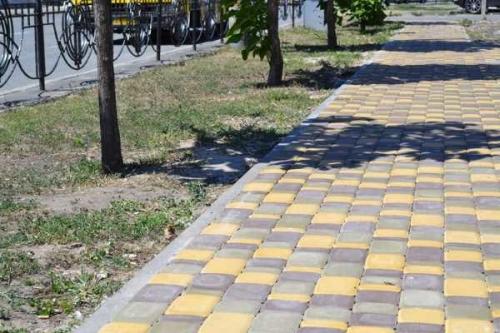

Перекресток с двумя клумбами, облицованный Старым городом.

Общие принципы

При выборе тротуарной плитки Старый город застройщик автоматически расширяет возможности:

• все прямоугольные и трапециевидные элементы имеют одинаковую ширину;
• поэтому возможна укладка плитки вдоль или поперек дорожек полосами, как на фото ниже.

Важно! Самым сложным вариантом для мощения дорожек во дворе дома является схема хаотичного расположения плиток Старый город без продольных и поперечных швов.

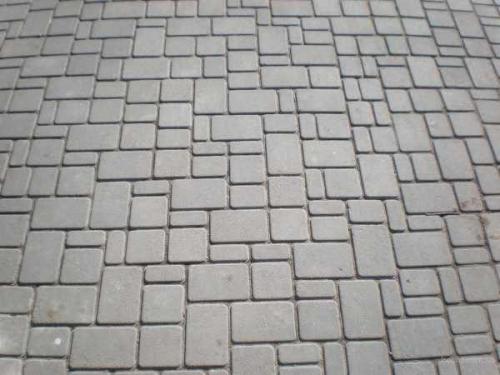

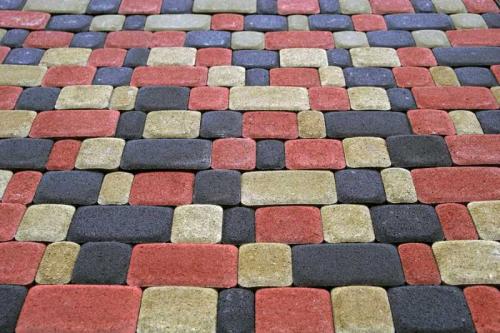

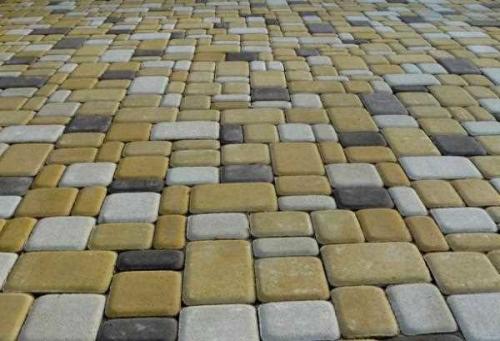

Плитка Старый город в хаотичном порядке.

Декорирование прямых участков

Для укладки элементов мощения Старый город на прямых участках применяются схемы:

• поперечный шов – мастер укладывает тротуарную плитку разного размера между поребриками, ориентируя ее по ширине, которая одинакова у всех элементов коллекции;



  Поперечный шов.

• продольный шов – аналогично предыдущему способу, однако полосы формируются вдоль дорожки у дома, как на фото;



  Продольный шов.

• без швов – самая сложная схема, раскладку для нее обычно выполняют в графическом редакторе.



  Хаотичное расположение ФЭМ.

Для повышения художественной ценности композиции достаточно купить цветные камни, укладывать их через произвольное расстояние.

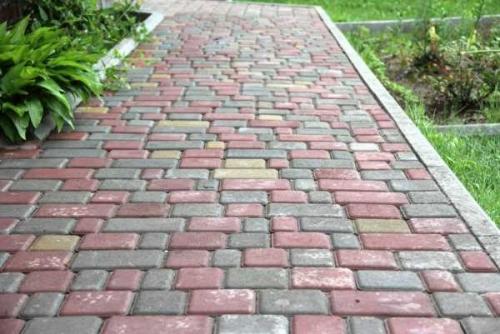

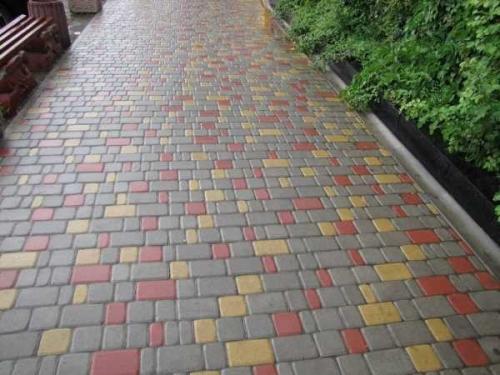

Добавление цветной плитки для улучшения экстерьера.

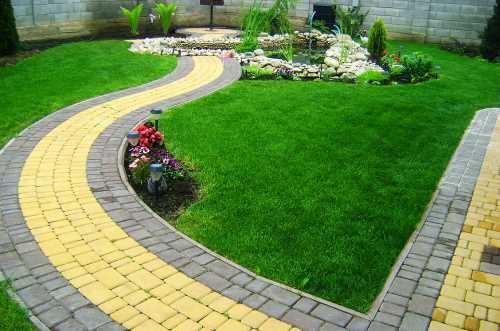

Цветными элементами ФЭМ можно зонировать тропинки и площадки.

Оформление извилистых и радиусных участков

Элементы ФЭМ трапецеидальной формы коллекции Старый город специально созданы для мощения извилистых участков. Различный размер этих элементов позволяет максимально улучшить дизайн на поворотах и перекрестках. Однако при необходимости эти же зоны можно декорировать обычными прямоугольными камнями.

Варианты укладки тротуарной плитки ромб. Тротуарная плитка ромб

Существуют разные способы укладки тротуарной плитки. Независимо от выбранного метода, можно получить неповторимый эффект. Тротуарная плитка ромб в разных комбинациях может эффектно подчеркнуть пространство на вымощенных площадках. Даже в одном формате возможно несколько вариантов укладки, что позволяет добиться желаемого объемного эффекта. А если использовать несколько цветов, то возможно создать узоры из звезд и кубиков.

При расчете необходимого количества материала нужно обязательно принять во внимание, что определенная часть брусчатки станет боем, то есть отходным материалом.

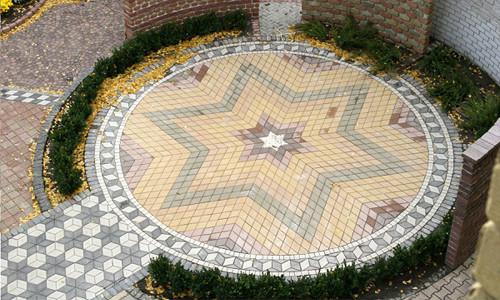

Тротуарная плитка ромб, благодаря своей форме, дает возможность экспериментировать и показывать потрясающий оптический результат.

Эффект достигается различными комбинациями плитки или изменением различных оттенков цвета. Методы укладки тротуарной плитки ромб происходят в несколько этапов.

Расчет необходимого количества материала и подготовка инструмента

Прежде всего необходимо определить размеры площади, на которую будет укладываться тротуарная плитка. При расчете необходимого количества материала нужно обязательно принять во внимание, что определенная часть брусчатки станет боем, то есть отходным материалом. Размер расходных материалов и отходов зависит от размеров и формы благоустраиваемой территории, а также зависит от выбранного способа укладки тротуарной плитки. Тщательно подготовленное основание является основным критерием для качественного мощения любого типа брусчатки. В большинстве случаев основанием служит песчаное или щебеночное покрытие.

Тщательно подготовленное основание является основным критерием для качественного мощения брусчатки.

Для укладки плитки нам понадобятся следующие инструменты:

• лопата;
• киянка;
• ручная трамбовка или вибротрамбовочная машина;
• болгарка;
• мастерок;
• отрезные круги по камню;
• леска;
• строительный уровень.

Вернуться к оглавлению

Подготовка основания для укладки тротуарной плитки ромб

Для начала площадь тщательно планируется и размечается. Затем отмечаются уровни и выделяются уклоны для стока воды. Вода должна уходить от отмостки здания в водоотводные колодцы или же на газоны. Это необходимо для того, чтобы не подтопить фундамент. Уклон должен быть не менее 5 мм на м. Он может быть как поперечным, так и продольным. Чтобы основание получилось качественным, необходимо, как показывает практика, снять верхний слой земли, минимум на штык, но здесь многое зависит от ландшафта.

Затем, в зависимости от будущих нагрузок, подготавливаемое основание засыпается щебнем от 10 до 20 см, тщательно выравнивается и уплотняется, после чего засыпается песком или отсевом на 4-6 см. Затем все еще раз выравнивается и уплотняется. Для этих целей лучше использовать вибротрамбовочную машину. Делается это для того, чтобы вода уходила в грунт, в сторону уклона, а не скапливалась на поверхности плитки. Гравий не позволит воде подниматься наверх, а при правильной укладке на плитке не будут образовываться лужи. Специальные контрольные рейки используются для выравнивания основания.

Вернуться к оглавлению

Укладка тротуарной плитки ромб

Непосредственно перед мощением, на основание, укладывается смесь из цемента с песком толщиной 4-6 см (в соотношении 1:6). Затем укладывается плитка на утрамбованную «подушку». Брусчатка должна плотно примыкать друг к другу, а зазоры не должны превышать 3-5 мм. При помощи строительного уровня нужно контролировать укладку каждой плитки и, в случае необходимости, осаживать отдельные кирпичики.

Как было сказано выше, тротуарную плитку ромб можно уложить в разных цветовых сочетаниях и разных геометрических комбинациях. Тут все зависит от вашей фантазии. Можно выложить узоры, можно звезды, цветы или любую комбинацию, которая будет радовать глаз.

После окончания укладки обязательно нужно заполнить зазоры между плитками. Для заполнения зазоров используется исключительно песчано-цементная смесь или речной песок. Чтобы поверхность вымощенной площадки стала идеально ровной, ее обрабатывают виброплитой с резиновой накладкой. Затем убирается лишний песок и вся вымощенная площадь обильно поливается водой. После просыхания площадка готова к эксплуатации.

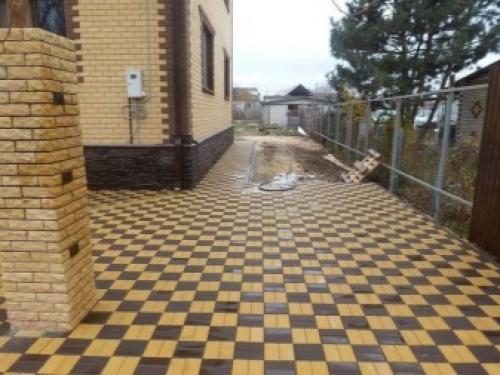

Тротуарная плитка кирпичик варианты укладки. Все, что нужно знать о тротуарной плитке; кирпичик

Все, что нужно знать о тротуарной плитке «кирпичик»

1. Достоинства и недостатки
2. Размеры и вес
3. Варианты укладки
   • Однотонные
   • 2 и более расцветок
   • Радиусные узоры
4. Нюансы монтажа

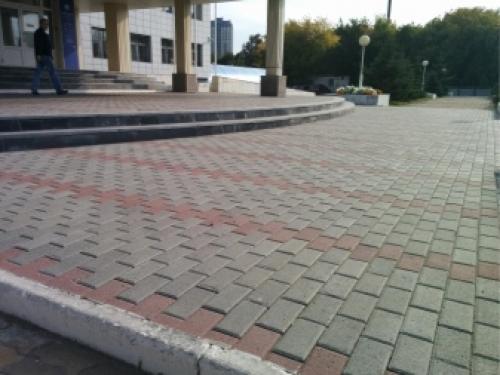

Тротуарная плитка «кирпичик» очень часто используется для оформления разных участков. Благодаря своей универсальности она укладывается и на парковках, и во дворах, и в парках.

Размеры и нюансы укладки

Несмотря на название фигурного элемента мощения и внешнюю схожесть с рядовым кирпичом, размеры тротуарной плитки от него отличаются:

• стандартные габариты – 20 х 10 см, толщина 5 – 8 см;
• нестандартный размер – высота 7 см, 18 х 8,8 см, 21 х 7 см или 24 х 16 см.

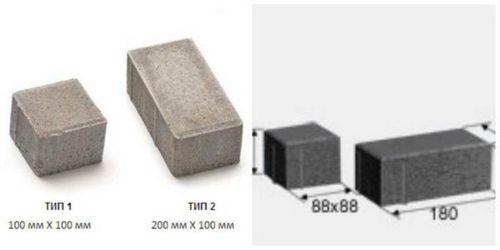

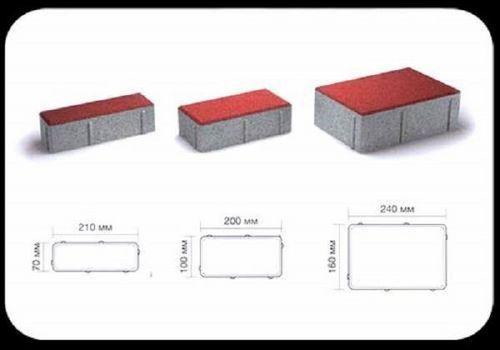

Размеры ФЭМ Кирпич.

Доборным элементом, применяемым в некоторых схемах мощения Кирпичом, является Кубик размером 10 х 10 см для стандартных ФЭМ или 8,8 х 8,8 см для нестандартных изделий. На длинных боковых сторонах тротуарной плитки имеется 2 или 3 фигурных выступа для обеспечения шва, на торцах ФЭМ этот выступ один.

Плитка тротуарная Кирпич – одна из немногих фигурных элементов мощения, позволяющих уложить ее на извилистых и радиусных участках с сохранением продольных швов и орнамента. Достаточно лишь изменить форму шва с прямоугольного на клиновидный, но схему раскладки необходимо предварительно начертить от руки или в графическом редакторе.

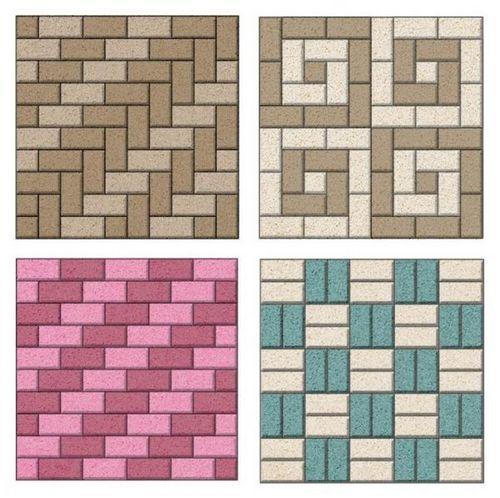

Существуют варианты укладки тротуарной плитки Кирпичик высокой оригинальности, позволяющие значительно повысить качество экстерьеров и ландшафтного дизайна участка.

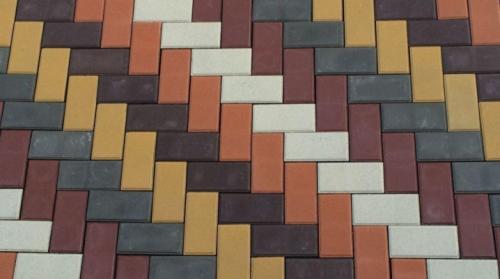

Разнообразие схем мощения.

Варианты укладки тротуарной плитки квадрат. Разновидности тротуарной плитки

Наиболее популярным элементом ФЭМ (фигурные элементы мощения) является брусчатка следующих форм:

• «кирпич» (мостовая) – формат 7 х 14 см, толщина 8 см;

  Плитка «кирпич».

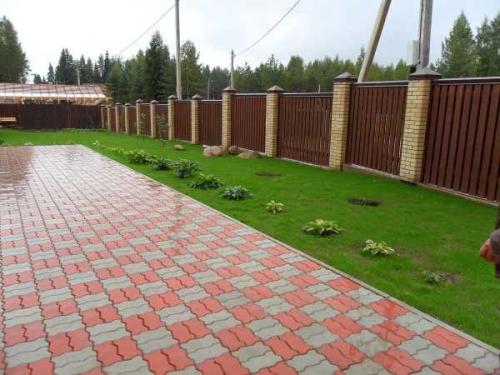

• «кость» (катушка) – габариты брусчатки 17 х 20 см, толщина 8 см;

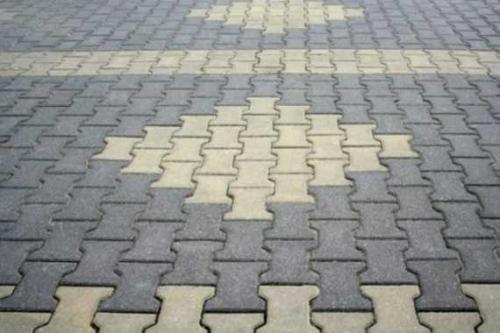

  Модификация «катушка».

• «шестигранник» — 26 х 23 см, толщина 4-6 см;

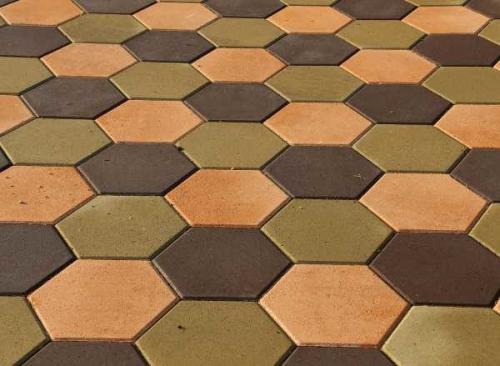

  Тротуарная плитка «шестигранник».

• «колодец» (квадратная) – 30 х 30 см, толщина 3 см, из четырех элементов можно получить дизайн с концентрическими кругами;



  Вариант «колодец».

• «клевер» – бывает двух типов с разновеликими элементами 29,5 х 29,5 см и 21 х 21 см, одинаковыми плитками 26,5 х 22 см, толщина одинакова 6 см;

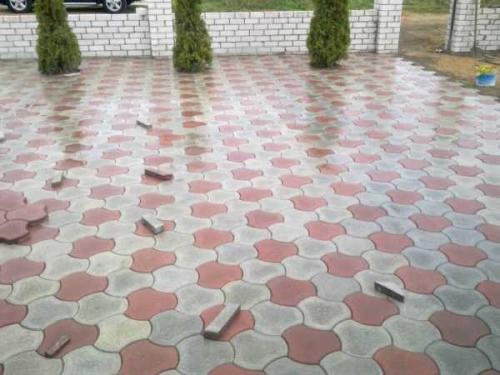

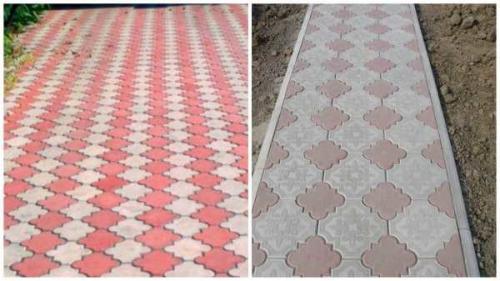

  Модель «клевер».

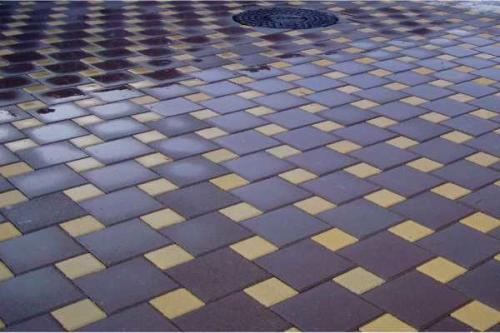

• «квадрат» (мозаика) – 20 х 20 см и 10 х 10 см, толщина 4 см;



  Брусчатка «квадрат».

• «восьмерка» (квадратная) – 40 х 40 см, толщина 5 см, рисунок лицевой поверхности на фото имитирует 4 квадрата, в каждом из которых попарно уложены мостовые «кирпичи»;

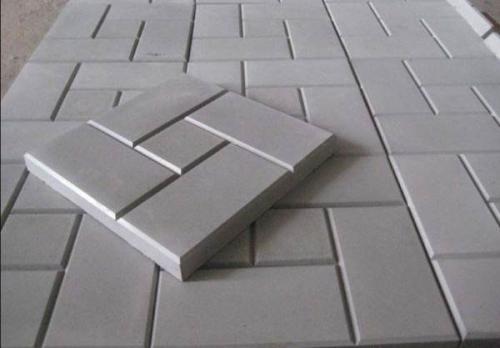

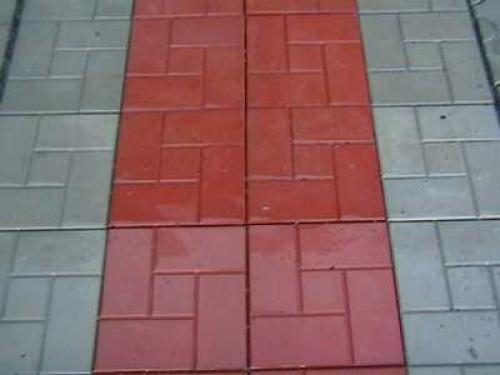

  Модификация «восьмерка».

• «Старый город» (мозаика) – три элемента 12 х 18 см, 12 х 12 см и 12 х 9 см толщиной 6 см, предоставляющие разнообразие узора раскладки;

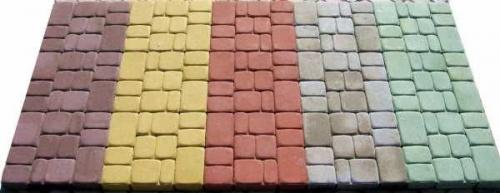

  Старый город.

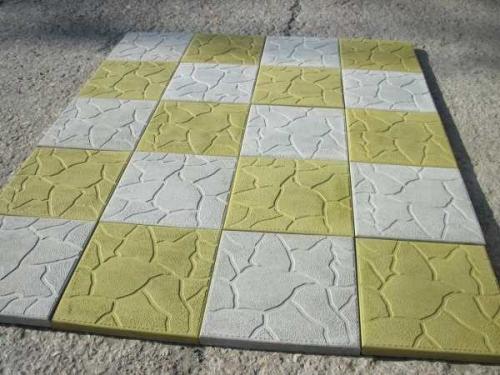

• «шашки» (квадратная) – размер сторон 30 – 50 см, расчерчена на клетки, заполненные полосами, ориентированными перпендикулярно друг другу;

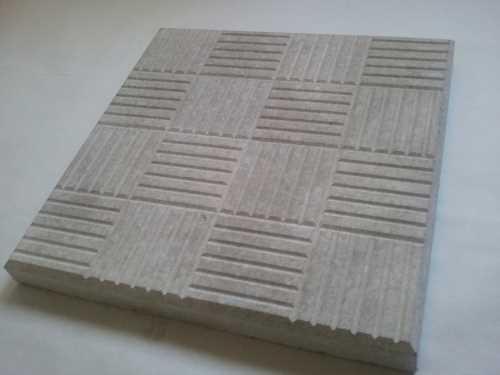

  Вариант «шашки».

• «черепашка» (квадратная) – чаще всего 30 х 30 см, поверхность противоскользящая, имитирует «рваный» камень, как на фото;



  Тротуарная плитка «черепашка».

• «калифорния» (квадрат) – узор брусчатки на фото – четыре бруска с квадратом по центру;



  Брусчатка «калифорния».

• «ромб» – имеет одноименный формат с диагоналями 4,5 см, 32 см, сторонами 19 см;

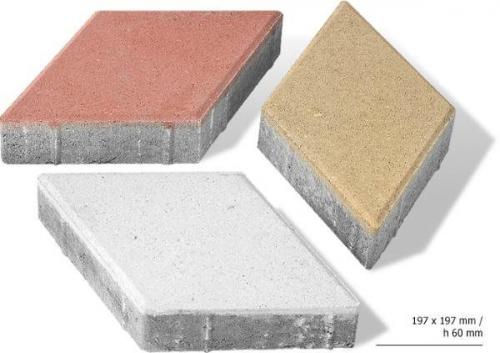

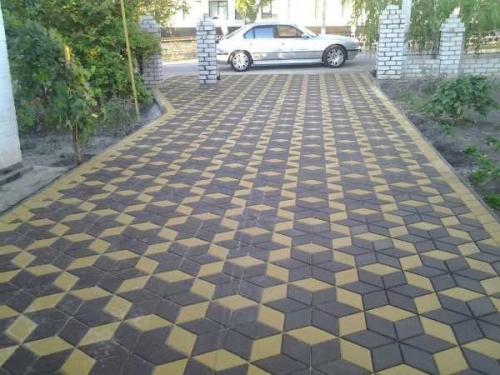

  Элемент мощения «ромб».

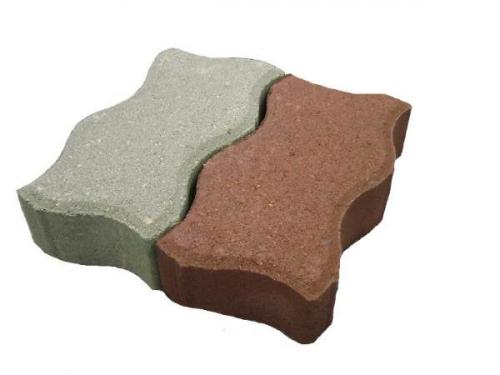

• «волна» — 22 х 11 см, толщина 4-7 см;



  Тротуарная плитка «волна».

• «чешуя» — бывает трех модификаций.



  Одна из разновидностей «чешуи».

Раскладка тротуарной плитки программа. Методика выбора схемы раскладки ФЭМ

Коллекции брусчатки и тротуарной плитки различной конфигурации и размеров получили название фигурных элементов мощения (ФЭМ). Выбирая способы укладки тротуарной плитки для обеспечения оригинального дизайна зон мощения, следует учесть нюансы:

• геометрию парковки/тротуара и самих элементов ФЭМ;
• имеющийся бюджет облагораживания участка;
• трудозатраты при подрезке и использовании разноцветной брусчатки.

Для большинства популярных коллекций схемы раскладки ФЭМ уже созданы. Однако это не мешает домашнему мастеру экспериментировать в графическом редакторе в изготовлении собственных оригинальных узоров.

Раскладка ФЭМ в программе.

Геометрические размеры

Общими принципами проектирования покрытия стоянок, зон отдыха и тропинок на участке являются:

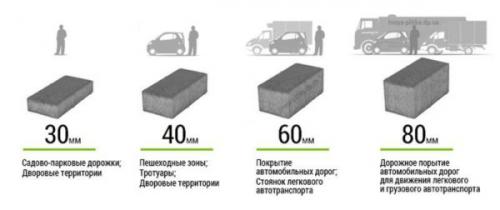

• толщина ФЭМ – 4 см плитка пригодна исключительно для пешеходного трафика, то есть применяется для дорожек и зон барбекю/отдыха, спортплощадок, 5 – 8 см брусчатка и плитка тротуарная созданы для парковок и территорий возле ворот, куда в принципе могут заезжать грузовики и легковой транспорт;



  Применяемость плитки в зависимости от толщины.

• длина/ширина – актуальны эти размеры ФЭМ при мощении узких тропинок.

Существует две крупных категории тротуарной плитки – крупноформатная (30 х 30 см, 40 х 40 см и 50 х 50 см) и мелкоформатная.

Крупноформатная плитка Калифорния.

Конфигурация плитки

Помимо разных размеров элементы ФЭМ имеют не одинаковую конфигурацию. Существует брусчатка правильной геометрической (квадрат, ромб, прямоугольник) и произвольной формы.

ФЭМ правильной геометрической формы.

Первую проще укладывать, но декоративная ценность второго варианта значительно выше. Производители обеспечивают основное условие для плитки произвольной формы:

• боковая поверхность ФЭМ идеально повторяет ответную сторону соседней плитки;



  Идентичная боковая поверхность брусчатки.

• в некоторых коллекциях брусчатка состоит из нескольких элементов разной величины, которые складываются в общий узор по принципу мозаики.

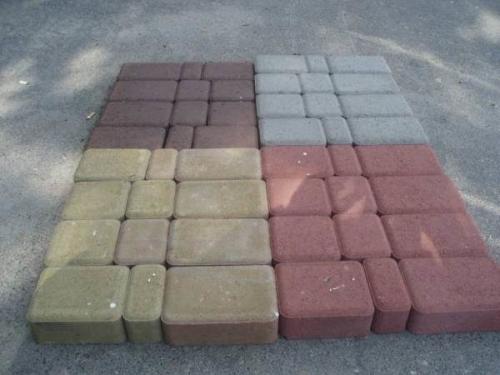

  Коллекция ФЭМ из нескольких элементов.

Форма зоны мощения

Основные проблемы при мощении элементами ФЭМ у домашнего мастера возникают на радиусных и криволинейных участках. При этом необходимо учесть нюансы:

• по технологии укладки наружный периметр зоны мощения всегда обрамляется бордюрами, имеющими классическую геометрию;

  Снаружи облицовка примыкает к поребрику.

• подрезки значительно больше на перекрестках, извилистых и радиусных тропинках, при стыковке ФЭМ разных коллекций, имеющих неодинаковую форму, соответственно;

  Мощение участка сложной формы.

• чем больше зона мощения, тем меньше заметны на ней куски тротуарной плитки, вставляемые между целыми элементами и поребриком.

Например, на фото ниже предоставлен вариант декорирования крупной площадки узором в форме концентрических кругов.

Декорирование крупной площадки

Серая и цветная брусчатка

Простейшим способом повышения декоративной ценности экстерьера зоны мощения является применение разноцветной плитки одинаковой формы:

• серые и цветные ФЭМ укладываются хаотично;
• используются полосы одного цвета вдоль или поперек тропинки;
• выкладываются геометрические узоры разной величины.

Совет! Кроме цветной плитки промышленность выпускает светящиеся элементы ФЭМ , которые повысят качество эксплуатации тротуарного покрытия в сумерках.

Трудозатраты и декоративная ценность

Поскольку «красота требует жертв», применительно к тротуарному покрытию это означает увеличение бюджета отделки и трудозатрат домашнего мастера:

• без проблем удастся уложить квадратную плитку, Кирпич и элементы коллекции Старый город вдоль бордюров на прямых участках;

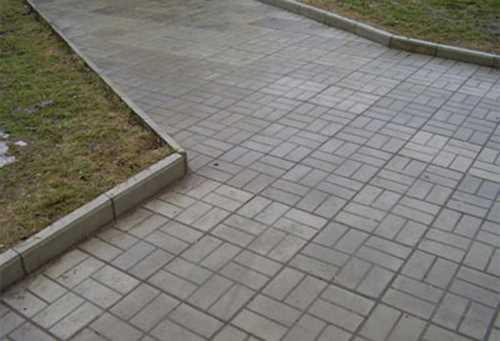

  Мощение дорожки квадратной плиткой.

• диагональная раскладка этих же элементов уже потребует подрезки камня в каждом ряду возле поребрика;

  Диагональная схема мощения.

• при использовании тротуарной плитки сложной формы возле бордюра ее придется резать в любом случае.

Для удобства пользователей промышленность выпускает кроме цельной тротуарной плитки «половинки» изделий. Для некоторых коллекций (Клевер, Ромб) имеются продольные и поперечные половинки, для других только один их вид.

Половинки ФЭМ.

Поэтому, рекомендуется вначале нарисовать зону мощения в масштабе на эскизе или в графическом редакторе. Затем «разложить» конкретную коллекцию брусчатки на экране/бумаге, чтобы снизить количество подрезки и обеспечить приемлемую декоративную ценность дорожки, парковки или зоны отдыха.

Варианты укладки тротуарной плитки двух цветов. Схемы укладки тротуарной плитки Старый город

Тротуарная плитка давно стала незаменимым элементом в оформлении ландшафта частных домов, дач, парков, городских тротуаров и площадей. Разнообразие форм и расцветок тротуарной плитки дает возможность дизайнерам и владельцам участков воплотить практически любые стилистические задумки в благоустройстве территорий.

Одна из самых популярных форм тротуарной плитки (после классической брусчатки) по статистике завода Stellard – Старый город . Эта тротуарная плитка полюбилась покупателями из-за внешнего вида, размеров камней и множества рисунков укладки. Скругленные края каждого камня имитируют натуральный булыжник, создавая неповторимый вид старинной мостовой на вашем участке.

Характеристики Старого города

Форма Старый город Stellard состоит из трех камней, размерами 90х120, 120х120, 180х120 (по длине и ширине), которые в равных долях присутствуют на паллете с плиткой. Количество плиток на поддоне различается толщиной. Для пешеходных зон мы производим тротуарную плитку толщиной 4 см, на поддоне по 315 камней каждого размера. Для средних нагрузок (включая парковки легковых автомобилей) толщина плитки 6 см – на поддоне по 300 штук каждого размера.

Размеры плитки Старый город

Вся плитка соответствует требованиям ГОСТ и имеет следующие характеристики:

• Марка бетона по морозостойкости – F200;
• Водопоглощение – не более 5%;
• Истираемость — G1 не более 0,7

Цвета плитки Старый город

Производится в любом из вариантов цветовой палитры тротуарной плитки завода Stellard.

Схемы укладки тротуарной плитки Старый город

1. Стандартная схема укладки

Для начала рассмотрим стандартный однотонный вариант укладки Старого города. На поддоне плитки расположены в порядке, как на рисунке ниже.

Расположение камней на поддоне

Во время мощения необходимо менять элементы в рядах, как на следующем рисунке.

Стандартная схема укладки

2. Однотонный вариант укладки

Такая схема подойдет для укладки Старого города расцветок Колормикс . Но пофантазировав можно использовать цветную плитку, делая вкрапления в основной массе. Начиная укладывать плитку нужно разрезать камни размером 180х120 пополам.

Однотонный вариант укладки старого города

3. Для однотонных дорожек шириной 117 см

Здесь мы предлагаем использовать одноцветную плитку или расцветки серии колормикс.

Одноцветная схема для дорожек

4. Для дорожек шириной 117 см.

Эта модель укладки предусматривает 2 цвета, основной цвет в центре, дополнительный обрамляет края дорожки. Второго оттенка необходимо 33,3% от общего объема. Если же необходимо сделать более широкое мощение, то второго цвета нужно будет из расчета 0,195 м2 на один метр периметра.

Вариант укладки для дорожек 1,17 м

5. Рисунок для тротуаров любой ширины

Количество основного цвета зависит от ширины тропинки, а плитки для обводки – 0,12 м2 на 1 метр периметра.

Схема укладки для тротуаров

6. Еще одна раскладка для дорожек любой ширины

Здесь обрамление дорожки представлено двумя линиями. Подсчет объема плитки проводится аналогично предыдущему.
