Кафельная плитка — популярное напольное покрытие, она практична и красива. Наиболее часто укладывается в ванной комнате или кухне.

Однако, плитка — является холодным материалом, особенно это становится заметно в зимний период. Поэтому, если вы хотите использовать данное покрытие, оптимальным вариантом монтажа под плитку будет водяной тёплый пол — предлагаем узнать как произвести монтаж своими руками .

Плюсы и минусы плиточного покрытия для тёплого пола

Сочетание — кафельная плитка и тёплый водяной пол, имеет ряд преимуществ:

• пол с обогревом делает плиточное покрытие комфортным для перемещения по нему босыми ногами;
• быстро высыхает вода на поверхности, что особенно важно для кухни, бассейна или ванной —;
• на кафельном тёплом полу не образуется плесень и вредные для здоровья человека микроорганизмы;
• монтаж греющих труб под плитку не требует дополнительных затрат;
• плиточный тёплый пол, возможно, обустраивать с другими видами отопления;
• данное сочетание создаёт в помещении (ванне, бассейне) условия, которые отвечают санитарным нормам.

Стоит отдельно отметить высокую теплопроводность плитки, то есть тепло от нагревательных элементов будет беспрепятственно проходить в комнату. Поэтому, она считается самым подходящим покрытием для полов с обогревом. Кроме того, кафель обладает следующими плюсами — долговечность, устойчивость к температурным перепадам, прочность.

Идеальным вариантом является укладка керамического изделия на бетонную стяжку, которой залит контур тёплого пола. Однако, при возникновении течи, придётся демонтировать не только бетонное основание, но и плитку.

Процесс укладки тёплого водяного контура под плитку не сложный, но трудоёмкий, важно строго следовать технологии. Кроме того, установка плиточного водного пола возможна не во всех помещениях. Такое устройство рекомендовано монтировать в частных домах. А вот в квартирах, чтобы оборудовать греющую конструкцию, требуется разрешение на подключение её к общей системе отопления.

Ещё один минус таких устройств — внушительная толщина «пирога», поэтому при наличии низких потолков — этот вариант не подходит.

Подготовительные мероприятия

Прежде, чем начать монтаж тёплого водяного пола под плитку надо подготовить материал, инструмент и проект будущей конструкции.

Водяной теплый пол под плитку своими руками. Разновидности

Как сделать наливной пол , мы рассматривали в одной из статей, сегодня поговорим о монтаже теплого водяного пола.

Сегодня можно остановиться на одной из следующих систем:

1. Бетонной. Трубы системы подогрева заливаются бетоном. Далее заливается выравнивающий раствор, и укладывают облицовку. В качестве облицовочного напольного покрытия чаще всего используют кафельную плитку.

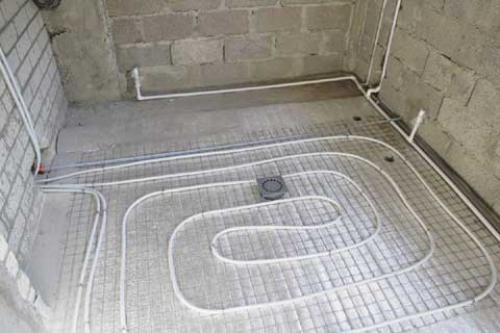

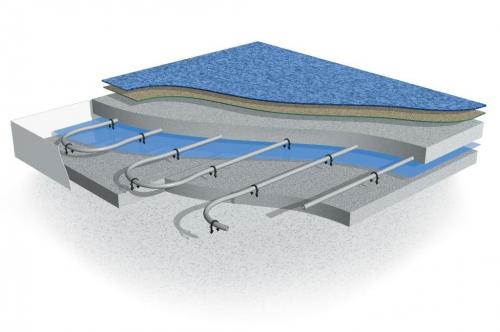

   Бетонная система

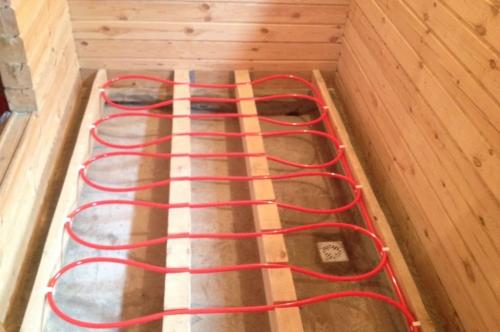

2. Настильной. Используют под деревянные покрытия. Укладка контуров проводится на лаги. Чаще используется этот вид в тех домах, где невозможно залить покрытие бетоном, так как строение не выдержит большой вес.

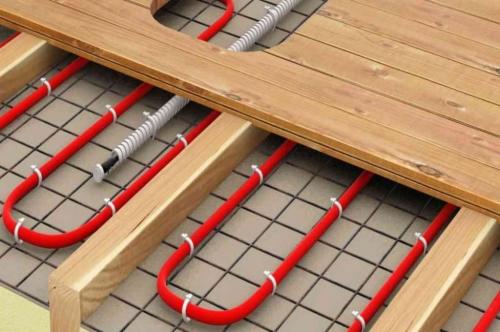

   Настильная система

   Сверху системы укладывают деревянный материал и облицовывают напольным покрытием, часто это бывает линолеум или ламинат, но, если усилить основу вполне можно уложить и кафель.

3. Деревянной. Этот вариант не подходит для тех, у кого планируется укладка теплого пола под плитку. Монтаж данной системы проводится по той же схеме, как и в случае с настильным видом, но трубы тут укладываются не на лаги, а между ними. Для укладки, предварительно необходимо соорудить настил.

Определяясь с тем какой водяной теплый пол под плитку вам нужен, останавливайтесь на последних двух типах только, если помещение хорошо утеплено. Если не прислушаться совета, то при отключении тепла, в комнате станет холодно.

Что касается бетонного вида водяного теплого пола, то даже при отключении отопления, на протяжение некоторого времени в комнате будет уютно и тепло.

Теплый пол в маленькой ванной. Электрический или водяной

Электрокомплекты представляют собой термокабели или маты, которые в процессе работы прогревают пол и помещение до заданной температуры. Этот вид систем востребован практически во всех регионах нашей страны благодаря внушительному набору всевозможных достоинств.

Таблица 1 . Электрический ТП для ванной: плюсы и минусы

№	Плюсы ЭТП	Минусы ЭТП
1)	Совместимость со всеми видами оснований (бетонная стяжка, сборный пол из дерева, ДСП, ОСП).	При разработке плана особое внимание уделяется стационарным объектам, под которым могут образоваться зоны перегрева.
2)	Автономность от систем централизованного отопления. Как следствие – бесперебойное функционирование.	Высокий уровень потребления электроэнергии.
3)	Возможность выбора вида электроподогрева в зависимости от облицовочного материала в ванной. Для керамогранита – кабельный ТП, для ламината, дощатого настила и виниловой плитки – инфракрасный мат или низкотемпературный кабель «мягкого тепла».	Сложности с работой при частых перебоях в поставках электричества и необходимость приобретения бесперебойных источников питания (генераторы, аккумуляторы).
4)	Не требуется покупка и монтаж генераторов тепла (котлового оборудования, теплонасосов и проч.).	Для ремонта кабеля чаще всего требуется полный демонтаж напольного покрытия.
5)	Вариативная мощность – подбирается исходя из характеристик помещения с учетом таблицы поправочных коэффициентов, которые предоставляются производителями теплоконтуров.	Электромагнитное излучение, вырабатываемое в процессе функционирования системы, может негативно отразиться на состоянии здоровья пожилых людей.
6)	Толщина напольного пирога – от 1 см (в зависимости от используемого вида ЭТП).
7)	Возможно применение в качестве основной или дополнительной системы отопления.
8)	Эффективный обогрев даже при 55%-м охвате площади пола
9)	Наличие автоматического управления и системы безопасности (защита от перегрева, УЗО и др.).
10)	Низкий уровень шума. Для кабельного ТП свойственно еле слышное гудение.
11)	Для некоторых видов характерен несложный монтаж с минимумом затрат по времени и финансам.
12)	Допускается локальный ремонт отдельных участков или сегментов пола.
13)	Срок службы – от 10 лет и более.

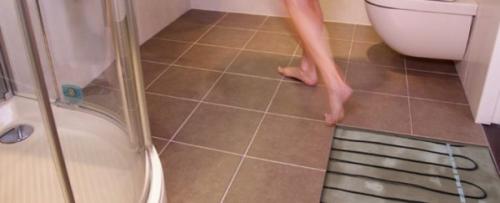

Теплый пол в мокрой зоне. Какой же теплый пол в ванной комнате предпочесть: водяной или электрический?

Сразу отметим, что электрические в разы более востребованы, чем водяные теплые полы, и на это есть вполне объективные причины. Назовем, по крайней мере, две:

• легкий монтаж и возможность выполнить его самостоятельно;
• на устройство электрического, в отличие от водяного не требуется каких-либо согласований.

Добавим еще, что система обогрева электричеством используется как раз в помещениях с маленькой площадью, каковыми и являются ванные.

Технология монтажа нагревательных элементов не представляет особых трудностей. При некотором уровне практических навыков и наличии инструментов ее можно выполнить самостоятельно. Но речь идет о специфическом «мокром» помещении. При планировании монтажных работ необходимо учесть ряд специфических особенностей. Прежде всего – технику безопасности при работе с электрооборудованием.

Профессионально установленный теплый пол в ванной комнате не будет ухудшать эксплуатационные свойства помещения. Наоборот, он поможет поддержать оптимальный температурный режим, снизит показатель влажности. Что необходимо учитывать, перед тем как устанавливать элементы электрического нагрева?

• Канализационные коммуникации. Планируемое поднятие уровня пола не должно перекрывать трубы, места их подключения к сантехническим приборам. Лучше всего выполнять ремонт ванной комплексно, рассчитав высоту покрытия после установки обогрева.
• Отдельная линия электропитания. Несмотря на небольшую площадь помещения и незначительное потребление электроэнергии, необходимо провести индивидуальный силовой кабель от центрального распределительного щита.
• Соблюдение всех мер безопасности. Беря во внимание специфику помещения, необходимо полностью исключить возможность короткого замыкания в месте соединения кабелей с элементами управления и изолировать датчик температуры.

Эти параметры должны быть основными при выборе определенной модели нагревательных элементов.

Почему не использовать водяные теплые полы в ванной? Во-первых – площадь помещения слишком мала для этого. Если монтаж нагревательных элементов выполняется только в ванной, то стоимость и трудоемкость установки водяного теплого пола будет несоизмерима выше, чем пленочного. В основном это касается квартир. В домах, где есть система автономного отопления можно предусмотреть вариант организации водяного обогрева.

Электрический теплый пол в ванной безопасность. Электрические теплые полы в слой плиточного клея

Если вы собрались монтировать электрический теплый пол в ванной под плитку, не меняя стяжку, то обычный греющий кабель вам не подойдет. Но от этого выбор возможных вариантов не становится меньше, он даже расширяется.

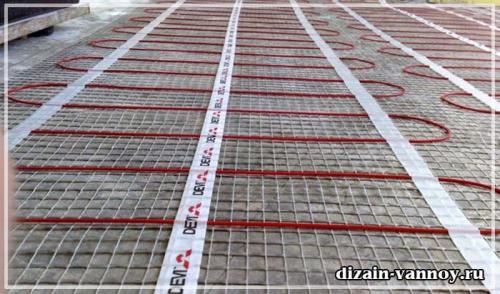

Греющие маты для теплых полов

Прежде всего рассмотрим греющие маты. Их принцип действия основан на использовании все того же греющего кабеля, только меньшего диаметра. Причем сам кабель уже закреплен с соответствующим шагом в сетке из стекловолокна.

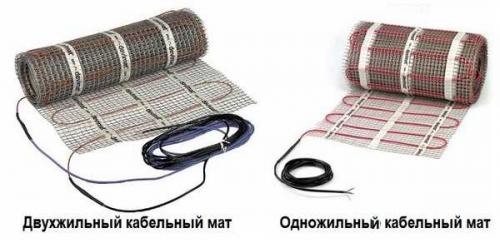

Греющие маты на основе греющего кабеля

Итак:

• Греющие маты могут быть двух видов с одножильным и двужильным кабелем. Разница между ними такая же, как и между их обычными собратьями. Но одножильные греющие маты встречаются все реже.
• Огромный плюс греющих матов — это значительное упрощение монтажа. Ведь кабель в сетке уже закреплен и если вам нужен обогрев прямой линии, например, коридора, то вам достаточно просто размотать мат. Если же греющий мат необходимо изгибать, то просто разрезав в требуемом месте стекловолокно сетки вы можете придать ей требуемую форму.
• Еще одним плюсом является меньший диаметр кабеля , что позволяет монтировать греющий мат непосредственно в слой плиточного клея. При этом следует помнить, что за счет меньшего диаметра такой кабель быстрее перегревается и более требователен к условиям изгибания.

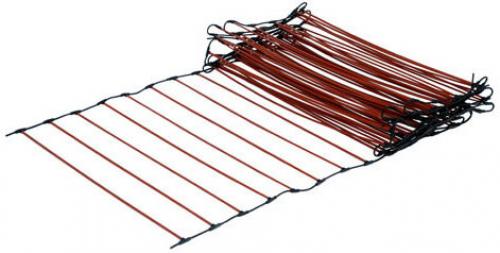

Аморфно металлическая лента для теплых полов

Достаточно интересным вариантом является использование аморфно металлической ленты. Принцип действия таких теплых полов основан на использовании специального металла, который получает свои уникальные свойства в результате быстрой заморозки из расплавленного состояния. По виду такой теплый пол напоминает обычную сетку.

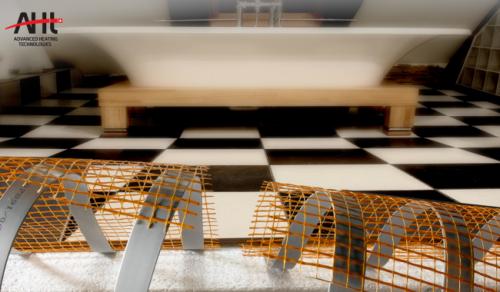

Аморфно металлическая лента под плитку

• Главным достоинством теплого пола на основе аморфно металлической ленты является ее толщина . Она не превышает 25мкм. Это позволяет использовать ее в сочетании с любыми поверхностями.
• Еще одним весомым фактором в пользу аморфно металлической ленты является ее энергоэффективность. По заявлениям производителей она в 2 – 4 раза выше чем у греющего кабеля. При этом электромагнитное излучение соответствует естественному фону.

Обратите внимание! За счет своей структуры в виде сетки такой теплый пол более равномерно прогревается. При этом нагревание происходит быстрее чем у греющего кабеля.

• Но есть у аморфно металлической ленты и минусы. В первую очередь это максимальная температура. Которая не может превышать 40 — 45⁰С. Это обусловлено структурой металла, который при большей температуре теряет свои уникальные свойства. Но тут следует помнить, что более высокая температура пола вам и не нужна.
• Ну и еще одним важным минусом является то, что после монтажа данный вид теплого пола практически не подлежит ремонту – только замена . А вот монтировать аморфно металлическую ленту своими руками одно удовольствие. Для этого достаточно просто размотать мат.

Инфракрасный теплый пол

Одним из наиболее популярных на данный момент является так называемый инфракрасный теплый пол. Вообще правильное его название пленочный. Он может быть двух видов – углеродный и биметаллический.

Под плитку можно монтировать только углеродный пленочный теплый пол иногда его еще называют графитовый. Его принцип действия основан на параллельном соединении тепло элементов из углерода.

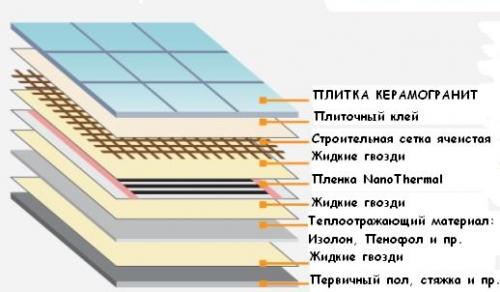

На фото один из способов монтажа пленочного теплого пола под плитку

Итак:

• Главным преимуществом данного вида теплого пола является простота монтажа. Достаточно только размотать полотно и подключить его. При этом пленочный теплый пол достаточно быстро и равномерно прогревает поверхность, а его энергопотребление относительно не высоко.
• Но самому электрический теплые пол для ванной комнаты пленочного типа смонтировать будет не так просто. Дело в том, что данный вид покрытия имеет сплошную структуру. В результате этого плитка, уложенная поверх такого теплого пола, не будет имеет связи со стяжкой. В результате чего высока вероятность ее отслаивания.
• Дабы исключить такое развитие событий применяют армирующую сетку, укладывают листы гипсокартона поверх теплых полов и многое другое. Но это, во-первых, поднимает уровень пола, а во-вторых использование гипсокартона, который обладает низкой теплопроводностью, значительно снижает эффективность теплых полов.

Обратите внимание! Существуют стержневые инфракрасный теплые полы. Они выполнены из отдельных углеродных элементов, соединенных проводниками. Внешне это очень напоминает верёвочную лестницу. Такие теплые полы не требуют особых условий монтажа.

Стержневой углеродный теплый пол

• Но у пленочного теплого пола есть и не мало достоинств. Прежде всего это его высокая ремонтопригодность. Ведь подняв напольное покрытие вы с легкостью сможете заменить поврежденный участок. При этом повреждение отдельного участка не выводит из строя весь теплый пол, что для большинства других видов теплых полов естественно.

Водяной теплый пол в ванной. Делаем теплый пол в ванной комнате своими руками

Для того, что бы избежать больших расходов и получить желаемый эффект, следует основательно подготовиться к подобной реконструкции. Для начала необходимо рассчитать, сколько и какого именно потребуется расходного материала, какие приспособления и механизмы придется покупать для монтажа конструкции. Делать подогреваемый пол в ванной своим руками гораздо легче, чем подвергнуть всю свою квартиру масштабной реконструкции.

Для этих целей вам потребуются:

• металлопластиковые трубы, ориентировочная дина 6-7 метров (из расчета на 1 м²);
• коллектор – смесительный узел;
• целый ряд других комплектующих, в зависимости от устройства коллектора и внутреннего объема помещения;
• арматурная сетка, расходные материалы для изготовления стяжки;
• кафельная плитка или керамогранит в качестве отделочного материала.

*
Монтаж теплого пола в ванной комнате можно сделать, подключившись к змеевику, или если у вас стоит автономный нагревательный котел, прокладывать специальный трубопровод. Что касается трубопровода для водяного контура, то здесь речь идет о металлопластиковых трубах. Эти расходные материалы являются достаточно надежными и имеют приемлемую стоимость.

Перед тем, как начинать работы, следует определиться с разновидностью отопительной системы теплый пол. Существует три варианта, каждый из которых имеет свои плюсы и минусы. Настильный пол представляет собой конструкцию, оборудование которой не связано с обустройством бетонной стяжки. Здесь можно в качестве напольного покрытия использовать линолеум.

Деревянные водяной теплый пол можно оборудовать на даче, где укладка бетонной стяжки не всегда оправдана с технической точки зрения. Для городской квартиры или каменного частного дома лучше всего будет укладка теплого пола на бетонное основание, посредством создания бетонной стяжки. Нагрев пола в ванной комнате в данном случае будет осуществляться равномерно, путем прогрева всего монолита. К тому же такой пол исключит возможность образования плесени и наличия постоянной сырости в помещении. С бетонной стяжкой гораздо проще создать необходимый слой гидроизоляции, исключив протекание воды в соседние помещения и в комнаты этажом ниже.

Важно! При использовании наборной конструкции или при работе с бетонной стяжкой, следует брать во внимание невольное увеличение высоты пола на 6-7 см. Устроит ли вас такая перепланировка ванной комнаты, решать вам. В большинстве случаев такое уменьшение высоты потолка в ванной комнате не является критичным.

Теплый пол в ванной в частном доме. Система электрического подогрева с использованием нагревательного провода

Электрический тёплый пол в ванной

Система электрического подогрева широко применяется в многоквартирных домах ввиду отсутствия необходимости длительного согласования и может быть смонтирована при достаточной подведенной электрической мощности. Сравнительно небольшое энергопотребление, возможность установки недорогой автоматики и укладка под любые финишные покрытия принесли электрическому подогреву заслуженную популярность, а незначительно увеличившиеся затраты на электроэнергию не идут ни в какое сравнение с получаемым комфортом.

Электрический теплый пол в ванной комнате, установка которого значительно улучшает эксплуатационные характеристики помещения, требует минимальных дополнительных затрат на приобретение оборудования и материалов. Монтаж электрического подогрева вписывается в технологические операции по обустройству обычного пола. Кабель укладывается на теплоизолирующее основание и заливается цементной стяжкой чернового пола.

Устанавливаемые во время монтажа датчики температуры контролируют нагрев пола до заданной температуры, которая поддерживается с помощью электронного терморегулятора, имеющего вид обыкновенного выключателя. Современная микропроцессорная элементная база позволяет программировать терморегуляторы буквально по минутам, что значительно сокращает затраты на электроэнергию. Электроподогрев обладает незначительной инерционностью и высоким КПД, что делает эксплуатацию экономически выгодной.

Возникшие на раннем этапе применения сложности с монтажом электрического кабеля полностью учтены при последующем развитии технологии. Нагревательный кабель размещается на термостойкой сетке с помощью специальных креплений. Получившиеся маты полностью готовы к укладке, удобны в использовании и позволяют значительно сократить время, чтобы сделать теплый пол в ванной .

При производстве нагревательного кабеля применяется пластичная термостойкая изоляция, выдерживающая гораздо более высокую температуру, чем максимальная температура нагрева кабеля. Все электрические соединения выполняются в месте подключения нагревателя к терморегулятору, что гарантирует возникновение опасного электрического потенциала на поверхности пола, а возможность подключения через дифференциальный выключатель мгновенно обесточит систему при малейшей утечке тока.

Обратите внимание: Одно из преимуществ электрического обогрева пола — незначительная толщина нагревательного элемента, который в отличие от водяного может быть смонтирован при минимальных переделках существующего пола. Это преимущество делает кабельный обогрев вне конкуренции в тех помещения, где невозможно сделать стяжку более 3 см.

Изготовленный с соблюдением всех технологических тонкостей электрический кабельный подогрев не требует дальнейшего обслуживания в течение всего срока службы. Качественный нагревательный кабель имеет более чем десятилетний только гарантийный срок службы, а предельный срок эксплуатации не ограничен.
