Способы монтажа профилей каркаса для потолка из гипсокартона. Правила разметки под каркас для подвесного потолка из гипсокартона

Способы монтажа профилей каркаса для потолка из гипсокартона. Правила разметки под каркас для подвесного потолка из гипсокартона

После того, как все подготовительные мероприятия завершены, можно приступать к первой части монтажа каркаса потолка из гипсокартона — разметке. Для начала следует определить самый низкий угол с помощью замеров высоты от пола до потолка. Именно из этого угла следует отмерить расстояние, под которым будут спрятаны будущие коммуникации.

В отмеченном месте необходимо установить лазерный уровень и с помощью световых линий задать часть сетки, которую впоследствии можно просто очертить карандашом. Стоит учесть, какой вид каркаса используется — металлический одноуровневый, многоуровневый или деревянный. С обрешеткой под гипсокартонный многоуровневый потолок придется повозиться, особенно тем, кто не имеет достаточного опыта подобных работ.

Следующим шагом будет разметка под потолочные профили. Для этого от края стены натягиваются веревки на расстоянии 0.6 м, по которым впоследствии будут располагаться сами профили.

Деревянный каркас потребует предварительной обработки материала для защиты от избыточной влажности. Такая работа очень кропотлива и при недостаточно качественном выполнении приведет к быстрому разрушению основы. Поэтому металлическая конструкция пользуется большим спросом, кроме тех случаев, когда сами основные перекрытия выполнены из дерева.

О том, как сделать каркас для гипсокартона на потолке самостоятельно существует много информации и обучающего

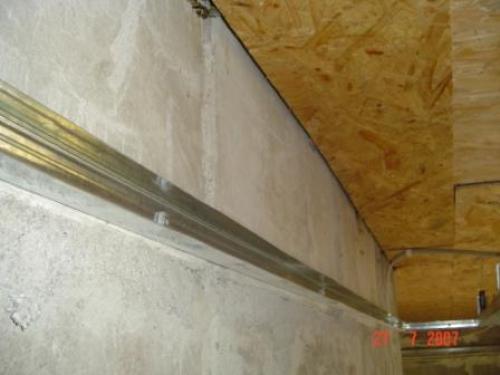

Установка профиля UD производится таким образом, чтобы его нижняя часть совпадала с предварительно отмеченным уровнем.

Для этого используются дюбели или шурупы для быстрого монтажа. Порядок выполнения работ будет следующим:

• просверлить отверстия в профиле на расстоянии 40-50 см и диаметром 6 мм;
• приставить профиль к стене так, чтобы его низ совпал с уровнем;
• карандашом нарисовать на стене контуры отверстий и проделать их с помощью перфоратора;
• с помощью дюбелей закрепить профиль на стене.

В случае неровной поверхности стены стоит подрезать профиль с обеих сторон ножницами по металлу.
Профиль CD должен монтироваться так, чтобы впоследствии исключить растрескивание гипсокартонных плит на стыках. Главное правило: чем больше используется несущих профилей, тем ровнее и аккуратнее выглядит потолок.

Расстояние между ними обычно выбирается 40 см, но это сильно зависит от формы самого помещения. Для удобства, между направляющими, можно натянуть параллельные нити, которые станут визуальной основой для будущего каркаса. После монтажа следует проложить все коммуникации, провода, утеплитель, а затем приступать к обшивке гипсокартоном.

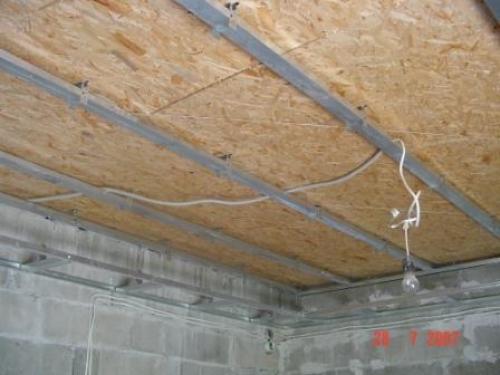

Завершение процесса монтажа каркаса под потолок

В случае установки каркаса для двухуровневого потолка из гипсокартона возникает дилемма: в какой очередности монтировать первый и второй уровни. Дело в том, что стандартная технология, когда сначала монтируется верхний ярус, а затем нижний, имеет ряд недостатков: ухудшение прочности конструкции, увеличение затрат (нужны длинные саморезы).

При обратном монтаже возрастает трудоемкость операции и временные затраты, которые в случае использования наемной строительной бригады всегда принимаются в расчет. При изготовлении каркаса для потолка из гипсокартона своими руками стоит потратить лишнее время, но сделать работу более качественно, «на века».

Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов.

Источник: https://armstrong-dlya-potolkov.aystroika.info/stati/sposoby-montazha-profiley-karkasa-dlya-potolka-iz-gipsokartona-ustanovka-mnogourovnevogo

Каркас из профиля для гипсокартона. Как крепить профиль под гипсокартон

Для начала нужно разобраться, как крепить сам профиль к стене. Для того, чтобы зафиксировать элементы каркаса, нужно соблюдать эту последовательность действий:

• На стыке пола и стены фиксируется направляющий профиль ПН
• Опускается отвес и по нему на потолке крепится ещё одна направляющая
• Из профилей марки ПС собирается уголок, которые крепится к задней части каркасного элемента
• Получившийся каркасный элемент вставляется в направляющие и крепится саморезами
• С двух сторон для прочности стоечные профили укрепляются подвесами

Так выглядит каркас из металлического профиля под гипсокартон Источник derevyanny-dom-irk.ru

Теперь о том, какими саморезами крепить профиль к стене: лучше всего брать длинную фурнитуру, не меньше 150 мм. Расстояние между двумя такими саморезами не должно превышать 20 см.

Рекомендуем посмотреть этот ролик о том, как создать металлический каркас для гипсокартонных листов:

Как зашить каркас гипсокартоном

Перед тем, как начать монтаж самого финишного покрытия, нужно внимательно осмотреть готовый каркас. Из него не должны торчать головки шурупов, а вся конструкция не должна шататься и скрипеть.

Далее нужно подготовить листы гипсокартона. Для этого их обрезают по заранее начерченной схеме помещения.

Нашивать гипсокартон нужно в шахматном порядке: первый лист от пола к потолку со свободным пространством сверху, второй лист от потолка к полу и промежуток остаётся снизу. Сначала лист нужно «наживить», вкрутив по диагонали два самореза. Зазор между полом и гипсокартонным покрытием должен составлять 12 мм. Потом эту щель нужно будет армировать и зашпатлевать. Листы нужно совмещать встык, стараясь минимизировать щель между ними.

Чем больше вы создадите узлов крепления, тем прочнее и надёжнее будет стенка из ГКЛ. Поэтому сразу имеет смысл подготовить достаточное количество того, чем планируется крепить гипсокартон к профилю.

Саморезы в лист гипсокартона лучше вкручивать довольно часто Источник udelsam.ru

Для сложных мест, таких, как дверные и оконные проёмы, отдельно вырезаются элементы необходимой формы. Далее на их торцах фрезером или рубанком снимается фаска.

Как заделать щели между листами

После того, как каркас полностью зашит, можно приступать к следующему этапу работ – армированию стыков. Для этого понадобится шпатлёвка для ГКЛ, армирующая лента и грунтовка.

Потолок из профиля. Комплектующие – профили

Конструкция каркаса включает в себя профили, соединители и крепежи. В этой части статьи рассказывается о металлических профилях, об их типоразмерах и о том, каким именно образом элементы применяют при создании подвесного потолка.

Важно! Для помещений с высокой влажностью, таких как ванная комната, туалет или кухня, необходимо использовать оцинкованный профиль, так как он более стойкий к коррозии. Потолок с таким каркасом прослужит намного дольше, небольшая переплата за его элементы вполне обоснована и разумна.

В общем виде профиль представляет собой длинное изделие из металлического листа, покрытого цинком. Сечение и размер профилей зависят от того, какие задачи он выполняет в конструкции каркаса.

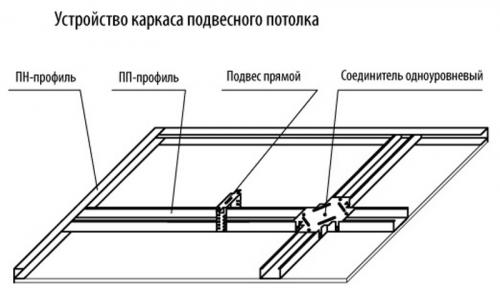

Устройство каркаса подвесного потолка

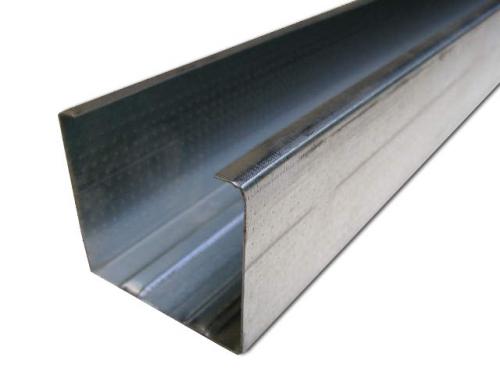

1. Профиль потолочный , сокращенно ПП (в западной классификации CD). Сечение П-образное, с шириной 60 и высотой 27 мм. «Полка» профиля имеет продольные канавки, дающие элементу дополнительную жесткость и прочность. Основной элемент каркаса для подвесного потолка, именно к ПП-профилю непосредственно крепятся листы гипсокартона.



   Профиль потолочный CD 60х27 для гипсокартона

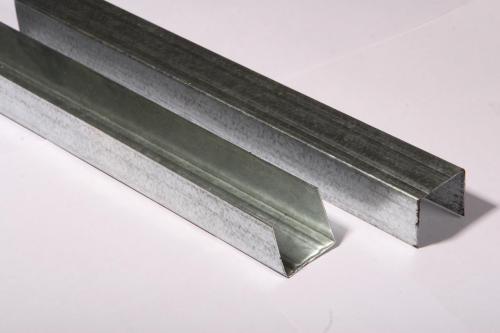

2. Профиль направляющий потолочный , сокращенно ПНП (в западной классификации UD). Имеет схожее сечение, но другие размеры – высота 28 мм, ширина 27 мм. Крепится к стенам по периметру комнаты под потолком, играет роль направляющей для ПП-профилей. Имеет готовые отверстия для крепежа.



   Профиль направляющий потолочный (ПНП)

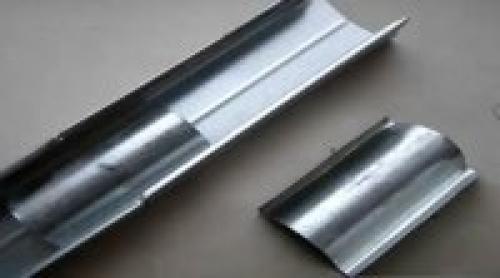

3. Профиль арочный , сокращенно ПА. Используется при создании каркаса криволинейной формы, например, волнообразной. Очень часто используется при создании многоярусного потолка из гипсокартона. Высота профиля – 60 мм, ширина 27 мм. Не имеет продольных ребер жесткости, изображение ПА приведено ниже.



   Профиль арочный (ПА)

4. Угловой профиль ПУ – небольшие элементы профиля с множеством отверстий, служат для увеличения прочности углов и точного выдерживания их параметров.

Профиль для потолка из гипсокартона. Какой профиль нужно приобретать для потолка

Строительные маркеты предлагают множество видов профилей. Нужно разобраться, какой профиль для потолка из гипсокартона подходит? Все они отличаются внешним видом и своими функциональными свойствами. Для приобретения требуемых профилей требуется изучить маркировку, размеры, принадлежности. Профиль имеет размеры в длину, ширину, а также толщину. Какой профиль нужен для потолка из гипсокартона? Для несущего каркаса под ГК-листы следует выбирать более толстый профиль, нежели для обрешётки декоративного элемента интерьера.

Основные и дополнительные профили для каркаса

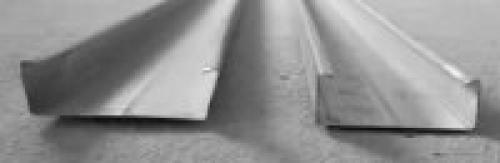

Основные типы профиля для каркаса на потолок

Для создания металлического каркаса на потолке для гипсокартонных листов используется два типа профиля: направляющие и потолочные элементы. Но, кроме этих видов для создания металлической основы применяются также и другие элементы, которые будут рассмотрены ниже.

1. Направляющий профиль для каркасной обрешетки на потолке. Данный потолочный профиль для гипсокартона имеет маркировку ПНП или UD-27. Направляющий металлический элемент является основным в создающей обрешетке. В него вставляются профиль потолочный под гипсокартон ПП (CD).

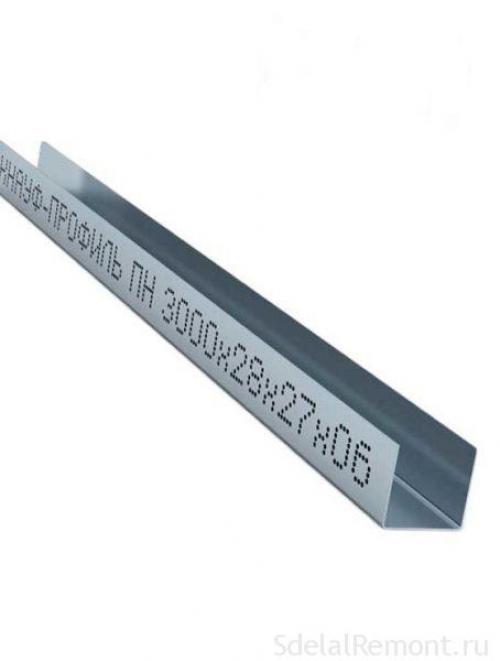

Направляющий потолочный профиль для гипсокартона

Размеры профиля: ширина – 27 мм, высота ребра – 28 мм., толщина стенок 0.37-0.45 мм., длина от 3-х до 4-х метров. Толщина металла зависит от завода-производителя. Фирма «KNAUF»выпускает профиль ПНП из стали высокого качества, толщиной 0.6 мм. Тем самым данные профили отличаются прочностью и качеством.

Монтаж ПП в направляющий потолочный профиль

1. Профиль для гипсокартона потолочный ПП (CD). Данный элемент вставляется в направляющие профили и крепится к подвесам. Имеет размеры: длина – от 3 до 4 метров, ширина – 60 мм., высота – 27 мм.толщина профиля варьирует от 0.4 до 0.55 мм. «КНАУФ» производит потолочный профиль толщиной 0.6 мм.

профиль потолочный ПП для каркаса на потолок

Какой профиль лучше для гипсокартона на потолок? Из технических характеристик видно, что профиль КНАУФ является более толстым, а значит более прочным и долговечным. Данный профиль применяется в помещениях с повышенной влажностью без опасения того, что ржавчина быстро его поразит, потому как потолочные элементы производятся с антикоррозийным оцинкованным покрытием.

Дополнительные профили, фиксируемые в каркасе на потолке

Кроме основных профилей, из которых создается прочный каркас для ГК-листов, применяются также еще профили.

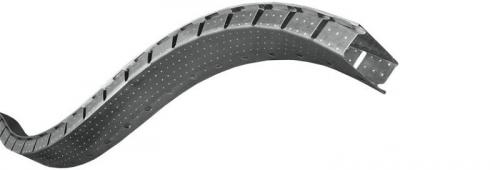

1. Арочный профиль ПА (CD). Создаются фигурные конструкции на потолочном перекрытии. Имеет допустимые нормой размеры: ширина – 60 мм., высота 27 мм., толщина профиля 0,4-0,6 мм.различные производители производят арочные профили с разными размерами, а также толщиной металла. Профиль КНАУФ является наиболее прочным и отличается высоким качеством.



   Арочный профиль Кнауф

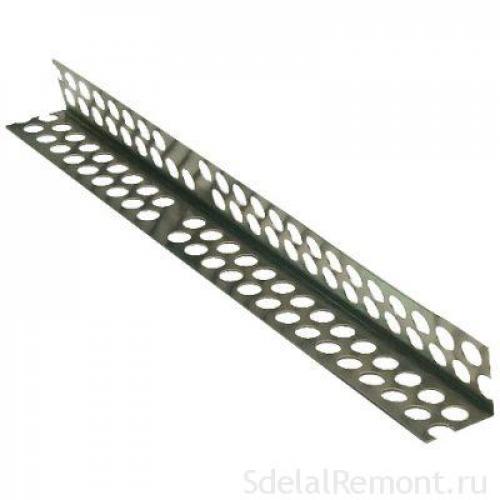

2. Угловой профиль ПУ. Применяется для защиты внешних углов гипсокартонной конструкции. Он перфорированный, имеет размеры: толщина от 0,22 до 0,5 мм., ширина 20-35 мм., длина 2,5-3 метра.



   Угловой профиль ПУ

3. Угол перфорированный ПВХ 25х25×3000 мм для криволинейных конструкций. Создаёт защиту для фигурных элементов на потолке. Производится из прочного качественного материала ПВХ. Отличительное свойство уголка – гибкость, лёгкость, незатруднительный монтаж.

   Угол перфорированный ПВХ

Дополнительные профильные составные монтируются по мере того, какая конструкция производится на потолке. Чем сложнее криволинейные элементы, и чем больше ярусов в потолке, тем больше применяются дополнительные профили.

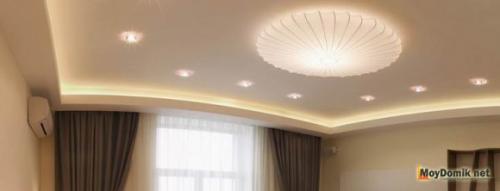

Двухуровневый потолок из гипсокартона каркас. Двухуровневые потолки из гипсокартона своими руками – инструкция по устройству и монтажу

Красивые, стильные, оригинальные… еще много эпитетов можно подобрать любуясь на красивый двухуровневый потолок из гипсокартона. Именно в этом и заключается необычность оформления этих потолков. В том, что каждый потолок смотрится по-своему.

И чем больше фантазии вы проявите разрабатывая эскизы потолка, тем ярче он будет характеризовать вас и украшать зал, спальню, гостиную или кухню.

Как сделать двухуровневый потолок из гипсокартона

С первого взгляда кажется, что только тандему дизайнер плюс строители-профессионалы под силу создать такую красоту. Но нет, для устройства потолков из ГКЛ не нужно оканчивать художественную школу, иметь высшее образование по специальности «строитель». Не потребуется и набор специальных инструментов. Достаточно лишь иметь представление о том, какой потолок вы хотите сделать и получить. А также проявить немного творчества. Остальное – дело техники.

Несмотря на то, что визуально все потолки разные, отличие им придает уже окончательное декорирование и удачный дизайн. Кого-то больше волнует утепление потолка , а кого-то оформление, хотя, эти процессы могут быть связаны, взаимодополняя друг друга.

Технология устройства двухуровневого потолка из гипсокартона идентична для каждого вида (одноуровневого, многоуровневого). А чтобы новичку было проще, в этой статье будет приведена пошаговая инструкции - как выполнить монтаж 2х уровневых гипсокартонных потолков. Но, cначала немного теории…

Как сделать двухуровневый потолок из гипсокартона - план

Прежде всего, следует учесть несколько важных моментов:

• высоту комнаты. Двухуровневая конструкция потолка уменьшит высоту комнаты. Для жителей современных квартир в панельном доме даже 5-10 см. уже существенные потери;

Совет.
Если у вас идеально ровный потолок, то можно монтировать второй уровень каркаса прямо на него. Так вы сэкономите пространство.

• распределение акцентов. С помощью светильников, вмонтированных в каркас гипсокартонного потолка можно зонировать пространство или смещать акцент на какую-либо часть помещения.

Светильники можете приобретать любой мощности. Гипсокартонные системы не накладывают на ваш выбор никаких ограничений. Как, например, натяжные потолки или пластиковые, где существует опасность использования мощных светоприборов (может привести к деформации и даже возгоранию).

• влажность помещения. Такой потолок не рекомендуется обустраивать в ванной комнате, потому что лист может деформироваться. Хотя, существует влагостойкий гипсокартон (ГКЛВ), например, Knauf, при правильном монтаже и организации качественной вентиляции, вполне может служить.

Совет.
В качестве защиты гипсокартона от влаги применяется грунтовка в несколько слоев.

• наличие помощников. Самостоятельно человеку выполнить эту работу не под силу.

• сложность конструкции. Чем сложнее конструкция, тем сложнее рассчитать количество материалов и смонтировать их, а соответственно, дольше будет длиться работа.

Проекты потолков из гипсокартона

(одноуровневые, двухуровневые и многоуровневые)

Проекты потолков из гипсокартона

Инструмент для монтажа гипсокартона и профиля

• ножницы по металлу;
• перфоратор или дрель;
• малярный нож;
• угольник;
• рулетка;
• отвес;
• строительный уровень;
• рубанок для гипсокартона;
• терка для гипсокартона;
• шпатель узкий и широкий;
• перчатки и очки.

Материалы для потолка из гипсокартона

Эта подборка нужна для того, чтобы вы могли рассчитать и точно знали, что покупать, как выглядит тот или иной элемент, и с какой целью используется. Надеемся, что благодаря такому подробному описанию вы не купите лишнего и сохраните деньги и нервы.

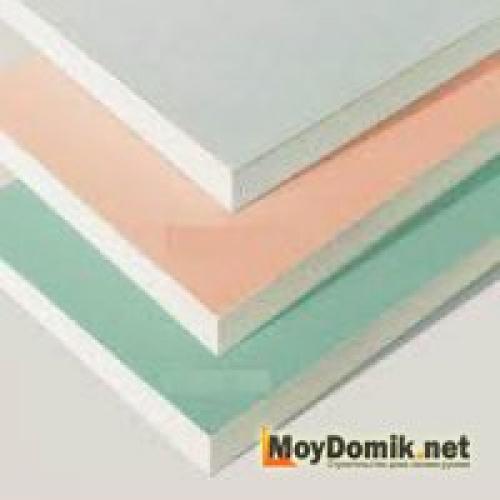

Гипсокартон Гипсокартон.

Как правило, используется потолочный гипсокартон. Его толщина 9,5 мм.

Для второго яруса, в котором не предусмотрены светильники и боковин, можно использовать арочный гипсокартон. Его толщина 6 мм.

Профиль UD Профиль UD

Профиль CD Профиль CD

CD-соединитель CD-соединитель.

Предназначен для сращивания двух CD-профилей.

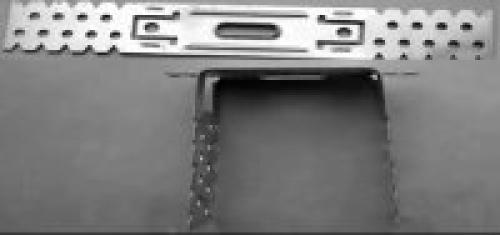

Прямой подвес потолочный или ES – скоба Прямой подвес потолочный или ES – скоба.

На нее профиль крепится к потолку.

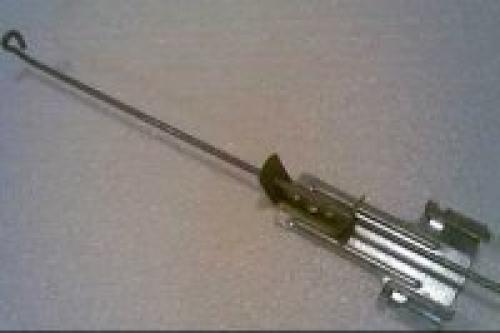

Пружинный подвес Пружинный подвес.

Используется в том случае, если длины прямого подвеса недостаточно для монтажа. Т.е., второй уровень потолка опущен слишком низко.

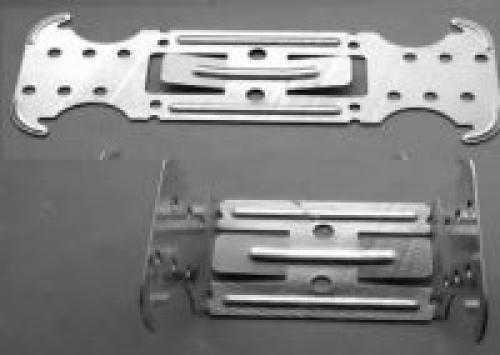

Двухуровневый соединитель Двухуровневый соединитель 2

Двухуровневый соединитель.

Для соединения CD-профилей на разных уровнях.

Совет. При монтаже постарайтесь уменьшить количество удлинений этого вида профиля.

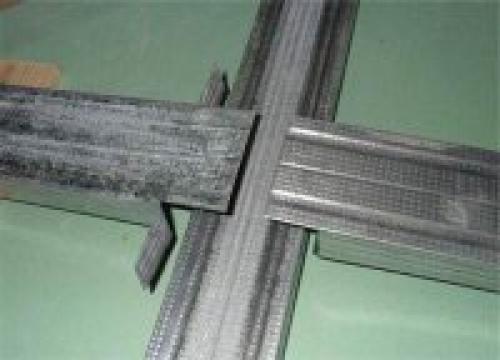

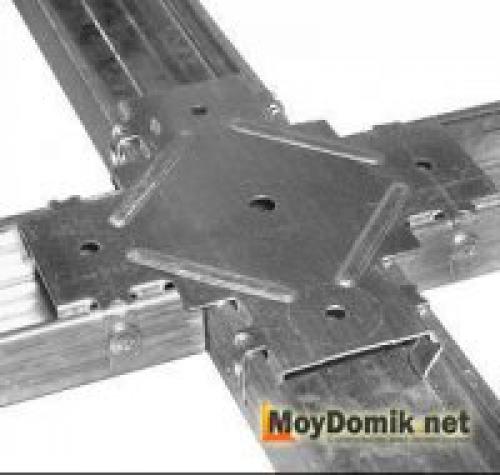

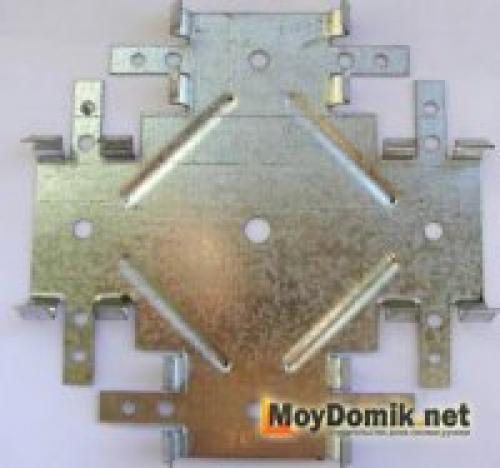

Краб для гипсокартона

Краб для гипсокартона закреплен Краб для гипсокартона.

Предназначен для соединения CD-профилей на одном уровне.

Как заменить краб для гипсокартона Совет.
Краб можно заменить. Как это сделать видно на фото.

Угловой соединитель профилей.
