Отличие биметаллических радиаторов от алюминиевых. О конструкции отопительных приборов

Отличие биметаллических радиаторов от алюминиевых. О конструкции отопительных приборов

Понимание устройства современных батарей поможет досконально разобраться в вопросе, какие радиаторы лучше – алюминий или биметалл. Тут сходу следует внести ясность – в данном контексте под алюминием подразумевается его сплав с кремнием – силумин, поскольку в чистом виде этот металл не используется. Доля кремния в сплаве достигает 14%, меньше 1% в его составе занимают примеси – железо, медь, марганец и цинк. Биметалл – это изделие из двух различных металлов, в нашем случае, — стали и силумина. Но обо всем по порядку.

Устройство секции алюминиевого радиатора

Алюминиевый отопительный прибор состоит из секций, изготовленных из силумина методом литья либо экструзии. Каждая секция сложной формы состоит из таких элементов:

• силуминовый корпус (тело радиатора);
• два продольных канала диаметром 25 мм с правой и левой резьбой по краям для скручивания секций;
• вертикальный канал круглого или овального сечения размером 25—45 мм, соединяющий горизонтальные;
• вертикальные конвекционные ребра по бокам и спереди корпуса для лучшего теплообмена с воздухом.

Примечание. Секции скручиваются между собой стальными ниппелями с цилиндрической резьбой диаметром 1 дюйм. Факт применения стальных деталей крепежа пригодится нам позже, при сравнении батарей.

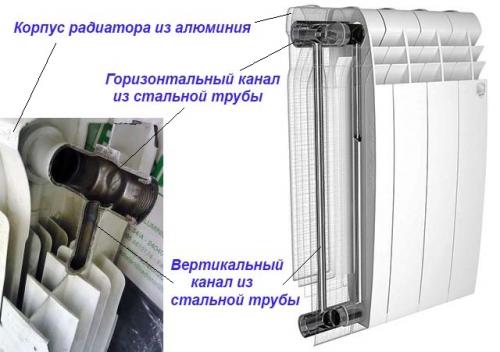

Конструкция биметаллического радиатора

Биметаллические отопительные приборы тоже делаются из алюминиевого сплава, внутри которого располагается сварной каркас из стальных труб. Цель – исключить контакт силумина с теплоносителем и повысить конструктивную прочность и надежность изделия.

Еще в продаже встречаются частично биметаллические батареи, где стальные трубы заделаны только в горизонтальные каналы. Ни обсуждать, ни тем более покупать подобный продукт не имеет смысла.

Биметалл или алюминий в квартиру. Чем отличается биметаллический радиатор отопления от алюминиевого

Сравнение технических характеристик самых распространенных 500–мм моделей из разных материалов.

Параметры	Алюминий	Биметалл
Теплоотдача, Вт	175––200	120–185	Показатель зависит от марки прибора и размера секции. Чем выше и радиатор, тем больше секционная теплоотдача. У дешевых китайских моделей параметр часто завышен на 20–25%.
Рабочее давление, атм.	16	20	Средние данные. У разных марок может быть чуть выше или ниже.
Опрессовочное давление, атм	24	30	При нижнем подключении, когда трубы подходят к корпусу снизу, показатель снижается в два раза.
Масса одной секции, кг	1,5	2,0	Зависит от размера секции.
Максимальный нагрев теплоносителя, град	110	110	В тепловой сети температура жидкости не поднимается выше 80-90°C.
Гарантия, лет	5–10	5–15	Зависит от производителя.
Срок службы, лет	25	25	Показатель меняется в зависимости от марки теплоприбора, его конструкции и особенностей производства.
Цена, руб.	900	1000	Указан средний показатель. Цена зависит от производителя, качества материалов и сборки, ценовой политики торговой организации и других факторов.

Подводя итоги, оценим сходство и различия биметалла и алюминия:

• Алюминиевые модели более легкие. Это объясняется свойствами силумина, который в 2,9 раза легче стали.
• Биметалл дороже алюминия из-за большей стоимости материалов и усложненной технологии производства.
• Биметаллические изделия лучше сопротивляются давлению, поскольку сталь, из которой сделана водяная часть, в 4 раза прочнее алюминиевого сплава.
• Температура теплоносителя у обоих типов батарей одинакова и составляет 110 градусов. Жидкость в теплосистемах не бывает горячее 90° – по этому параметру обе конфигурации равны.
• По теплопроводности лидирует силумин, который отдает тепло лучше биметалла. Производители стараются поднять этот показатель – оптимизируют корпус и интегрируют в него дополнительные ребра, усиливающие теплообмен.
• Служат все теплоприборы примерно одинаково, но гарантийный срок дольше у биметаллических. При покупке качественных изделий любой конструкции потребитель вряд ли столкнется с необходимостью гарантийного ремонта.

После оценки характеристик нельзя однозначно сказать что лучше – биметалл или алюминий. Обе конструкции имеют достоинства, недостатки и прекрасно работают в подходящих условиях. Плохой можно считать только продукцию из некачественного сырья, изготовленную с нарушением технологий.

Источник: https://domastroevo.ru/stati/kak-otlichit-bimetallicheskie-radiatory-ot-alyuminievyh-osobennosti-konstrukcii

Можно ли совмещать алюминиевые и биметаллические радиаторы. Алюминиевые радиаторы

Первые патенты на производство радиаторов методом литья под давлением начали оформляться с 1947 г. Изготовление отопительных приборов по этой технологии позволяло удовлетворить возрастающий рыночный спрос, и выпуском этих конкурентоспособных по качеству и цене изделий занялся целый ряд промышленных предприятий, в число которых в 1971 году вошло и Global Radiatori in Alluminio.
Для производства алюминиевых радиаторов, согласно «Государственному стандарту Италии EN 1676/1998», в компании Global используется сплав EN AB.44100, имеющий следующий состав: кремний – 10,0-12,0%; железо – 0,45-1,0%; медь – 1,5–2,5%; марганец – 0,55%; магний – 0,30%; хром – 0,15%; никель – 0,45%; цинк – 1,7%; свинец – 0,25%; олово – 0,25%; титан – 0,20%; прочие – 0,25%; алюминий – все остальное.Помимо обеспечения необходимых физических свойств этого сплава, часть из входящих в его состав элементов способствует снижению вероятности коррозии основного элемента — алюминия. Так, медь, которая относится к «благородным» металлам и обладает положительным электрохимическим потенциалом (по отношению к водороду), не вступает в реакции и снижает вероятность коррозии алюминия за счет сокращения его объема в сплаве и площади взаимодействия в готовом изделии. Свинец, никель, железо и цинк, обладающие, отрицательным потенциалом, способствуют пассивации алюминия (образованию пассивного оксидного слоя), чем также снижают вероятность возникновения электрохимических реакций с участием алюминия.Для лучшего понимания явления приведем электрохимические потенциалы металлов, считающихся «благородными», в сопоставлении с электрохимическими потенциалами «неблагородных» металлов. За отправную точку берется нулевой потенциал водорода.

Чем плохи биметаллические радиаторы. Практические нюансы эксплуатации

Помимо характеристик, которые можно выразить в цифрах, существуют также нюансы, связанные с практическим использованием того или иного вида радиаторов. Здесь стоит рассмотреть основные плюсы и минусы биметаллических батарей по сравнению с алюминиевыми и чугунными. Начнем с положительных черт:

1. Биметаллические радиаторы обладают высокой теплоотдачей.
2. Обладая стальными трубами, они максимально легко переносят снижение качества теплоносителя.
3. Эти решения могут похвастаться максимальным рабочим давлением.
4. Биметаллические батареи имеют крайне высокий срок службы, а гарантия от производителя для них – наиболее длительная.
5. Эти радиаторы могут работать с объемом теплоносителя, которые в несколько раз меньше, чем у конкурентов. Это повышает эффективность работы системы отопления.
6. За счет небольших размеров биметаллические батареи в целом выигрывают по эстетическим показателям, а их габариты имеют приемлемые значения.
7. Этот вид радиаторов меньше всего подвержен коррозии (в том числе при сливе теплоносителя).
8. Биметаллические батареи не страдают от протечек в межрезьбовых соединениях.
9. При их эксплуатации не нужно удалять воздух через специальный клапан.
10. Такие радиаторы не чувствительны к случайно попавшему в систему кислороду.

Не стоит забывать, что такие радиаторы не являются универсальным решением – они имеют свои минусы:

1. Цена биметаллических батарей обычно выше, чем у алюминиевых и чугунных (хотя не всегда).
2. У данного класса решений площадь проходного сечения ниже, что немного снижает теплообмен.
3. У подобных батарей выше гидравлическое сопротивление, что требует большей мощности для перекачивания того же объема теплоносителя по системе.
