Электрокотел своими руками для дома. Что нужно для самодельного электрокотла

Прежде чем смастерить электрический котёл отопления для дома своими руками необходимо определиться с типом устройства (тэновый или электродный), а также подготовить все необходимые инструменты и материалы. Но если есть сомнения в знаниях и возможностях, то за работу лучше не браться. Малейшая ошибка может стать причиной того, что аппарат будет недееспособным либо будет спалена вся проводка в доме.

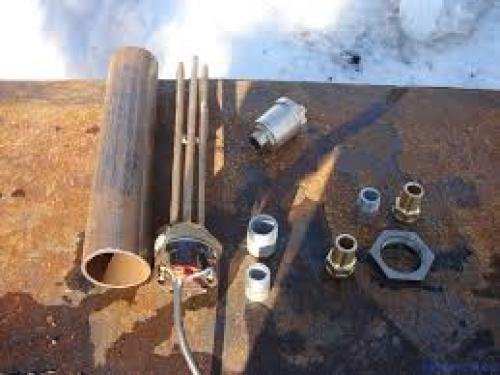

Чтобы создать электрический котел своими руками, понадобятся такие инструменты и материалы:

сварочное оборудование, желательно инверторного типа;
большая и маленькая болгарки;
электроды;
диски по металлу, шлифовальный диск;
молоток;
рулетка, мел, маркер;
стальная труба толщиной не менее 3 мм и диаметром 219 мм;
ТЭНы;
фум лента для герметизации резьбовых соединений;
металлический лист в 5 мм толщиной;
штуцера под манометр и термометр.

Алгоритм того, как сделать электрокотел для обогрева жилища:

Вырезать из трубы отрезок 500 мм длиной.
Сделать в отрезке два отверстия (на одной стороне либо на противоположных) под трубу 25 мм.
Вырезать отверстие сбоку снизу для установки ТЭНа.
Приварить к полученному отверстию трубу (диаметр 50 мм) с внутренней резьбой.
Взять трубу 25 мм и сделать из нее пять отрезков по 5-10 см (два будут использоваться для патрубков системы теплоснабжения, три – для ножек котла).
Вырезать из листа металла два блина диаметром в 231 мм. Один блин следует приварить с одного края электрокотла. Второй будет использован в качестве верхней крышки агрегата, поэтому в нем нужно сделать два отверстия под штуцера манометра и термометра, и приварить к котлу.

Електрокотел економний. Особенности электрических котлов

Практически все модели экономичных электрокотлов с высоким КПД, чья мощность превышает 6 кВт, имеют в своей конструкции блок многопозиционной регулировки. Он позволяет значительно сократить количество потребляемой электроэнергии, рационально подстраивая выработку тепла под нужды потребителя.

Все экономные электрические котлы отопления имеют несколько черт, отличающих их от прочих обогревательных приборов:

Они нуждаются в постоянном питании электричеством определенного напряжения;;
Эти котлы достаточно безопасны. При соблюдении элементарных правил установки и эксплуатации (слабо отличающихся от иных электроприборов) котлы не взрываются (как газовые), не выделяют отравляющих веществ (как твердотопливные и газовые);
Электрокотел любого типа работает бесшумно;

Монтаж электрокотла требует минимальных навыков. С ним справится даже сам домовладелец. Нужно лишь знание основ электромонтажа.;

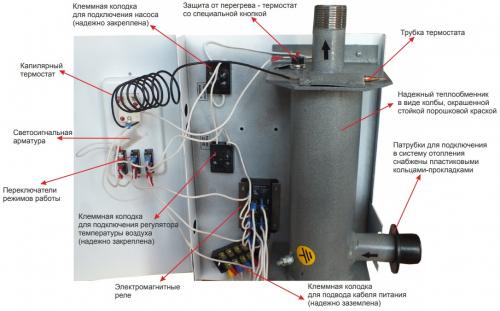

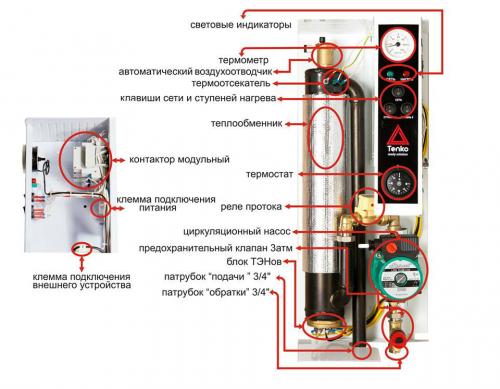

Будучи электрическими приборами практически все модели электрокотлов оснащены блоками тонкой настройки режима их работы (что и делает их экономичными и комфортными);
Эксплуатация электрокотла заключается в элементарных действиях, она может корректироваться даже дистанционно (через особый модуль мобильной связи).

Широко распространенные формулы и онлайн-калькуляторы для расчета необходимой мощности электрокотла непригодны для помещений с нестандартной планировкой. Речь идет прежде всего о мастерских, гаражах, подвалах, придомовых оранжереях и зимних садах. Для этих типов помещений нужно делать специальные расчеты с учетом их объема и особенностей расположения и конструкции.

Электрокотел своими руками чертежи. Чуть сложнее…

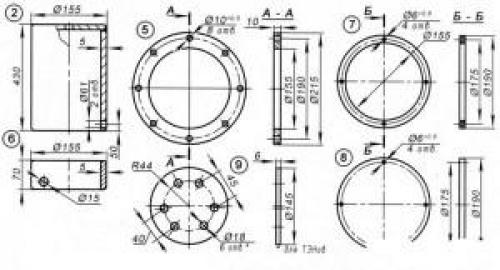

Чертеж самодельного котла

Несмотря на наличие альтернативных способов использования электроэнергии в системах отопления, лучшим вариантом все же остается полноценный котел. Корпус котла лучше всего делать из стали. Этот выбор оправдан с точки зрения безопасности, долговечности конструкции, а также простоты изготовления. Создать корпус можно с помощью обычного сварочного аппарата. Никаких серьезных специальных навыков такая работа не потребует.

Не стоит делать корпус больших размеров. Чем компактнее габариты котла, тем эффективнее он работает. Что делать, если дом большой и потребуется агрегат, мощность которого позволит нагревать большое количество воды? Отказаться от электрокотла в пользу другого типа оборудования. Электрические приборы подходят для обогрева небольшого дачного дома, но при обогреве коттеджей большой площади они будут далеко не самым лучшим выбором.

Корпус может иметь любую форму, но он должен быть герметично заварен с двух сторон. С двух сторон выполняется два отверстия. Через одно теплоноситель подается в систему, через другое остывшая вода поступает в котел.

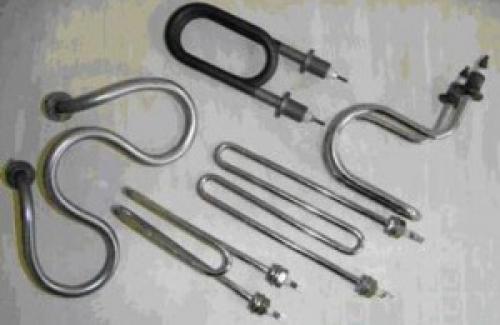

Самая большая сложность при изготовлении электрокотла отопления – правильно выбрать ТЭН. Его мощности должно хватать для нагрева теплоносителя и воды в системе ГВС (при необходимости ее обустройства). Мощность подбирается на основе проведенных расчетов. При проектировании системы подачи горячей воды лучше выбрать ТЭН с большими мощностными показателями.

В корпус ТЭН устанавливается на нижней крышке, напротив отверстия, через которое к нагревателю подается остывший теплоноситель. В трубопроводе рядом с котлом стоит установить запорную арматуру, чтобы обеспечить ремонтопригодность прибора. Запорная арматура позволит отключить при необходимости котел без слива воды из системы. Как правило, системы отопления с электрокотлом делают с принудительной циркуляцией, что потребует еще и подключения насосного оборудования.

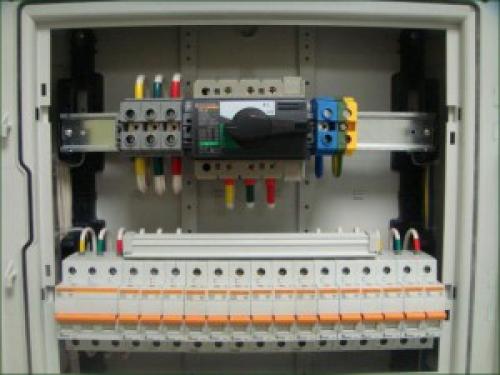

Электрощит

Работа электрооборудования обеспечивается за счет энергии электросети. Для подключения самодельного прибора к последней потребуется сконструировать электрощит. Обязательно потребуется подключить трехфазный ввод. Эту часть работы лучше доверить квалифицированному электрику, так как цена ошибки несоразмерно высока.

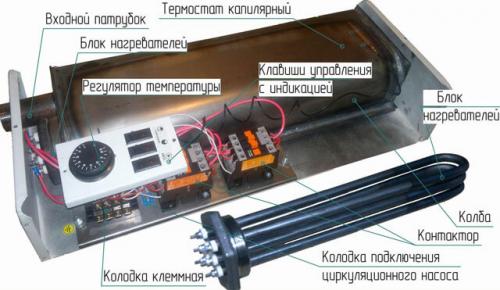

В металлическом щите устанавливается пускатель, автоматика, реле, элементы управления электроприбором. Система обязательно заземляется. Эффективность заземления должна проверяться ежегодно сотрудниками специализированных организаций. Полученные замерами данные обязательно фиксируются в протоколе. Простейший способ выполнения заземления выглядит следующим образом. Под полом размещается конструкция из болта, приваренного к металлическому штырю. К болту прикручивается электропровод, идущий от щита. Как видим, все просто.

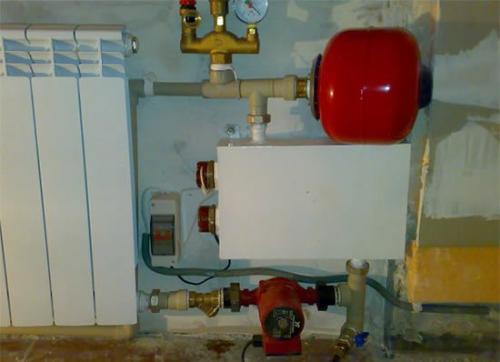

Электрокотел для отопления дома 100 кв м. Характеристики электрического котла «Эван Expert» 9 или 12

Если вам необходим электрокотел для отопления дома (100 квадратных метров), то вовсе не обязательно подбирать оборудование с фиксированной мощностью. Современные производители предлагают к продаже модели по типу вышеупомянутых, которые предоставляют возможность потребителю задействовать оборудование, установив мощность на определенном уровне. В данном случае речь идет пределе от 1 до 12 киловатт. Такие устройства как раз подойдут для площади в 100 квадратных метров, что особенно касается тех владельцев частных домов, которые не исключают вероятность расширения жилой площади.

Электрокотел для отопления дома (100 квадратных метров), преимущества которого описаны ниже, работает за счет ТЭНов, выполненных из нержавеющей стали с ротацией, продлевающей ресурс элементов. Полная автоматизация работы прибора и максимальная энергоэффективность обеспечиваются интеллектуальными системами управления. Устройства способны анализировать уровень температуры за пределами помещения и внутри комнаты. Это указывает на то, что котел имеет встроенный уникальный погодозависимый алгоритм двойного регулирования нагрева. Мощность можно установить самостоятельно, остановив свой выбор на одной из 9 ступеней. Этот параметр будет зависеть от текущего уровня теплопотерь.

Такой электрокотел для отопления дома (100 квадратных метров) достаточно распространен среди потребителей еще и по той причине, что он обладает расширенной комплектацией котельной. Потребители вместе с оборудованием получают расширительный 12-литровый бак, встроенный циркуляционный насос, а также автоматический воздухоотводчик.

Источник: https://domastroevo.ru/stati/samodelnyy-elektrokotel-dlya-otopleniya-elektricheskiy-kotyol-konstrukciya-i-princip-raboty

Отопление своими руками дешево и быстро. Твердотопливные системы отопления

Экономное отопление частного дома без газа можно построить на основе твердотопливного котла. Для его питания используются каменный уголь, кокс, брикетированное топливо и даже обычные дрова. Дольше всех горит каменный уголь, но и стоит он достаточно дорого. Зато отопительная система получается не только экономичной, но и недорогой – самый простой твердотопливный котел отличается вполне доступной стоимостью.

Самое дешевое отопление частного дома без газа строится с применением твердотопливных котлов, иногда и самодельных. Если хочется обеспечить более удобную эксплуатацию системы, следует присмотреться в котлу с небольшим бункером для пеллетного топлива (топливные гранулы). Такие пеллетные котлы работают в автоматическом режиме, требуя лишь периодической загрузки новых порций пеллет.

Работа твердотопливных котлов на дровах осложняется необходимостью слишком частой загрузки дров. К тому же, дров нужно очень много, что увеличивает расходы на эксплуатацию отопительной системы. Стоит только прозевать момент загрузки очередной порции топлива, как в доме начнет становиться прохладнее. Проблема решается установкой специальных твердотопливных котлов длительного горения.

Следует отметить, что отопительные системы, работающие на дровах, могут быть экономичными вплоть до полной бесплатности – дрова можно нарубить в лесу самостоятельно, чем пользуются люди, живущие в небольших населенных пунктах.

Электрокотел для дачи своими руками. Как собрать электрокотел своими руками — 3 проверенных варианта конструкций

Мысль о том, как сделать электрокотел своими руками, посетила меня после покупки негазифицированной дачи. Есть 3 достойных модели для изготовления — это ТЭНовые, электродные (или ионные) и индукционные котлы. Все эти варианты я испробовал и теперь расскажу вам о тонкостях самостоятельной сборки этих котлов.

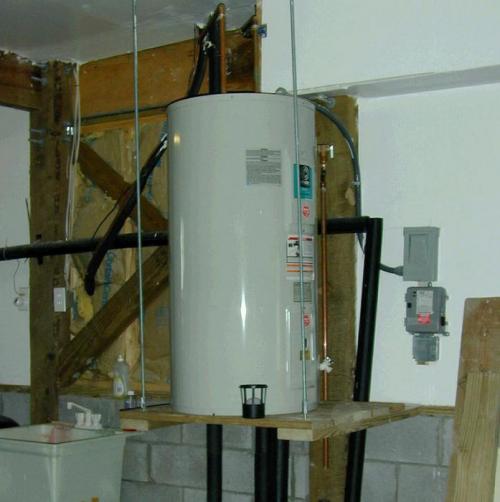

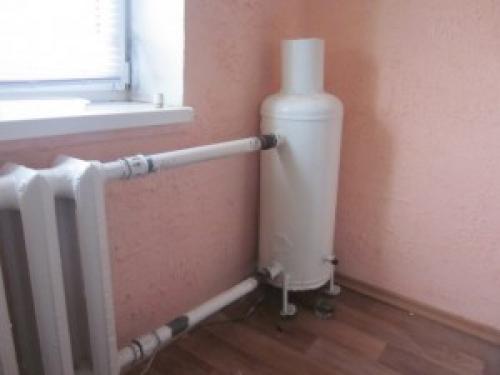

Самодельный электрический котел — это хорошая альтернатива центральному отоплению.

Готовим инструмент

Перед тем как сделать любой электрический котел, нужно позаботиться о хорошем инструменте — это, пожалуй, наиболее слабое место. Собрать сами агрегаты несложно, но, к примеру, без сварочного аппарата это нереально.

Без сварочного аппарата собрать хороший домашний электрокотел не реально.

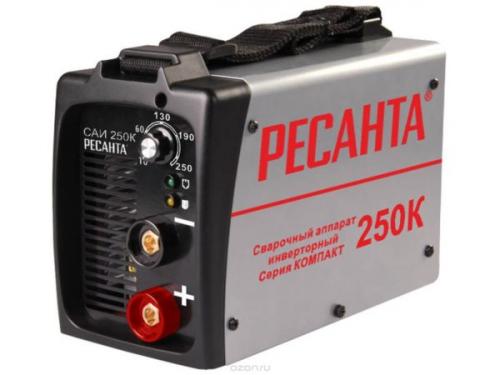

— лучше брать инверторный сварочник (цена начинается от 4700 р.);
— газовым резаком нужно уметь работать, поэтому для домашнего пользования берите плазменные модели (цена от 4300 р.);
— желательно иметь 2 болгарки, большую под диск 230 мм (цена от 2800 р.) и маленькую под диск 125 мм (цена от 1800 р.);
.

Вариант №1. Собираем котел на электрических ТЭНах

Электрокотел на ТЭНах можно смело назвать классикой, этот вид нагревателей известен уже более полувека.

Как работает котел на ТЭНах

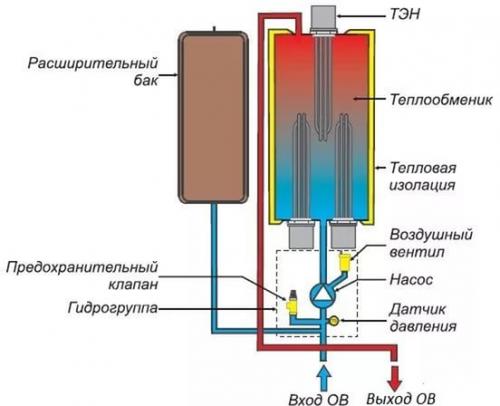

Принцип работы всех агрегатов, в которых используются ТЭНы, одинаков. Котел, бойлер и даже электрочайник функционируют аналогично: на нагревательный элемент, в данном случае это ТЭН, подается напряжение, ТЭН нагревается и от него нагревается жидкость.

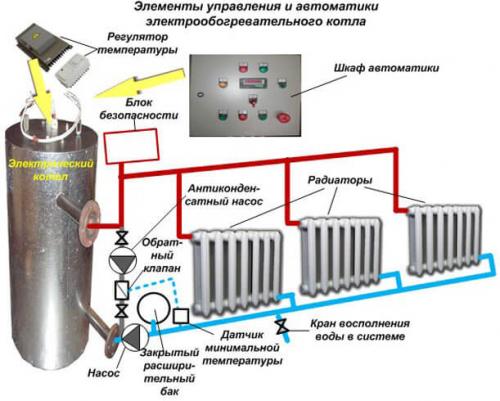

Схема отопительной системы с ТЭНовым котлом.

Достоинства :

Большой выбор ТЭНов с разной мощностью и конфигурацией;
Может использоваться в любой жидкостной системе отопления;
Напряжение подается только на ТЭН, корпус котла изолирован;
Неприхотлив в обслуживании;
Легко регулируется при минимуме управляющей автоматики.

Недостатки :

Высокое энергопотребление, принято считать, что 1 кВт мощности может обогреть 10 м²;
На ТЭНах активно оседает накипь, в среднем 1 раз в год агрегат нужно чистить;
ТЭНы не могут работать без жидкости, поэтому желательно устанавливать датчик холостого хода.

Как собрать котел на ТЭНах

От бытовой сети с напряжением в 220 V и частотой 50 герц могут безболезненно работать агрегаты мощностью до 6 кВт, для котлов с более высоким энергопотреблением желательно монтировать отдельный ввод и делать трехфазную разводку.

Рекомендации
	Заглушка под трубу 159 мм, лучше использовать заводскую полусферу толщиной 10 мм, но за неимением можно приварить лист металла толщиной от 8 мм;
	Для изготовления свода котла , в который будут врезаться ТЭНы, я использовал швеллер с толщиной металла 8 мм;
	Муфта ¾ дюйма , эта муфта потом врежется в купол котла. В нее будет вкручиваться сливной вентиль;
	2 дюймовых патрубка на приток и обратку. В большинстве патрубков я нарезал внутреннюю резьбу, но это не принципиально. Если вам легче работать с наружной резьбой, то можете нарезать по-своему.
	Патрубок под врезку перепускного клапана, он нужен для сброса давления;
	Переходники. В них будут вкручиваться ТЭНы, кстати, ТЭНов в этой модели котла предусмотрено 3. На всех переходниках и патрубках резьбу лучше нарезать сразу. Кроме этого в трубу нужно будет еще врезать переходник под термодатчик и приварить держатели для щитка управления, эти элементы я покажу позже.
	Важные моменты . Сразу заготовьте патрубки с такой же резьбой как на ТЭНах, их нужно вкрутить в переходники, когда вы будете вваривать переходники в свод. Иначе при таком диаметре резьбу поведет. Для остальных переходников этого можно не делать.
	Чтобы разметить свод под врезку ТЭНов я наружный диаметр трубы разбил на 6 одинаковых секторов по размеру радиуса, после чего прочертил 3 сектора. Они получились четко под 120º.
	Вырезаем отверстия . Здесь ничего сложного, размечаем и вырезаем плазменным резаком: Под патрубки для ТЭНов отверстия вырезаются по наружному контуру; Для остальных патрубков это не принципиально.
	Привариваем патрубки . Сразу, полностью обваривать патрубки нельзя иначе их поведет. Поэтому сначала мы прихватываем элементы в нескольких точках, дальше проверяем и подравниваем, если нужно (просто постукиваем молотком) и только после этого накладываем сплошной шов. Переходники под ТЭНы должны выглядывать на 10 мм над сводом котла.
	Промежуточная проверка . Как после прихватывания переходников, так и после капитального обваривания нужно вкрутить ТЭНы на свое место и проверить поместятся ли они в корпус котла.
	Сборка . Вырезаем из швеллера площадку под свод; Прорезаем по центру этой площадки отверстие под патрубок для воздушного клапана и привариваем его; Сбоку вырезаем отверстие под патрубок для термодатчика и привариваем патрубок; Зачищаем все болгаркой. Изнутри площадка должна быть ровной, то есть нужно болгаркой все выступы и заусенца срезать. Патрубки под ТЭНы «выглядывают» только с наружной стороны на 10 мм.
	Расположение патрубка под воздушный клапан .
	Готовый котел . Три вкрученных ТЭНа; Патрубок для воздушного клапана; Подача; Патрубок под датчик термостата; Площадка для крепления котла на стену; Обратка; Площадка под панель управления; Патрубок под сливной вентиль.

Электрокотел своими руками без сварки. Что нужно для самодельного электрокотла?

Чтобы создать электрический котел своими руками, понадобятся такие инструменты и материалы:

большая и маленькая болгарки;
электроды;
диски по металлу, шлифовальный диск;
молоток;
рулетка, мел, маркер;
стальная труба толщиной не менее 3 мм и диаметром 219 мм;

фум лента для герметизации резьбовых соединений;
металлический лист в 5 мм толщиной;
штуцера под манометр и термометр.

Алгоритм того, как сделать электрокотел для обогрева жилища:

Сделать в отрезке два отверстия (на одной стороне либо на противоположных) под трубу 25 мм.
Вырезать отверстие сбоку снизу для установки ТЭНа.
Приварить к полученному отверстию трубу (диаметр 50 мм) с внутренней резьбой.
Взять трубу 25 мм и сделать из нее пять отрезков по 5-10 см (два будут использоваться для патрубков системы теплоснабжения, три – для ножек котла).
Вырезать из листа металла два блина диаметром в 231 мм. Один блин следует приварить с одного края электрокотла. Второй будет использован в качестве верхней крышки агрегата, поэтому в нем нужно сделать два отверстия под штуцера манометра и термометра, и приварить к котлу.

Котел из тэна своими руками. Порядок сборки котла с ТЭНами своими реками

Перед тем, как сделать электрический котел своими руками, стоит позаботиться о наличии надежной линии электропитания. К обычным сетям с напряжением в 220 V и частотой в 50 Гц можно подключать лишь оборудование мощностью не более 6 кВт. Если требуется более мощный котел, для него нужно сделать трехфазную разводку и отдельный ввод.

Итак, начинаем сборку самодельного электрического котла отопления из трубы сечением 159 мм с толщиной стенки в 10 мм. Эта труба послужит корпусом котла. Для него понадобится либо изготовленная в заводских условиях полусфера сечением 159 мм и толщиной 10 мм, либо листовой металл с толщиной от 8 мм аналогичного сечения.

Свод котла, в который впоследствии будут врезаны нагревательные элементы, можно изготовить из швеллера толщиной 8 мм.

В купол котла врезаем муфту сечением ¾ дюйма. В эту муфту мы будем вкручивать сливной вентиль. Кроме того, понадобится 2 патрубка сечением 1 дюйм для притока и обратки. Резьбу на патрубках можно делать как внутреннюю, так и внешнюю. Все зависит от того, с какой вам удобнее работать.

Для сброса излишнего давления нужно подготовить патрубок под врезку перепускного канала. Также вам понадобится 3 переходника, в каждый из которых будет вкручен ТЭН для электрокотла. Еще один переходник нужен будет для термодатчика. Кроме того, понадобятся держатели для автоматики.

Обратите внимание, что резьбу на патрубках и переходниках желательно нарезать сразу.

Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники. Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°.

На следующем этапе приступаем к резке. Закончив с разметкой, с помощью плазменного резака вырезаем отверстия под патрубки для ТЭНов. Их резку следует выполнять только по внешнему контуру. Со всеми остальными патрубками это не имеет принципиального значения.

Приступаем к сварочным работам. Патрубки сперва перехватываем в нескольких точках, чтобы их не повело. Затем проверяем точность расположения, при необходимости слегка простукиваем молотком, а затем выполняем сплошной шов. Важно, чтобы переходники для ТЭНов в электрокотле для отопления своими руками выступали над поверхностью свода котла на 1 см.

Далее необходимо убедиться, что нагревательные элементы полностью поместятся внутри корпуса электрокотла. Поэтому после наложения сплошного шва необходимо вкрутить ТЭНы в переходники.

Приступаем к вырезанию свода из швеллера. В его центре делаем отверстие для патрубка воздушного клапана, после чего привариваем сам патрубок. Сбоку делаем отверстие для термодатчика и также привариваем патрубок под него.

Все выступы, заусенцы и остатки сварочных работ необходимо тщательно зачистить с помощью болгарки. Внутренняя поверхность площадки свода должна быть идеально ровной. Патрубки для установки ТЭНов будут выступать лишь с внешней стороны на 1 см.

У нас получился довольно мощный электрокотел своими руками с 3 ТЭНами. Если вам нужен агрегат попроще, по такому же принципу его можно собрать на 1 или 2 ТЭНа.
