Дефекты деревянных оконных блоков в процессе эксплуатации. Утепление

14.12.2022 в 02:18

Дефекты деревянных оконных блоков в процессе эксплуатации. Утепление

Традиция ежегодно утеплять деревянные окна возникла достаточно давно. Главной причиной ее появления было низкое качество конструкций из дерева, приводившее к появлению щелей и последующему постоянному увеличению их размера, и, как следствие, потерь тепла.

Выпускаемые в настоящее время деревянные окна гораздо более надежны. Тем не менее, их утепление по-прежнему актуально, особенно в тех случаях, когда эксплуатируются старые окна из дерева, а их замена не планируется.

Технология производимого утепления, по сути, представляет собой тщательное закупоривание всех имеющихся в конструкции щелей. Раньше для этих целей использовались поролон, вата, даже газеты, которые сверху заклеивались полосками бумаги. Сейчас разработано и выпускается множество современных материалов на основе резины, поливинилхлорида, полиуретана и подобных им материалов, которые обладают высокими показателями теплоизоляции.

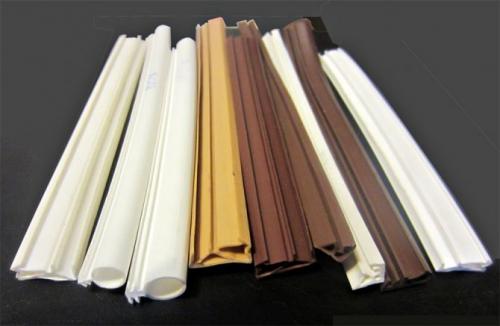

Особую популярность получили в последнее время трубчатые профильные уплотнители, которые, благодаря образующейся внутри конструкции воздушной прослойке, обладают наилучшими теплоизоляционными характеристиками.

Также значительно повышает эффективность утепления окон использование в сочетании с трубчатыми прокладками современных герметиков, которые используются как для приклеивания уплотнителей, так и для самостоятельной изоляции.

При этом герметик наносится в место установки стеклопакета, а уплотнители или прокладки – в зазор между рамой и оконной коробкой, как показано на рисунке ниже.

Дефекты деревянных оконных блоков в процессе эксплуатации. Утепление

Использование современных материалов позволяет выполнять открытие окон для проветривания, что было невозможно при утеплении старыми методами.

Дефекты деревянных оконных блоков в процессе эксплуатации. Утепление

Дефекты деревянных дверей. Распространённые изъяны в конструкции входных дверей

Как распознать дефекты на дверях? По статистике при визуальном осмотре выявляются либо самые серьезные дефекты, делающие нормальную эксплуатацию двери невозможной (брак), либо незначительные визуальные дефекты, типа скола отделки. Самые актуальные для потребителей - средние дефекты, с которыми дверью пользоваться можно, но тяжело. К сожалению, эти минусы, как правило, выявляются только в процессе практического использования конструкции. Что это за изъяны? И что делать, если обнаружились дефекты? Среди типичных дефектов на входных дверях можно обозначить следующие:

  • Частичное или полное самопроизвольное движение двери в открытом состоянии. То есть когда дверь не заперта, и створка приоткрыта в свободном положении. Любое движение, как в сторону коробки (рамы), так и в сторону дальнейшего открывания указывает на изменение линии уровня. Конечно, такое бывает при деформации в архитектурной конструкции здания. Но может быть и при некачественном монтаже коробки, когда нарушается угол. В норме дверная створка при открывании должна замирать в любом положении, не сдвигаясь ни в каком направлении.
  • Клин замка. Дверь становится трудно запирать/открывать. Ключ проворачивается неровно, требуется большое усилие. В наиболее простом случае подобное связано с отслоением полимерного контура, обеспечивающего герметизацию двери и смягчение взаимодействия полотна и дверной коробки. Также подобное случается при деформации дверного полотна в результате регулярного промерзания, когда металлическая дверь контактирует с уличным пространством. Деформации часто наблюдаются и при усадке нового дома. Наконец, причина может крыться в нарушении креплений петель. То есть все описанные случаи связаны с изменением геометрии дверного полотна/дверной коробки. Обычно, данная проблема, как и нарушение угла при неправильном монтаже, устраняется изменением положения полотна в петлях. То есть петли необходимо расслабить, установить полотно в нужную позицию, и, удерживая его в таком положении, вновь затянуть дверные петли. Заодно петли рекомендуется очистить от пыли и смазать любой технической смазкой (графитовое масло, силиконовая wd-40). При совсем небольшом изменении геометрии помогает регулировка эксцентрика, который автоматически предусмотрен в конструкции современных металлических дверей даже эконом класса. Эксцентрик выглядит как небольшое чашеобразное углубление, расположенное в дверной коробке рядом с отверстиями для ригелей. Регулировка эксцентрика осуществляется очень просто с помощью одной отвертки. Если же геометрия двери не нарушена, а замок всё равно заедает, значит, причина в запирающем устройстве. Здесь однозначно рекомендуется обращаться к специализированному мастеру по дверным замкам.
  • Однако нужно уточнить, что если возникли проблемы с цилиндровым замком, тогда они могут заключаться в неисправности "личинки" замка. Такие неисправности часто возникают у недорогих замков невысокого класса взломостойкости. Например, произошел слом штифта или его смещение. Ведь личинка - это кодовая часть запирающего устройства. Принцип работы здесь следующий. Когда в личинку вставляется ключ, его бородка совпадает по форме с нужным расположением штифтов. Нужное расположение штифтов обеспечивает дальнейшее продвижение ключа в замок, чтобы ключ достал до замкового кулачка. Как только это произойдет, с помощью кулачка становится возможным повернуть замковые ригели. Неподходящая бородка или нарушение расположения штифтов не позволяют ключу достать до кулачка, и соответственно открывать/закрывать замок. При самостоятельной замене личинки нужно проверять, чтобы полностью совпадали параметры (габариты сердцевины). Ширина и диаметр всегда одни и те же, а вот длина варьируется. Желательно брать личинку от того же производителя. Среди материалов рекомендуется выбирать латунные личинки. Латунь самый прочный и износостойкий материал, применяющийся для изготовления сердцевины замков. Алюминиевые аналоги более дешевые, но и качество у них хуже. Проблемы с сувальдными замками означают полную замену замка, и рекомендуется доверить эту работу профессиональному мастеру.
  • При монтаже специалисты советуют обращать внимание на закрепление дверной коробки анкерными болтами. Рекомендуется использовать не менее 4 креплений: сверху, снизу и два по центру. Центровые анкерные болты особенно нужны, когда толщина стального листа не превышает 1,5 мм. Потому что в этом случае при установке верхнего и нижнего болта в центре может происходить деформация металлической коробки. Необходимо дополнительное укрепление.
  • Часто недооценивается значение монтажной пены в реализации успешной звукоизоляции. Степень изоляции обеспечивается не только начинкой дверного полотна и коробки, но и качеством пропенивания внутренней полости коробки, которая прилегает непосредственно к проёму. Пену необходимо наносить в два слоя. Сначала следует заполнить с помощью узкой насадки глубокую часть коробки, а затем положить второй слой поверх, который и будет выступать наружу.

Обследование деревянных окон. Экспертиза качества деревянных оконных и дверных блоков

Деревянные оконные и балконные дверные блоки (далее — “изделия”, “оконные блоки”) с листовым остеклением для зданий и сооружений различного назначения должны соответствовать требованиям ГОСТ 11214-2003, ГОСТ 23166-99 и изготавливаться по конструкторской и технологической документации, утвержденной в установленном порядке.

Архитектурные рисунки изделий, а также их габаритные размеры устанавливают в рабочей проектной и технической документации и (или) в договоре на изготовление изделий. Номинальные размеры рамочных элементов, сечений брусков, расположения оконных приборов, петель и функциональных отверстий устанавливают в рабочих чертежах на изготовление изделий.

Конструкция оконных блоков предусматривает распашное открывание створчатых элементов. Допускается при использовании специальных оконных приборов изготавливать изделия с откидным и поворотно-откидным открыванием створок. В оконных блоках одинарной конструкции створки навешивают непосредственно на коробку изделий. Одинарную конструкцию оконных блоков применяют во внутренних и неотапливаемых помещениях. В оконных блоках спаренной конструкции наружные створки навешивают на внутренние с применением различных типов петель. Наружные и внутренние створки дополнительно скрепляют между собой посредством фиксированных соединительных элементов (защелки, завертки, винты), запорные приборы и ручки устанавливают на внутренних створках. В оконных блоках раздельной конструкции наружные и внутренние створки навешивают раздельно на коробку (коробки) изделий, запорные приборы и ручки устанавливают на наружных и внутренних створках. Допускается применение съемных ручек, а также соединение внутренних и наружных створок посредством подвижных соединителей створок (при этом ручки и запорные приборы устанавливают только на внутренних створках). Раздельно-спаренная конструкция оконных блоков представляет собой раздельную конструкцию с тремя рядами остекления, в которой в качестве внутренней створки использована спаренная створка.

Дефекты деревянных конструкций. Описание презентации Классификация повреждений деревянных строительных конструкций. Классификация повреждений деревянных по слайдам

Дефекты деревянных оконных блоков в процессе эксплуатации. Утепление 02Классификация повреждений деревянных строительных конструкций

Дефекты деревянных оконных блоков в процессе эксплуатации. Утепление 03ХАРАКТЕРНЫЕ ДЕФЕКТЫ И ПОВРЕЖДЕНИЯ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ • Дефекты конструкций — это отклонения формы и фактических размеров от проектных параметров, возникшие в процессе изготовления и монтажа. Повреждения конструкций — это снижение качества, нарушение формы и фактических размеров, возникшие в процессе эксплуатации под воздействием нагрузок и условий эксплуатации. • При инженерном обследовании деревянных конструкций особое внимание обращается на места, наиболее опасные в отношении увлажнения и загнивания древесины: дощатые настилы под рулонным ковром, ендовы и карнизные участки покрытия, конструкции у торцовых стен, опорные части конструкций, наличие и состояние гидроизоляции, подоконные участки, нижние брусья стен, верхние грани балок, арок, рам, ферм.

Дефекты деревянных оконных блоков в процессе эксплуатации. Утепление 04Наиболее часто встречаются следующие дефекты и повреждения деревянных конструкций: • загнивание древесины, поражение насекомыми • продольные усушенные трещины, разрывы растянутых элементов в местах ослабления сечения • отклонение от вертикали, выгиб из плоскости, местное выпучивание сжатых элементов • прогибы и изломы изгибаемых элементов • расслоения по клеевым швам клееных деревянных элементов • дефекты соединений (скалывание лобовых врубок и шпонок, срезы нагелей) • механические повреждения с ослаблением поперечного сечения элементов (см. рис. Механическое повреждение поперечного сечения клееной деревянной арки (отрыв четырех слоев на высоту 1, 5 м от опорного)

Дефекты деревянных оконных блоков в процессе эксплуатации. Утепление 05ОСНОВНЫЕ ПРИЧИНЫ ВОЗНИКНОВЕНИЯ ДЕФЕКТОВ И ПОВРЕЖДЕНИЙ • нарушение правил эксплуатации • низкая прочность конструкций (дефекты изготовления) • дефекты узловых монтажных соединений • недостаточная несущая способность оснований • недостаточное опирание несущих конструкций на каменную кладку • нарушение правил производства строительно-монтажных работ — (см. рис. Разрушение опорного узла стрельчатой арки из-за применения металлического башмака от гнутоклееной рамы) • ошибки в проектных решениях • внешние воздействия, превысившие расчетные величины

Дефекты деревянных оконных блоков в процессе эксплуатации. Утепление 06Нарушение правил эксплуатации • Большинство серьезных повреждений и аварий деревянных конструкций, как и других видов строительных конструкций, связано с нарушением правил эксплуатации зданий и сооружений. Чаще всего эти нарушения приводят к загниванию деревянных конструкций. Основные причины загнивания деревянных конструкций: прямое или конденсационное увлажнение, дефекты гидроизоляции, не соблюдение температурно-влажностного режима эксплуатации (см. рис. 1 -4). • Наиболее часто стропильные конструкции повреждаются у торцов зданий, из-за протечек в кровле ввиду небрежно выполненного примыкания рубероидного ковра к парапетным стенам. Возведение различных пристроек и надстроек к существующему зданию приводит к изменению схемы приложения снеговой нагрузки на покрытие и схемы водоотвода с крыши. Если эти вопросы решены неграмотно, то конструкции оказываются перегруженными в зоне снегового мешка, а нарушение водостока приводит к загниванию опорных частей конструкций. • Случаев загнивания КДК очень мало, в частности, отмечены случаи загнивания верхней зоны сечения арок под прогонами, а также зафиксировано загнивание арок, расположенных в противопожарных зонах складов минеральных удобрений. Для повышения огнестойкости арок, по требованию пожарников, поперечное сечение конструкций в этих зонах обшили оцинкованной жестью с прокладкой из асбеста. Сечение деревянного элемента оказалось в замкнутом пространстве без вентиляции, что привело к конденсации влаги на поверхности арок и загниванию древесины. После случаев обрушения таких арок было принято решение снять эту обшивку. • Характерная ошибка при эксплуатации чердачных помещений — глухая заделка слуховых окон (листами фанеры или остекление). Это не только нарушает режим проветривания деревянных конструкций, но и приводит в летний период к повышению температуры внутри чердачного помещения (t >50°С, особенно при использовании в покрытии кровельного железа). По этой причине наблюдается разрыв нижних растянутых поясов деревянных ферм из-за «текучести» древесины при высоких температурах. • Балки чердачных перекрытий в старых зданиях часто полностью засыпаются шлаком, что ведет к поверхностному загниванию деревянных балок на глубину 2. . . 3 см, однако при сверлении в глубину сечения древесина, судя по белому цвету стружки, зачастую имеет здоровый вид. Другой ошибкой является обертывание толем опорных концов балок или даже полное обертывание толем балок по всей длине, что способствует конденсации влаги на поверхности древесины и препятствует проветриванию конструкций. Достаточно проложить слой гидроизоляции под опорную подушку или опорную часть балки, соприкасающуюся с кирпичной стеной. • Механические повреждения деревянных конструкций случаются, как правило, при погрузочно-разгрузочных работах внутри зданий и сооружений.

Дефекты дверей. Дефекты дверного полотна и откосов.

Технические требования:
1.1. Двери изготовляют в соответствии с требованиями настоящего стандарта по стандартам и ТУ на конкретные типы, размеры и конструкцию этих изделий и рабочим чертежам, утвержденным в установленном порядке.

1.2. Отклонения от номинальных размеров изделий и их сборочных единиц устанавливают в соответствии с ГОСТ 6449.1, и их значения должны обеспечивать отклонения от номинальных размеров зазоров в притворах не более +2 мм, а для изделий высшей категории качества – не более +1,5 мм.

Предельные отклонения от номинальных размеров изделий и их сборочных единиц, от размеров шиповых соединений и свободных размеров деталей не должны превышать установленных в приложении 1.

1.3. Двери, их сборочные единицы и детали должны иметь правильную геометрическую форму.

Покоробленность деталей не должна превышать значений предельных отклонений размеров деталей по свободным размерам, указанным в п.2.2.

Отклонение дверных полотен от плоскостности не должно превышать 2 мм по высоте, ширине и диагонали.

Отклонение от перпендикулярности сторон дверных полотен не должно превышать 2 мм на 1 м.

В угловых шиповых соединениях коробок высота провесов не должна превышать 0,5 мм, а в угловых соединениях обвязок полотен – 0,3 м. Зазоры в заплечиках шиповых соединений коробок не должны быть более 1 мм.

Провесы по торцам шиповых соединений в полотнах не допускаются, а в коробках не должны быть более предельных отклонений от номинальной длины деталей.

1.4. Для изготовления дверей применяют натуральную древесину, древесные плиты, фанеру, полимерные материалы, металлический прокат и алюминиевые профили, клеевые и лакокрасочные материалы, стекло, дверные приборы, крепежные элементы и др. материалы и изделия, удовлетворяющие требованиям стандартов и ТУ на эти материалы и изделия.

Способ ремонта зависит от функций дверей, так как требования к ним по теплоизоляции, звукоизоляции, гидроизоляции различны. Для определения состояния дверей, как и для окон, используют ведомость обследования. Дефекты внутренних дверей и их причины приводятся в таблице ниже:

Дефекты внутренних дверей

(20) Вспучивание, искривление многослойных створок во многих случаях делают невозможным закрывание двери. Под действием влажного воздуха, а также из-за ошибок, допускаемых при изготовлении, возникает коробление древесины. Правильная технология склеивания предупреждает такие дефекты. Ремонт может быть необходим только для прекращения движения воздуха между листами. Искривления, коробления многослойных дверных створок вызываются дефектами древесины и нарушением технологии изготовления, но могут быть и результатом плохого ухода. Если использовали некачественную древесину или плиту, то ремонт не имеет смысла, нужно заменить все полотно двери. При небольшом искривлении дефект полотна компенсируют подгонкой рамы. Иногда снимают старую обивку двери, делают новую. Важно, чтобы с обеих сторон напряжения были одинаковые.

(21) Отслоение листов происходит в большинстве случаев из-за нарушения технологии склейки или плохого качества клея, но может быть и результатом неправильной транспортировки, складирования, попадания влаги, появившихся трещин и изломов. На влажность древесина рамы створки и материал покрывающего листа реагируют по-разному. Под действием напряжений лист даже при идеальном приклеивании отпадает или лопается на куски. Отслоившиеся листы покрытия двери ремонтируют, приклеивая их под прессом. Ремонтировать древесно-волокнистую плиту на месте трудно, поэтому ее обычно заменяют. Проломы, трещины и другие повреждения происходят из-за безответственного обращения с дверью. Дверные полотна, покрытые многослойными листами, ремонтируют, заменяя верхние, поврежденные слои фанеры. Древесно-волокнистые плиты, как правило, заменяют. Дефекты древесины в виде трещин, изломов, выбоин обычно могут быть отремонтированы. Трещины, небольшие отколы заделывают шпаклевкой, клиновидными рейками. Выпадающие сучки и заметные выбоины заделывают заплатами.

Дефекты дверных блоков. Основные дефекты окон и дверей и причины их возникновения

Основными дефектами окон является: гниение окон, подоконных досок и переплетов, перекос и неплотность оконные перекосы, дверных полотен, неисправность оконных приборов, уплотнение и износ уплотняющих прокладок створных частей переплетов, разрушение окраски оконных переплетов и отставание замазки, неплотное сопряжение стального слива с коробкой окна и откосами и его недостаточный вынос от стены, промерзание филенок в балконных дверях, повышенная воздухопроницаемость, проникание атмосферной влаги через заполнения оконных проемов в панели стен и помещения, недостаточная плотность соединения наружных и внутренних прокладок в притворах переплетов (полотен), стяжных винтов, стопоров или металлических реек с отверстиями, служащих для закрепления переплетов в требуемом положении, крепления стекол в переплетах; отсутствие или загрязнение отверстий для отвода наружу конденсата, образующегося в межрамном пространстве.

Причинами гниения заполнений окон и дверей являются применение сырых изделий, плохая гидроизоляция от стен, намокание при отсутствии или неправильном устройстве сливов, проникание атмосферной влаги и неплотности между стеной и коробкой или при недостаточном выносе отливов переплетов, а также конденсация влаги в межрамном пространстве.

При использовании влажных лесоматериалов для блоков окон и дверей или при их намокании в процессе строительства набухшие переплеты впоследствии усыхают, коробятся, а в притворах образуются неплотности. Набуханию переплетов и полотен балконных дверей от атмосферной влаги и их загниванию способствует также несвоевременное возобновление окраски переплетов и обмазки стекол.
