Устройство свайно-винтового фундамента.

20.07.2023 в 10:07

Устройство свайно-винтового фундамента.

Устройство свайно-винтового фундамента. — это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам :

  • Способ действия (висячие и сваи-стойки).
  • Тип ствола (монолитные и оболочечные)
  • Материал (деревянные, металлические, железобетонные)
  • Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Устройство свайно-винтового фундамента.

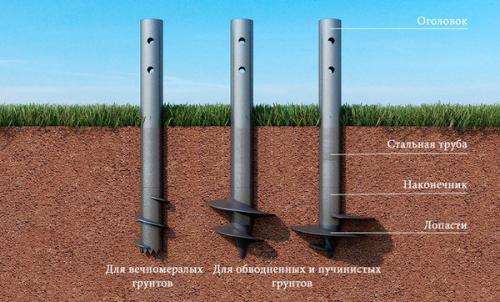

Виды свай

Винтовые сваи имеют два основных вида:

  • Сварные.
  • Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи :

  • Однолопастные.
  • Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные . Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Устройство свайно-винтового фундамента.

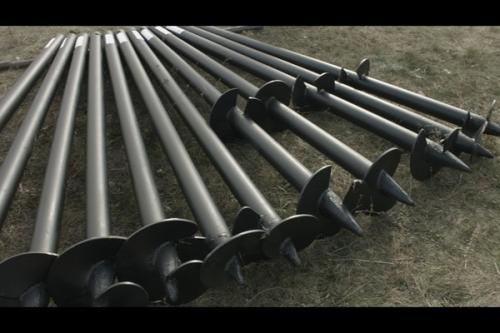

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра :

  • ВС-57.
  • ВС-76.
  • ВС-89.
  • ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используютс я.

Устройство свайно-винтового фундамента.

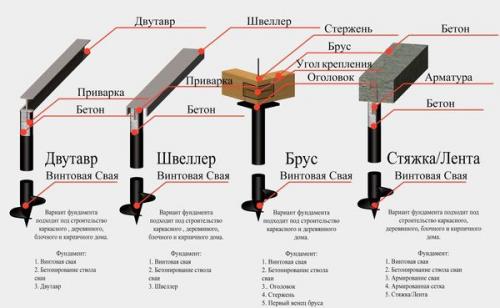

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Фундамент на винтовых сваях расчет. Калькулятор для расчета количества винтовых свай Online

При покупке свай винтового типа и монтаже качественного свайно-винтового фундамента, особое значение имеет правильный расчет. На основе расчета подбирается нужное количество, необходимое для реализации проекта, определяется правильное расстояние между сваями, несущая способность свайного фундамента и размер свайного поля. Провести подсчет количества свай для фундамента своими силами достаточно сложно – для этого нужно взвесить и проанализировать большое число параметров. Однако, чтобы приблизительно представить себе, сколько свай вам потребуется и какие расходы вы понесете в ходе реализации проекта, можно использовать наш калькулятор.

Как рассчитать количество свай с помощью Online калькулятора?

Использование калькулятора – это отличный вариант для всех тех, кто собирается возводить свайный фундамент. Подобные программы, не требующие установки на ваш персональный компьютер, получили большую популярность при расчете пластиковых окон и различных строительных материалов. И теперь компания «РУС-СВАЯ» предлагает вам использовать их и для покупки свай. При этом пользоваться калькулятором очень просто. Перед собой вы видите интерактивную форму с несколькими полями для ввода данных.

Всё что вам нужно, это указать следующие параметры:

  • Сторона A;
  • Сторона B;
  • Количество углов;
  • Тип строения;
  • Тип грунта;
  • Наличие печки;
  • Планируемая высота пола строения над землей.

Расчет проводится по сложным математическим алгоритмам и результат вы получаете практически мгновенно. После нажатия кнопки подтверждения данных вы увидите не только количество, но также их диаметр и длину свай. Все эти параметры будут иметь большое значение при выборе свай под конкретный тип строения.

Основные достоинства использования калькулятора

Калькулятор позволяет вам получить нужный результат с минимальными затратами времени и сил.

Вот основные достоинства, объясняющие его большую популярность:

  1. Расчеты проводятся с высокой степенью точности. Все вычисления производит машина, так что вы оказываетесь застрахованы от ошибки. Ранее для того, чтобы провести расчет заказчикам приходилось вооружаться ручкой и бумагой. Это отнимало неоправданно много времени и приводило к ошибкам. С появлением удобного онлайн-инструмента всё изменилось.
  2. Высокая скорость расчета. Если сроки поджимают, а приобрести сваи нужно быстро, использование калькулятора станет оптимальным решением. Обратите внимание на то, что программа обрабатывает все введенные данные за считанные секунды.
  3. Большая универсальность использования. Наш калькулятор может работать с большим количеством самых разных параметров. В частности, на выбор пользователя предоставляется несколько вариантов строений и типов грунта – вы обязательно найдете то, что вам нужно. В результате, с использованием такого калькулятора, вы без труда проведете все нужные расчеты.
  4. Отсутствие необходимости долгой установки. Если ранее расчетные программы требовали от вас длительного скачивания и установки на компьютер, с появлением онлайн-калькулятора вы можете проводить расчеты в режиме реального времени. Программа проста и понятна и работает непосредственно с самого сайта.

Свайно-винтовой фундамент недостатки. Недостатки свайно-винтового фундамента, ограничения в его использовании

  • Главная
  • Статьи
  • Недостатки свайно-винтового фундамента, ограничения в его использовании

Устройство свайно-винтового фундамента. 04

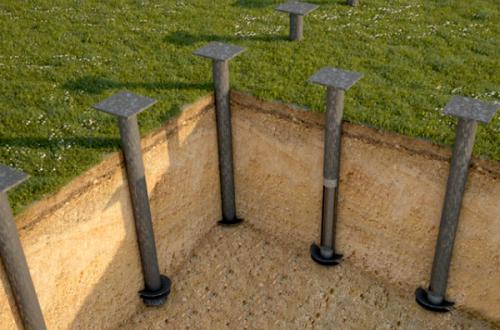

Недостатки свайно-винтового фундамента, ограничения в его использовании

Свайно-винтовой фундамент является одним из наиболее распространенных типов фундаментов. Он имеет много преимуществ, он довольно универсален и удобен. Однако, он не лишен недостатков, которые очень важно учитывать при выборе типа основания для здания. К тому же не всегда целесообразно использовать свайно-винтовой фундамент, ведь он имеет свои ограничения в использовании.

Недостатки свайно-винтового фундамента

  1. Отдельные виды земли, к примеру, грунт с каменистыми включениями не подходят для установки в него винтовых свай. В таком случае существует огромная опасность того, что защитный слой металлической трубы испортится. И основание прослужит не долго, покроется ржавчиной, и уже через пару лет придется менять фундамент, что обойдется очень дорого, и займет много времени и сил.
  2. Очень важно, чтоб винтовая свая имела антикоррозийную обработку. Довольно часто хозяева и строители экономят на этом, и пренебрегают дополнительной обработкой сваи. Таким образом, свая начинает быстро портиться и гнить.
  3. Если свая закручена, то невозможно проверить, есть ли у неё скрытые повреждения.
  4. Если использовать в строительстве фундамента винтовые сваи, то в таком случае от подвальных помещений придется отказаться.
  5. Завод производитель не может в полной мере контролировать качество сварки шва. Из-за этого могут возникнуть проблем с его прочностью и неожиданные неприятные ситуации.
  6. Если менеджеры по продажам не квалифицированы, то они в стремлении продать свой товар могут искусственно уменьшать стоимость материала в счет сокращения нужного количества свай.

Недостатки свайно-винтового фундамента важно учитывать, ведь только так вы можете подобрать себе наиболее оптимальный вариант основания для постройки. При этом свайный фундамент имеет свои ограничения в применении.

Ограничения для свайного фундамента

Свайный фундамент плохо работает в горизонтальной подвижной земле. Это может быть набухающий грунт, просадочный. Тип земли определяется только в лабораторных условиях после исследований. Поэтому очень важно перед установкой фундамента провести тщательное геологическое исследование. Вследствие мало устойчивого грунта и большой вероятности опрокидываний, лучше всего отдать предпочтение жесткому железобетонному ростверку.

Также нередко при строительстве свайного фундамента появляются сложности со строительством цоколя. Важно заполнять место между свай, производить забирку так же, как и в конструкциях столбчатого фундамента. А это может привести к дополнительным финансовым и энергетическим затратам.

Свайно-винтовой фундамент: плюсы и минусы. Разбираем плюсы и минусы свайно-винтового фундамента

Широкое применения винтовых свай обусловлено экономичностью такого метода устройства фундамента в частном строительстве.

Помимо очевидных преимуществ, необходимо учитывать ограничения для технологии.

Настоящая статья поможет разобраться, стоит ли использовать в качестве основания под коттедж металлические винтовые опоры.

Преимущества

От правильности выбора основания зависит надежность и стойкость планируемого сооружения. Чтобы оценить преимущество свайно-винтовых свай, необходимо проанализировать ряд факторов:

Широкое применение винтовых свай обусловлено экономичностью такого метода устройства фундамента в частном строительстве.

Помимо очевидных преимуществ, необходимо учитывать ограничения для технологии.

Настоящая статья поможет разобраться, стоит ли использовать в качестве основания под коттедж металлические винтовые опоры.

От правильности выбора основания зависит надежность и стойкость планируемого сооружения.

Чтобы оценить преимущество свайно-винтовых свай, необходимо проанализировать ряд факторов:

  • Экономичность: свайно-винтовой фундамент является одним из самых доступных и дешевых способов устройства фундамента.
  • Быстрота монтажа: винтовые сваи можно установить быстро и легко, что ускоряет процесс строительства.
  • Простота монтажа: свайно-винтовой фундамент не требует сложной монтажной техники и не требует специальных навыков.
  • Устойчивость: свайно-винтовой фундамент обеспечивает устойчивость и стабильность сооружения.
  • Маленькие размеры: винтовые сваи имеют сравнительно небольшие размеры, что позволяет использовать их в ограниченных пространствах.
  • Минусы:
    • Ограничения по глубине: винтовые сваи могут быть ограничены глубиной, что может привести к неустойчивости фундамента.
    • Ограничения по нагрузке: винтовые сваи могут быть ограничены нагрузкой, что может привести к повреждению фундамента.

В целом, свайно-винтовой фундамент является популярным выбором для частного строительства из-за его экономичности, быстроты монтажа и простоты монтажа. Однако, необходимо учитывать ограничения, связанные с глубиной и нагрузкой, чтобы обеспечить надежность и стойкость сооружения.

  1. Стоимость . В отличие от применения обычных столбчатых опор и мелкозаглубленной ленты, устройство винтовых свай обойдется застройщику на 20-30% дешевле. А если речь идет о необходимости закладывания железобетонный ленты или монолитной плиты на значительную глубину, то экономия составит гораздо больше.
  2. Сложность строительства . Трудовые затраты на устройство свайно-винтового фундамента напрямую зависят от типа конструкции будущей постройки, а также необходимости заглублять опоры ниже линии промерзания. На участках с особенно зыбкой почвой целесообразно дополнительно устраивать дренажную систему. Если планируется возведение малогабаритной постройки с небольшим весом, то для устройства винтовых свай достаточно 3 человек. Но для крупномасштабного строительства придется нанимать специальную технику. экскаваторы с гидравлической головкой, буровые установки и другие машины.
  3. Скорость монтажа . Для устройства представленного типа фундамента не требуется проводить земляные работы. К тому же, после вкручивания свай можно сразу переходить к следующему этапу строительства. Как правило, монтаж такого фундамента не занимает дольше 2-х дней.
  4. Сезонность . Устройством свай можно заниматься в любое время года, что является несомненным преимуществом, ведь работа с бетонными смесями зимой сопровождается дополнительными затратами на противоморозные добавки.
  5. Рельеф участка . Применение винтовых свай особенно целесообразно, если для площадки характерны большие перепады по высоте (до 8 м). Железобетонные фундаменты также справляются с этой задачей, но это обойдется застройщику в несколько раз дороже.
  6. Просадочность грунта . Винтовые сваи лучшим образом подходят для строительства фундамента в условиях с влагонасыщенными почвенными массивами, подверженными силам пучения.
  7. Ремонтопригодность . Если по какой-либо причине одна из опор лопнет в процессе эксплуатации, ее можно оперативно заменить на новую без ущерба для целостности конструкции.
  8. Тепло- и гидроизоляция . Особенность конструкции такого типа фундамента предполагает воздушный зазор между поверхностью грунта и нулевым перекрытием дома. Благодаря этому влажность и температура земли никак не влияют на само сооружение.
  9. Перспективы для застройщика . В будущем, если хозяин дома захочет увеличить площадь постройки, возможно ввинчивание дополнительных опор для усиления конструкции.
  10. Срок службы . Качественные металлические опоры, тело которых усложнено лопастями различной конфигурации, могут прослужить до 80 – 100 лет.

Свайно винтовой фундамент калькулятор. Калькулятор стоимости свайного фундамента

Устройство свайно-винтового фундамента. 05

Уважаемые посетители, в этом разделе нашего сайта вы можете рассчитать ориентировочную стоимость проекта по возведению свайно-винтового фундамента.

РАСЧИТАТЬ СТОИМОСТЬ ФУНДАМЕНТА НА ВИНТОВЫХ СВАЯХ

Вернуться к предыдущему шагу Очистить

Калькулятор винтовых свай является удобным вспомогательным способом самостоятельно оценить приблизительную стоимость фундамента, если планируется возведение малоэтажного жилого или дачного дома, бани, хозяйственных и надворных построек, любых других сооружений, нуждающихся в надежном основании. Этот инструмент удобен для людей, не обладающих специальными знаниями в строительстве, которые желают сопоставить различные варианты решений и понимать предстоящие расходы. При помощи нашей программы Вы имеете возможность самостоятельно выполнить расчет онлайн, не прибегая к помощи инженера-проектировщика. Полученный результат окажется приблизительным, так как в нем не учтены такие важнейшие параметры, как тип и несущая способность грунта, наличие на участке плотных слоев почвы, уровень грунтовых вод и множество других данных. Не приняты во внимание и данные о нагрузке, которую будет оказывать на фундамент конкретное сооружение с учетом его особенностей.

Принцип расчета

Предлагаемая нами программа-калькулятор основана на обобщенных правилах и характеристиках, применимых к сооружениям без повышенных требований к уровню надежности объекта. Нагрузки от различных типов сооружений также приняты усредненными, без учета распределения по площади свайного фундамента. Климатические особенности и характеристики почв соответствуют Московской области. Чтобы самостоятельно получить ориентировочный расчет необходимого количества винтовых свай и узнать их цену, заполните следующие данные в выпадающих окнах программы:

  1. Укажите тип сооружения, которое желаете построить.
  2. Задайте его наружные размеры (длина и ширина).
  3. Выберите, требуется ли услуга монтажа.
  4. Ознакомьтесь с результатом.

Программа на основании указанной Вами информации подберет тип необходимых винтовых свай из производимого нами ассортимента, укажет их количество и цену. Если выбрана услуга установки – калькулятор укажет стоимость работы наших специалистов.

Как использовать расчет

Таблицу с рассчитанными параметрами фундамента можно сохранить себе на электронную почту, указав в соответствующем окне ее адрес. Нужно понимать, что эти цифры служат предварительным ориентиром. Окончательную стоимость работ по строительству свайного фундамента Вы получите после согласования со специалистами компании «ЭкоФундамент». Для этого потребуются проведение анализа на участке будущего строительства, изучение данных о планируемом к возведению сооружении – его материале, высоте и толщине стен, размещении внутренних перегородок, многие другие факторы. Исходя из собранной информации инженеры рассчитают точную потребность в количестве и параметрах необходимых свай, учтут работы по их укреплению и формированию единого свайного поля. Проект дорабатывается, и формируется окончательная смета, учитывающая все требования строительных нормативов. Также учитываются данные о расположении объекта – его удаленности, транспортной доступности.

Оставьте заявку на сайте или свяжитесь с нашими менеджерами для получения более подробной информации о продукции и услугах компании «ЭкоФундамент».

Если вы хотите самостоятельно забрать винтовые сваи, то используйте калькулятор объема и веса винтовых свай. Калькулятор вычислит оптимальный вариант выбора техники для транспортировки продукции.
