Теплый пол работает по  тому же принципу, что и обычные радиаторы, просто он иначе расположен. Батареи стоят вертикально под окнами. Теплый пол — это, условно, большая положенная на бок батарея: он расположен горизонтально и занимает всю площадь помещения. За счет этого дом отапливается более равномерно. В трубы водяного теплого пола, как и в радиаторы, подается жидкость — обычно это вода, но ее температура меньше, чем в радиаторах.

Часто теплый пол дополняет радиаторную систему, но современные технологии позволяют использовать теплый пол и как основное отопление. У меня именно так: на первом этаже водяной теплый пол вмонтирован в бетонную стяжку, а на втором сделан «сухим» способом на деревянном перекрытии.

Отапливать дом целиком теплыми полами я решил главным образом потому, что планировал поставить тепловой насос. Тепловой насос — это современное и технологичное решение. К  тому же это было чуть дешевле, чем платить 500 000  Р за подключение газа. Я присмотрел недорогой тепловой насос мощностью 8 кВт.

Что такое тепловой насос

Это аппарат, который использует геотермальное тепло — то есть забирает его из земли. Грунт ниже уровня промерзания круглогодично имеет положительную температуру. Я живу под Санкт-Петербургом, где такая температура — около +6 °C. Тепловой насос использует эту энергию и способен отапливать дом. Устройство работает от электричества. На каждый потребляемый 1 кВт электричества тепловой насос выдает 3—4 кВт тепловой энергии.

Наибольшую эффективность насос показывает как раз при отоплении теплыми полами. Это связано с тем, что в последние нужно подавать воду с низкой температурой: +30…35 °C. В случае с радиаторами пришлось бы греть воду до +70 °C и не факт, что мощности теплового насоса хватило бы для обогрева всего дома в морозы.

Но позже от теплового насоса пришлось отказаться: я выходил за рамки бюджета. В итоге решил обогревать дом электричеством по ночному тарифу. Для такой системы теплые полы тоже хорошо подошли.

Ночной тариф на электричество у нас почти в два раза дешевле дневного. Согласно, стоимость киловатта по дневному тарифу — 4,96  Р , по ночному — 2,68  Р .

Вот так происходил монтаж геоколлектора для теплового насоса. 800 м трубы уложены в четырех траншеях ниже глубины промерзания грунта. Сейчас все это не задействовано, но у меня еще теплится идея установить тепловой насос

Я сразу отказался от электрокотла, так как он показался мне дорогим и ненужным для моего случая.

Принцип действия моей системы такой: с 23:00 до 07:00 включается ТЭН — своего рода большой кипятильник, который нагревает буферную емкость объемом 1000 л. Вода в ней нагревается до +90…95 °C и затем в течение дня подмешивается в теплые полы. Полы постепенно забирают тепло, и к концу дня в буферной емкости температура воды обычно опускается до +30…40 °C.

Если погода не слишком морозная или мы затапливаем в доме камин, полы расходуют меньше энергии и температура воды в баке опускается не так сильно.

В 23:00 снова включается ТЭН и начинается новый цикл: бак нагревается всю ночь, чтобы днем отдавать запас энергии и остывать., за 8 ночных часов мне удается запасти более 70 кВт тепловой энергии и это обходится где-то в 190  Р .

В качестве теплоносителя, то есть жидкости, которая циркулирует в системе отопления, у меня используется вода. Иногда в частных домах вместо воды заливают антифриз, но это более дорогой вариант и он больше подходит, например, для дач, где зимой не живут: антифриз точно не замерзнет в трубах, и их не разорвет из-за перепадов температур.

Тёплый пол на даче под ламинат. Монтаж кабелей

Чтобы уложить электрический теплый пол на даче своими руками на основе нагревательных кабелей, необходимо учитывать:

• тип кабеля;
• тип покрытия пола в помещении;
• минимальные допустимые промежутки между кабелями при их укладке.

При монтаже не следует превышать интервал в 20 см, чтобы не было зон без обогрева. Для деревянного пола нужно использовать терморегуляторы с двумя датчиками температуры и ограничителем, благодаря которому можно контролировать максимальные значения. Обогрев теплого пола на даче на деревянный пол с использованием вышеупомянутого терморегулятора безопасен, поскольку температура никогда не будет превышать установленный предел. Для пола, отделанного древесным материалом, используются нагревательные кабели емкостью 10 – 18 Вт/м.

На ровном покрытии в помещении выкладывают последовательно:

• теплоизоляционный слой
• полиэтиленовую пленку;
• металлическую сетку.

Затем прикрепляют греющий кабель к металлической сетке с помощью зажимов. Если на слое теплоизоляции сделаны специальные наконечники, для закрепления греющего кабеля можно использовать монтажную ленту. После разворачивания нагревательных кабелей установите датчик температуры пола и вылейте стяжку с добавлением пластификатора толщиной около 50 мм. Все покрытие кабелей, включая соединительную втулку, должно быть полностью залито стяжкой при укладке.

На следующем этапе монтажа, после стяжки подключают систему кабелей с использованием контроллера температуры. Терморегулятор должен быть установлен в утопленной электрической коробке. Кабель с датчиком температуры помещают в защитную трубку, запечатанную на конце, которую нельзя сгибать под прямым углом, необходимо сохранить дугу. Обогрев включают после высыхания стяжки.

Пол на даче из чего лучше сделать. Как сделать пол в частном доме из досок

Пол из досок в один слой. Является самым простым вариантом пола. Подходит такая конструкция исключительно под летние постройки или жилье в теплых странах. Если в проекте здания предусмотрено что балки пола монтируются в стенах, то расстояние от одной балки до другой, чаще всего, слишком большое, чтобы выполнить сразу кладку досок.

Чтобы обеспечить необходимую прочность, потребуется укладка лаг. Если планируется устраивать пол поверх опорных столбов, то размещение балок сразу можно сделать таким, которое требуется.

Теперь, поверх несущих балок укладывается лаги, которые выставляются строго горизонтально, для этого используют деревянные прокладки и клинья. Проверив расположение всех лаг уровнем, их нужно прикрепить на балки при помощи гвоздей, после чего прибить к ним половую доску.

Пол из досок в два слоя

Для обустройства такого пола потребуются существенно большие затраты и усилия, но это компенсируется снижением теплопотерь. Для устройства чернового пола лучше использовать хвойную древесину. Чтобы сэкономить, можно пользоваться не обрезной доской или горбылем.

Чаще всего, в пространстве от чернового до чистового пола укладывается теплоизоляция.

Как теплоизоляцией, можно пользоваться керамзитом, смесью глины и древесных опилок либо соломой. Естественно, можно пользоваться и современными материалами – пенопластом или экструдированным пенополистиролом. На теплоизоляцию производиться укладка чистового пола (шпунтованная доска).

Пол из бетона

Бетонный пол обустраивают в несколько этапов:

• Первым делом, производится разметка. Тут лучше использовать лазерный уровень. После его установки, он в нужных местах разметит стены под будущий пол. Чтобы разметить уровень по центру помещения, от отметок в стенах натягиваются нитки.
• Далее делаем гравийную отсыпку. Это – теплоизоляция в вашем полу. Землю следует очистить от растений, чтобы не проросли через пол. После этого, вбить колья, так, чтобы их уровень не доходил до уровня будущего пола на 100 мм. Отсыпка начинается от стенки, находящейся напротив двери. После засыпки всей площади, гравий разравнивается и утрамбовывается, а колышки удаляются.

• На следующем этапе, насыпается песок, утрамбовывается и разравнивается.
• Обустройство правильной гидроизоляции играет огромную роль, влагоизоляция бетонного пола обычно производиться полиэтиленовой пленкой, толщина которой не меньше 250 мк.
• Далее, производим заливку. Первым делом, следует установить уровень из маяков, в качестве которых используют деревянные или металлические рейки, расстояние между которыми равно от 1 до 1,5 м. Верхним краем рейки должны соприкасаться с натянутыми нитками. Затем, веревочная разметка убирается.
• Теперь производиться заливка межреечного пространства бетоном, от конца помещения к двери. После этого, бетон выравнивают при помощи правила.

После «схватывания» бетона, следует произвести демонтаж реек, и заполнение пустот при помощи раствора. Для выравнивания раствора в щелях используется «терка» под штукатурку. После этого пол накрывается полиэтиленовой пленкой на месяц. Лучше, периодически производить увлажнение бетона. Это даст возможность для набора бетоном максимальной прочности.

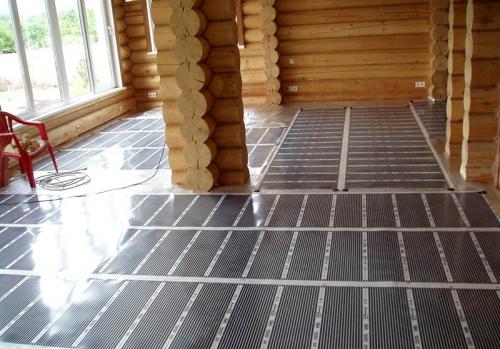

Теплый пол на даче на деревянный пол

При выборе теплого пола для дачи на дерево возникает дилемма: какую систему отопления выбрать – электрическую или водяную. Последний способ наиболее затратен, а электроподогрев в несколько раз дешевле, чем отопление с помощью воды.

На высокую стоимость установки влияют не только цены на трубы и распределители, но прежде всего оборудование котельной. Электрический обогрев не занимает много места в помещении, а монтаж его легок и прост. О том, как сделать электрический теплый пол на даче своими руками, пойдет речь ниже.

Монтаж кабелей

Чтобы уложить электрический теплый пол на даче своими руками на основе нагревательных кабелей, необходимо учитывать:

• тип кабеля;
• тип покрытия пола в помещении;
• минимальные допустимые промежутки между кабелями при их укладке.

При монтаже не следует превышать интервал в 20 см, чтобы не было зон без обогрева. Для деревянного пола нужно использовать терморегуляторы с двумя датчиками температуры и ограничителем, благодаря которому можно контролировать максимальные значения. Обогрев теплого пола на даче на деревянный пол с использованием вышеупомянутого терморегулятора безопасен, поскольку температура никогда не будет превышать установленный предел. Для пола, отделанного древесным материалом, используются нагревательные кабели емкостью 10 – 18 Вт/м.

На ровном покрытии в помещении выкладывают последовательно:

• теплоизоляционный слой
• полиэтиленовую пленку;
• металлическую сетку.

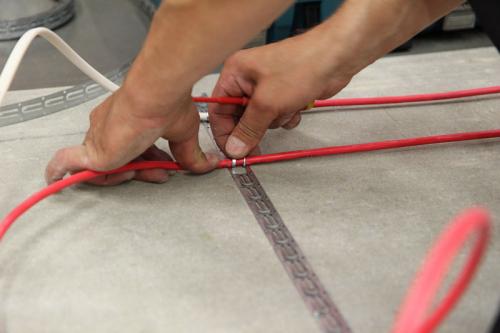

Затем прикрепляют греющий кабель к металлической сетке с помощью зажимов. Если на слое теплоизоляции сделаны специальные наконечники, для закрепления греющего кабеля можно использовать монтажную ленту. После разворачивания нагревательных кабелей установите датчик температуры пола и вылейте стяжку с добавлением пластификатора толщиной около 50 мм. Все покрытие кабелей, включая соединительную втулку, должно быть полностью залито стяжкой при укладке.

На следующем этапе монтажа, после стяжки подключают систему кабелей с использованием контроллера температуры. Терморегулятор должен быть установлен в утопленной электрической коробке. Кабель с датчиком температуры помещают в защитную трубку, запечатанную на конце, которую нельзя сгибать под прямым углом, необходимо сохранить дугу. Обогрев включают после высыхания стяжки.

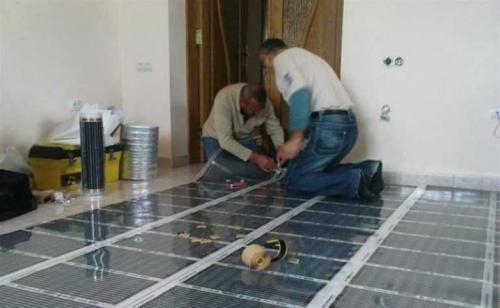

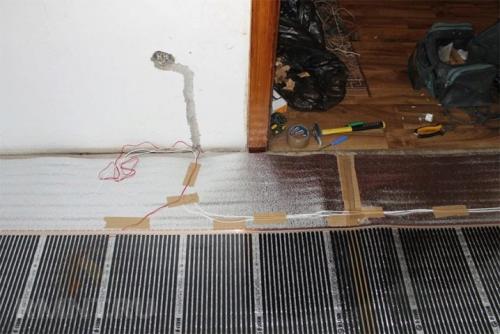

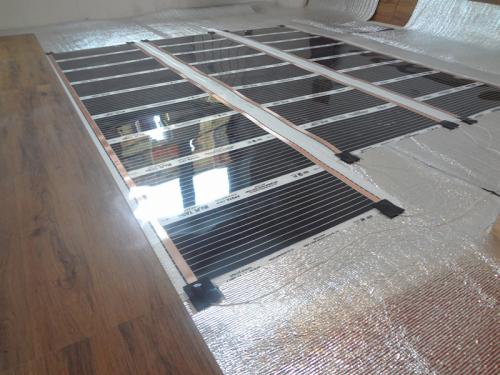

Монтаж инфракрасной пленки

Инфракрасные напольные отопительные системы обычно представляют собой покрытие из пленок, которые очень легко монтируются, при этом стяжка не обязательна. На ровную поверхность в помещении укладывают теплоизоляцию толщиной от четырех до пяти миллиметров, которая подходит для укладки системы электрического теплого пола на даче. Затем укладывают пленку по прилагаемой инструкции. Обычно необходимо соблюдать минимальное расстояние до стены и между отдельными полотнами при покрытии.

Пленки никогда не должны перекрываться. Целесообразно расстояние от двух до трех сантиметров между отдельными дорожками. Положите нагревательные пленки во всех желаемых местах. Для монтажа системы теплого пола для дачи из инфракрасной пленки стяжка не нужна, ее укладывают сразу на черновой деревянный пол в помещении. На последнем этапе укладки инфракрасный обогрев подключают к терморегулятору стандартным способом.

Тёплый пол на даче под ковер. Теплый пол на дачу под ковер

Любое помещение нуждается в тепле. Чувство комфорта не так просто создать, если система обогрева не справляется с задачей. Для этой цели были изобретены мобильные теплые полы, которые без особых сложностей устанавливаются в любом помещении.

Особенности

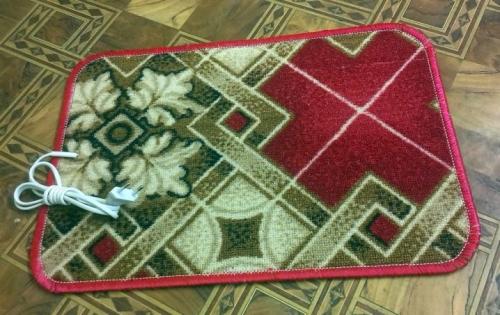

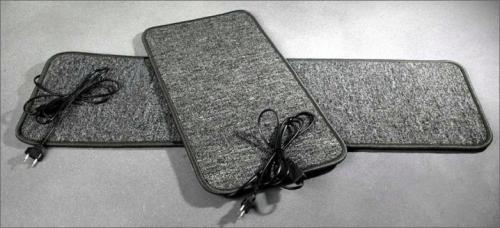

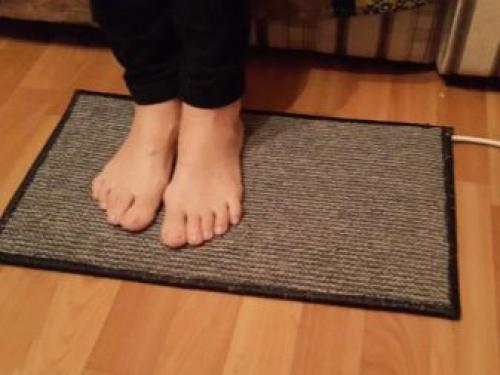

Мобильный теплый пол представляет собой мат (коврик) с закрепленными нагревательными элементами. Конструкция теплого пола позволяет использование под различные напольные покрытия (ковролин, ламинат, плитку, ковер).

Выбор такого обогрева помещения имеет свои тонкости в применении:

• Мобильность в использовании определяется тем, что размер позволяет без особых усилий своими руками установить в жилом помещении. Размер пола варьируется от 1,8-2,8 м по длине и 0,6-2 м по ширине. Вес 0,3-2 кг, благодаря чему можно самостоятельно переместить в другую область помещения.
• Наиболее экономичный способ отопления. Мощность колеблется от 250Вт до 560Вт. Время работы при таких данных значительно продолжительное – минимальное 50000 часов.
• Устойчив к механическим повреждениям. Система отопления продолжает работать даже при поломке одного нагревательного кабеля, при этом температура нагрева остается в прежнем состоянии.

• Безопасен в использовании. Температура нагревается до 55 градусов Цельсия. Обязательно учесть при установке определенной температуры тот факт, что ковролин выдерживает температуру до 30 градусов. Благодаря хорошему заземлению, предостерегает от поражения электрическими ударами.
• Электрические кабели не выделяют вредоносные вещества, тем самым опасности для здоровья не представляют.
• Выполняет правильное распределение тепла. Голова в холоде, а ноги в тепле.
• Гарантия от производителя до 7 лет.

Модель теплого переносного пола состоит из следующих элементов:

• электрические кабели;
• подложка;
• теплопроводящий наружный слой;
• блок питания с проводом;
• терморегулятор, который регулирует температуру нагрева.

Нет такого изобретения в мире, чтобы не было недостатков. Некоторые из них в мобильном отоплении имеются:

• запрещено ставить массивную мебель на обогреватели. Под воздействием тяжести температура поднимается до очень высокой планки, тем самым деформируется мебель, покрытие и пленка;
• датчик температуры всегда должен быть открытым. При накрывании механизм дает сбои;
• только на выровненную поверхность укладывается теплый пол.

Мобильный теплый пол выпускается в основном 2 видов: резистивная и инфракрасная пленка.

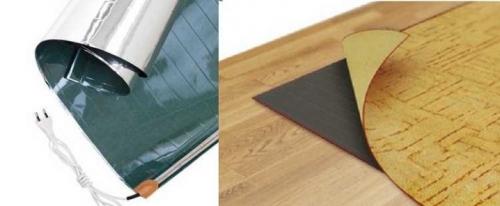

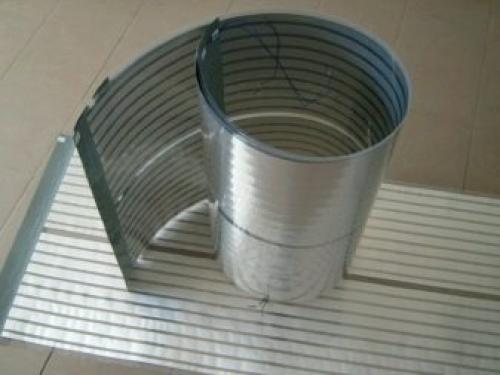

Резистивная пленка представляет собой двухслойную полимерную пленку, внутри которой запаяно множество металлических полос. Полоски расположены с шагом 1 мм. Сбоку находится шина, через которую идет проводка питания.

Тепло термопленки происходит путем нагрева металлических полосок, от них передается напольному покрытию.

Недостатки:

• Резистивные пленки устанавливаются только сухим способом, подходят для напольного покрытия из ламината, ковролина, линолеума. Использовать под плитку строго запрещено.
• Сильно подвержены деформации и механическим повреждениям. Ни в коем случае не сгибать и не искривлять. Чтобы избежать поломок, необходимо перед установкой напольного покрытия пленку накрыть полиэтиленом.

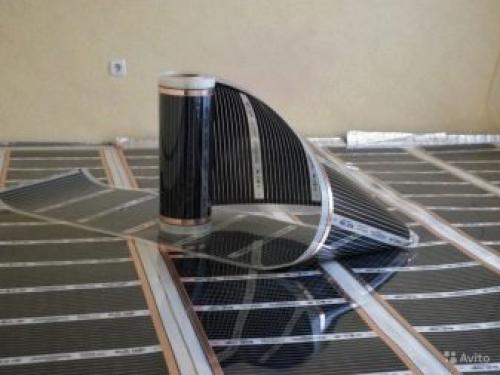

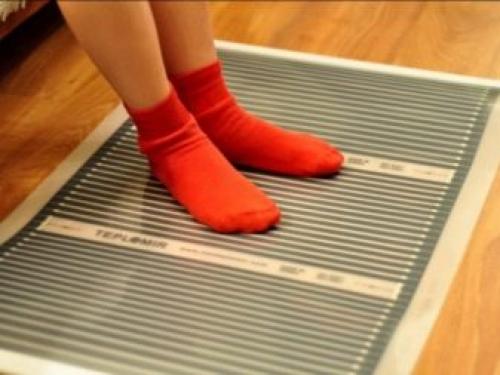

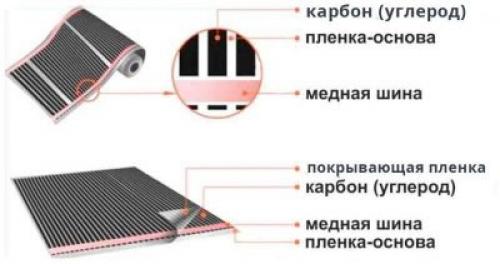

Большой популярностью пользуется мобильный теплый пол на основе инфракрасной пленки. Конструкция инфракрасного отопления состоит из пленки, которая покрыта полосками карбоновой массы. Полоски соединены в блоки по 20 штук. Также изготавливаются модели со сплошным карбоновым напылением.

В качестве термоизлучателя работает карбоновая паста на основании углеродных соединений. Тепловая энергия направляется в пространство благодаря излучению инфракрасных лучей. Длина волны колеблется от 5 до 20 мкм.

Также в конструкцию мобильного ИК-коврика входит фольгированный слой, который способен направлять энергию в необходимую сторону. При желании можно закрепить пленочный нагреватель на стену.

Преимущества

Инфракрасный пол отличается многими положительными качествами:

• Возможность разрезания полосок по линиям между блоками, что приводит к упрощению нанесения на напольную поверхность.

Тёплые полы — удобное и полезное устройство, которое многие владельцы частных домов и даже квартир оценили по достоинству.

При этом есть люди, которые хотели бы пользоваться системой, но не хотят демонтировать старое напольное покрытие для ее установки.

Для таких ситуаций были разработаны мобильные теплые полы, которые сочетают в себе все достоинства обычных электрических и при этом их можно легко перемещать, брать с собой в поездку или на работу.

Об особенностях данной системы, преимуществах и возможностях расскажем в нашей статье.

Общая информация

Само название «мобильный» свидетельствует о том, что такой нагревательный элемент не требует монтажа и может перемещаться по желанию владельца в любое помещение.

Удобство и мобильность достигается небольшими габаритами и весом устройства, а также возможностью использования под разными напольными покрытиями.
