Для того чтобы ПВХ-окна были долговечными, теплыми и не создавали угрозу для жизни людей, на государственном уровне были разработаны и внедрены строительные нормы :

Требования, которые предъявляются данными нормативными документами, должны выполняться всеми организациями , которые производят и монтируют оконные конструкции из ПВХ в части:

• основных требований к конструкциям, материалам, размерам и количеству пакетов, определенных для разной климатической зоны;
• требований к местоположению окна в стеновом проеме, окна должны ставиться ровно, с отклонением по вертикали/горизонтали не более 3 мм на одну сторону и 1,5 мм на 1 п.м. по длине рамы;
• требований к процессу транспортировки и монтажа, для прочного закрепления в проеме, окна устанавливают на опорные колодки, а по бокам фиксируют распорные колодками, рамы фиксируются к стене с помощью анкерных дюбелей и монтажных пластин, с промежутком 700 мм;
• размеров монтажных швов, он должен быть трехслойным с шириной шва от угла от 150-180 мм;
• герметизации швов;
• правил техники безопасности.

 Требования ГОСТ, СНиП и СП к ПВХ-конструкциям

Основными документами , регламентирующими требования к конструкциям ПВХ-окон и балконных блоков являются:

• СП № 131.13330 ;

В эти документы включены все сегодняшние европейские требования в части производства и монтажа ПВХ-окон:

Главные требования к оконным блокам:

1. Они обязаны пропускать видимый спектр от 760 до 400 нм и УФ- излучения солнца от 200 до 360 нм. Такие характеристики должны обеспечиваться в течение всего срока эксплуатации, при условии выполнения обязательного обслуживающего комплекса.
2. Обеспечить сплошной тепловой контур примыкания к технологическому проему внешней стенки.
3. Соответствовать расчетному значению теплового сопротивления в м²·°C/Вт, которое обозначено в энергетическом паспорте дома или дачи.
4. Обеспечить прочностные характеристики и неизменность наружной конструкционной оболочки от воздействия ветра и атмосферных осадков.
5. Соотношение общей площади окон к площади пола должно быть не более 1:5,5 и не меньше 1:8.
6. Оконный блок должен иметь замкнутую рамную конструкцию площадью до 6 м².
7. Схема крепежей и позиционирования ПВХ-окна должно соответствовать шарнирной схеме закрепления ПВХ-рамы с 1-й степенью свободы, чтобы обеспечить расчетное температурное расширения без выгиба рамы из проема.

Установка больших пластиковых окон. Замер проема перед покупкой окна

Для выполнения установки пластикового окна своими руками необходимо заказать и купить ПВХ конструкцию подходящих размеров. Поэтому нужно провести точные замеры проема, где будет монтироваться поливинилхлоридное изделие.

Важно! Самостоятельный расчет размеров металлопластикового окна лишает покупателя гарантии производителя поливинилхлоридной конструкции. Компания-изготовитель дает ее только в том случае, когда замеры выполняет специалист фирмы. Даже незначительная ошибка при расчете габаритов не позволит установить ПВХ окно в проем.

Перед началом выполнения замеров необходимо определить вид проема. Он бывает ровным, который имеет одинаковую ширину с внутренней и внешней стороны стены.

Чертеж размеров ПВХ окна

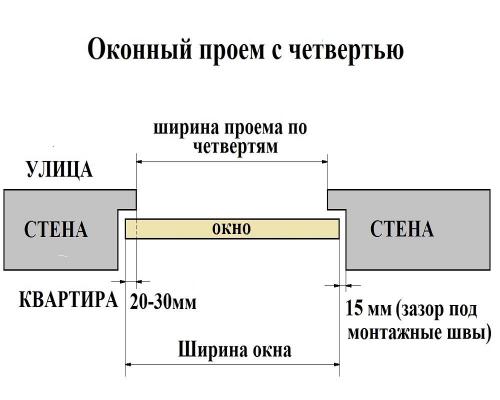

А также встречаются проемы с четвертью. У них наружный размер меньше. Четверть представляет собой внутреннюю рамку шириною 6 см. Это соответствует 1/4 части кирпича. Такой выступ препятствует выпадению оконной конструкции и позволяет выполнить более надежный монтаж.

При заказе или покупки уже готового поливинилхлоридного окна с комплектом дополнительных деталей необходимо знать его горизонтальный и вертикальный размер. Нужно также владеть информацией относительно длины и ширины подоконника и всех откосов.

Точный расчет размеров ПВХ окна для проема с четвертью сопровождается выполнением следующих действий:

• измеряется узкая часть проема в 3-4 местах (ширина между четвертями);
• к наименьшему результату среди всех полученных значений прибавляется 20-30 мм;
• измеряется реальная высота проема.

Важно! Для получения точных результатов необходимо предварительно удалить старые откосы, штукатурку и подоконник.

При определении габаритов пластикового окна для ровного проема нужно от ширины места установки отнять 3 см, а от высоты — 5 см. Это выполняется, чтобы получить слева, справа и сверху рамы зазоры примерно по 1,5 см под монтажную пену. Такие действия также позволяют снизу установить подоконник, для которого требуется около 3,5 см свободного пространства.

Ширина подоконника выбирается в соответствии со своими предпочтениями. На нем при необходимости должны помещаться цветы в горшках. Рекомендуется к ширине внутренней части проема прибавить около 10 см. Идеальный вариант, когда подоконник выступает за внутреннюю плоскость стены максимум на 6 см. В этом случае конвекционные потоки от горячей батареи смогут беспрепятственно проникать к пластиковому окну и препятствовать запотеванию стеклопакета. Общая длина подоконника должна быть больше примерно на 10 см оконного проема.

Ширина отлива рассчитывается так же, как и у подоконника. Нужно только измерять наружную часть проема, а потом к полученной величине прибавлять 10 см на загиб. Дополнительно необходимо учесть толщину утеплительного и отделочного материала при наличии фасадной облицовки.

Точные габариты откосов определяются после монтажа ПВХ окна и подоконника. Поэтому их размеры должны быть с запасом. Излишки обрезаются по факту во время выполнения монтажных работ.

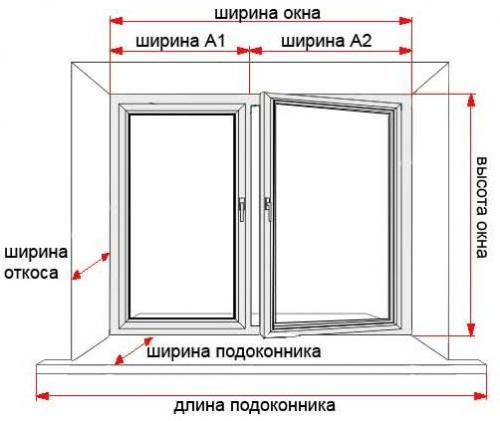

Чертеж размеров ПВХ окна

По результатам всех измерений составляется чертеж металлопластиковой оконной системы. На нем указываются размеры рамы и других элементов конструкции, расположение створок и глухарей, выбранная фурнитура, которую при необходимости помогут подобрать сотрудники фирмы-производителя ПВХ окон.

Правильная установка пластиковых окон. Пошаговая инструкция установки пластикового окна своими руками

Установку пластиковых окон в квартире или частном доме выполняют по определенной технологии в соответствии с ГОСТ 30971, требованиями СНиП, инструкцией производителя. Обычно монтаж выполняют мастера той же компании, в которой заказывают ПВХ окна. Установить оконные конструкции можно и самостоятельно, хотя в процессе могут возникнуть сложности и проблемы. Рассмотрим подробнее конструкцию пластиковых окон, последовательность действий при установке, возможные ошибки монтажа.

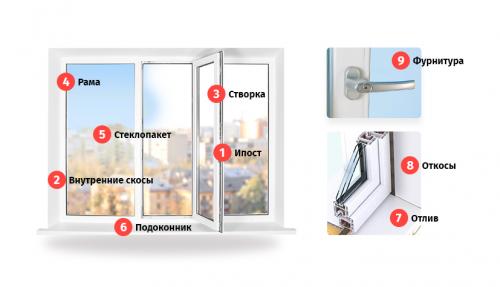

Конструкция пластиковых окон

Конструктивно ПВХ окна состоят из следующих элементов:

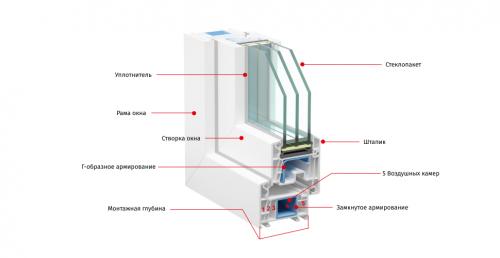

• Рама. Короб, устанавливаемый в оконном проеме. Если посмотреть на раму в поперечном разрезе, то видно разделение на ячейки – камеры, каждая из которых решает конкретные задачи (повышение жесткости, теплоизоляция и пр.). Конструктивные особенности (форма, размеры, компоновка, толщина стенок и перегородок) камер определяют профиль. Когда говорят, что устанавливают «окна VEKA (REHAU, KBE)», то подразумевают оконные системы с профилем соответствующего производителя.
• Створки. «Глухие» или подвижные элементы оконной системы, состоящие из пластиковой рамы и стеклопакетов. В конструкциях из нескольких створок предусматриваются импосты (вертикальный разделительный элемент на раме). Стеклопакеты различаются по количеству камер, типу стекол, их толщине и расстояниями между ними, заполнению (инертные газы, воздух).

• Фурнитура. Это запорный механизм, определяющий способность оконной створки открываться в определенных плоскостях и фиксироваться в заданных положениях. Стандартные способы открывания пластикового окна – поворотный, поворотно-откидной, но возможны и другие варианты (откидной, раздвижной, складной, подвесной). К фурнитуре также относятся ручки, противовзломные механизмы, ответные планки, цапфы и др.

Ошибки при установке пластиковых окон в деревянном доме. 6 ошибок при монтаже окон в доме из бруса

При строительстве, а также ремонте дома из бруса возникают различные сложности, связанные с закладкой фундамента или монтажом пластиковых окон.

Стоит отметить, что установка новых пластиковых окон в доме из бруса, а в том числе, если он еще и старый, предполагает под собой некоторый сложный процесс, в ходе которого нужно учесть все особенности и нюансы, поэтому он должен быть проведен только профессионалами, которые отлично понимают, что нужно делать в данном конкретном случае.

Но сложности в установке окон в доме из бруса все же играют свою роль и даже профессионалы зачастую не в силах справиться с данным процессом без таких типичных ошибок:

1. Установленное изделие не подходит по размеру к проему. Наверное, виной всему неверно выложенная четверть. Хотя этот дефект должен был быть учтен, а также замечен при непосредственном изготовлении окна. Также возможно и другое объяснение этому случаю — хозяева дома из бруса заранее приобрели окно, самостоятельно запенили зазор и заложили его пенопластом. Соответственно, площадь проема сократилась, поэтому окно по размеру и не подходит. Да, еще и монтажные швы могут остаться открытыми. Тогда и смысла не было в установке такого окна, поскольку автоматически происходит разрушение теплоизоляции.
2. Строители не установили стальные отливы, которые обеспечивают отвод осадков. Возможно, это произошло по распоряжению хозяев, которые мало что понимают в монтаже окон. Поэтому последствия настигнут вас практически сразу — декоративная облицовка откосов треснет в ближайшее время. Под окно нельзя будет установить стандартный радиатор, поэтому они будут запотевать даже при температуре выше нуля.
3. Монтажники сумели красиво заделать швы, но у самого отлива оставили пусть даже небольшое отверстие. Именно через эту, как казалось на самом деле, довольно маленькую и неприметную дырочку вода будет просачиваться в шов, а затем течь по откосам. Ну это до поры до времени, пока хозяева все же не догадаются, в чем же дело.
4. При монтаже окон в доме из бруса обязательно нужно учитывать температурное расширение профиля. Некоторым окнам не всегда везет. Скорее всего, монтажники установили элементы крепежа очень низко. Если блоки были установлены при плюсовой температуре, то когда наступят заморозки, и температура понизится, пластик сожмется, в следствии чего произойдет разрыв ПВХ-профиля.
5. Строители по какой-то неведомой причине не установили обсадную коробку. Когда сруб будет «усаживаться», то бревна начнут давить на раму, благодаря чему вам будет трудно открыть створки или вообще невозможно. Также с легкостью может под тяжелым весом деформироваться оконный профиль и сами стеклопакеты, скорее всего, разрушатся.
6. Неверная установка окосячки может привести к чрезмерному давлению сруба на конструкцию окна. Она нужна для того, чтобы сохранить независимость оконного профиля от стен деревянного дома, тем самым оградить ее от воздействия других факторов, например, усадки дома.

Заполнение пустот между окном и стеной. Заделка откосов после установки пластиковых окон

Как правило, замена любых окон приводит к разрушению прилегающего участка стены. Возникает вопрос: что делать, чтобы оконная конструкция выглядела красиво и надёжно защищала от шума, ветра и других неприятностей улицы? Ответ простой: в этом случае без ремонтных работ не обойтись. Существуют различные варианты заделки откосов, а вот, чтобы выбрать нужный вариант, необходимо рассмотреть их подробнее.

Об откосах

Участки стены, примыкающие к оконному блоку, называются откосами. Они бывают внутренними и внешними. Строгие требования предъявляются к внутренним участкам.

На откосы возлагаются следующие функции:

• придание оконной конструкции эстетичного и привлекательного вида. Разве можно представить качественное окно, которое состыковано с разбитой стеной;

• улучшение звуковой и тепловой изоляции. Оконные конструкции, не имеющие качественных откосов, не обладают достаточной герметичностью;

• защита монтажных элементов и швов от воздействия окружающей среды. Качественный откос не только защищает крепёж от коррозии, но и уменьшает вероятность запотевания и промерзания окон.

Таким образом, ремонт откосов ― это перечень работ, направленных не только на восстановление повреждённых участков стены, но и на создание дополнительной изоляции.

В основном выбирается один из следующих вариантов ремонта:

1. Оштукатуривание поверхности с последующим окрашиванием. Широко распространённый и недорогой вариант отделки.
2. Обшивка пластиком. Пластиковые панели сочетаются с материалом профиля окон, кроме того, такой ремонт не занимает много времени;

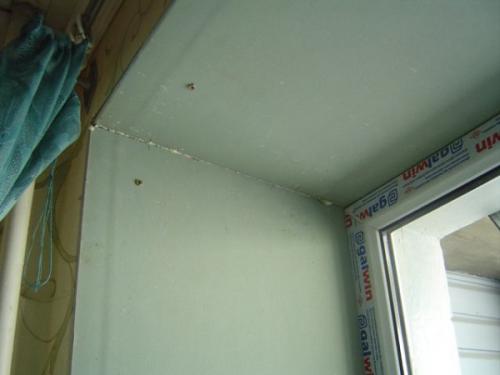

3. Установка гипсокартона. Вариант трудоёмкий, так как необходима последующая отделка. Материал удобно использовать для окон сложной конфигурации.

Для любого ремонта откосов, прежде всего, необходима качественная подготовка поверхности.

Подготовка оконного проёма

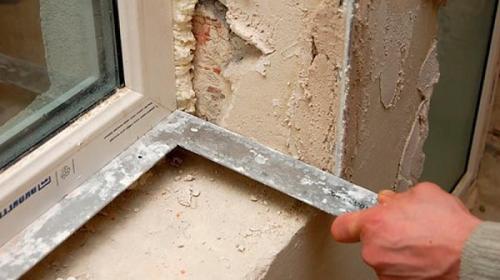

К восстановлению откосов приступают после того, как подготовлена их поверхность. Подготовка выполняется в такой последовательности:

1. Зубилом сбиваются разрушенные и выступающие участки.

Чтобы не разрушать восстановленные откосы, подоконник устанавливается до начала ремонта.

Для защиты от загрязнения и сбитых элементов, окно и подоконник защищаются бумагой или полиэтиленом. А также не помешает защита ручки окна и батареи под подоконником.

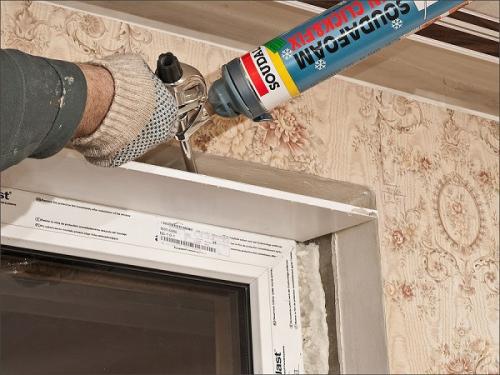

1. Срезаются излишки пены, которой герметизируется оконная конструкция. Высохшая пена срезается ножом. Для этого необходимо сверху окна проткнуть выступающий излишек, а затем движением вниз удалить его. Приклеенная к стене пена тоже удаляется.

Защитная плёнка на окне удаляется только после окончания всех работ.

1. Поверхности откосов тщательно очищаются. Крупные болтающиеся фрагменты крепятся на растворе.

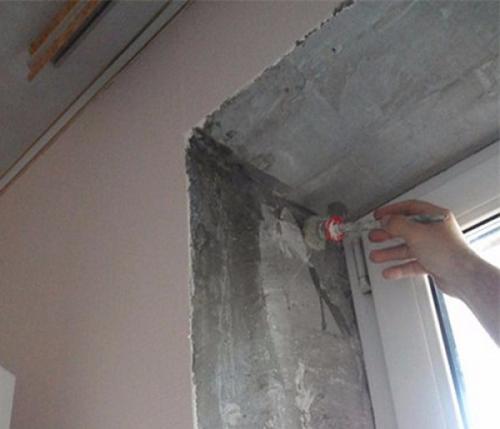

1. Для улучшения адгезии поверхность грунтуется. Обычно перед штукатуркой используется грунтовка глубокого проникновения, в других вариантах применяются антисептики.

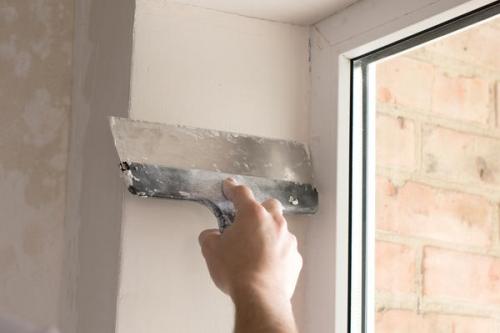

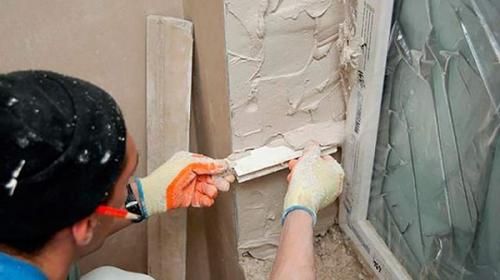

Оштукатуривание откосов

Этот вариант ремонта откосов отличается низкой стоимостью. Для заделки достаточно иметь: отделочную смесь, набор простых инструментов и разводимую водой краску.

Есть у варианта и недостатки:

• для получения очень ровной поверхности, требуется приложить много усилий, и потратить достаточно времени. Опытный монтажник такую работу выполняет значительно быстрее;

• часто после оштукатуривания появляются трещины. Это может быть связано с однослойным покрытием поверхности, когда толстый слой сползает вниз. Кроме того, трещины появляются из-за изменения влажности или низкого качества смеси;

• низкая тепловая изоляция конструкции окна;

• отсутствие сцепления с пластиком, из которого изготовлено окно.

Считается, что для внутренних откосов более эстетично выглядит штукатурка, чем пластик и гипсокартон.

Оштукатуривание начинается с правильного выбора и приготовления смеси. При этом необходимо учитывать место откоса.

• Наружные откосы ― находятся в особых условиях: осадки, ветер, колебания температуры. Рекомендуется использовать цементные и теплоизоляционные смеси с водоотталкивающим эффектом. Это может быть продукция фирмы «Кнауф» или обычная смесь цемента и песка.

• Внутренние откосы ― должны иметь эстетичный вид. Чтобы поверхность была гладкой, подходят гипсовые смеси. Очень распространены стартовые и финишные шпаклёвки фирмы «Церезит».

В любых вариантах учитывается время высыхания раствора, так как дальнейшие работы по декорированию продолжаются после его высыхания.

Откосы будут качественными, если соблюдать советы специалистов.

Важно!

1. Не разводить большое количество раствора. Это связано с экономией ― невыработанный раствор быстро засыхает.

2. Раствор наносится несколькими слоями. Очередной слой укладывается после высыхания предыдущего.

Последовательность ремонта следующая:

Когда вы меняете окна, возникает вопрос: как заполнить пустоту между окном и стеной, чтобы создать комфортную и безопасную среду для вашего дома?

В этом случае, как правило, вам нужно выполнить ремонтные работы, чтобы обеспечить надёжное и эстетически привлекательное решение.

Варианты заделки откосов

Откосы – это участки стены, которые примыкают к оконному блоку. Они могут быть внутренними и внешними. Внутренние откосы требуют строгих требований к качеству.

Ремонт откосов – это комплекс работ, направленных не только на восстановление повреждённых участков стены, но и на создание дополнительной изоляции.

Порядок выполнения работ

1. Подготовка поверхности
2. Восстановление откосов
3. Установка подоконника
4. Защита от загрязнения и сбитых элементов
5. Удаление защитной плёнки

Для начала ремонта откосов необходимо качественно подготовить поверхность. Подготовка выполняется в следующем порядке:

• Установка подоконника до начала ремонта
• Защита окна и подоконник бумагой или полиэтиленом
• Защита ручки окна и батареи под подоконником

Защитная плёнка на окне удаляется только после окончания всех работ.

Экономный вариант ремонта

Этот вариант ремонта откосов отличается низкой стоимостью. Для заделки вам нужно иметь:

• Отделочную смесь
• Набор простых инструментов
• Разводимую воду краску

1. Сухая смесь разводится по инструкции на упаковке.
2. Определяется место угла. С помощью строительного правила и уровня на стене отмечается маяк.



На что обратить внимание при установке пластиковых окон. На что обратить внимание при выборе окон

1. Оконный профиль

Устав от, из которых зимой дует, от запотевших стёкол и плесени на рамах, мы в первую очередь требуем от фирмы, чтобы окно было тёплым. Между тем для этого совсем не нужно переплачивать за «премиальные» изделия.

Первое, что придётся выбирать, — это бренд и название системы оконных профилей. Дешевле всего (5,5–6 тыс. руб. за 1 м²) стоят изделия из трёхкамерных профилей классов В и С по старой европейской норме DIN EN 12 608. Примеры таких систем — Deceuninck «Форвард», Rehau Euro-design, Proplex Optima. Они обладают удовлетворительным сопротивлением теплопередаче (около 0,70 м2 • °C/Вт), поэтому рамы не промерзают даже при –25 °С. Но из-за небольшой толщины наружных стенок профилей (2–2,5 мм) рамы получаются не такими прочными, как хотелось бы. Есть риск, что со временем створки провиснут, трудно добиться устойчивости к взлому — это качество важно тем, кто живёт на первых и последних этажах.

Следующая ценовая категория —  6–7 тыс. руб. за 1 м². К ней относятся конструкции из трёхкамерных профилей класса А (такие как KBE Etalon или VEKA Euroline) и пятикамерных профилей классов А и В (например, Deceuninck «Фаворит», PROPLEX-Premium, Rehau Grazio, Rehau Delight-Design и др). Как правило, они достаточно надёжны, и выбор зависит в основном от ваших эстетических предпочтений: профили различаются по форме сечения, характеру поверхности (матовая, шелковисто-матовая или глянцевая), возможным цветам ламинирования.

Окна из профилей с шестью и более камерами и сопротивлением теплопередаче от 0,87 м²• °C/Вт стоят уже более 9 тыс. руб. за 1 м². Они предназначены для северных регионов, а в средней полосе затраты на их покупку оправдают себя разве что в частном доме, отапливаемом электричеством.

ShutterStock

Сегодня окна некоторых популярных размеров (для крупносерийных панельных домов) стали продавать в строительных супермаркетах. Как правило, это качественные изделия из белых и ламинированных трёхкамерных профилей  (доступны два-три цвета), с простейшей поворотной фурнитурой, без вентиляционных клапанов  и москитных сеток

2. Стеклопакет

Наиболее популярный в умеренном климате стеклопакет — двухкамерный толщиной 32–36 мм. Если вы заинтересованы в энергосбережении (например, приобретаете окна для лоджии, в которой планируете обустроить маленький кабинет), можно заказать стеклопакет с внутренним низкоэмиссионным стеклом и камерами, заполненными инертным газом. Такое окно обойдётся всего на 10–15 % дороже, а во многих компаниях при покупке конструкций из пятикамерных профилей эта опция уже включена в стоимость.

Однако в городе часто важнее улучшить звукоизоляцию окна. Для этого потребуется специальный стеклопакет с наружным стеклом толщиной 6 мм, который увеличит стоимость конечного изделия примерно на 20 %. Если же вы захотите приобрести антивандальный стеклопакет с наружным закалённым стеклом или триплексом, приготовьтесь заплатить дополнительно до 40 % от первоначальной цены конструкции.

3. Оконные механизмы

Предпочтение следует отдать оконной фурнитуре ведущих брендов: G.U., FUHR, Hautau, MACO, Roto, Ziegenia. Не стоит экономить на функции щелевого проветривания, которая, по сути, заменяет форточки, а также на защите от захлопывания сквозняком. Не помешает и микролифт, который компенсирует провисание створок. Кроме того, нормативы предписывают оснащать запирающие механизмы замками или блокираторами детской безопасности (от 1000 руб. за створку). Ну а на первых и последних этажах должна устанавливаться, которая, кстати, прибавит к стоимости окна не более 10 % и часто предусмотрена в базовой комплектации.
