Как закрутить сваю вручную без специального оборудования. Целесообразность ручной установки винтовых свай

29.05.2023 в 02:02

Как закрутить сваю вручную без специального оборудования. Целесообразность ручной установки винтовых свай

Как закрутить сваю вручную без специального оборудования. Целесообразность ручной установки винтовых свай Привлекательной стороной этого типа оснований является отсутствие земляных работ, необязательно даже выполнять планировку внутри контура здания. Свайный фундамент хорошо подходит для слабых и водонасыщенных грунтов, являясь практически единственным разумным решением в таких обстоятельствах.

Лопасти в области нижнего среза винтовых свай значительно увеличивают площадь опирания по сравнению с погружными или буронабивными аналогами.

Как закрутить сваю вручную без специального оборудования. Целесообразность ручной установки винтовых свай

Как закрутить сваю вручную без специального оборудования. Целесообразность ручной установки винтовых свай

Чем шире диаметр и плотнее почва, тем тяжелее вкручивать сваи

Ствол сваи в виде стальной трубы толщиной от 3,5 мм выдерживает значительные нагрузки при собственном малом весе. Сваи поступают на строительную площадку в полной заводской готовности, не нуждаясь в дополнительных манипуляциях. Тем не менее установка винтовых свай вручную требует правильной оценки своих физических возможностей.

Усилия, необходимые для установки, зависят от:

  • диаметра сваи;
  • диаметра и количества лопастей;
  • плотности и структуры грунта.

Рационально применять ручной способ в тех случаях, когда в основании залегают песчаные, супесчаные или суглинистые почвы, состоящие из дисперсных частиц с малой связностью. Завинчивание винтовых свай вручную в каменистые грунты, тем более содержащие крупные включения или в плотную глину, может потребовать слишком много сил и занять лишнее время.

В этом случае рекомендуется использовать специализированную технику или мобильное оборудование, развивающее достаточный момент вращения и способное закрутить сваю в плотный грунт.

Как закрутить винтовую сваю одному. Способ 1

Перед тем, как установить первую винтовую сваю, предварительную разметку всех точек опор можно не делать, так как всё равно будут расхождения. Первая и вторая (на противоположном углу) сваи послужат маяками для формирования свайного поля, между которыми можно натягивать причальный шнур:

  • Чтобы вкрутить сваю своими руками, без применения спецтехники, в точке монтажа сначала делают небольшой приямок и подливают туда воды – чтобы грунт размягчился.
Подготовка лунки перед тем, как закрутить сваи своими руками Источник bibliostroy.ru
  • Свая устанавливается в лунку, а в имеющееся вверху её ствола технологическое отверстие вставляется стальной монтажный лом. Сделать это можно и самому, но чтобы закрутить винтовые сваи без специальной машины, вам однозначно потребуется два помощника – один будет придерживать сваю в заданном положении, а ещё два человека – обеспечивать движение по кругу.
Подготовка сваи к завинчиванию Источник bibliostroy.ru
  • Вращение будет производиться путём воздействия на трубу, надетую на лом – она послужит рычагом, передающим стволу поворотное усилие. Чем больше рычаг, тем легче будет его крутить. Чтобы проще было вращать, трубы нужно постараться опустить вниз, для чего лом придётся немного согнуть.
Установка рычагов Источник bibliostroy.ru

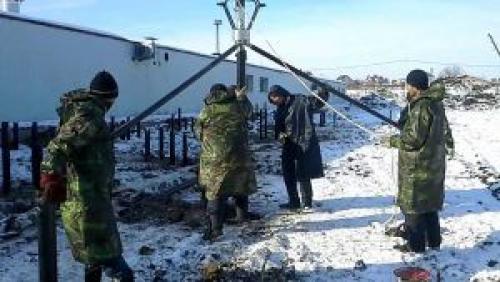

  • Держась за трубы, два человека начинают вращение, а тот, кто придерживает ствол, осуществляет контроль вертикальности ствола по уровню. В данном случае для этой цели используется двухсторонний магнитный прибор, прикреплённый прямо к стволу. Но можно обойтись и обычным уровнем, хотя это и не так удобно. Вертикаль выставляется после первичного вбуривания – после того, как свая зацепится за грунт.

Как закрутить винтовые сваи своими руками.

Как закрутить винтовые сваи своими руками. — это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

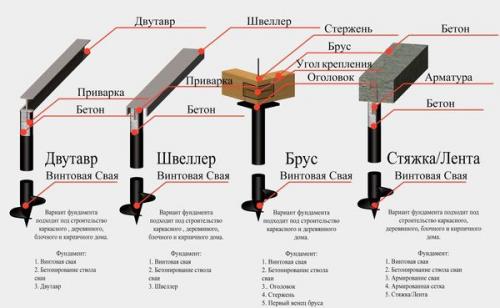

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам :

  • Способ действия (висячие и сваи-стойки).
  • Тип ствола (монолитные и оболочечные)
  • Материал (деревянные, металлические, железобетонные)
  • Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Как закрутить винтовые сваи своими руками.

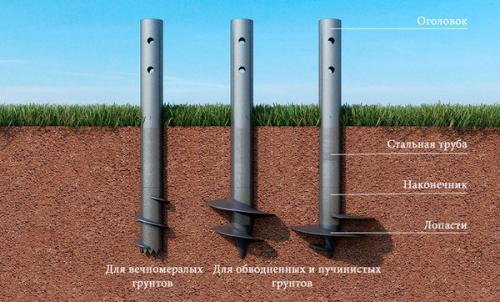

Виды свай

Винтовые сваи имеют два основных вида:

  • Сварные.
  • Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи :

  • Однолопастные.
  • Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные . Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Как закрутить винтовые сваи своими руками.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

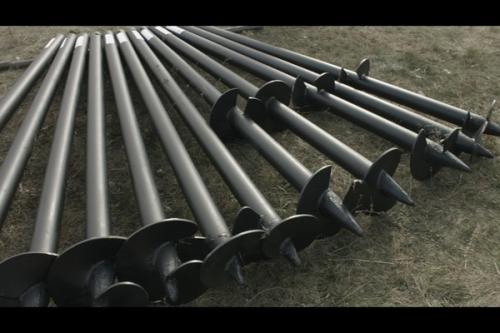

Для частных домов обычно применяют стволы относительно малого диаметра :

  • ВС-57.
  • ВС-76.
  • ВС-89.
  • ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используютс я.

Как закрутить винтовые сваи своими руками.

Для каких грунтов они подходят?

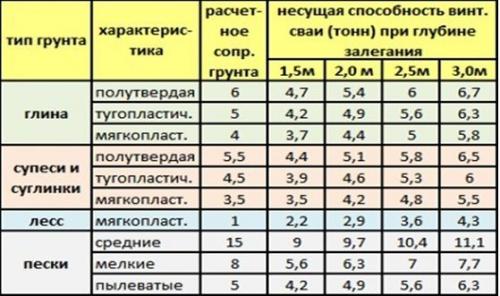

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Источник: https://domastroevo.ru/novosti/kak-svoimi-rukami-vvintit-svayu

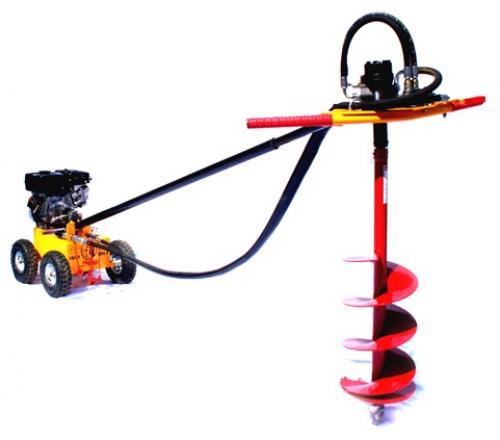

Закрутить винтовые сваи мотобуром. Как закрутить винтовые сваи с помощью мотобура

Виды применяемых мотобуров

Устройства для бурения скважин классифицируют, в основном, по мощности и типу двигателя. Чтобы завинчивание винтовых свай осуществлялось быстро и с минимальными усилиями, необходимо знать, для какой категории грунта подходит тот или иной вид мотобура.

Как закрутить сваю вручную без специального оборудования. Целесообразность ручной установки винтовых свай 07

Закручивание свай мотобуром

Меры безопасности при работе с мотобуром

Перед работой всегда следует произвести осмотр оборудования, проверить надежность креплений и работоспособность всех узлов. Особое внимание — на режущую кромку, именно изношенные ножи стают частой причиной перегрузки и поломки оборудования.

Во время работы оператор должен:

  • использовать защитные средства (очки, каску);
  • следить за тем, чтобы вращающейся части бура не касалась одежда;
  • всегда предполагать наличие посторонних предметов в почве;
  • не работать на полной мощности без должной нагрузки.

Готовые скважины следует прикрывать или маркировать до монтажа свай.

Как закрутить винтовые сваи при возведении фундамента

Как закрутить сваю вручную без специального оборудования. Целесообразность ручной установки винтовых свай 08Винтовые опорные элементы погружают в землю способом постепенного вкручивания, который сочетают с вдавливанием.

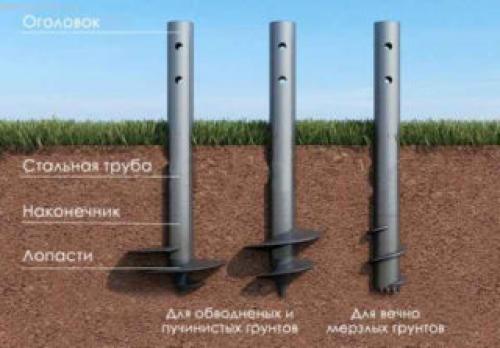

Конструктивные части сваи:

Упор в прочный пласт означает, что свая достигла стабильного слоя почвы, ее несущая способность будет соответствовать проектной величине.

Что можно использовать, инструменты и оборудование

Оборудование состоит из рабочих частей:

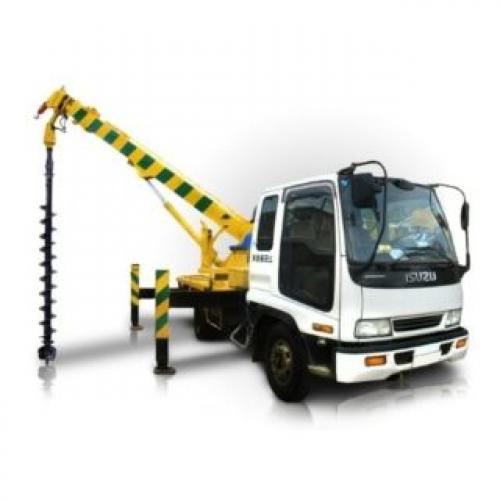

Закручивание винтовых свай ямобуром

Как закрутить сваю вручную без специального оборудования. Целесообразность ручной установки винтовых свай 09

Ямобур — установка для завинчивания свай, которую берут, если нужно закрутить множество винтовых стоек за короткий промежуток. За смену бригада делает 30 свай с помощью этого агрегата.

Работа состоит из следующих этапов:

  • помещение гидравлического вращателя в ствол сваи и фиксация его штифтом;
  • выверка и установка вертикального стержня на точке монтажа;
  • ввинчивание стойки в землю.

Агрегат применяют на дачных и дворовых участках, благодаря небольшим габаритам.

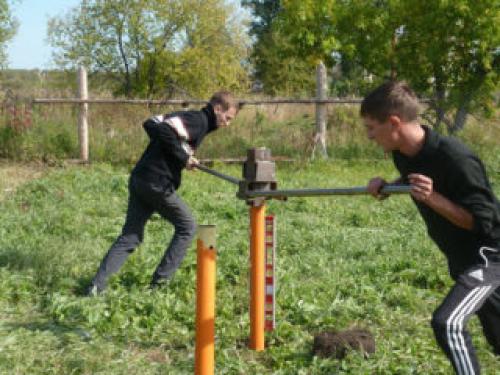

Ручное вкручивание винтовых свай

Как закрутить сваю вручную без специального оборудования. Целесообразность ручной установки винтовых свай 10

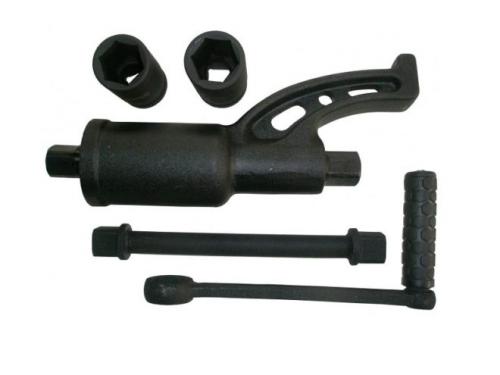

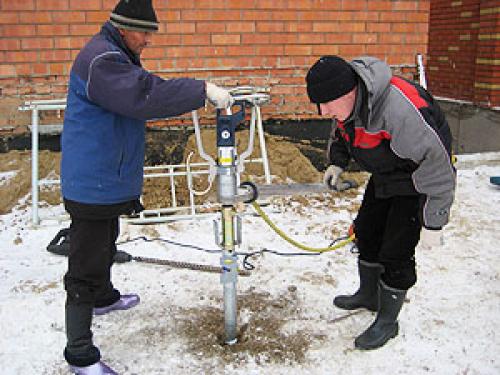

Конструкция и варианты «мясорубок»

«Мясорубки» – это ручной инструмент, состоящий из электрического или гидравлического привода с креплением на оголовок сваи и системы рычагов для фиксации инструмента и передачи момента на сваю.

Как закрутить сваю вручную без специального оборудования. Целесообразность ручной установки винтовых свай 11

Требования к приводу

В качестве привода рационально выбрать дрель достаточной мощности. В отсутствии на площадке электричества потребует передвижного генератора.

  • Мощность дрели должна быть не менее 2 кВт;
  • Важно также, наличие реверса и изменение скорости вращения.

Конечно, можно использовать гидромотор. Но дрель купить проще, и проще заменить если сломается. И переносная гидростанция, нужная для работы мотора, пригодится вам где-то еще едва ли.

Если вы решили использовать вместо дрели другие двигатели, они должны быть не хуже.

Требования к редуктору

Редуктор нужен в конструкции чтобы увеличить момент на оголовке сваи и уменьшить обороты:

  • Редуктор должен выдерживать крутящий момент не менее 4500 Нм ;
  • Передаточное отношение должно быть больше 1:60 .

Выбирая УКМ отдавайте предпочтение конструкциям на подшипниках.

Так же обратите внимание на удобство смены смазки. Рекомендуется замена смазки после монтажа 20 свай.

После приобретения, хорошо набейте редуктор новой смазкой (а там ее будет мало). Рекомендуется заменить смазку на долее подходящую: например, на пластичную смазку для ШРУСов.

Переходник

Переходник выглядит, как 2 крепления-адаптера (для дрели и редуктора) и раму соединяющую их воедино. Как на фото:

Цель: чтобы редуктор относительно дрели не проворачивался. Иначе при работе придется держать и дрель, и редуктор.

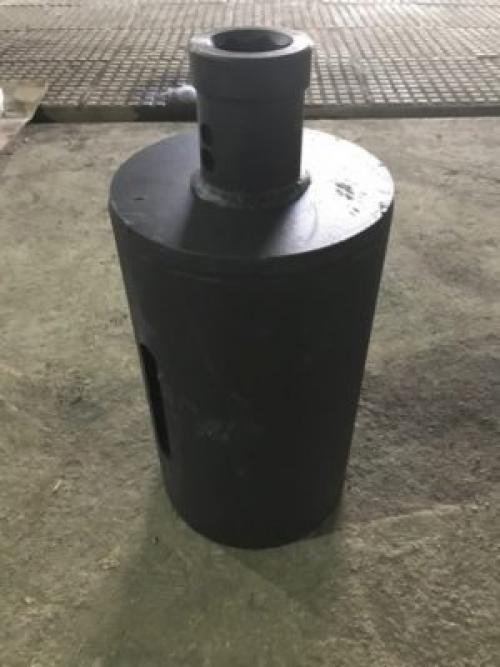

Насадка, рычаги и прочее

Как закрутить сваю вручную без специального оборудования. Целесообразность ручной установки винтовых свай 12Наш сваекрут будет передавать крутящий момент на сваю через насадку. Усилия на оголовок значительные и возможно смятие сваи. А это брак.

Есть два варианта насадки: внутренняя и внешняя. Отличаются лишь тем, что вставляестя или надевается насадка на сваю.

У насадки должно быть отверстие куда будет вставляться палец. Хорошо сделать это отверстие овальным.

Чтобы вращалась свая в грунте, а сваекрут, к раме нужно приделать рычаг. У рычага может быть шарнир, позволяющий качаться вверх-вниз, но не вправо-влево. Это нужно для удобства закручивания высоких свай и управления с земли без помостов.
