На качество и долговечность эксплуатации свай влияет много факторов. Главным из них является качество металлопроката всех компонентов сваи. В России нет четких правил, в том числе и государственного стандарта, которые бы регламентировали все характеристики винтовых свай. Для изготовления свай отлично подойдут стали с низким содержанием углерода — до 0,25%. Покупая металлопрокат, попросите у продавца сертификат качества и документы о прохождении технического контроля.

При изготовлении свай, в основном, используют трубу следующих диаметров: 57, 76, 89, 108, 133 мм.

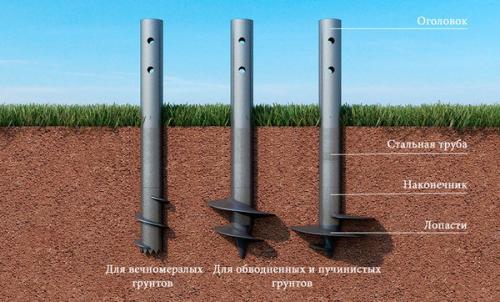

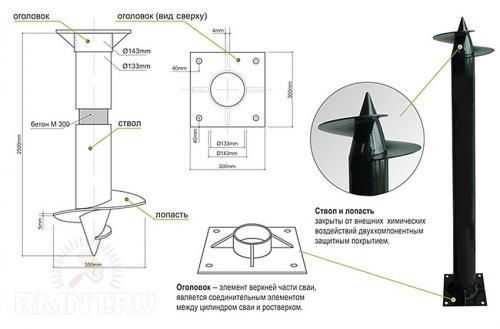

Конструкция винтовой сваи состоит из трех частей:

• ствол;
• наконечник с винтовой лопастью;
• оголовок.

Конструкция свай предусматривает два варианта выполнения наконечника:

• сварной — используется часть ствола сваи, которую сужают в конус;

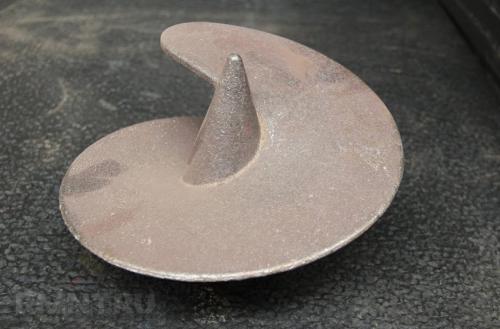

• литой с лопастью — приваривается на ствол сваи.

В качестве ствола сваи используют стальную трубу. Это могут быть цельнотянутые трубы или со сварным швом. Очень часто для самодельных свай используют бывшую в употреблении трубу нефтяной промышленности.

Несущую способность сваи обеспечивает винтовая лопасть. Лопасть может крепиться как на сам наконечник, так и на ствол сваи. Это не имеет принципиального значения. В домашних условиях обеспечить точный расчет и плотное прилегание лопасти к наконечнику очень проблематично, поэтому, в основном, лопасть монтируют на ствол сваи.

Для уменьшения трудозатрат можно использовать готовые литые наконечники с винтовыми лопастями, к которым приваривают ствол сваи. Применение литого наконечника обеспечит правильный заход витка шнека, а также отсутствие опасности обрыва лопасти, гарантирует высокую надежность изделия. В свою очередь использование готового наконечника удорожает стоимость винтовой сваи. Например, литой наконечник на 108-ю трубу в разных производителей стоит от 750 рублей за штуку.

Как сделать бетонные сваи своими руками. Материалы и оборудование для возведения свайно-ленточного фундамента.

• Техника для бурения скважины или вкручивания свай.
• Цемент.
• Песок низкой фракции.
• Арматура.
• Сварочный аппарат или набор болтовых соединений.
• Полые сваи с анкерами для вкручивания в землю.
• Щебень малой фракции или керамзит.

Заливка свайно ленточного фундамента своими руками.

Установка свай вручную.

Чтобы максимально удешевить возведение основания, лучше покупать полые металлические или бетонные сваи, которые имеют только лопасти для углубления или резьбу. Учитывая. что свайно-ленточный фундамент – это комбинация свай и ленточного ростверка, тогда нужно учесть сразу несколько правил:

1. Жесткое, но одновременно и гибкое, соединение свай и ростверка;
2. Выбор правильных строительных материалов;
3. Подобрать оптимальную для данных климатических условий технологию заливки свай и ростверка;
4. Провести строительство основания в максимально сжатые сроки, чтобы на фундамент не опала дождевая вода или не стала действовать повышенная сырость.

Заливка бетоном часто используется, если в строительстве фундамента используются буронабивные сваи, которые сделать можно своими руками прямо на строительной площадке. И тут важную роль играет заливка бетоном не только сваи, но и ростверка. Технология заливки состоит с нескольких этапов:

Заливка свайно ленточного фундамента своими руками.

Бурение скважины установкой БМ-811.

1. После разметки строительного участка бурятся скважины до уровня ниже промерзания почвы. На дно скважины устанавливается песчаная подушка и трамбуется. Затем внутри устанавливается опалубка. Внимание: суть буронабивных свай в том, что это изделия, которые делаются сразу на площадке при строительстве здания, поэтому тут лучше в роли опалубки использовать листы рубероида или асбестовую трубу.
2. В трубу устанавливается готовый арматурный пояс, соединенный каждых 30 см прутьями по горизонтали. Пояс должен выступать за пределы сваи на высоту до 30-50 см.
3. Затем создается опалубка на месте будущего ростверка, охватываются все сваи на несущих углах и промежуточных соединениях. Соединение свай и армирования ленты делают с помощью болтовых соединений, сварку использовать не рекомендуется через нарушение целостности металла. В качестве арматуры лучше применять прутья спиральной формы, они обеспечивают оптимальное соединение бетона и стали.
4. Этап заливки фундамента.

Что нужно знать о заливке такого фундамента.

Заливка свайно ленточного фундамента своими руками.

Вяжущим компонентом смеси является обычный портландцемент марок М200 – М500

1. Тип цемента. Тут нужно использовать портландцемент марки не ниже М-200. Этот цемент используется для создания раствора.
2. Раствор должен быть средней плотности, но не жидким.
3. Заливку нужно делать одновременно или при небольшом временном диапазоне сначала всех свай. Но только тогда, когда будет установлена и соединена вся арматура.
4. Рекомендуется сначала залить несущие конструкции и оставить на пару дней, пока бетон укрепится. Не рекомендуется сразу после заливки свай начинать заливку ростверка по одной причине: достичь герметичности трубы с песчаной подушкой практически не реально и часть бетона уйдет через нижнюю кромку.
5. Как только бетон закрепится, заливается ростверк одновременно в нескольких местах. Тут стоит использовать несколько достаточно мощных бетономешалок, чтобы автоматизировать процесс.
6. После заливки всего ростверка оставить его сохнуть несколько дней, до недели включительно, чтобы бетон получил как минимум половину своей прочности.

После заливки и утряски фундамента рекомендуется проверить горизонтальность ростверка, выровнять поверхность и укрепить стенки фундамента дополнительными балками. Ведь теперь можно начинать возведение несущих стен здания.

Нюансы, которые возможны при заливке свайно-ленточного фундамента.

• Заливать нужно сначала сваи, а уже потом пространство ленточного ростверка;
• Раствор должен быть средней плотности, но не густой;
• Арматура должна быть покрыта полностью, допускается выступ вертикальных слоев вне ленточного ростверка, если конструкция предусматривает перенос нагрузки на несущие стены;

Таким образом, при создании свайно-ленточного фундамента из буронабивных свай или полых металлических свай именно технология заливки играет ключевую роль. Тут не рекомендуется в сваях использовать наполнитель, его можно применять только в ленточной конструкции. В сваю нужно залить только бетонный раствор с песка, цемента марки М-200 и выше и воды.

Источник: https://domastroevo.ru/stati/cvayno-vintovoy-fundament-svoimi-rukami

Установка винтовых свай своими руками.

— это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

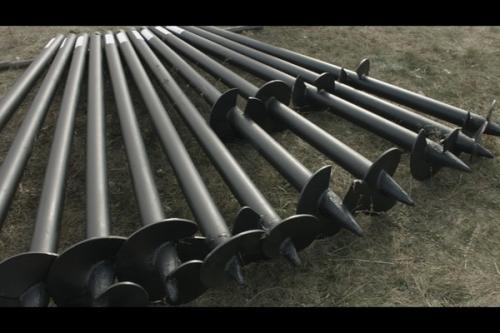

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам :

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Виды свай

Винтовые сваи имеют два основных вида:

• Сварные.
• Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи :

• Однолопастные.
• Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные . Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра :

• ВС-57.
• ВС-76.
• ВС-89.
• ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используютс я.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Свайный фундамент. Свайный и свайно-ростверковый фундамент: когда хорош, когда не очень

Итак, вы решили построить дом. Любое строительство начинают с выбора основы ― фундамента. Он может быть разным: ленточным, плитным, свайным, столбчатым. Расскажем более детально об одном из самых распространённых ― свайном.

Свайный фундамент состоит из свай ― железобетонных или металлических столбов, которые погружают в грунт ниже уровня промерзания. Они «добираются» до глубоких плотных слоёв почвы, одновременно утрамбовывая землю вокруг себя.

Сваи отличаются по форме, материалу, способу монтажа. Они бывают:

• винтовыми ― внешне напоминают большие саморезы, которые ввинчивают в землю. Их делают только из металла;
• забивными ― это бетонные столбы, которые забивает в почву сваебойная машина;
• буронабивными ― их делают на месте. Рабочие бурят скважины, вставляют в них арматуру для будущих свай, заливают всё это бетоном и дожидаются, чтобы конструкция застыла.

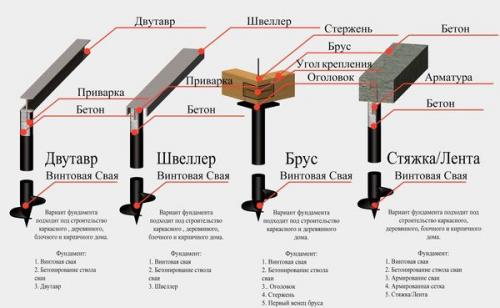

Свайно-ростверковый фундамент ― разновидность свайного. Он отличается тем, что сверху сваи соединяет ростверк ― обвязка, которая придаёт фундаменту дополнительную прочность. Получается, что верхняя часть свайного фундамента становится монолитной конструкцией. Чтобы понять, как работает ростверк, представьте: вы воткнули несколько палок в землю. По отдельности они не особо устойчивы. Соедините их верхнюю часть досками ― и конструкция станет более надёжной.

Также ростверк равномерно распределяет нагрузку на фундамент, не позволяет сваям выпасть или покоситься. Дело в том, что разные части здания могут по-разному весить. Для примера возьмём большой одноэтажный дом. В одной его половине расположена видовая гостиная с минимумом мебели и техники, а в другой ― гараж с автомобилем, спортзал с оборудованием, кухня и спальня. Вторая половина дома будет давить на фундамент сильнее, это может привести к тому, что дом просядет и покосится. Ростверк поможет избежать этого ― он равномерно распределит нагрузку по всей площади фундамента.

Ростверк для свайного фундамента бывает разных видов. Его конструкция может быть сборной, монолитной и сборно-монолитной. Ростверк делают из разных материалов: дерева (только для деревянных домов), металла, бетона и железобетона.

Итак, вы решили построить дом. Любое строительство начинают с выбора основы ― фундамента. Он может быть разным: ленточным, плитным, свайным, столбчатым. Расскажем более детально об одном из самых распространённых ― свайном.

Свайный фундамент

Свайный фундамент состоит из свай ― железобетонных или металлических столбов, которые погружают в грунт ниже уровня промерзания. Они «добираются» до глубоких плотных слоёв почвы, одновременно утрамбовывая землю вокруг себя.

Виды свай

• Сваи отличаются по форме, материалу, способу монтажа.

Свайно-ростверковый фундамент

Свайно-ростверковый фундамент ― разновидность свайного. Он отличается тем, что сверху сваи соединяет ростверк ― обвязка, которая придаёт фундаменту дополнительную прочность. Получается, что верхняя часть свайного фундамента становится монолитной конструкцией.

Чтобы понять, как работает ростверк, представьте: вы воткнули несколько палок в землю. По отдельности они не особо устойчивы. Соедините их верхнюю часть досками ― и конструкция станет более надёжной.

Также ростверк равномерно распределяет нагрузку на фундамент, не позволяет сваям выпасть или покоситься. Дело в том, что разные части здания могут по-разному весить. Для примера возьмём большой одноэтажный дом. В одной его половине расположена видовая гостиная с минимумом мебели и техники, а в другой ― гараж с автомобилем, спортзал с оборудованием, кухня и спальня. Вторая половина дома будет давить на фундамент сильнее, это может привести к тому, что дом просядет и покосится. Ростверк поможет избежать этого ― он равномерно распределит нагрузку по всей площади фундамента.

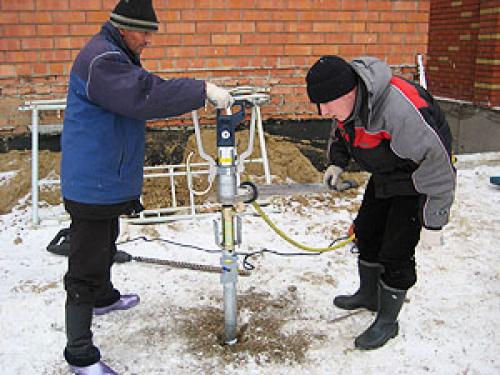

Винтовые сваи установка. Подготовительные работы

Согласно пошаговой инструкции по обустройству фундамента работы начинаются с подготовительных операций, сводящихся к очистке участка застройки от мусора и посторонних предметов и последующей его разметке.

Отметим, что уже на этапе разметочных работ от вас потребуется максимальная внимательность и точность, исключающие малейшие отклонения от нормы при последующей установке свай.

Важно! Максимально допустимая погрешность их монтажа (как по отклонению от вертикали, так и по расстоянию между соседними опорами) составляет не более 2 см.

В случае несоблюдения этих условий в последующем вы можете столкнуться с таким неприятным явлением как провисание цоколя, способным привести к разрушению стен и перекосу всего здания.

Итак, для того чтобы изготовить надёжный и долговечный винтовой фундамент своими руками – вам в первую очередь следует побеспокоиться о равномерности распределения нагрузки на его опоры и грунт. С этой целью специалисты советуют воспользоваться следующей методикой его разметки.

Сначала берётся план будущего дома и разбивается условно на равные по площади прямоугольники, размеры которых определяются заранее из соображений равномерности распределения нагрузок. По сторонам и диагоналям полученных прямоугольников должны быть намечены места установки блоков винтовых свай с учетом заданного в проекте расстояния между ними.

Обратите внимание! При разметке точек размещения свай необходимо исходить из того, что одна из них должна располагаться по центру каждой из несущих балок дома.

По окончании планировочных работ (согласно пошаговой инструкции) подготовленная разметка переносится на участок застройки с привязкой к местности, после чего в местах установки свай вбиваются деревянные колышки.
