Как сделать основание под тротуарную плитку: пошаговая инструкция

Как сделать основание под тротуарную плитку: пошаговая инструкция

Готовим земляное корыто

Это сделанная в земляном полотне траншея для устройства подстилающего слоя с целью последующего мощения дорожек. Ее роют таким образом, чтобы туда можно было плотно уложить щебневый и песчаный слои основы. Без такого корыта уровень изразцов был бы недопустимо высоким.

Для начала нужно разметить участок . Размер земляного корыта должен соответствовать величине необходимой территории плюс 1 м (и в длину, и в ширину). Планировку проводят следующим образом: от границы участка отступите расстояние в 10 см, обозначая его колышками и натянутой между ними веревкой. Далее определите место для складирования вырытого грунта. Суммируйте глубину подстилающих слоев. Она значительно отличается при использовании разных технологий укладки. Так, слой щебенки может колебаться от 7 до 20 см, а слой песка – от 5 до 10 см.

Для мощения небольшого участка площадью не более 20 кв. м понадобится только лопата или кирка и собственное желание. Для такого рода работы не придется нанимать дополнительных специалистов. Эту территорию можно осилить самостоятельно. Если же сил и времени не хватает, всегда можно прибегнуть к помощи организации, которая осуществляет подобный вид деятельности.

Как только дерн будет удален, земляное корыто уже почти готово. Но не забудьте еще одну важную деталь: подчистите дно траншеи от лишних кочек и неровностей. Для этой задачи отлично подойдет механизированный ручной каток или виброплита – оборудование можно взять в аренду в специальной организации. Это удовольствие обойдется вам в сумму от 1 до 10 тысяч рублей в сутки (плюс залог). Конечно, на этом всегда можно сэкономить, но качественно подготовить поверхность корыта, уплотнив его надлежащим образом, без специальных инструментов практически невозможно. Если же эти работы не будут выполнены хорошо, то последующие не увенчаются успехом, и очень скоро верхнее покрытие начнет проседать.

Для укладки под основанием ливневого дренажа прокопайте траншеи, проложите трубы . Только после этого приступайте к уплотнению дна корыта. Как уже было сказано, лучше всего это сделать с помощью виброплиты (20-25 проходов). Инструмент весом до 60 кг вполне подойдет для данной задачи. Если вибротрамбовка тяжелее, то количество проходов снижается до 18-20. Каток с функцией виброуплотнения действует еще эффективнее. Достаточно пройтись им по дну корыта 5-7 раз. Без данной функции каток уплотнит дно за 10-15 проходов.

Подготавливаем гидросток и изоляцию

Порой бывает, что все старания, направленные на создание красивых тротуаров, терпят неудачу только лишь по причине грунтовых вод, которые вымывают песок из-под покрытия и тем самым разрушают весь участок. Профессионалы знают, что одним из важных моментов во избежание данной проблемы является правильный подбор композита основания. Хорошей гидроизоляцией обладает геотекстиль . Его даже нередко используют для создания садовых водоемов. Высокопрочный материал не гниет и не дает растениям прорастать между плитками.

Но выбор материала – не единственное условие гидроблокады. Чтобы предотвратить скопление большого количества влаги после атмосферных осадков под окончательным покрытием, нужно обеспечить наличие уклона для стока воды . Величина уклона определяется из расчета 2 градуса на 1 м покрытия. Его нужно предусмотреть еще во время подготовки земляного корыта. Однако, коррекция также возможна и на стадии укладки гравия, при варьировании его толщины.

Устанавливаем бордюр

Удостоверьтесь, что траншея уплотнена достаточно хорошо, теперь можно приступать к обкапыванию. По периметру корыта необходимо выкопать ров шириной 30-40 см. При этом со стороны корыта часть канавы должна заступать за его границу примерно на 5-7 см. А вот насколько глубокой должна быть траншея, определяется следующим образом: из высоты бордюра вычитаются толщина плитки и уплотненных слоев с учетом основы. К полученному остатку нужно прибавить 3-5 см.

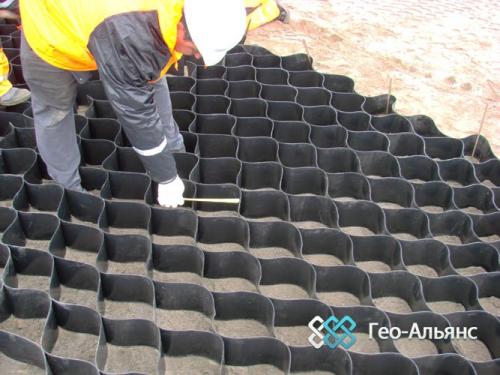

Укладка тротуарной плитки на пучинистом грунте. ЭППС или георешетку под тротуарную плитку — наш ответ пучениям

Сообщения

Капитан Очевидность

Участник

• Томск



Пучением называется свойство грунта значительно увеличиваться в объеме при замерзании находящейся в нем влаги. И хотя на это явление сильное влияние оказывает УГВ (уровень грунтовых вод), в большей степени оно зависит от состава почвы. Даже залегание грунтовых вод на уровне нескольких метров, при промерзании не гарантирует, что грунт не вспучит, так как существует еще и капиллярный подъем.

Кроме того, согласно теории тепломассопереноса, вода движется к фронту промерзания. Пучение происходит при наличии свободной воды в грунте (именно свободной) и отрицательной температуре. Сильнее всего на пучение в грунте влияет пылеватая фракция. Если УГВ в период промерзания держится высоко (0,3-0,5м), то пучить будет и щебеночную «подушку», и песчано-гравийную смесь, и любое другое основание.

Устройство парковки с брусчаткой на пучинистом основании кардинально от аналогичного процесса на других основаниях не имеет. Один из важнейших этапов – снятие плодородного слоя до более твердых масс.

Так же необходимо придать уклон, чтобы осадки и талые воды стекали в направлении дренажного колодца, если он есть, или просто быстрее отводились с площадки.

Если бы речь шла о почвах, неподверженных пучению, следующими этапами были бы: песчаная подушка (10 см) и по ней брусчатка; песчаная подушка, цементно-песчаная смесь (5-7 см) и уже по ней брусчатка; армированная сеткой или фиброй бетонная плита (10 см), плюс брусчатка на клеевую смесь.

На пучинистых же грунтах никак не обойтись без геотекстиля, дренажной подушки из щебня. И последнее ноу-хау — добавить ЭППС.

вариант 1

• Геотекстиль (200 или 300 г/м²).
• Трамбованный щебень (фракция 20-40 мм).
• ЭППС (30 мм достаточно).
• Песок (10 см).
• Брусчатка (для парковки по песку 30 мм толщины мало, нужно не меньше 60 мм).

​

​вариант 2 с георешеткой, по-богатому:

• Геотекстиль.
• Песчаная подушка – 5 см.
• Объемная георешетка – h 10 см.
• Щебень – 12-15 см (фракция 20-40 мм).
• Щебень – 5 см (фракция 5-10/5-20 мм).
• Цементно-песчаная смесь – 5-7 см.
• Брусчатка.

Данные рецепты позволяют оставаться брусчатке ровной при эксплуатации под один автомобиль в три с половиной тонны весом.

Подобеый пирог подходит так же для устройства самодельных бетонных плит при условии прорезки деформационных швов.

Аноним

Местный

• Томск

пока в голове не утрясётся- что бороться с пучением нужно одним единственным способом — отводом воды и дренажём, будут городить 10 слойные подушки с эффективностью 50/50 в зависимости от грунта.

nblka

Участник

• Томск

killergot wrote:

пока в голове не утрясётся- что бороться с пучением нужно одним единственным способом — отводом воды и дренажём, будут городить 10 слойные подушки с эффективностью 50/50 в зависимости от грунта.

Даже залегание грунтовых вод на уровне нескольких метров, при промерзании не гарантирует, что грунт не вспучит, так как существует еще и капиллярный подъем.

тут похоже отводом и дренажем не обойдешься

Akor

Участник

• Москва

mafon wrote:

какая связь георешетки с пучением??

скорее с парковкой — для уменьшения эффекта продавливания низлежащего грунта колёсами (зависит и от свойств грунта конечно-же)..

в моём интуитивном понимании — георешетка (объёмная, с засыпкой щебня внутри и под решеткой) позволяет обойстись более тонким (в сумме) слоем щебня..

однако, в варианте 1 — толщина слоя шебня не указана вообще (только фракция)..

sultan

Участник

• Томск

killergot wrote:

пока в голове не утрясётся- что бороться с пучением нужно одним единственным способом — отводом воды и дренажём, будут городить 10 слойные подушки с эффективностью 50/50 в зависимости от грунта.

+100500

Отвод воды решает многое. В моем случае без отмостки и сбора дождевой воды с кровли и дренажа по периметру, и отвод ее от дома на 5-10 метров, вода вся затекала под дом. Наблюдал как грунт внутри дома промерзая поднимался сантиметров на 5-7 относительно отбратной засыпки пазухов. В этом году с отмосткой и отводом воды наблюдаю отсутствие пучения как такового.

Заец

Участник

• Иглаково

В конце концов на отводы забил. Не совсем конечно. Оин есть. Просто — уклон (везде). И без отмостки но с нормальной засыпкой к фундаменту (протрамбованной) все заливные траблы исчезли. А они были и немалые.

Автор

Сообщения

Просмотр 8 сообщений - с 1 по 8 (из 8 всего)

• Для ответа в этой теме необходимо авторизоваться.

Геотекстиль под тротуарную плитку. Зачем нужен геотекстиль при обустройстве садовых дорожек?

Садовые дорожки – важная декоративная часть любого участка. Кроме того, на нее возлагаются и серьезные функции. Как минимум, тропинка должна быть крепкой и долговечной, не проседать под первым же дождем, не деформироваться от корней деревьев вне зависимости от того, из какого материала она выполнена. На помощь приходит геотекстиль – синтетический материал, который производят из полимерных нитей.

Геотекстиль отличается по способу производства, плотности и размерам полотна – для разных целей берут наиболее подходящий материал. Главное – чтобы геотекстиль был качественным и мог выполнять возложенные на него функции. Чтобы быть уверенным в качестве, лучше покупать материал в проверенном месте.
Жители Санкт-Петербурга и области могут заказать геотекстиль в компании «Ресурс», которая является дистрибьютором крупных отечественных и зарубежных производителей, потому может гарантировать качество и наиболее выгодные цены. Специалисты при необходимости помогут с расчетами и подскажут наиболее подходящий вид геотекстиля.

Геотекстиль выполняет следующие функции:

• защита дорожки от деформаций , образования внутренних пустот и осадки под действием дождя, снега и нагрузок. Без геотекстиля щебневое основание тропинки легко проседает в слой грунта под ним, провоцируя образования пустот и последующие разрушения. Использование геотекстиля позволяет удержать щебень на месте и предотвратить последствия;
• эффективное удаление влаги с дорожки за счет высокой влагопроницаемости геотекстиля;
• защита дорожки от разрушительного воздействия корней деревьев и кустарников;
• защита от прорастающих сорняков ;
• повышение уровня стойкости к нагрузкам;
• защита от грязи , так как слой грунта и песка отделены;
• укрепление грунта на склонах;
• возможность локального ремонта дорожки.

Геотекстиль имеет небольшую массу, прост в транспортировке и монтаже, но боится ультрафиолета, потому работать с ним лучше максимально быстро.

Слои основания под тротуарную плитку. Выбор и устройство подушки

По исполнению различаются три типа основ для укладки тротуарной плитки: песчаная, из цемента с песком и бетонная. Первая подходит для легких коллекций, вторая считается универсальной. Третья, как правило, формируется, когда планируется укладка декоративных изделий с использованием плиточного клея для наружных работ. Рассмотрим подробнее каждое решение:

• Песчаная подушка .

Рекомендуется придерживаться высоты в 70 мм после трамбования. Песок лучше выбирать речной и просеянный, чтобы исключить остатки растительности и представителей животного мира. Так как мелкофракционная засыпка под весом камня оседает, нужно уровень основы немного превысить на фоне проектного.

Формирование песчаной подушки Источник propartner.ru

• Цементно-песчаная основа под тротуарную плитку .

Здесь важным условием для проведения работы является сухая погода. Подложка формируется трехслойная: из щебня, песка и сухой смеси. Пропорции песка и цемента традиционные – 3 к 1 (допустимо соотношение 5 к 1). Минеральные прослойки должны быть поочередно утрамбованы, а третья устраивается по ходу укладки декоративного покрытия. Либо формируется отдельный слой высотой 50-100 мм.

• Бетонная площадка .

Процесс формирования стяжки выполняется поверх гидроизоляционного полотна, которое настилается сразу на грунт либо на минеральную засыпку из гравия и песка, битый кирпич. Под раствор собирается опалубка, прокладывается армирующая сетка с ячейками 100*100 мм из проволоки сечением 6 мм, устанавливаются временные маяки для выравнивания площадки (можно без них обойтись, если ориентирами являются ровные опалубочные бортики).

Пример бетонного основания под брусчатку Источник land-works.ru

Перед засыпкой несущего гравийного слоя рекомендуется создать плотный слой песка толщиной до 60 мм. Он будет выполнять роль защиты пирога для тротуарной плитки и покрытия от движения почвы при сезонном замораживании и оттаивании. Также прослойка способствует более плотной связки каменистой засыпки. Щебеночный слой может быть разной толщины. Ниже рассмотрены ориентиры, которых придерживаются специалисты:

70 мм	Обеспечиваются минимальные показатели устойчивости, актуальные для пешеходных зон из легких коллекций тротуарного покрытия.
120 мм	Оптимальный вариант. Здесь наблюдаются надежность и практичность, которых достаточно для периодического использования площадки для проезда легкового автомобиля.
180-200 мм	Мощный дренажный ковер. Его формировать стоит в три захода с использованием щебня различной фракции. При этом каждый слой должен быть ровным и плотным.

Как класть тротуарную плитку – от инструментов и разметки до укладки

В следующей таблице приведены примеры с рекомендациями от мастеров как подготовить основание под тротуарную плитку послойно в зависимости от типа грунта и назначения площадки (слои перечисляются в направлении снизу вверх).

Пешеходная зона	Дорожка с повышенной нагрузкой
В мм	Тип прослойки	В мм	Тип прослойки
На песчаном грунте и супесях
100	Щебень с фракцией 20-40 мм	200	Щебень с фракцией 20-40 мм
20	Отсев для формирования расклинивающего слоя – 5-20 мм
1	Геотекстиль*
40	Отсев для выравнивания поверхности – 0-5 мм
30	Песок или отсев размером 0-5 мм для создания балласта
Средний и легкий суглинок
100	Морозозащитный слой песка фракцией от 0 до 2 мм
100	Щебень с фракцией 20-40 мм	200	Щебень с фракцией 20-40 мм
20	Отсев для формирования расклинивающего слоя – 5-20 мм
1	Геотекстиль*
40

*Здесь рассматривается геотекстиль плотностью в 150 гр/кв.м, он предотвращает или затормаживает процесс вымывания песка.

В случае с песчаным основанием под брусчатку и тротуарную плитку вода с покрытия будет уходить в грунт естественным образом. При использовании цемента и смесей на его основе требуется устройство дренажных каналов и отверстий. Чтобы закрепить стенки в случае со вторыми используются отрезки труб длиной порядка 200 мм. Количество определяется из расчета единица на каждый кв. метр. Сверху в обоих случаях проемы можно замаскировать специальными решетками.

Как провести укладку брусчатки на бетонное основание

Коротко о главном

Тротуарная плитка оказывает на основание локализованную нагрузку от собственного веса и под давлением прохожих или транспорта.

Поэтому важно сформировать прочную и надежную площадку, ровную и стойкую к природным явлениям.

Перед устройством подложки формируется котлован на участке посредством удаления плодородного слоя земли с корневищами.

Стенки котлована закрепляются временной опалубкой или посредством бордюрного камня.

Укладка тротуарной плитки пошагово. Инструменты и материалы для работы

Перед началом проведения работ необходимо подготовить все для этого необходимое — рабочий инвентарь и материалы.

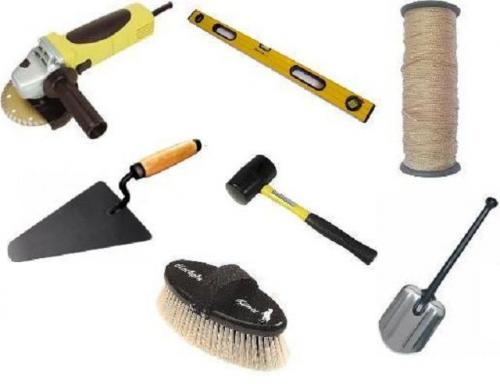

Инструменты, необходимые для укладки тротуарной плитки

• Из инструментов будут необходимы:

— Лопаты — штыковая и совковая для выемки грунта.

— Грабли для разравнивания сыпучих строительных материалов.

— Деревянные колья или штыри из отрезков арматуры, а также бечевка (шнур) для разметки территории.

— Резиновый молоток для выравнивания плитки и бордюров.

— Строительный уровень и рулетка.

— Щетка или веник для распределения песка поверх уложенной плитки.

— Трамбовка ручная или механическая, в зависимости от размеров облагораживаемой площади.

— Длинная ровная труба или направляющие для разравнивания песка, если плитка будет укладываться без цементно-песчаной смеси.

— Шлифмашинка с диском для резки камня. Без нее не обойтись тех случаях , если придется резать тротуарные блоки.

а) Саму тротуарную плитку. Она может быть изготовлена по разным технологиям и из различных материалов. Соответственно, несколько отличаются и ее характеристики. Некоторые основные свойства разных видов тротуарной плитки – в прилагаемой таблице:

Эксплуатационные качества	Полимерная плитка	Бетонная вибролитая	Бетонная вибропрессованная
Средняя плотность в кг/ м³	1650-1800	2320-2400	2200-2400
Водопоглощение массы	0.15	4-4,5	5,5-6,5
Прочность при сжатии, МПа	17-18	40-50	40
Прочность при сгибе, МПа	17-25	6-7	5-5,5
Морозоустойчивость, циклы	Более 500	300-400	200-300
Истираемость, г/кв. см	0,05-0,1	0,3-0,4	0,5-0,7

Кроме этого, при покупке тротуарной плитки необходимо учитывать и другие моменты, которые важны для надежности и эстетичности будущих дорожек и площадок. Например, для участка, который не будет испытывать больших нагрузок, вполне подойдет , имеющая толщину до 60 мм. Если же предполагается, что на замащиваемую территорию будет заезжать машина, то необходимо выбирать брусчатку, имеющую толщину 60 и более миллиметров.

Одновременно, конечно, хозяева должны определиться с конфигурацией плитки, ее расцветкой и т.п . Разные типы и оттенки блоков позволяют выкладывать мозаичные рисунки, поэтому, если есть желание не ограничиваться простым «серым» мощением, то следует продумать заранее узор и, соответственно, количество плиток той или иной расцветки и формы. Возможно, что в этом поможет таблица с некоторыми популярными моделями тротуарной плитки, приведенная ниже:

Плитка в кладке	Наименование изделия	Габаритные размеры в мм	Масса в кг	Кол-во шт. в 1 м²	Вид отдельной плитки
		L	B	H
	3.Ф.6 «Волна»	240	120	60	3.6	40
	3.Ф.8 «Волна»	240	120	80	4.66	40
	1.П.4 «Прямоугольник»	197	97	40	1.9	50
	1.П.6 «Прямоугольник»	197	97	40	1.9	50
	1.П.8 «Прямоугольник»	197	97	40	1.9	50
	1.К.6 «Квадрат»	197	197	60	5.43	25
	1.К.6 «Уголок»	197	197/97	60	4.05	34

На что еще нужно обратить особое внимание, выбирая плитку, кроме указанных выше характеристик? Существуют критерии оценки тротуарных блоков, проверенные практически:

— Качество плитки можно определить, не заглядывая в характеристики, ударив один блок о другой – если послышится глухой звук, то в смесь для изготовления брусчатки добавлено слишком много воды . Если же звук при ударе получится звенящим, то плитка изготовлена согласно технологи и и и меет высокое качество.

— Если приглянулась брусчатка, имеющая очень яркий цвет, но ее стоимость достаточно низкая, то, скорее всего, применены красящие пигменты низкого качества, которые, во-первых , нестойкие сами по себе, а во-вторых —   значительно снижают прочностные качества плитки.

Очень важно покупать плитку из одной партии изготовления, потому что в иначе блоки могут отличаться не только по размеру и цвету, но и по составу смеси, из которой их изготовили.

Как и все строительные материалы, тротуарную плитку нужно приобретать с «резервом», из расчета на 15% больше, чем площадь предполагаемого мощения. Запасные блоки будут необходимы при случайном бое, обнаружении брака, порчи и неизбежных отходах во время резки.

б ) Бордюры для ограждения мощеной площадки.

в) Геотекстиль, размер которого должен превышать площадь кладки на 200 ÷ 250 мм с каждой стороны, для того, чтобы он находил на стенки углублений для укладки слоев .

д) Баллончик с краской яркого цвета. Им удобно делать предварительную разметку, не прилагая усилий. Краску можно заменить известью, которую рассыпают, обозначая края будущей дорожки или площадки.

е) Арматурную решетку для бетонирования площадки. Она нужна далеко не всегда — потребуется лишь в том случае, если основу под кладкунеобходимо будет упрочнить.

Подготови в в се необходимое, можно переходить к разметочным работам на участке.

Подготовка основания под плитку. Подготовка деревянного пола к укладке плитки

Строго говоря, деревянный пол – не самое удачное основание под плитку, поэтому такое покрытие укладывается на него лишь в порядке исключения. Если под деревянным полом имеется бетонное основание, то лучше работать с ним, удалив черновое покрытие. Однако для тех, кто по какой-то причине, имея дома деревянные полы, всё же хочет наслаждаться плиточным покрытием, тоже есть варианты исполнить свою мечту.

Подготовка деревянного пола к укладке плитки

Как известно, поверхность под плитку должна быть не только ровной, но ещё и прочной и неподвижной, так что прогибающиеся половицы исключены. Кроме того, плиточный пол довольно тяжёлый, так что необходима уверенность, что имеющееся покрытие его выдержит и не будет прогибаться под тяжестью.

Прочный деревянный пол

Если к полу (дощатому, фанерному, из ДСП и т.п.) нет никаких серьёзных нареканий, то потребуется лишь подготовка его поверхности.

Этапы выполнения работ

1. Все стыки необходимо заполнить монтажной пеной.

   Все стыки необходимо заполнить монтажной пеной

2. Покрыть пол грунтовкой. Рекомендуется также специальное покрытие, предназначенное для деревянных поверхностей. Оно похоже на гидроизолирующую мастику и защитит основание от влаги, а плитку от сжатия и расширения, которому очень подвержена древесина под влиянием перепадов температуры и влажности.

   грунтовка по дереву

   Покрыть пол грунтовкой

3. Теперь можно застелить пол армирующей сеткой и залить специальным самовыравнивающимся составом для деревянных оснований. Подойдёт и такая самодельная смесь: на одну часть воды две части крупного речного песка без примесей и две части жидкого стекла. Шпаклёвка на основе клея ПВА и опилок в данном случае не подойдёт, так как является недостаточно твёрдой.

   Выравнивание деревянного пола самовыравнивающейся смесью

4. Когда подготовленная поверхность высохнет, можно укладывать плитку.

   Как клеить плитку

Старый деревянный пол с прогибающимися половицами

Этапы выполнения работ

1. Сначала нужно снять все половицы.

   Демонтаж половиц пола

2. Крепкие лаги можно оставить, обработав их антипреном, а промежутки между ними засыпать керамзитом или уложить в них теплоизолирующий материал в виде твёрдых плит. К примеру, это может быть пенопласт или экструдированный полистирол.
3. На заполненные утеплителем лаги настилается сначала слой пароизоляции, а потом сверху крепится саморезами два слоя листов ГВЛ по принципу кирпичной кладки. Они не должны располагаться вплотную к стенам, необходим зазор в 1,5-2 см для защиты от последствий температурных деформаций. Эти зазоры, когда весь пол будет уложен, необходимо запенить.
