Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.
Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.
Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.
Есть, впрочем, у данной системы и ряд недостатков:
- в фундамент необходимо закладывать арматуру;
- изготовление и в равной степени установка откатных ворот повлечет большие траты.
Распашные ворота из профлиста – сооружаем своими руками
В первую очередь необходимо подготовить:
- чертежи;
- план-схему с привязкой к местности;
- инструменты;
- материалы.
Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.
Наиболее оптимальные габариты выглядят так:
- длина обеих створок не больше 4-х метров;
- высота до 2-х.
Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:
- два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
- материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
- уголок для распорок 20 на 20 мм;
- собственно профнастил;
- саморезы к нему;
- бетонный раствор;
- антикоррозийная грунтовка и краска;
- ножницы для металла;
- электросварка;
- шуруповерт;
- болгарка;
- лобзик;
- дрель;
- ватерпас;
- рулетка;
- штыковая и совковая лопаты.
Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).
Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:
- квадратные трубы грунтуют и красят в два слоя;
- по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
- на дно насыпать слой щебня с песком;
- опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
- залить бетон;
- оставить его до первичного схватывания (15 суток).
В этом случае петли приваривают лишь после застывания раствора.
Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:
- квадратную трубку разделывают по размерам;
- ее торцы болгаркой обрезают под 45 градусов;
- раму собирают и прихватывают сваркой;
- измеряя диагонали, проверяют правильность углов;
- дефекты устраняют и затем производят окончательную сварку;
- внутри каркаса по углам устанавливают косые распорки;
- затем фиксируют 2 поперечины для дополнительной жесткости;
- швы шлифуют болгаркой;
- раму окрашивают.
Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.
Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.
Ворота из профлиста с калиткой. Материалы для изготовления
Изготовить ворота можно из профилированного настила, (металлического профиля), профильной трубы, металла, дерева.
Чтобы выбрать материал надо сравнить его недостатки и достоинства. Ранее подобные сооружения изготавливали из металлического листа, но он тяжелый, его надо красить и нанимать профессиональных сварщиков для установки. Это увеличивает стоимость такого изделия.
Изготовить конструкцию из профильной трубы под силу тоже лишь профессиональному сварщику, и если вы захотите скрыть двор от посторонних глаз, придется чем-то закрывать щели, между трубами, используя доски или другие компоненты.
Деревянные ворота красивы, но менее прочны и сложны в уходе. Для того чтобы они были прочнее, надо выбирать хотя бы дубовые доски, а это недешево. Можно конечно сделать их из рейки, бруска, штакетника, поскольку это достаточно дешевый материал. В любом случае деревянные детали надо обработать от древесных паразитов, плесени и огня с помощью антисептика, грунтовки и влагозащитных средств. Затем следует их покрасить или покрыть лаком в два слоя.
Хорошо смотрятся комбинированные ворота из металла и дерева или из древесного полимерного композита, еще красивее выглядят сооружения с коваными вставками, но стоимость их увеличивается.
Сейчас существуют современные материалы: профилированный настил (металлопрофиль) и профлист, который является легким, относительно недорогим, простым в работе и долговечным (производитель дает гарантию 20 лет) . Он имеет разнообразие оттенков. Настил отличается от листа тем, что он более защищен от коррозии, сильнее уменьшает шум и обладает большей надежностью.
При работе с настилом или листом вам не потребуется покупать дополнительных инструментов и приспособлений. Изготовить ворота самостоятельно из профилированного настила не составит большого труда, такие ворота также можно украсить различным декором. Выбрав материал, надо решить какой дизайн будет у ваших будущих ворот.
Распашные ворота из профнастила. Распашные ворота
Основа конструкции – опорные столбы, на которых крепятся створки, открывающиеся внутрь или наружу относительно периметра участка. Высота обычно проема ничем не ограничивается. Верхняя перемычка чаще всего отсутствует, что позволяет проезжать на участок любому транспорту (если позволяет ширина въезда). Когда выбирают распашные ворота из профлиста, учитывают особенности:
- когда въезд находится рядом с проезжей частью, створки должны открываться внутрь – в сторону участка;
- створки поворачиваются наружу, когда на территории частного дома или дачи нет места, иначе могут возникнуть неудобства при въезде, такой вариант выбирают, если перед проемом (за пределами участка) достаточно пространства, чтобы машина свободно заезжала
- калитка может располагаться рядом или в пределах створки, но во втором из случаев нужно быть готовым к увеличению высоты порога;
- распашные ворота могут открываться своими руками или дистанционно на расстоянии с помощью пульта ДУ, но последний из вариантов способствует удорожанию конструкции, т. к. требуется приобретения двух приводов.
Преимущества распашной конструкции из профнастила:
- простота управления и монтажа, что обусловлено несложным устройством;
- низкие затраты, когда речь идет о механических воротах из профнастила;
- конструкцию можно изготовить даже своими руками, чему способствует возможность применения профнастила – материала для обшивки, который отличается малым весом, превосходными свойствами и привлекательным внешним видом.
Распашные ворота из профнастила
Ворота с двумя створками имеют и недостатки, о которых важно знать:
- затруднения при монтаже: когда крупногабаритные створки перекрывают часть проезда;
- необходимость увеличения затрат – приобретается 2 привода вместе одного, как у откатных изделий.
Ворота из профнастила своими руками чертеж. Ворота из профлиста своими руками. Чертежи, схемы, инструкция
Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.
Установка ворот из профнастила своими руками
Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.
Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

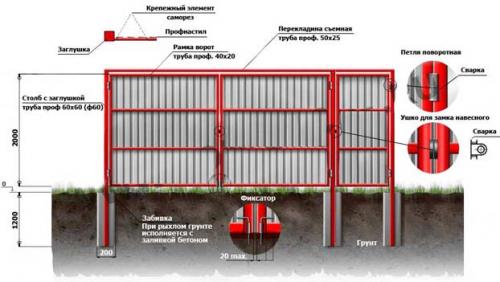

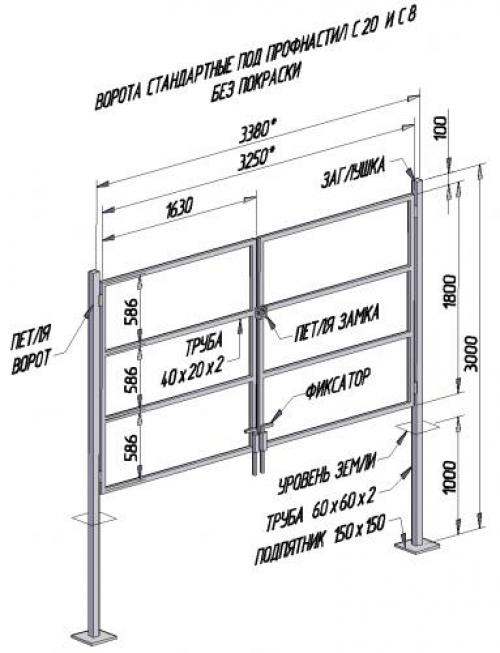

ворота из профнастила. Чертежи
Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.
Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

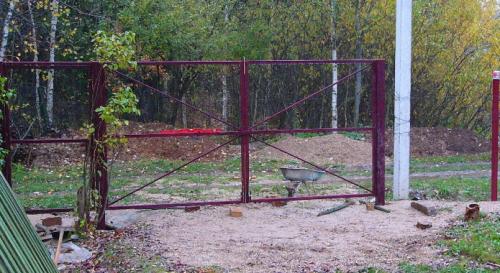

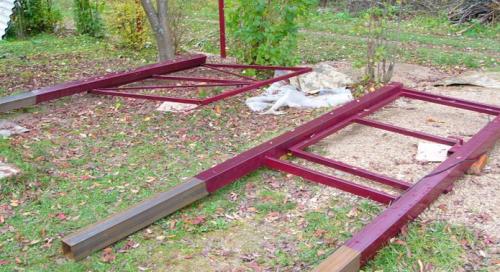

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

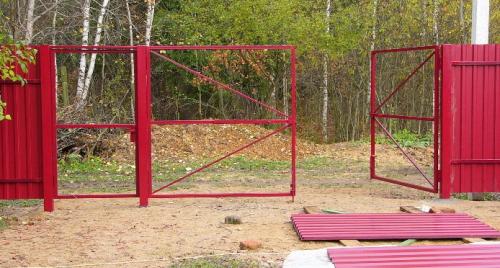

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

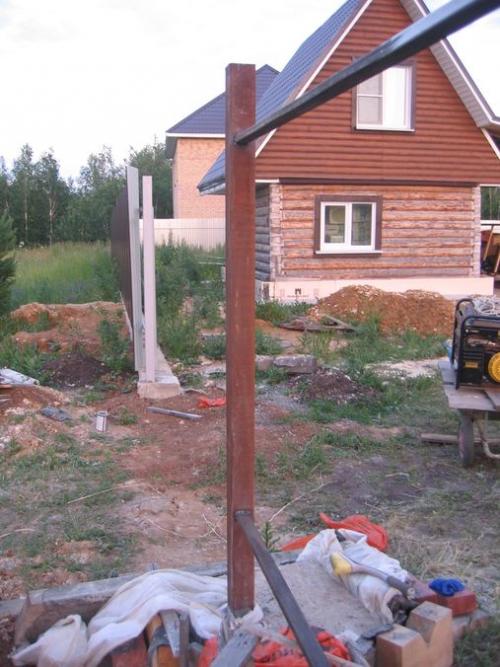

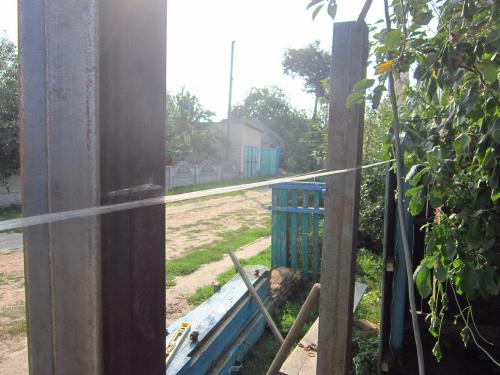

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

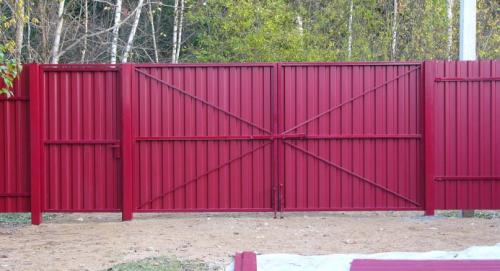

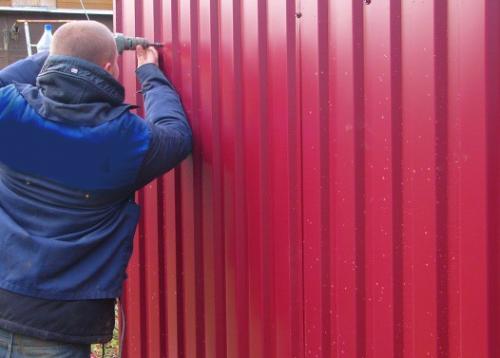

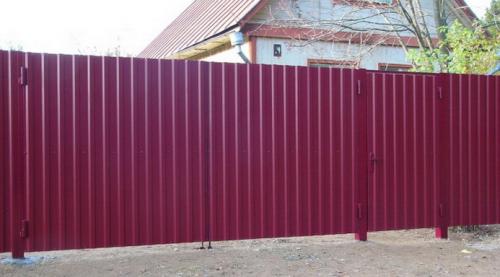

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.
В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.
ворота из профнастила своими руками.

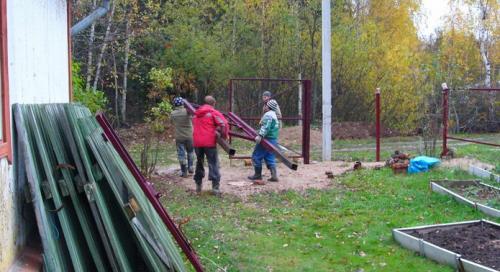

Реальный пример изготовления ворот из профлиста
Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.
Чтобы изготовить распашные ворота из профлиста своими руками необходимо:
Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.
ворота из профлиста своими руками. Чертеж
На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

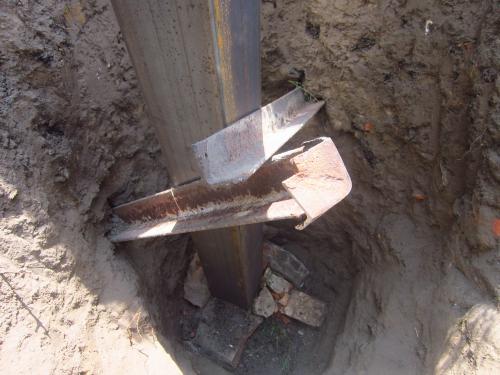

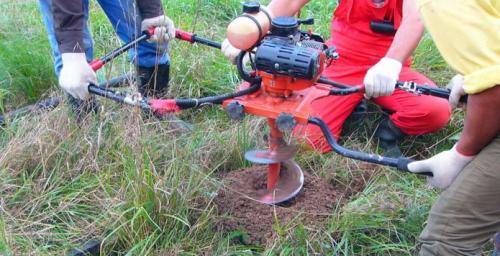

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

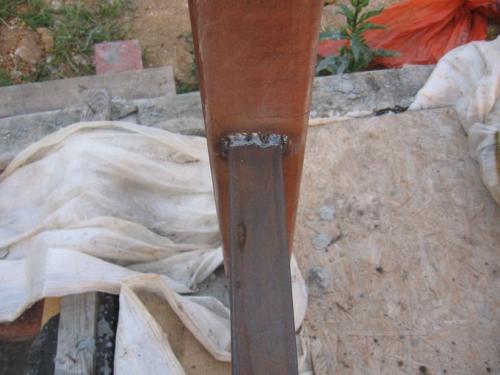

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.
