Винтовые сваи: основные типы и их характеристики

Винтовые сваи: основные типы и их характеристики

Практически все параметры винтовых свай (конструктивные, геометрические) назначаются индивидуально на основании комплекса данных, но прежде всего на основании информации о грунтовых условиях в пятне застройки.

Марка стали	Требования к жесткости и прочности; грунтовые условия (в том числе данные о коррозионной агрессивности грунтов (КАГ); условия эксплуатации. Подробнее
Диаметр лопасти, мм, количество лопастей	Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность основания. Подробнее
Конфигурация лопасти	Данные о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и др. Подробнее

Чтобы получить данные, достаточные для разработки проекта фундамента, совсем не обязательно заказывать дорогие инженерно-геологические изыскания. Можно воспользоваться, разработанными специалистами ГК «ГлавФундамент» для объектов малоэтажного строительства:

• геотехнические и геолого-литологические исследования (методика разработана на основании ГОСТ 19912 «Грунты. Методы полевых испытаний статическим и динамическим зондированием» );
• измерения коррозионной агрессивности грунтов.

Количество лопастей

В работе однолопастных конструкций не учитывается трение по боковой поверхности ствола, а сваи малых длин и диаметров вовсе требуют обязательного применения элемента сопротивления боковым нагрузкам (ЭСБН) или бетонирования основания колонны, так как крайне неустойчивы к горизонтальным нагрузкам.

Многолопастные модификации благодаря особенностям конструкции обеспечивают совместную работу сваи и околосвайного грунта, что позволяет им одинаково хорошо воспринимать вдавливающие и выдергивающие нагрузки. Подходят для установки в любые, даже слабые, грунты. При нормируемых осадках не «уходят в срыв».

Конструктивные параметры многолопастных свай (диаметр лопастей, их шаг и соотношение) – величины, которые находятся в сложной зависимости от характеристик грунтовой среды и характера нагрузок от сооружения. Если ввести дополнительную без предварительных расчетов, многолопастная модификация может работать на горизонтальные нагрузки даже хуже, чем однолопастная дезаксиальная ().

Увеличение количество лопастей позволяет использовать для ствола трубу меньшего диаметра, но с большей толщиной стенки (для соблюдения требований к жесткости и прочности).

Связанные вопросы и ответы:

Какие типы винтовых свай существуют и какие они отличаются друг от друга

• Главная
• Статьи
• Виды винтовых свай

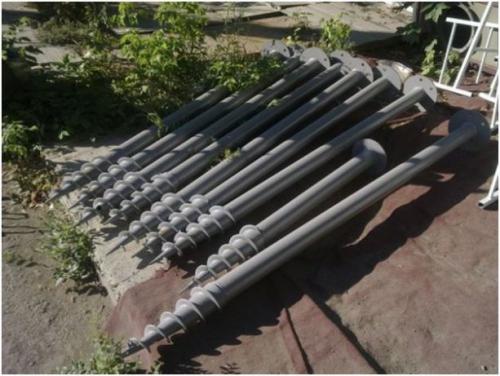

Виды винтовых свай

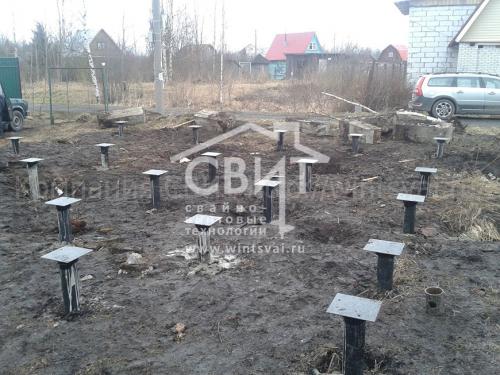

Винтовые сваи позволяют возвести фундамент , который прослужит десятки лет, не утратив своих первоначальных эксплуатационных свойств, однако лишь в том случае, если сваи были правильно подобраны и установлены. В этой статье мы расскажем об основных разновидностях винтовых свай, и их отличиях.

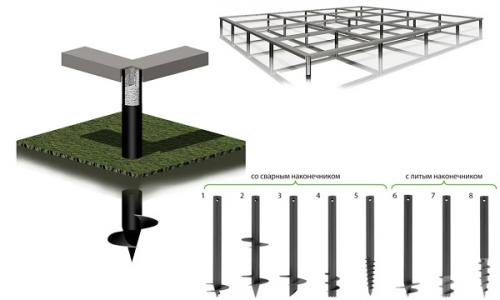

Винтовые сваи можно классифицировать на 2 большие категории:

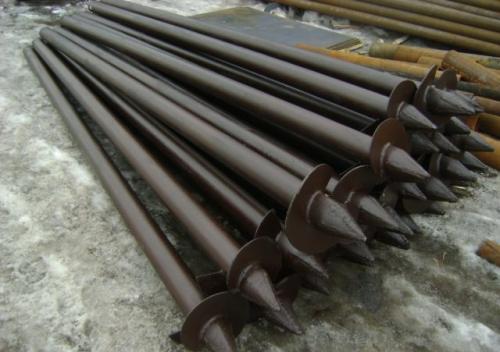

• конструкции с литыми лопастями;

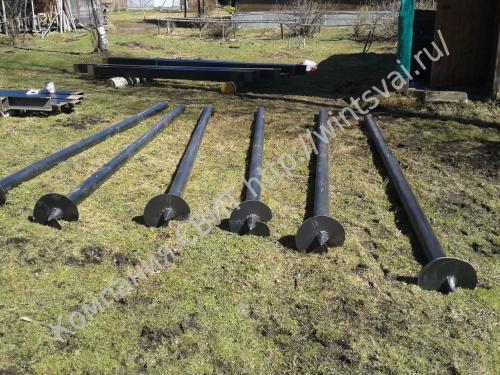

• конструкции со сварными лопастями.

Безусловно, сваи с литыми лопастями более надежны, однако такие конструкции будут иметь большую стоимость, чем винтовые сваи со сварными лопастями. Литые сваи применяются для возведения особенно важных объектов, под экстремально высокие нагрузки, используются в агрессивных условиях. Цельнолитые сваи обладают идеальной конфигурацией лопастей, которые прецизионно точно располагаются на стволе сваи. Во время монтажа в грунт, литая свая упрочняет его, а не разрыхливает, таким образом обеспечивается дополнительная прочность фундамента.

Винтовые сваи со сварными лопастями производят при помощи резки плазмой: в дальнейшем лопасть надежно приваривается к стволу при помощи сварки. Сварные швы являются единственным уязвимым элементом конструкции: они склонны к деформациям в случае, если во время монтажа столкнутся с твердой породой, камнем, корнями крупных деревьев. Именно поэтому, винтовые сваи со сварными лопастями не рекомендуются к применению в условиях каменистой местности, на промерзшем грунте.

Независимо от того, какой тип свай Вы выбрали, следует обратить внимание на несколько следующих факторов:

• марка стали, из которой произведены винтовые сваи
• качество антикоррозийной обработки
• качество сварного соединения лопасти и ствола сваи (если говорить о сварных сваях)
• толщину стали, из которой изготовлен ствол и лопасти

Для того чтобы определить, могут ли быть установлены винтовые сваи со сварными лопастями, необходимо выполнить пробное бурение, учесть глубину промерзания почвы, несущую нагрузку и ряд других важных факторов.

Как выбрать правильный материал для винтовой свай

Заказывая винтовые сваи какой диаметр выбрать решает покупатель с учетом назначения опор. Чтобы правильно рассчитать этот параметр, нужно знать точно, каким будет будущее здание или сооружение и какую нагрузку оно будет оказывать на основание.
При этом обязательно нужно учитывать не только массу дома с мебелью, бани, бытовки или другого здания, но также брать в расчёт массу снежного покрова и нагрузку, которую испытывает конструкция в ветряную погоду.
В строительстве применяются винтовые сваи разных диаметров:

• Изделия с диаметром 57 мм . Они предназначены для строительства забора из сетки-рабицы, небольших сооружений (теплиц, беседок, качелей). На каждую такую опору должно приходиться не более 800 кг веса. При этом лопасть сваи должна иметь диаметр около 180 мм. Подобные изделия можно установить вручную.
• Сваи диаметром 76 мм и диаметром лопасти 22 см. Подходят такие изделия для строительства забора из профнастила, фундамента для небольших построек. При этом на одну сваю не должно приходиться нагрузки более полторы тонны. Установку подобных изделий лучше доверить профессионалам, поскольку необходимы определенные навыки, опыт и использование усиленных рычагов.
• Опоры диаметром 10,8 см с диаметром лопасти 30 см и способностью выдерживать более 4 тонн. Такие изделия могут применяться во время строительства каркасных домов, бань, сооружений из бруса или бревна. Ввинчивание осуществляется опытными специалистами вручную или с применением специального оборудования.
• Сваи диаметром 133 мм и с возможностью выдержки нагрузки более 7 тонн. Подобные опоры служат прекрасным основанием для кирпичных и бревенчатых домов, зданий и сооружений из газобетона.
• Сваи диаметром от 159 до 219 мм. Такие изделия не применяются в строительстве жилых зданий, а используется при возведении промышленных объектов.

Какой диаметр винтовой свай нужно выбрать для конкретного проекта

Винтовые сваи по своему диаметру подразделяются на несколько видов, которые используются в строительстве для различного предназначения:

• 57 мм (используются для легких заборов);
• 76 мм (применяются для монтажа деревянных заборов, а также заборов из профлиста, для установки фундаментов под бытовки, туалеты, хозяйственные блоки);
• 89 мм (необходимы для монтажа тяжелых заборов, фундаментов под каркасные дома, различных пристроек к дому, таких как веранда, терраса, лестница);
• 108 мм (используются для установки фундаментов под каркасные многоэтажные дома, для пристроек из бревен, брусьев, легких камней);
• 133 мм (используются для установки фундаментов под каркасные многоэтажные дома, для домов из бревен, для беседок, монтажа пирсов и причалов).

Определение длины свай

Одним из важных факторов при расчете фундамента является точное определение длины винтовых свай, благодаря чему в последующем дом не просядет под собственным весом. Выбор длины свай зависит от плотности грунта, а также перепадов высоты на участках строительства.

Для определения качества грунта необходимо выкопать лопатой на участке лунку глубиной 0,5 м. в самом низком месте земельного участка. Если под слоем почвы Вы обнаружили песок или глину, данный грунт считается благоприятным для монтажа винтовых свай. Для возведения фундамента можно использовать сваи в 2,5 м.

В случае, когда под почвой Вы нашли торф, воду или плывун, Вам понадобится соответствующий инструмент, так называемый садовый бур. Данный инструмент необходимо вставлять в готовые лунки и вкручивать пока на шнеке инструмента Вы не обнаружите плотные комки песка, глины. Бур во время вкручивания нужно время от времени вытаскивать и стряхивать с его шнека грунт. Благодаря процедуре вкручивания бура Вы сможете рассчитать глубину плотных слоев грунта.

Хотите установить винтовой фундамент своими руками?

На первый взгляд может показаться, что справиться с закручиванием винтовых свай самостоятельно, своими руками очень просто. Однако данная процедура требует значительного опыта и физической силы, поэтому рекомендуется заказать услугу пробного бурения у профессионалов компании «СВИТ», которые без проблем справятся со всей сложной работой на высшем уровне. По результатам работы наши специалисты выдадут Вам заключение, которое будет включать информацию о качестве грунта на данном участке, необходимом количестве винтовых свай, возможных дополнительных работах

Перепад высоты на земельном участке – следующий критерий выбора длины свай. К примеру, длина дома составляет 6 метров, а перепад высоты – 1 метр. В таком случае, для установки фундамента для верхнего ряда свай понадобятся сваи длиной 2,5 м, для среднего ряда – 3 м, а для нижнего ряда – 3,5 м. Советуем при перепадах высоты более полуметра брать в расчет винтовые сваи с запасом в 0,5 м. Достаточно часто случается, что при установке свай с перепадами высоты, на нижних сваях не достает около 30 сантиметров.

Для точного определения длины свай рекомендуем обращаться за помощью специалистов компании «СВИТ», которые в кратчайший срок приедут и произведут точные замеры с пробным бурением за доступную цену.

Преимущества винтовых свай

• Сталь марки
  СТЗ
• Любой грунт
  и рельеф
• Монтаж -
  завтра
• Гарантия
  10 лет
• Низкая
  цена
• Установка
  даже зимой

Иногда сложно разобраться какие конкретно сваи вам подойдут. Позвоните нам - мы поможем.

Выбор диаметра винтовой сваи для конкретного проекта

Винтовые сваи - это важный компонент фундамента, который обеспечивает прочность и долговечность строения. Выбор диаметра винтовой сваи зависит от многих факторов, включая тип грунта, перепады высоты на строительной площадке и другие.

Определение длины сваи

Одним из важных шагов в выборе диаметра винтовой сваи является определение ее длины. Длина сваи зависит от плотности грунта и перепадов высоты на строительной площадке. Неправильный выбор длины сваи может привести к просадке дома под собственным весом.

Определение качества грунта

Для определения качества грунта необходимо выкопать лопатой на участке лунку глубиной 0,5 м. в самом низком месте земельного участка. Если под слоем почвы Вы обнаружили песок или глину, данный грунт считается благоприятным для монтажа винтовых свай. Для возведения фундамента можно использовать сваи в 2,5 м.

Бурение грунта

В случае, когда под почвой Вы нашли торф, воду или плывун, Вам понадобится соответствующий инструмент, так называемый садовый бур. Данный инструмент необходимо вставлять в готовые лунки и вкручивать пока на шнеке инструмента Вы не обнаружите плотные комки песка, глины. Бур во время вкручивания нужно время от времени вытаскивать и стряхивать с его шнека грунт.

Заказ услуги пробного бурения

На первый взгляд может показаться, что справиться с закручиванием винтовых свай самостоятельно, своими руками очень просто. Однако данная процедура требует значительного опыта и физической силы, поэтому рекомендуется заказать услугу пробного бурения у профессионалов компании «СВИТ», которые без проблем справятся со всей сложной работой на высоком уровне. По результатам работы наши специалисты выдадут Вам заключение, которое будет включать информацию о качестве грунта на данном участке, необходимом количестве винтовых свай, возможных дополнительных работах.

Не откладывайте, заказывайте услугу пробного бурения сегодня и обеспечьте прочность и долговечность вашего строительства!

Какая должна быть длина винтовой свай для конкретного проекта

Толщину стенки ствола и лопасти рассчитывают при проектировании фундамента на основании данных о нагрузках и о коррозионной агрессивности грунтов (КАГ), измерением которой многие компании необоснованно пренебрегают.

Подробнее

Толщина металла – важнейший фактор, влияющий на срок службы винтовой сваи, ее надежность, прочность. Для уточнения правильности расчета этого параметра рекомендуется после выполнения расчета срока службы проверить остаточную толщину стенки ствола на соответствие проектным нагрузкам.

В Международном строительном кодексе (International Building Code) толщина стенки ствола , а также толщина лопасти не регламентируются. Стандарт IBС ставит эти показатели в прямую зависимость от проектных нагрузок. В российском СП 24. 133330 «Свайные фундаменты» нормативные показатели для толщины металла также не прописаны. Как итог – многие производители экономят на металле.

Поэтому типоразмер свай должен быть четко обоснован в соответствии с требованиями ГОСТ 27751 «Надежность строительных конструкций и оснований». Сваи с толщиной стенки ствола 4 мм подходят для строительства фундаментов легких сооружений (беседка, забор и т.п.), временных сооружений (при условии воздействия незначительных нагрузок) и в слабоагрессивных грунтах. Для капитальных сооружений, а также в средне- и сильноагрессивных грунтах лучше выбрать сваи с толщиной стенки ствола от 5 мм.

Какие факторы влияют на прочность и стабильность винтовой свай

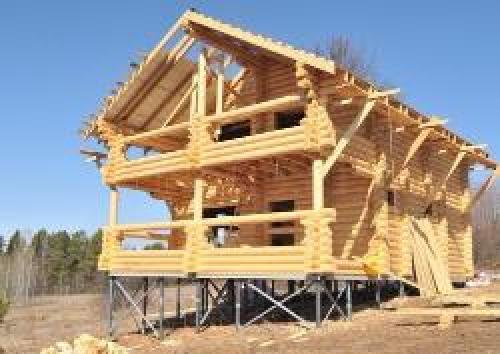

Планируя построить ленточный фундамент на винтовых сваях, следует определиться с длиной спиральной опоры и диаметром ее рабочей части. При правильно подобранных характеристиках винтовых опор свайно-винтовой фундамент обладает высокой нагрузочной способностью и является таким же надежным, как и тисэ фундамент .

Нагрузочная способность опор со спиральной рабочей частью зависит от величины площади контакта и определяется следующими рабочими параметрами:

• длиной винтовой навивки и всей сваи;
• наружным диаметром спиральной ленты.

От величины площади контакта зависит нагрузочная способность опор со спиральной рабочей частью

Габаритные размеры рабочей части спирально-винтовых опор определяются в зависимости от следующих факторов:

• характеристик почвы на месте строительства;
• глубины замерзания грунта;
• концентрации минеральных примесей в почве;
• уровня расположения твердых пластов;
• сопротивления грунта завинчиванию опоры;
• массы возводимого строения.

Длина сваи изменяется в зависимости от условий эксплуатации:

• опоры с длиной 1-1,2 м устанавливают в районах с теплым климатом;
• для средней полосы подойдут полутораметровые опоры;
• сваи длиной более 2 м монтируют в северных районах.

Как правильно монтировать винтовую сваю

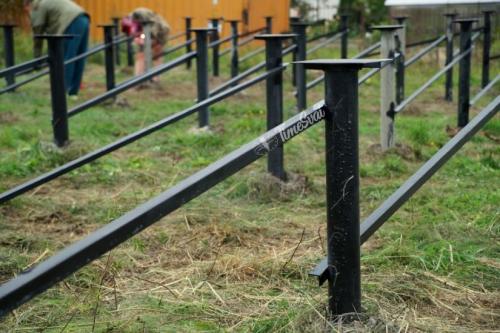

В малоэтажном строительстве наиболее удобным и недорогим способом монтажа фундамента считается использование винтовых свай. Данный тип основания считается надёжным, экономичным, долговечным. Свайно-винтовые конструкции значительно выигрывают по сравнению с другими видами фундаментов. При их возведении не требуется выполнять большой объём земляных работ, нет необходимости тратиться на закупку бетонных блоков, кирпича, привлекать к строительству большое количество работников. Конечно, необходима техника для монтажа винтовых свай. Но расходы на её использование минимальны.

Виды оборудования

Принцип погружения винтовой конструкции в грунт достаточно простой. На трубчатом корпусе изделия имеется наконечник с винтовыми лопастями. Вращая опору ручным или механическим способом можно быстро ввинтить её в почву на нужную глубину. Проще сказать, что действия с опорными элементами напоминает вкручивание самореза, только больших размеров.

Рациональнее для таких работ использовать специальное оборудование, обеспечивающее необходимый наклон опоры и её эффективное вкручивание. Техника для монтажа свай может иметь разный принцип действия. Например, ввинчивание, вдавливание, вибрация. Плюсы от применения оборудования большие. Во-первых, простота работы. Во-вторых, за несколько дней можно установить сваи для фундамента большой площади. В то время, как изготовления аналогичного основания ленточного типа займёт 3-4 недели.

В настоящее время винтовые сваи большей популярностью пользуются в жилищном малоэтажном строительстве. При этом чаще их устанавливают методом ввинчивания. Котлован при этом не разрабатывается, что положительно влияет на общую стоимость строения, так как расходы на фундамент могут достигать 30% от общей стоимости дома.

Если возводится небольшое строение и нужно установить немного стержней, то сделать это можно своими руками, используя лопату, кувалду, рычажные ключи и строительный уровень. Но когда затевается масштабная стройка, выгоднее использовать специальную технику для монтажа винтовых свай.

Компания Таймсвай предлагает услуги по изготовлению, установке винтовых конструкций фундамента зданий любого назначения. Работы выполняют специалисты с применением профессионального оборудования и техники. Исполнитель гарантирует оперативное и качественное выполнение работ, честную цену.

Гидравлический сваекрут

Данный агрегат полезен в частном строительстве, когда возводится фундамент жилого дома, хозяйственных построек, гаража. В таких случаях не требуется использовать габаритную и мощную технику для монтажа винтовых свай. Сваекрут легко справляется с ввинчиванием в грунт опор длиной 4,2 метров. Кроме основной функции, машина может работать как небольшой погрузчик, мини-самосвал. Для этого на него устанавливают дополнительное навесное оборудование. Полчаса и модернизированная техника готова к эксплуатации.

При погружении корпуса трубы с винтом в почву важно правильно настроить вертикаль ввода. Поэтому совместно со сваекрутом используют гидравлический аутригер и телескопическую стрелу. Плюсы гидравлического сваекрута:

• удобен и эффективен при использовании на неустойчивой почве. Такая машина будет необходима, если сваи ввинчиваются на торфяном участке, плавуне, насыпной массе;
• способен качественно выполнять свои функции на неровных рельефах. С его помощью легко установить опору на берегу реки или оврага, холме с крутым уклоном;
• простой в обслуживании и эксплуатации;
• имеет малый вес и габариты, что позволяет транспортировать механизм даже на легковом автомобиле;
• небольшое время подготовки к работе. Достаточно несколько минут, чтобы начать эксплуатировать агрегат;
• даёт возможность устанавливать стержни на глубину, которую невозможно достичь с помощь ручного способа ввинчивания;
• удобство работы в ограниченном пространстве. Это особенно удобно, если необходимо произвести ремонт отдельных элементов свайного фундамента;
• наличие реверса у прибора даёт возможность проводить демонтаж ранее установленных опор;
• минимальное число работников, необходимых для проведения работ и контроля за эксплуатацией техники;
• подготовительные действия не требуют использования электроинструмента;
• высокий крутящий момент позволяет качественно монтировать сваи в любое время года и сложных условиях.

Какие инструменты и оборудование необходимы для монтажа винтовой свай

Узнайте, как рассчитать количество винтовых свай, необходимых для вашего строительного проекта, и откройте для себя пошаговую методику их ручного ввинчивания в грунт. Эта статья содержит ценные сведения и рекомендации для тех, кто предпочитает самостоятел

Винтовые сваи, также известные как вкручивающиеся опоры или лопастные изделия, являются популярным вариантом фундамента благодаря простоте установки и экономичности. Хотя часто рекомендуется профессиональная установка, бывают случаи, когда люди предпочитают выполнить процесс установки самостоятельно. В этой статье мы рассмотрим расчет количества винтовых свай, необходимых для проекта, и дадим рекомендации по их ручному ввинчиванию. Понимая расчеты и методы, вы сможете обеспечить успешную установку и прочный фундамент для вашего строительного проекта.

Расчет количества винтовых опор:

Определение правильного количества имеет решающее значение для устойчивости и несущей способности фундамента. Ниже приведены основные шаги для расчета необходимого количества изделий перед покупкой:

1. Оцените нагрузку: Начните с определения общей нагрузки, которую должен выдерживать фундамент. Учитывайте вес строения, включая стены, крышу и любые дополнительные нагрузки, такие как снег или ветер.

2. Анализ почвы: Проведите анализ грунта, чтобы оценить состояние почвы на строительной площадке. Тип, плотность и несущая способность грунта являются основными факторами, влияющими на количество и расстояние между винтовыми сваями. Для сбора этой информации обратитесь к инженеру-геотехнику или используйте отчеты об испытаниях грунта.

3. Определите мощность свай: На основании нагрузки и анализа грунта рассчитайте необходимую мощность каждой винтовой опоры. Это можно определить с помощью инженерных формул или программного обеспечения, специально разработанного для расчетов винтовых свай. На мощность влияют такие факторы, как диаметр изделия, размер спирали и свойства грунта.

4. Распределение нагрузки: Определите распределение нагрузки по фундаменту, разделив общую нагрузку на количество опор. Это поможет определить расстояние между каждой сваей и обеспечить равномерное распределение нагрузки.

5. Учитывайте коэффициенты безопасности: Примените соответствующие коэффициенты безопасности для учета неопределенности в оценке нагрузки и состояния грунта. Коэффициенты безопасности помогают гарантировать, что фундамент сможет выдержать непредвиденные изменения нагрузки или свойств грунта.

6. Пример расчета: Для иллюстрации процесса расчета рассмотрим гипотетический сценарий, в котором общая нагрузка составляет 22,5 тонны, а требуемая мощность каждой сваи - 2,2 тонны. В этом случае для равномерного распределения нагрузки потребуется минимум 10 винтовых свай, при условии, что коэффициент безопасности равен 1,0.

Техника установки винтовых свай вручную:

После того как вы определили необходимое количество изделий, важно понять технику их ручного ввинчивания в грунт. Ниже приведены общие шаги: Подготовьте площадку: Очистите строительную площадку от любых препятствий и мусора. Отметьте места, где будут установлены винтовые опоры, исходя из рассчитанного расстояния между ними.

Оборудование и инструменты: Соберите необходимое оборудование и инструменты, среди которых могут быть ручная винтовая свая, динамометрический ключ, уровень и рулетка. Убедитесь, что все инструменты находятся в хорошем рабочем состоянии.

Установка: Начните с выравнивания опоры по отмеченному на земле месту. С помощью ручного винтового шуруповерта вращайте сваю по часовой стрелке, одновременно оказывая давление вниз. Продолжайте завинчивать изделие до достижения желаемой глубины или до отказа (когда она больше не может быть вбита дальше).

Выравнивание и центровка: Используйте уровень, чтобы убедиться, что винтовая свая выровнена по вертикали. При необходимости произведите корректировку для достижения желаемого выравнивания. Повторите процесс установки для каждой опоры, соблюдая постоянное расстояние между ними и выравнивание.

Проверьте несущую способность: После установки всех изделий необходимо проверить их несущую способность. Это можно сделать, проведя нагрузочные испытания или проконсультировавшись с инженером-строителем, чтобы убедиться, что фундамент соответствует требуемым характеристикам.

Заключение:

Расчет необходимого количества винтовых свай и понимание техники ручной установки имеют решающее значение для успешного строительства фундамента. Следуя шагам, описанным в этой статье, вы сможете точно определить количество винтовых опор, необходимых для вашего проекта, и с уверенностью приступить к процессу ручной установки. Однако важно отметить, что при работе над сложными проектами или сложными грунтовыми условиями следует обращаться за профессиональным руководством и помощью, чтобы обеспечить безопасность и структурную целостность фундамента.

Как определить необходимую мощность винтовой свай

• Главная
• Статьи
• Какие сложности могут возникнуть во время монтажа свай винтового типа

Какие сложности могут возникнуть во время монтажа свай винтового типа

Процесс монтажа свай винтового типа не представляет большой сложности, однако, работники должны обладать достаточным уровнем профессионализма, опытом и высокой квалификацией. Но если вы решили сэкономить и произвести установку винтовых свай самостоятельно, то, скорее всего, вы столкнетесь с определёнными проблемами.

Смещение свай при ввинчивании

При профессиональной установке свай работники занимаются точным расчетом угла наклона для сваи, и поэтому конструкции смещаются очень редко. Если при работе внезапно было обнаружено смещение изделия при вкручивании, то ошибку можно попробовать исправить за счет рычага, который можно быстро и просто сделать из имеющихся под рукой материалов. Подойдет труба, которую надевают на лом. Также следует учитывать специальные механизмы, которые контролируют верное расположение винтовой сваи и не позволяют ей сместиться.

Препятствия на пути

Также случается и такое, что сваи застряют, и их невозможно продвинуть дальше. Из-за этого останавливается весь процесс ввинчивания. Можно попробовать силой ввинтить сваю, или просто продавить препятствие. Однако, есть большая вероятность того, что из-за этого свая только испортится.

Нет возможности вкрутить сваю

Такое случается наиболее редко, но все, же такая проблема возможна. Сваю закручивают на незначительную глубину, а далее ввинчивание её становится затруднительным. Это происходит из-за того, что грунт внизу каменистый. И если проблема подтвердится, то от применения данного способа придется отказаться.

Для того, чтоб установка свай прошла быстро и без проблем, стоит доверить этот непростой процесс настоящим профессионалам, которые смогут сделать проверку и определить, какова вероятность возникновения трудностей. Таким образом, вы не только получите качественный фундамент, но и сэкономите, ведь исправлять ошибки намного дороже, чем изначально сделать работу качественно. Поэтому не скупитесь на услуги профессионалов, и наслаждайтесь прочным и надежным свайно-винтовым фундаментом.
