Тёплый пол на деревянный пол. Устройство пола без стяжки

Тёплый пол на деревянный пол. Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

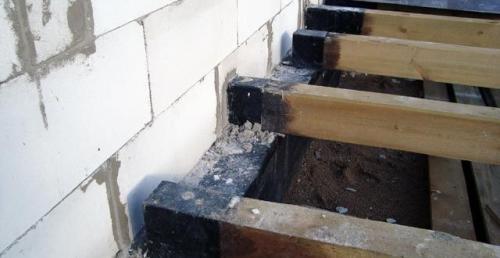

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

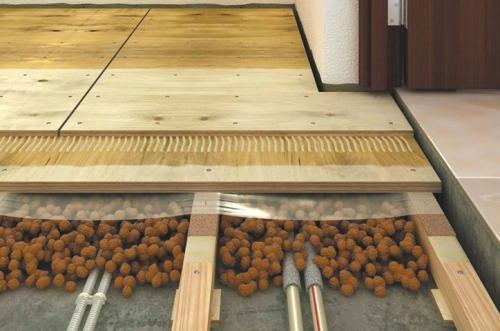

Вариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Источник: https://doma-na-veka.ru/novosti/tyoplyy-pol-na-derevyannyy-pol-sposoby-suhoy-sborki-tyoplogo-pola

Инфракрасный теплый пол на деревянный пол. Выбор системы теплых полов

Для нормального функционирования отопительного устройства, необходимо правильно определиться с моделью. Тёплые полы бывают: водяными, электрическими и инфракрасными.

Виды полов	Преимущества	Недостатки
Водяные — конструкция из труб, по которым движется нагретая вода.	Надёжны, стоят не дорого и имеют высокую теплоотдачу. Подходят для частных домов с отдельными котлами отопления.	Чтобы подключить в квартире, обустроенной центральным отоплением, необходимо получить разрешение, так как их работа снижает давление во всей системе здания. Кроме того, проходя по трубам пола вода охлаждается, и далее идёт менее нагретая. Сложный и длительный монтаж, так как укладка производится на бетонную стяжку или дополнительно подготовленную деревянную конструкцию. Хотя есть полы, которые можно устанавливать «на сухую», используя специально предназначенные теплообменные пластины. Данный вариант и рекомендуется при монтаже тёплого водяного пола на деревянную основу под линолеум.
Электрические полы — кабельная система, питающаяся от электроэнергии.	Высота стяжки и вес меньше, чем у водяного.	В основном, для укладки требуется заливка стяжки, что усложняет монтаж.
Инфракрасные тёплые полы — на специальной защитной плёнке размещены карбоновые нагревательные элементы.	Равномерно распространяют тепло, имеют продолжительный срок службы, не требуется постоянное обслуживание, отсутствует электромагнитное излучение, не сложный процесс контроля температуры.	Практически нет.

Теплый пол в деревянном доме без стяжки. Требования к теплому полу на деревянной основе

Для того чтобы эксплуатация теплого пола, уложенного без стяжки по деревянному полу, в деревянном доме отличалась безопасностью и долговечностью, к процедуре монтажа системы предъявляется следующий ряд требований:

• Перекрытия из древесины как в составе сооружения, так и в качестве самостоятельной конструкции дают естественную усадку, наиболее сильно проявляемую в течение 1-го года после строительства. Поэтому монтаж всех элементов отопительной системы должен осуществляться с соблюдением обязательных технологических зазоров.
• Дерево быстрее всего подвергается микроклиматическим изменениям в помещении. При чрезмерной сухости – сжимается, растрескивается, коробится, а при переувлажненности – гниет, подвергается развитию плесени и грибков. В обоих случаях срок службы конструкций стремительно сокращается.

Структура теплого пола в деревянной конструкции Источник pinimg.com

• Подверженность древесины возгоранию требует выбора такого способа укладки нагревательных элементов, чтобы ни сами греющие части, ни проводники, ни места их соединения напрямую не контактировали с деревянными элементами пола. Для этой цели применяются короба и прочие защитные приспособления из негорючих материалов, а также предварительная обработка поверхностей антипиренами.

На заметку! Чтобы избежать развития внештатной ситуации необходимо прежде всего соблюдать строительные нормы и правила по допустимому уровню нагрева системы в составе деревянных конструкций. Согласно СНиП температура теплого пола не должна быть выше 27-30 °C. Лучше всего для максимально точного контроля установить термодатчик.

Разновидности

По типу применяемого энергетического ресурса теплые полы, допускаемые для установки по деревянным лагам, разделяются на две разновидности:

• Электрические.

В основе системы используются проводные нагревательные элементы – кабеля и покрытия. Главные их плюсы:

• Малые габариты и вес.
• Возможность монтажа на любое основание, в том числе старое.
• Быстрый нагрев.

Электрический теплый пол на деревянный пол под плитку. Виды электрических полов

Всего существует четыре вида.

Три из них можно класть без стяжки:

• инфракрасная пленка – тонкая пленка с встроенными карбоновыми пластинами. Толщина до 0,5 миллиметра. Даже с вместе с утеплителем пол не создаст большой нагрузки на перекрытие и практически не уменьшит высоту помещения;
• стержневые маты. Нагревательный элемент тоже инфракрасный – карбоновые стержни. Толщина немного больше. Прочность выше. Минус: это самый дорогой пол;
• кабельные маты. Кабель уложен змейкой на сетчатую пленку и зафиксирован к ней. Толщина небольшая, стоимость умеренная.

Стяжка требуется только для одного вида пола – кабельного. Это самый дешевый вариант, но несколько сложнее в монтаже: кабель в бухте, который следует расположить змейкой/спиралью и зафиксировать к основанию поверх предварительно уложенного фольгированного утеплителя.

На деревянное перекрытие или основу стяжку класть нельзя. Но можно использовать этот вариант, если в качестве перекрытия над подвалом уложена бетонная плита. Или если подвальный этаж вообще отсутствует, а электрический теплый пол для деревянного дома укладывается по грунту.

На деревянное основание кабель можно также можно положить между лагами. Тогда всю нагрузку покрытия, предметов и людей примут на себя лаги с уложенными сверху листами фанеры, а стяжка не потребуется.

Листы должны быть достаточно прочными, чтобы выдерживать нагрузку, и достаточно тонкими, чтобы не слишком снижать эффективность нагрева.

Электрический теплый пол на деревянный пол под линолеум. Полезная информация о разновидностях «тёплых полов»

Современные технологии строительства предлагают несколько эффективных схем подогрева поверхности пола с использованием тепловой энергии теплоносителя, циркулирующего в контурах автономной или, реже, центральной системы отопления, или с применением в качестве источника энергии сети переменного тока. Разные системы подогрева предполагают и характерные особенности монтажа каждой из них, а также рекомендуемое для конкретных условий финишное покрытие пола. Для удобства восприятия информации, она представлена ниже в табличном виде:

Системы прямого теплообмена.
«Теплый пол» водяной.		«По мокрому», в цементно-песчаную стяжку.	Керамическая плитка; керамогранит; натуральный камень; ламинат; дощатый пол.	Линолеум, ковролин.
	«По сухому», с применением специальных профильных металлических пластин или иных специальных теплообменных элементов	Ламинат, паркет, дощатый пол.	Ковролин, линолеум – с предварительным настилом фанеры.
Нагревательный кабель резистивный.		«По мокрому», в цементно-песчаную стяжку	Керамическая плитка; керамогранит; натуральный камень.	Ламинат; дощатый пол; линолеум; ковролин.
Нагревательный кабель саморегулирующийся.		«По мокрому», в цементно-песчаную стяжку.	Керамическая плитка; керамогранит; натуральный камень; дощатый пол.	Линолеум; ламинат, ковролин.
Резистивные нагревательные маты.		«По мокрому», в тонкую цементно-песчаную стяжку или в слой плиточного клея	Керамическая плитка; керамогранит; натуральный камень.	Ламинат; дощатый пол; линолеум; ковролин.
Системы инфракрасной передачи нагрева.
Стержневые маты типа «UNIMAT».		«По мокрому», в тонкую стяжку или слой плиточного клея.	Керамическая плитка; керамогранит; натуральный камень; ламинат; ковролин; линолеум.
Пленочные системы с карбоновыми нагревательными элементами.		«По сухому».	Ламинат, паркет, доска.	Линолеум ковролин.

Водяной теплый пол на деревянный пол. Введение

Водяной пол в деревянном доме работает по тому же принципу, что центральное отопление. Нагреваемая в котле вода через коллектор распределяется по трубам и постоянно там циркулирует. Магистрали выделяют тепло, которое воздействует на напольное покрытие, делая жизнь обитателей комнат более комфортной. Бетонная стяжка, традиционно являющаяся прослойкой между системой и полом, пропускает энергию нормально. Однако когда сухой теплый пол в деревянном доме тоже является деревянным, возникают проблемы. Доски, конечно, не отражают тепло, но и не слишком хорошо его проводят.

В принципе, можно было бы просто залить стяжку и положить любое покрытие, которое нравится. Но мы говорим конкретно о том, как сделать водяной теплый пол в частном доме на деревянный пол под паркет или ламинат. Обустройство стяжки здесь не годится. На каждый квадрат основания будет дополнительно давить до 300 кг бетона. Даже самая мощная конструкция, сделанная по всем правилам, такой нагрузки не выдержит. Также нельзя забывать о подложке – изоляционном материале, который практически всегда кладут под доски. Он тоже не является идеальным проводником энергии. Выход заключается в современной технологии, которой в настоящее время придерживаются практически все мастера, специализирующиеся на этом процессе. Подобный монтаж водяного теплого пола в деревянном доме обеспечивает следующие преимущества:

• кратчайшие сроки ввода в эксплуатацию;
• минимальные потери тепла в процессе обогрева;
• значительно снижается общий вес конструкции и давление на основу;
• нет потребности в подложке и стяжке;
• можно ремонтировать систему, не затрачивая усилий на разрушение бетона.

Начинать в любом случае нужно с расчетов и покупки необходимого отопительного оборудования. Лучше всего приобрести готовую конструкцию от проверенного производителя, но некоторые пользователи предпочитают сэкономить и собрать элементы по отдельности.

Как уложить электрический теплый пол на деревянный пол. Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима  в деревянном доме.

• Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.

  Типы кабельного теплого пола

• Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.

  Инфракрасные маты теплого пола

• Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

  Конструкция инфракрасного пленочного пола

• Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.
