Подготовка к укладке тротуарной плитки. Основные требования

25.10.2023 в 17:37

Подготовка к укладке тротуарной плитки. Основные требования

Монтируемый под тротуарную плитку пирог может быть разным. Опора должна быть качественной, иначе кладка со временем может поплыть. Чтобы плиты не заваливались друг на друга, необходимо соблюдать ряд требований, предъявляемых к основаниям. Поверхность под укладку должна быть ровной, устойчивой, прочной, долговечной, заглубленной в землю. Кроме того, она должна быть гидроизолированной.

Для начала стоит продумать устройство дренажной подушки. Она будет отводить накапливающуюся влагу, предупреждая разрушение элементов мощения. Это слой дренажного материала, который кладут на подготовленное и утрамбованное дно.

Чтобы снизу не поступала вода, необходимо провести гидроизоляцию.

Необходимо предусмотреть отвод воды, поступающей на покрытие при выпадении обильных осадков. Устройство водостока обычно выполняют путем создания стоковой канавки под уклоном. Чтобы сделать ровное покрытие с идентичными швами, придется выравнивать каждый слой подушки.

Основание под тротуарную плитку должно исключать смещение элементов облицовки вне зависимости от уровня нагрузки. Чтобы обустроить тротуарные дорожки по всем правилам, следует воспользоваться ГОСТ 17608-91, СНиП Ш-8-76, СНиП Ш-10-75, инструкциями BCH-50-79, ТУ 400-1-190-79.

Структура устройства сборных тротуаров под брусчатку состоит из нескольких элементов:

  • подстилающий слой;
  • основание;
  • плиточное покрытие.

Что касается укладки на старое основание, то этот вопрос решается по-разному. Если это плитка, то оценивается ее состояние. В идеале нужно класть брусчатку на только что смонтированный пирог.

Желательно убирать старый настил, поскольку он может стать причиной деформации и преждевременного разрушения облицовки.

Слои под тротуарную плитку. Песчаная подушка

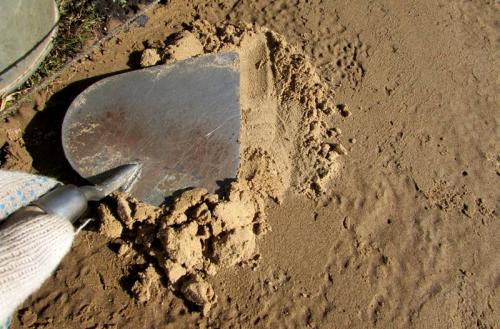

Сверху на второй слой геотекстиля насыпают песок слоем около 5 см. Геотекстиль не даст песку просочиться в щебень, что исключит возможность проседания плитки. Песок можно использовать карьерный или речной.

Чтобы понять какой песок нужен для укладки тротуарной плитки, следует изучить различия между этими двумя почти одинаковыми материалами. Карьерный песок неоднороден, он включает песчинки разных размеров и примеси разных пород. Он используется для многих видов строительных работ, так как отличается хорошей адгезией (способностью сцепления с другими материалами). Однако для укладки тротуарной плитки больше подходит песок речной, который более однородный и чистый. Он лучше пропускает воду и стоит дешевле карьерного.

Песчаная подушка на геотекстиле Источник remontyes.ru

Укладка плитки

На подготовленную поверхность можно укладывать плитку. Кладку следует вести «от себя», то есть мастер должен находиться на только что уложенной поверхности, а на подготовленную песчаную подушку лучше не становиться. Между отдельными плитками при укладке надо оставлять зазоры в 2-3 мм. Для фиксации зазоров применяются специальные клинья.

Процедура укладки предполагает погружение плитки примерно на половину толщины в песок. Плитка укладывается рядами. После каждого ряда нужно проверять качество кладки и сразу устранять возникающие дефекты. Передвигаться по кладке во время работы следует очень аккуратно, чтобы не сместить плитки до полного их фиксирования.

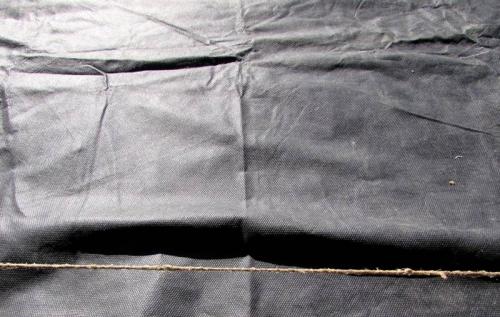

Геотекстиль под тротуарную плитку. Как укладывать геотекстиль под тротуарную плитку?

Геоткань из полиэфирных и пропиленовых нитей обладает высоким сопротивлением к разрывной нагрузке, потому выдерживает воздействие самых разных строительных и дренажных материалов. Так как особенность геосинтетики была быстро замечена специалистами сферы, то полимерные полотна получили широкое распространение и их стали укладывать во многих конструкциях.

Сам геотекстиль обладает бесспорными преимуществами, главное их разумно использовать. В противном случае неумелое обращение может испортить весь эффект от применения геоткани.

Строгое соблюдение последовательности слоёв при укладывании геотекстиля под тротуарную плитку – залог 100% успеха!

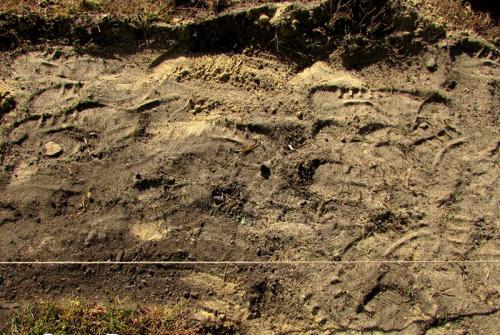

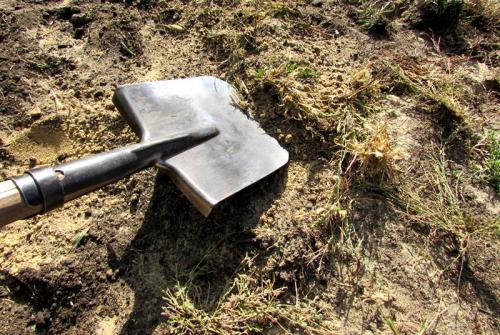

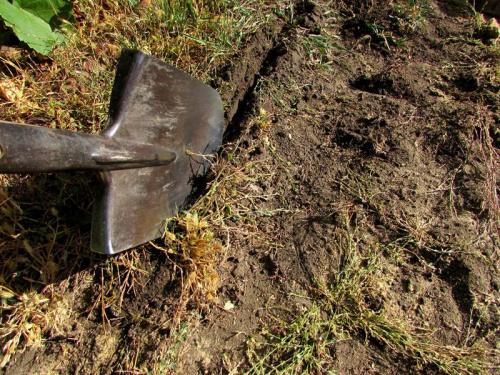

  1. Подготовительные работы заключаются в выемке грунта под будущую дорожку. Тут нужно действовать лопатой и снять целый пласт земли по всей площади укладки тротуарной плитки. Толщина выемки может достигать 10 см, чтобы добиться достаточно ровной поверхности. Плотный геотекстиль в последствии нивелирует небольшие неровности.
  2. Песчаная подушка , которая создаётся поверх освобождённой поверхности, создаёт необходимую прослойку для отведения воды. Толщина песочного слоя до 5 см.Подготовка к укладке тротуарной плитки. Основные требования
  3. Укладывать первый слой геотекстиля можно любой стороной, для чего просто выстилают всю поверхность песочной подушки. При этом следует соблюдать незначительное натяжение по длине. Так как материал поставляется в рулонах полосами, то места соединения обрабатываются строительным стиплером или скрепляются расплавленным битумом.

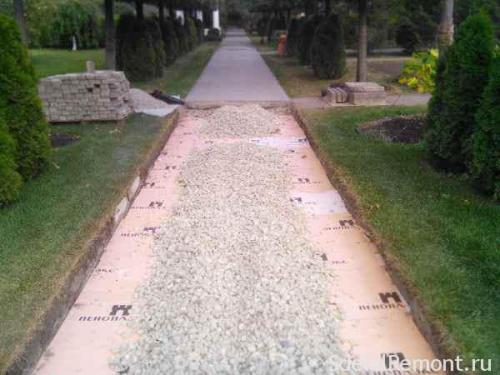

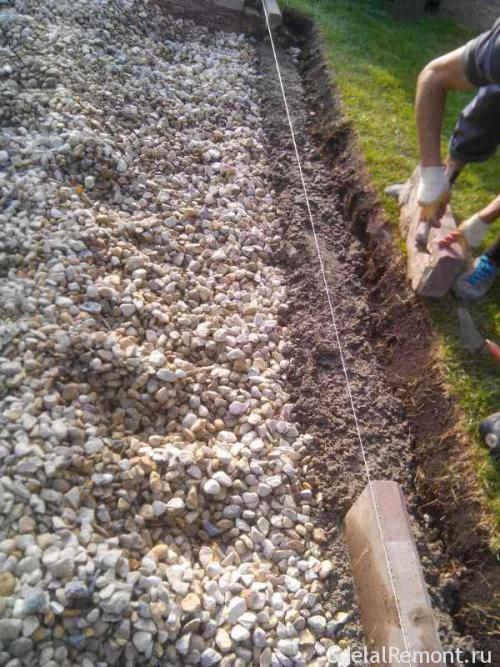

  4. Прослойка из щебня от 4 до 5 см через который будет хорошо отводится вода от тротуарной плитки.
  5. Повторный слой геотекстиля укладывается по тем же правилам, что и первый. То есть обязательно соблюдать как натяжение, так и соединять полотно на стыках, либо выполнять нахлёст больше 15 см. Такой подход позволяет избежать перемешивания слоёв, а значит, плитка не пойдёт волной после некоторого времени использования.
  6. Слой речного песка поверх геотекстиля укладывать следует для его фиксации. Достаточно будет сформировать прослойку толщиной в 4 см. Это завершающий этап в устройстве так называемого сэндвича под финишное покрытие из тротуарной плитки.
  7. Дать время улежаться необходимо, чтобы все слои уплотнились, сформировав как бы целостную прочную систему подложки.

Источник: https://domastroevo.ru/novosti/kak-sdelat-osnovanie-pod-trotuarnuyu-plitku-poshagovaya-instrukciya

Пирог под тротуарную плитку. Применение пеноплекса при обустройстве основания садовой дорожки



Пирог под тротуарную плитку. Применение пеноплекса при обустройстве основания садовой дорожки

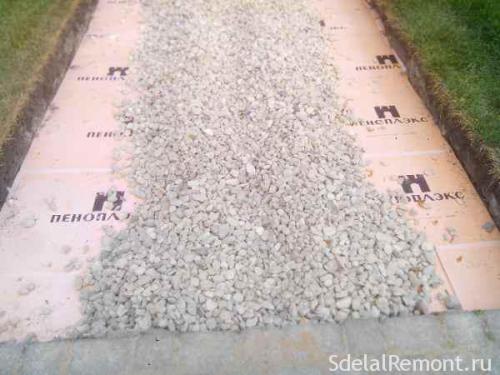

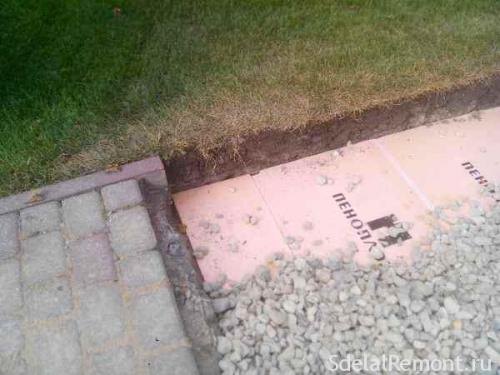

Пожалуй лучшей заменой бетона при обустройстве тротуарной дорожки послужит пеноплексовый лист которые делают дополнительный мостик от промерзания грунта и служат оттоком грунтовых вод. Подобную ситуацию возможно предотвратить с помощью пирога из гравия и теплоизоляции экструдированным пенополистирол пред укладкой тротуарной плитки. Обычно много описано об обустройстве отмостки вокруг дома с использованием пенопласта и полиистерольных листов, но эта технология подходит под тротуарные дорожки и считается лучшим вариантом. Пирог под тротуарную плитку. Применение пеноплекса при обустройстве основания садовой дорожки

Темнология использования  пенополистерола при обустройстве дорожек заключается в составлении правильного пирога слоев дринажа. Пирог под тротуарную плитку. Применение пеноплекса при обустройстве основания садовой дорожки

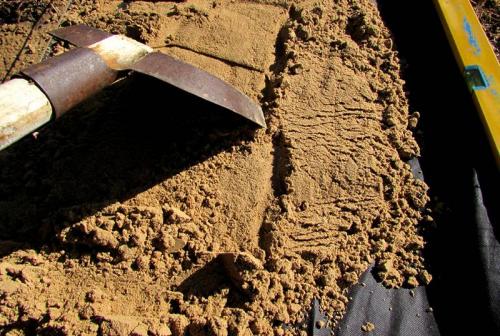

На первом этапе проводится выравнивание грунта при помощи песчаной подушки и трамбуется. Далее монтаж плит на песок, проводится со швами вразбежку. Толщина пеноплекса под тротуарной дорожкой  обычно 5-10 см в зависимости от нагрузки и состава грунта.  Затем на утеплитель насыпается  щебень который служит дренажем. Следующим слоем укладывается слой геотекстиля (возможна замена геотекстиля мелкой фракцией щебня). Пирог под тротуарную плитку. Применение пеноплекса при обустройстве основания садовой дорожки

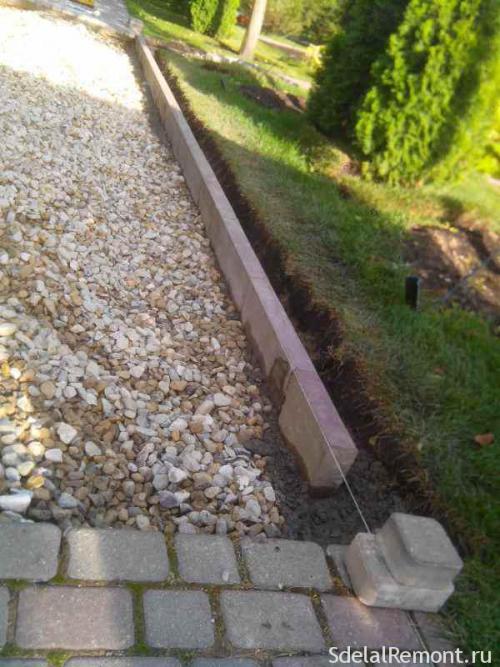

При обустройстве дорожки важно выставить бордюрный камень ровно, соблюдая пропорциональные размеры. Пирог под тротуарную плитку. Применение пеноплекса при обустройстве основания садовой дорожки

Для неподвижности плитки лучше использовать сухую смесь песка и цемента в соотношении 1*4  это позволит плотно зафиксировать плитки. На этот состав начинаем укладывать тротуарную плитку, выравнивая по уровню. В идеале при провидении работ использовать виброплиту.

После в щели поверхности втереть сухую смесь из песка и цемента, для увеличения водонепроницаемости дорожки и фиксации плитки.

Разметка под плитку

Для создания уклона, берем за основу уровень улицы, это и станет отправной точкой, а именно уровнем ноля, на который необходимо ориентироваться. Отмечаем ровную линию, по отношению к которой будет выполнен уклон. По краям данной линии вбиваем колышки и натягиваем между ними нить. Сама нить должна быть строго горизонтальна, что проверяется уровнем (прикладывать его лучше всего снизу).

Пирог под тротуарную плитку. Применение пеноплекса при обустройстве основания садовой дорожки

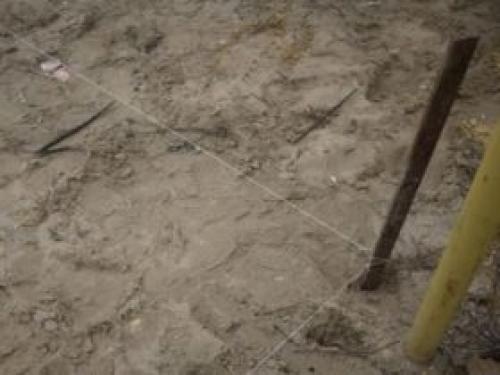

Следующим шагом, к одному из колышков привязываем нить, и натягиваем ее перпендикулярно первой отметке. При этом, второй конец нити следует также закрепить на колышки, при этом таким образом, чтобы его уровень был несколько выше первого конца. Т.е. нить будет под небольшим уклоном в несколько градусов.

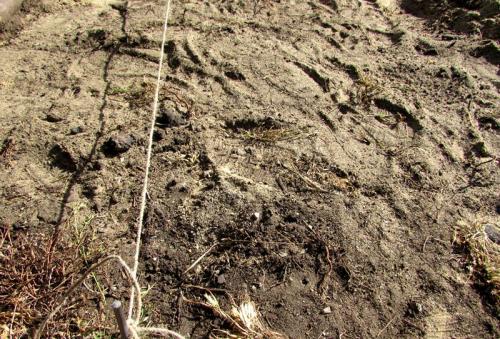

Далее натягиваем следующую, натяжение проводится параллельно первой нити. Оно должна быть строго горизонтальна. И последним шагом соединяем первый и последний колышки, таким образом получая замкнутый контур в виде квадрата или прямоугольника.

Технология с заливкой бетонного основания

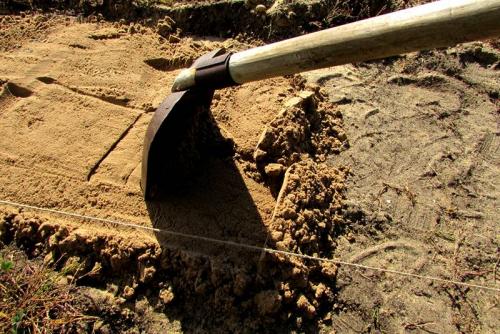

Сначала необходимо немного снять грунт. Глубина небольшого котлована составит 20-25 сантиметров. После его обустройства необходимо тщательно вычистить поверхность от мусора, после чего засыпать щебнем на 10-15 сантиметров, и в зависимости от необходимого уклона утрамбовать его.

И наконец можно приступать непосредственно к заливке основания, для которого будет использоваться раствор из щебня, цемента и песка в соотношении 2:1:3.

Первым делом выстраиваем опалубку, высота которой должна несколько превышать слой бетона. Кроме того, толщина досок должна быть более 4 сантиметров, в противном случае конструкция не удержит давление бетона.

Пирог под тротуарную плитку. Применение пеноплекса при обустройстве основания садовой дорожки

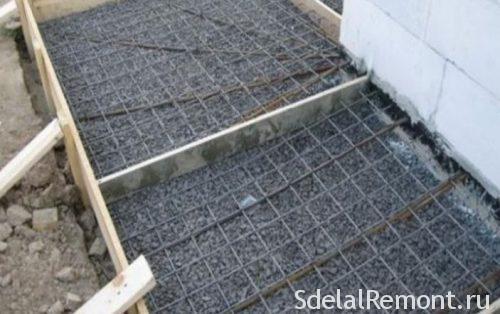

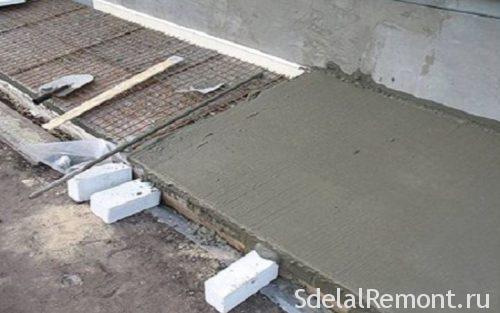

Укладываем на щебень арматурную сетку и начинаем заливку. Изначально заливается слой в 5 сантиметров, после чего укладывается дополнительная сетка и заливаются оставшиеся 10 сантиметров.

Пирог под тротуарную плитку. Применение пеноплекса при обустройстве основания садовой дорожки

Спустя трое суток, после высыхания раствора, начинает проводится укладка плитки на бетонное основание.

Основание под тротуарную плитку. Выбор и устройство подушки

По исполнению различаются три типа основ для укладки тротуарной плитки: песчаная, из цемента с песком и бетонная. Первая подходит для легких коллекций, вторая считается универсальной. Третья, как правило, формируется, когда планируется укладка декоративных изделий с использованием плиточного клея для наружных работ. Рассмотрим подробнее каждое решение:

  • Песчаная подушка .

Рекомендуется придерживаться высоты в 70 мм после трамбования. Песок лучше выбирать речной и просеянный, чтобы исключить остатки растительности и представителей животного мира. Так как мелкофракционная засыпка под весом камня оседает, нужно уровень основы немного превысить на фоне проектного.

Формирование песчаной подушки Источник propartner.ru
  • Цементно-песчаная основа под тротуарную плитку .

Здесь важным условием для проведения работы является сухая погода. Подложка формируется трехслойная: из щебня, песка и сухой смеси. Пропорции песка и цемента традиционные – 3 к 1 (допустимо соотношение 5 к 1). Минеральные прослойки должны быть поочередно утрамбованы, а третья устраивается по ходу укладки декоративного покрытия. Либо формируется отдельный слой высотой 50-100 мм.

  • Бетонная площадка .

Процесс формирования стяжки выполняется поверх гидроизоляционного полотна, которое настилается сразу на грунт либо на минеральную засыпку из гравия и песка, битый кирпич. Под раствор собирается опалубка, прокладывается армирующая сетка с ячейками 100*100 мм из проволоки сечением 6 мм, устанавливаются временные маяки для выравнивания площадки (можно без них обойтись, если ориентирами являются ровные опалубочные бортики).

Пример бетонного основания под брусчатку Источник land-works.ru

Перед засыпкой несущего гравийного слоя рекомендуется создать плотный слой песка толщиной до 60 мм. Он будет выполнять роль защиты пирога для тротуарной плитки и покрытия от движения почвы при сезонном замораживании и оттаивании. Также прослойка способствует более плотной связки каменистой засыпки. Щебеночный слой может быть разной толщины. Ниже рассмотрены ориентиры, которых придерживаются специалисты:

70 ммОбеспечиваются минимальные показатели устойчивости, актуальные для пешеходных зон из легких коллекций тротуарного покрытия.
120 ммОптимальный вариант. Здесь наблюдаются надежность и практичность, которых достаточно для периодического использования площадки для проезда легкового автомобиля.
180-200 ммМощный дренажный ковер. Его формировать стоит в три захода с использованием щебня различной фракции. При этом каждый слой должен быть ровным и плотным.

Как класть тротуарную плитку – от инструментов и разметки до укладки

В следующей таблице приведены примеры с рекомендациями от мастеров как подготовить основание под тротуарную плитку послойно в зависимости от типа грунта и назначения площадки (слои перечисляются в направлении снизу вверх).

Пешеходная зонаДорожка с повышенной нагрузкой
В ммТип прослойкиВ ммТип прослойки
На песчаном грунте и супесях
100Щебень с фракцией 20-40 мм200Щебень с фракцией 20-40 мм
20Отсев для формирования расклинивающего слоя – 5-20 мм
1Геотекстиль*
40Отсев для выравнивания поверхности – 0-5 мм
30Песок или отсев размером 0-5 мм для создания балласта
Средний и легкий суглинок
100Морозозащитный слой песка фракцией от 0 до 2 мм
100Щебень с фракцией 20-40 мм200Щебень с фракцией 20-40 мм
20Отсев для формирования расклинивающего слоя – 5-20 мм
1Геотекстиль*
40

*Здесь рассматривается геотекстиль плотностью в 150 гр/кв.м, он предотвращает или затормаживает процесс вымывания песка.

В случае с песчаным основанием под брусчатку и тротуарную плитку вода с покрытия будет уходить в грунт естественным образом. При использовании цемента и смесей на его основе требуется устройство дренажных каналов и отверстий. Чтобы закрепить стенки в случае со вторыми используются отрезки труб длиной порядка 200 мм. Количество определяется из расчета единица на каждый кв. метр. Сверху в обоих случаях проемы можно замаскировать специальными решетками.


Как провести укладку брусчатки на бетонное основание

Коротко о главном

Тротуарная плитка оказывает на основание локализованную нагрузку от собственного веса и под давлением прохожих или транспорта.

Поэтому важно сформировать прочную и надежную площадку, ровную и стойкую к природным явлениям.

Перед устройством подложки формируется котлован на участке посредством удаления плодородного слоя земли с корневищами.

Стенки котлована закрепляются временной опалубкой или посредством бордюрного камня.

Укладка тротуарной плитки на грунт. Требования к площадке

Перед тем как начинать работу, необходимо узнать основные требования к площадке.

  • Для надёжной укладки брусчатки необходимо точно рассчитать размеры участка или дорожки, выровнять и уплотнить грунт.
  • При определении площади мощения и количества плитки учитывают ширину бордюров и водостоков. По внешнему краю бордюра делают припуск на цементный валик, фиксирующий бордюр. Его засыпают после укладки плитки.
  • Площадка должна быть ровной. На горизонтальной поверхности блоки брусчатки плотно прилегают друг к другу. Дорожка должна иметь небольшой уклон в сторону водостока, а сам водосток – к ливнёвой канализации.
  • Грунт под основание трамбуют и уплотняют. Это особенно важно при мощении парковок. Плохо утрамбованные участки почвы проседают под нагрузкой.
  • Площадку заглубляют в землю. Верхний слой почвы обычно самый рыхлый, поэтому его снимают. Глубина выемки (земляное корыто) определяется толщиной слоёв щебня и песка подсыпки.
  • Для дорожек с низкой нагрузкой бывает достаточно углубления на 7-10 см. Оптимальной считается выемка 10-12 см. Это достаточно для эффективного дренажа. Слой гравия 10 см устойчив к средним нагрузкам (пешеходы, непродолжительная парковка машин).
  • Под тротуары и парковки с интенсивным движением подсыпают многослойную гравийную подушку или заливают бетон. Глубина земляного корыта зависит от общей толщины основания и плитки.
  • Интенсивность уплотнения зависит от качества грунта. На сырых, рыхлых участках может потребоваться укладка дренажной системы. Сначала копают траншеи, прокладывают трубы, затем выравнивают и утрамбовывают основу под щебень.

Технология укладки тротуарной плитки. Осуществляем монтаж тротуарной плитки на песок

Правильная технология укладки тротуарной плитки на песок предполагает мощение элементами покрытия так, чтобы не повредить песочное основание: человек в процессе работы перемещается на уложенный ряд и начинает монтировать следующий.

При укладке тротуарной плитки следует оставлять между частями брусчатки шов шириной в несколько миллиметров. Чтобы выдерживать одинаковое расстояние, можно воспользоваться специальными крестиками или спичками. Зазоры нужны для того, чтобы после мощения по всей поверхности наполнить швы, в соответствии с технологией, песком или смесью песка и цемента.

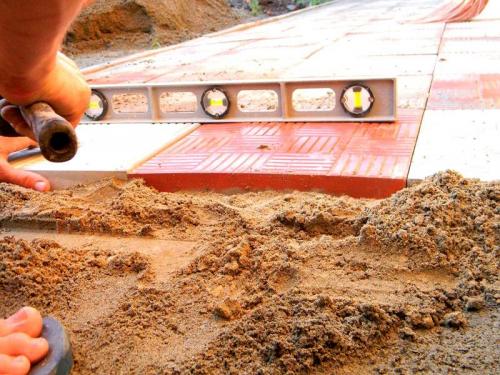

Для вертикальной подгонки каждый элемент тротуарной плитки утрамбовывается деревянным (резиновым) молотком. При необходимости досыпается или убирается часть песка из-под покрытия.

Как уже говорилось, если периметр облагораживаемой территории не прямоугольной формы, понадобится обработка бордюров с помощью болгарки. То же самое касается и крайних элементов плитки. При аккуратных раскрое и распиловке брусчатки обрезки можно будет использовать для выравнивания полотна у границ периметра, что поможет существенно сэкономить материал.

Перед засыпанием швов по технологии нужно еще раз «отстрелять» поверхность как визуально, так и с помощью уровня. Места просадок и выступов тротуарной плитки необходимо перемонтировать, выровняв песком.

Далее поверхность мощения полностью засыпается песком или ЦБС (цементно-бетонной смесью), а остатки после заполнения швов удаляются щеткой или метлой. Если есть возможность, в соответствии с технологией укладки тротуарной плитки на песок, следует еще раз утрамбовать площадь покрытия трамбовочными механизмами, защитив материал от вибрационной поверхности резиной.

Технология укладки тротуарной плитки на песок. Вариант 1: на песчаной основе

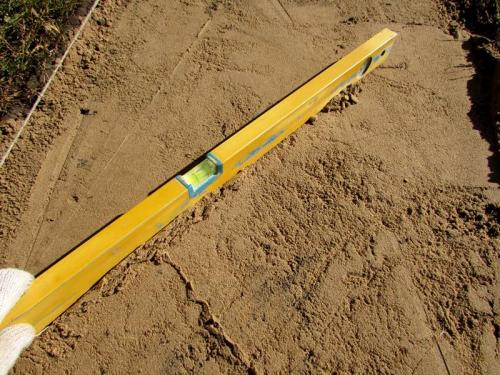

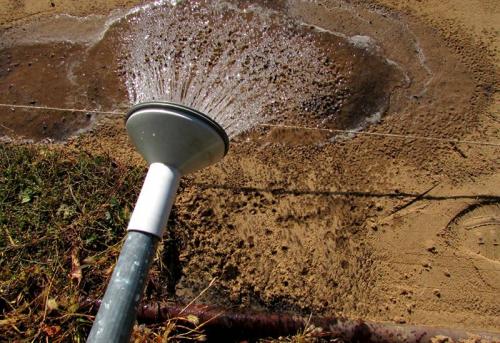

В углубление котлована засыпается песчаная смесь. Высота слоя около десяти сантиметров. Лучше использовать крупный речной песок. Следует разровнять насыпь граблями и тщательно полить водой из шланга с распылителей. На каждый квадратный метр необходимо вылить минимум десять литров воды. После полива следует еще раз утрамбовать всю площадку при помощи электрического или ручного трамбовщика.

Технология укладки тротуарной плитки на песок. Вариант 1: на песчаной основе

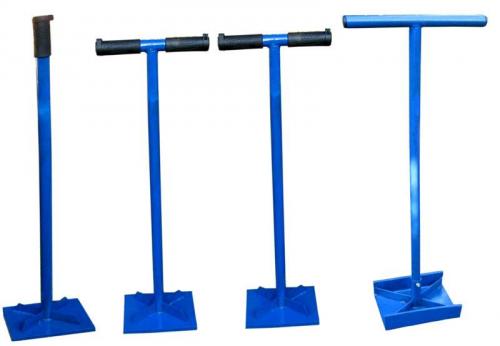

Трамбовщик можно изготовить самостоятельно из листа железа или фанеры, трубы и двух ручек

Важно! Бордюры на площадке устанавливаются и фиксируются цементным раствором за сутки до мощения.

Укладка начинается с краю площадки. Продвигаться вперед следует по уже уложенной плитке. Лучше делать это на коленках, в противном случае вы рискуете случайно сдвинуть ногой уже установленный элемент. Между фрагментами мощения нужно оставить зазор примерно в три миллиметра.

Технология укладки тротуарной плитки на песок. Вариант 1: на песчаной основе

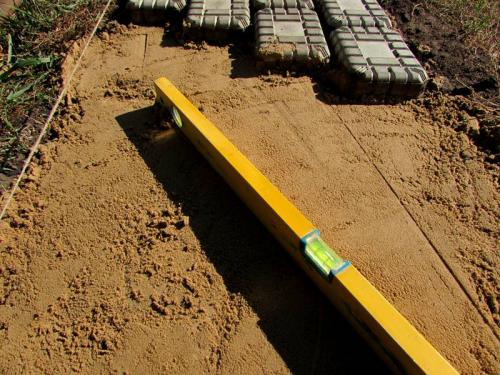

Если в процессе выявляются неровности основания, подсыпается песок

Совет! Если требуется вставлять разрезанные фрагменты плитки, это делается после основного мощения.

Когда площадка готова, сверху засыпается мелкий песок. Нужно взять щетку на длинной ручке или веник и размести смесь так, чтобы она заполнила швы между плитками. Излишки сметаются. Уже спустя сутки дорожка пригодна для использования.
