Строительство пола в каркасном доме своими руками не имеет особых отличий от устройства пола в кирпичных домах и может быть деревянным или бетонным. На выбор может влиять тип фундамента, финансовые возможности и предпочтения застройщика.

Остановимся подробней на монтаже деревянного пола своими руками на основе свайно-винтового фундамента.

Старт работ – обвязка фундамента, которая осуществляется с применением бруса 150х150 или 150х200, что зависит от расстояния между сваями и толщи стен. Чем больше эти показатели, тем толще должен быть материал. Это необходимо для избежания случаев провисания, распределения нагрузки, придания фундаменту жесткости и надежности для следующего этапа обустройства пола.

Схематически процесс обвязки фундамента своими руками можно разделить на несколько этапов:

1. Раскладка бруса по периметру, точная разметка стен, подкладка рубероида под обвязку;
2. Наметка мест стыковки бруса с учетом расположения свай;
3. Стыкование бруса с напуском до 30 см с помощью «замков», вырезанных с торца;
4. Стыкование углов по аналогичному принципу;
5. Подготовка отверстий и крепеж бруса к фундаменту с использованием шпилек и болтов, выступающие части которых утапливаются. На стыках дополнительно используют гвозди подходящих размеров.

На завершающем этапе осуществляется обвязка под внутренними стенами. В данном случае крепление бруса проходит к уже установленному наружному. Для укрепления дополнительно применяют металлические уголки.

Связанные вопросы и ответы:

Что такое каркасный дачный домик

Возможность самостоятельного строительства каркасного дома обусловлена простотой конструкции. Для монтажа каркаса используют бревна или заменяют их металлопрофилем. Но стоимость металлического каркаса в разы больше деревянного, поэтому оптимальный и экономный вариантом для дачных участков станет каркас из бруса или бревен.

В качестве стен используют панели из профилированного листа, шифера, досок, сайдинга. Панели служат первой преградой для ветра, дождя и снега. Такие стены должны не только защищать от погодных условий, но и предохранять от лишней влаги и механического воздействия.

С внутренней части дома также устанавливают панели из гипсокартона, ДСП или простых досок. Этот слой является декоративным, а также создает «короб» для прокладки утеплителя. Чтобы в зимнее время в доме всегда было тепло, между панелями прокладывают утеплитель. Выбор материала и типа утепления зависит исключительно от желания и финансовых возможностей владельца участка.

Перед началом строительства каркасного дома необходимо правильно составить проект будущего жилища. На этом этапе можно определиться с типом строения, а также учесть пожелания всех членов семьи. Кроме того, важно сразу подобрать нужную схему расположения комнат, так как после начала строительства что-то поменять будет весьма затруднительно.

При проектировании каркасного дома дополнительно определяют:

• перечень необходимых материалов;
• этапы строительства;
• время, необходимое для возведения постройки;
• финансовые затраты.

Грамотное проектирование поможет подобрать необходимый объем строительных материалов, а также сэкономит приличную сумму на непредвиденные расходы.

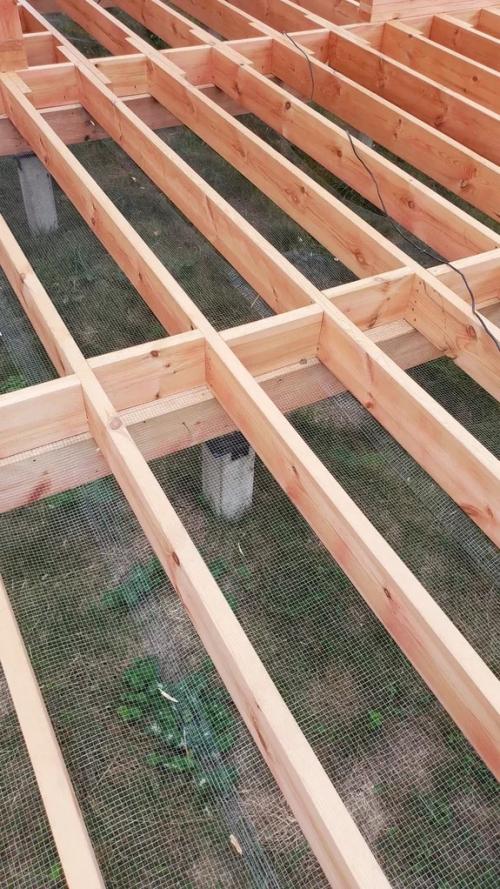

Какие материалы необходимы для строительства каркасного дачного дома

Каркасные дома строят из дерева. Именно оно применяется в производстве вертикальных стоек, горизонтальных поперечин, полов, стен, внутренних перегородок, конструкции крыши и прочих частей. Количество материала и размеры отдельных частей полностью зависят от выбранной технологии строительства и проекта дома.

Если говорить о качественном пиломатериале, то его влажность должна быть около 12-15%. Когда из дерева удаляется лишняя влага, материал начинает уменьшаться в размерах в диапазоне 3-10%. А это значит, что для строительства необходимо брать идеально высушенные материалы. В противном случае они будут досыхать уже в готовом доме, что приведет к образованию щелей, трещин, кривизны, снизит общую прочность здания.Второй негативный фактор не до конца высушенного пиломатериала – неравномерность распределения влаги. Это создает внутреннее напряжение в материале, что приводит к быстрому изменению его формы при обработке и дальнейшем использовании. Таким образом, для возведения каркасного дома подойдут исключительно сухие доски и другие материалы из дерева.Для возведения каркаса чаще всего выбирают хвойную древесину: сосна, ель, пихта. В этих породах есть естественные смолы, которые предохраняют древесину от преждевременной гнили, она меньше впитывает влагу.Лиственные породы имеют другую сферу применения. Их чаще используют для внутренней отделки дома и внутренних элементов конструкции. Самые популярные материалы: дуб, орех, бук, липа, осина, ясень.Основной материал, используемый при строительстве каркасного – деревянная доска. Чаще всего это строганная доска квадратной или прямоугольной формы принудительной сушки с размерами одной из сторон от 100 до 150 мм.Для «чистовых» работ используется доска профилированная. Она имеет вид пазов с одной стороны и шипов с противоположной. Другие две стороны строганые. Так как профилированная доска гладко обработана, то она является одновременно и материалом для стен. В основании дома При изготовлении фундаментов доску используют для цельной обвязки фундамента дома. Это необходимо для того, чтобы получить идеально ровное основание для будущего каркасного дома. Обычно для этого берется доска шириной 15-25 см. Идеальный материал – лиственница шириной 20 см и толщиной 5 см. Перед установкой дерево пропитывают водоотталкивающим средством, а также огнеупорным и антисептическим раствором.

Каркасные доски Доски для каркаса выполняют несущую функцию, поэтому должны быть достаточно прочными. Они должны выдерживать сжимающую нагрузку, поэтому выдвигаются дополнительные требования относительно площади поперечного сечения. Если доска используется для вертикальной стойки, ее толщина должна быть более 40 мм.Иногда допускается сшивать несколько досок. Для поперечных ребер используются обрезки тех досок, что пошли на вертикальные стойки.Для деревянного каркаса дома. Ширина досок, используемых для возведения каркаса дома, может быть различной и зависит от толщины стен – 120-200 мм. Здесь чаще всего используется еловая и сосновая древесина, высушенная в естественных условиях. Перед началом работ доски обрабатываются защитным слоем от грибка. Доски для внутренних стен Для внутренних стен чаще всего используется доска шириной 80-100 мм и толщиной 25-40 мм. Она может быть из сосны, реже из ели. Это связано с тем, что перегородки не несут большой механической нагрузки, а потому не должны быть очень прочными.

Доски перекрытий Основным элементом перекрытий являются лаги, образующие каркас. Их делают из толстых досок, поставленных на ребро, концы которых находятся на стенах дома либо на обвязке фундамента. Лаги должны быть прочными, поэтому чаще всего для них используются доски из дуба. В крайнем случае – из березы или сосны. Сечение доски – 250х50 мм или 200х40 мм, в зависимости от размеров лаги. Именно эта конструкция будет держать на себе общий вес. Она должна быть настолько прочной, чтобы не прогибаться и не покачиваться. Доски для лаг приобретаются исключительно сухие, чтобы во время сушки они не поменяли свою форму. Половая доска Толщина досок зависит от расстояния между лагами. Если оно небольшое, половая доска может быть тоньше, но не менее 40-50 мм и шириной 100 мм. Кроме того, для монтажа пола используется шпунтованная доска. Преимущество ее в том, что доски между собой надежно соединяются. Благодаря этому пол становится монолитным и крепким.

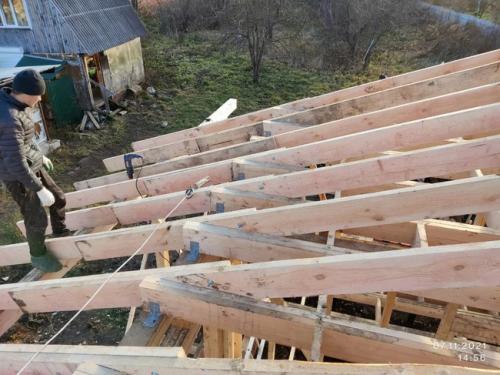

Доски для крыши дома Большое значение имеет доска для монтажа конструкции крыши – стропил и обрешетки. Стропила определяют каркас крыши, они являются ее надежной основой и опорой. При изготовлении стропил используются толстые доски из сосны толщиной 40 мм. Они могут быть нестрогаными. Чем больше пролет между стропилами, тем шире должна быть доска. Оптимальные значения – 100-300 мм. Лес можно использовать различных сортов. Стропила Чтобы крыша дома «держала» форму и стропила не сложились, устанавливают укосины, оказывающие распирающий эффект. Для них можно использовать любые доски. Желательно, чтобы их характеристики не отличались от стропильных.

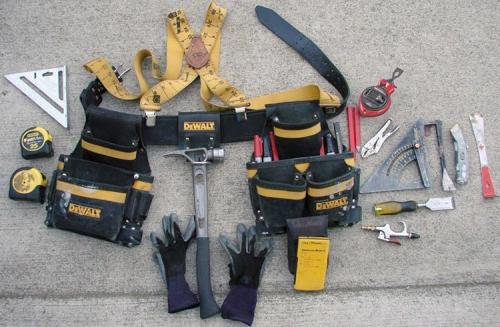

Какие инструменты необходимы для строительства каркасного дачного дома

Друзья, сегодня разберем 15 инструментов для строительства каркасного дома потребуются. Какие из них необходимы, а которые помогают, добавляют комфорт и точность, но можно обойтись и без них.

1. Нейлер или гвоздезабивной молоток . Нейлеры бывают пневматические, для этого необходимо докупить еще и компрессор, газовые и электрические. Для работы газовых — необходимо докупать баллоны со сжатым газом, а у электрических есть аккумуляторы. Для строительства каркасного дома важно приобрести именно реечный вариант, они бывают с наклоном 21 и 34 градуса. Можно купить нейлер и барабанного типа, в нем значительно больше обойма, но тяжелее и может быть несколько неудобно в определенных узлах каркаса. Пневматический BOSTITCH , электрический DeWalt и газовые HILTI и TOUA . Мы работаем с последними двумя. Для постройки одного дома можно использовать также различные китайские недорогие модели. Стоимость от 8 000 до 70 000. Покупать или нет решать вам. Если строите для себя, не торопитесь и трудозатраты в плане махания молотком пары десятков тысяч гвоздей 90мм вас не беспокоят, и главное сэкономить, то можно не покупать. Если скорость важна, трудозатраты не пустой звук или строите на заказ, то покупка обязательна, сэкономит деньги, время и силы.
2. Пила циркулярная . Каркасные дома строятся только из доски. Исходя из этого достаточно пилы с глубиной пропила не более 50мм под прямым углом. Почти все резы при строительстве каркасника именно 90 градусов.Пользоваться такой пилой удобнее и легче,чем пилами с большим пропилом. Одной пилы вполне достаточно, однако, для бригады лучше докупить еще одну или две. Производителя и модель выбирать вам по отзывам и характеристикам. Мы поклонники MAKITA .
3. Торцовочная пила . На самом деле необязательное приобретение, особенно если есть в наличии угольник Свенсона. Однако серьезно ускорит работу и точность пила сделает идеальными, что скажется на удобстве и точности сборки. Если будут и фасадные работы то к покупке рекомендуем.
4. Шуруповерт . Каркасный дом собирается только на гвозди. Потому при сборке каркаса шуруповерт вам не должен быть нужен. Однако, фанера, гипсокартон фасад и другие материалы и конструкции потребуют наличия шуруповерта. Лучше иметь аккумуляторный и сетевой одновременно.
5. Электрорубанок . Не самый необходимый инструмент, однако при неровной доске может очень хорошо помочь с геометрией поверхностей.
6. Ножовка. Необходима для работ, несмотря на наличие циркулярной и торцовочной пил, на объекте потребуется наличие минимум 2 штук.
7. Молоток. Также необходим при постройке каркасного дома. Не менее — 2 штук, обычно комфортный вариант для 90мм гвоздя — молоток весом 500гр.
8. Уровень . Приобретите уровни 600 или 800 и 1000мм.
9. Угольник , угольник Свенсона или аналог. Понятно назначение и необходимость угольника. А угольник Свенсона или его аналог помогут ровно пилить циркулярной пилой и даже в некоторых расчетах. Очень удобная вещь при каркасном строительстве или возведении стропильных систем.
10. Рулетки. 8 и 10 метров по 2 штуки. Рулетки всегда нужны, всегда теряются или ломаются.
11. Струбцины .150 и 200мм. С кривой доской солжно иной справится голыми руками, струбцины будут незаменимы.
12. Строительный степлер . Пленки пароизоляции и ветрозащиты крепятся скобами, на манер мебельных.
13. Канцелярские ножи и ножи для резки утеплителя . Крайне часто участвуют в строительстве. Для резки утеплителя можно использовать также нож для резки хлеба, но проще купить специальный у производителя утеплителей .
14. Гвоздодер. Гвозди придется убирать, часто незаменим. 2 штуки
15. Топор . Каждый плотник должен иметь топор. Несмотря на арсенал всех инструментов выше — понадобится точно.

Как правильно выбрать место для строительства каркасного дачного дома

Для возведения каркасных и каркасно-щитовых зданий подходят абсолютно все виды фундаментов: от легких столбчатых до монолитных, с большим заглублением. Выбор зависит от типа почвы, уровня залегания грунтовых вод и общей массы всего здания, включая не только “коробку”, но и внутреннее оснащение. Чтобы точно определить все эти факторы, нужны инженерно-геологические изыскания. На основании физико-химического анализа грунта эксперты дают рекомендации по проектированию и строительству зданий на конкретном участке. Но многие обходятся и без этой услуги, ориентируясь на опыт соседей или собственные знания о грунтах.

Чтобы выбрать оптимальный тип фундамента, не обязательно делать подробное исследование почвы. Достаточно выяснить, что в ней преобладает - песок или глина. Для этого нужно взять пробу грунта с глубины 1,5-2 м. Если земля идет большими твердыми комками, которые при растирании превращаются в однородные гранулы, перед вами глинистый грунт. Если куски земли при ударе крошатся на одинаковые мелкие комочки, это суглинок, а если сразу рассыпаются в песок - супесь. Песчаный грунт не сбивается в комки и даже на большой глубине остается сыпучим. Скальный грунт проще всего определить визуально. Он состоит из кусков твердой породы и тяжело поддается вскапыванию. Определить тип почвы точнее поможет простой эксперимент. Добавьте в пробу грунта немного воды и попробуйте скатать 2 фигуры - шарик и шнур-“колбаску”

Типы грунта	Свойства грунта
Песчаный	Рассыпается в руках при попытке скатать любую фигуру
Супесчаный	Скатывается в шар с трудом, в шнур не раскатывается
Суглинистый	Скатывается в обе фигуры. При сдавливании сверху шар трескается по краям, шнур рвется при соединении в кольцо
Глинистый	Легко скатывается в обе фигуры. Образует пластичную массу, которая при сдавливании или соединении в кольцо не трескается

Уровень залегания грунтовых вод (УГВ) тоже можно определить своими силами. С помощью садового бура сделайте скважины глубиной 1,5-2 м в разных местах участка и наблюдайте за ними несколько дней. Если дно скважин заполнится водой, это указывает на высокий УГВ. Чтобы результат был показательным, исследование проводят в период максимальной высоты грунтовых вод: осенью, в сезон дождей или ранней весной, во время таяния снегов. Если нет возможности или желания ждать до этого времени, лучше заказать геологическую экспертизу. Выбор фундамента под тип грунта

• Ленточный. Подходит для возведения каркасно-щитовых домов на любых типах грунтов с низким УГВ.
• Столбчатый. Самый простой и бюджетный вариант. Используется в строительстве одноэтажных зданий на скальных, глинистых и суглинистых грунтах с разным уровнем залегания грунтовых вод.
• Свайно-винтовой. Используется при строительстве многоэтажных зданий с большой нагрузкой на квадратный метр площади на сложных глинистых грунтах с высоким УГВ
• Монолитный плитный. Самый затратный, но в то же время самый надежный вид фундамента. Подходит для сложных глинистых грунтов разной степени пучинистости с высоким УГВ.

Ниже представлены подробные инструкции по закладке разных видов фундаментов под каркасный дом своими руками, от ленточных до плитных. Время кристаллизации бетона зависит от температуры окружающей среды. Оптимальная температура для закладки фундамента - 20-25 °C, влажность - 75-80%. Заливать бетон в дождь категорически не рекомендуется: влага замедляет кристаллизацию и уменьшает прочность конструкции. Поэтому перед началом работ нелишним будет изучить прогноз погоды на ближайшие пару недель.

Обустройство любого фундамента начинается с разметки. Важно выдержать прямые углы между всеми стенами. Проще всего это сделать с помощью лазерного уровня (нивелира).

Как построить фундамент для каркасного дачного дома

Большая стройка началась с бытовки, где можно было бы прятаться от дождя и отдыхать. Вещь на стройке незаменимая.

— Купили сырых досок и OSB-плит, из старого бабушкиного дома притащили линолеум и листы фанеры. Внутри установили буржуйку с дымоходом, снаружи к одной из стен прибили раковину с умывальником. Ничего не утепляли — думали, и так сойдет. А в январе только и успевали кидать дрова в печку, — вспоминает Кирилл.

Затем был разобран старый щитовой домик, проведены земляные работы на участке и началось устройство инженерных коммуникаций.

— Многие начинают вникать в коммуникации уже после того, как возведена коробка дома. Это одна из распространенных ошибок, которая оборачивается дополнительными затратами, — говорит Кирилл. — Мы заранее спланировали, где будет скважина, где септик, заложили все системы жизнеобеспечения и лишь потом приступили к фундаменту.

Чем отапливать дом? Самым логичным решением виделось проведение газа (в дачном кооперативе такая возможность была). Кирилл прикидывал, в какую сумму обойдется подключение, разводка по дому, проект, согласования. Делал расчеты и для электрокотла, держал в уме 100-процентный тариф на электроэнергию. И в итоге принял волевое решение раскошелиться на геотермальный тепловой насос и теплые водяные полы. Насос — штука очень дорогая ($5—10 тысяч с установкой), зато отапливать дом дешевле, чем газом. Затраты окупаются с годами.

— Есть два пути. Либо ты со старта экономишь на материалах и инженерке, а потом несешь чумовые затраты на отопление и обслуживание, либо вкладываешься по максимуму в энергоэффективность — и впоследствии дом сам экономит твои деньги. Я выбрал второй вариант, — поясняет собеседник.

Выбор пал на шведский насос мощностью 8 кВт со встроенным бойлером на 180 литров. В сравнении с немецкими аналогами он стоил очень даже гуманных денег — $7300. На участок заехала бригада буровиков с геотермальными зондами, антифризом и всем сопутствующим оборудованием. За несколько дней были пробурены скважины глубиной 80 метров каждая, в них погружены зонды. Затем была отрыта траншея от дальней скважины к будущей котельной.

— Стройка — это бесплатный тренажерный зал, — смеется Кирилл. — Эту траншею длиной 22 метра и глубиной от 1 до 1,8 метра пришлось копать собственноручно. Два дня искал мини-экскаватор: либо техника занята, либо далеко и никто не хочет ехать, а если и соглашаются, то хотят содрать за один час работы как за пять. Что поделать — лопату в руки и вперед.
Когда со скважинами и септиком было покончено, пришло время заняться возведением фундамента.

— Принято считать, что «каркаснику» достаточно свайно-винтового фундамента. Он недорогой, но если смотреть с позиций энергоэффективности, то вариант проигрышный. Скандинавы используют утепленные плиты (УШП или УФП), — говорит Кирилл. — У меня участок оказался сложным: перепад рельефа и неоднородный грунт — местами ПГС, местами глина, местами «плодородка» чуть ли не в один метр и вся эта «солянка» сопровождалась нереальным количеством камней. Пришлось изощряться и комбинировать несколько технологий.

Сначала были пробурены отверстия под скважины на глубину 2,3 метра и залиты сваи, затем раскопаны траншеи и сделан ростверк. После гидроизоляции, засыпки ростверка песком, утрамбовки и утепления пеноплексом сверху легла монолитная бетонная плита.

Как выбрать подходящий каркас для дачного дома

Любой, самый небольшой дом, если это не хозблок или бытовка, имеет внутри как минимум два помещения. Для разделения их ставится как минимум одна стена. Это вносит существенные изменения в распределение вертикальных нагрузок на каркас со стороны крыши и кровли, а также нагрузок на нижнее перекрытие здания. Установка внутренних стен и перегородок должны производиться с учетом этих нагрузок и с учетом рационального использования всей площади дома.

1. Функциональные особенности внутренних стен и перегородок

Внутренние помещения дома разделены стенами и перегородками. Они различаются в первую очередь по своим функциям:

1. Внутренние стены выполняют две функции – несущую и ограждающую
2. Перегородки – только ограждающую функцию.

Это означает, что внутренние стены принимают на себя часть вертикальных нагрузок от верхней части дома, а именно:

• Веса снежного покрова зимой,
• Веса кровли
• Веса стропильной системы крыши
• Веса людей и мебели при устройстве второго этажа
• Веса стен и перегородок второго этажа

Внутренние стены переносят нагрузки на нижнее перекрытие и далее на фундамент здания.

Перегородки не несут нагрузок от верхней части здания, но сами своим весом оказывают воздействие на нижнее перекрытие, передающееся потом на фундамент.

Вследствие разной несущей способности стен и перегородок устройство их и особенности монтажа могут различаться.

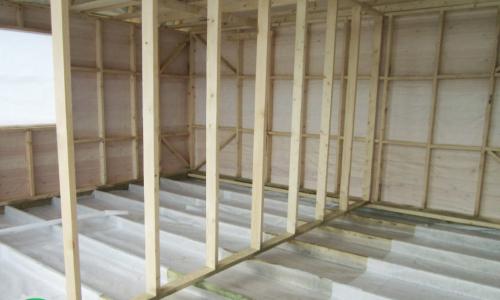

Каркас внутренней стены дома

2. Другие особенности внутренних стен и перегородок

Помимо того, что стены по разному несут нагрузку от верхней части здания, они могут различаться и по своему строению:

1. По степени утепления. Основной вклад в утепление дома несут внешние стены дома. Однако и между помещениями происходит теплообмен. Некоторые помещения, типа кладовых или подсобок, могут не обогреваться, а другие, например, ванные комнаты или сауны, отапливаться сильнее других помещений. Соседние помещения, соответственно должны быть защищены от холода или перегрева. Впрочем, для внутренних стен утепление не столь актуально.
2. По звукоизоляции. Некоторые помещения имеет смысл дополнительно звукоизолировать, например домашний кинозал или ванную комнату, или спальни.
3. По наличию проемов. Стена могут быть глухими, а могут иметь дверные проемы или даже оконные, например, между кухней и столовой. Проемы, таким образом, влияют на целостность конструкции. Жесткость их должна быть усилена дополнительно.
4. По нагружаемости нижнего перекрытия. На стены могут быть смонтированы различные тяжелые предметы – мебельные шкафы, тяжелые бытовая техника, кухонные гарнитуры, – вплоть до тяжелых кондиционеров или газового нагревателя. Все это влияет на перераспределение нагрузок на нижнее перекрытие и вносит дополнительные  требования к материалу стен.

Как правильно собрать каркас для дачного дома

Исходные данные:

• каркасный дом эксплуатируется круглогодично в течение пяти лет;
• отопление осуществляется посредством дизельного котла;
• кондиционирование воздуха в обследуемом помещении обеспечивает приточно-вытяжная система вентиляции с рекуперацией;
• стены дома снаружи изолированы пенополиэтиленом, обшиты фанерой толщиной 10 мм, облицованы пластиковым сайдингом.

Тепло — одно из главных слагаемых домашнего уюта Результаты проверки:

• согласно проведенным замерам, влажность соснового бруса составила 7,7-7,8%;
• влажность наружного слоя вспененного полиэтилена составила 13,9%;
• следов гниения древесины, наличия грибов и плесени не обнаружено;
• состояние материала полностью удовлетворительное, он пригоден для дальнейшей эксплуатации. И это при том, что в течение указанного срока эксплуатации вода различными путями неоднократно проникала в стены (через крышу, в результате сильных косых дождей, таяния льда и снега) и пол (из-за прорыва водопроводной трубы, неисправности отопительной системы; просто случайно разлитой). Во всех случаях вода свободно стекала по утеплителю, не пропитывая полотно, не задерживаясь, не образуя застойных областей влаги;
• деревянные поверхности были сухими, что наглядно показало вскрытие стены, а замена утеплителя не потребовалась на протяжении всего срока службы. Подробный отчет (с фото)  смотрите здесь .
