Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.

Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.

Конструкция ворот

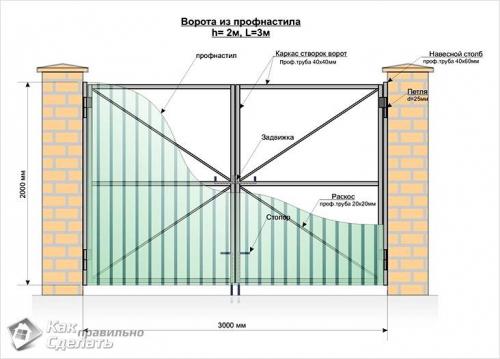

Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.

Итак, ворота – это:

• две створки;
• две трубы для крепления створок;
• перекладина (в некоторых конструкциях);
• калитка (если есть);
• фиксаторы створок;
• поворотные петли;
• проушины под замок.

Створки

Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

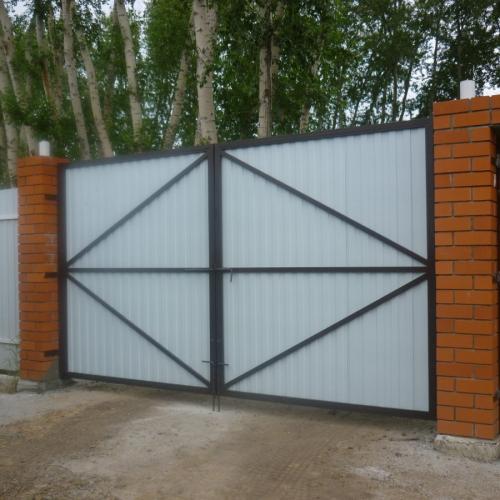

• крестообразными;
• горизонтальными;
• закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление. В противном случае створки будет невозможно ровно установить в воротах.

Перекладина

Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.

Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.

Подготовка составных частей ворот

Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.

Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.

К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.

Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Ворота из профнастила в рамке. Как сделать ворота из профнастила

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил , поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Преимущества конструкций

Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:

• продолжительный период эксплуатации;
• небольшой удельный вес конструкции;
• огромный выбор цветовой гаммы и текстуры;
• отсутствует необходимость проведения периодического ремонта;
• ценовая доступность;
• легкость монтажа.

Типы конструкций

Виды конструкций

Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:

1. Распашные – две створки, которые расходятся в противоположные друг от друга стороны.

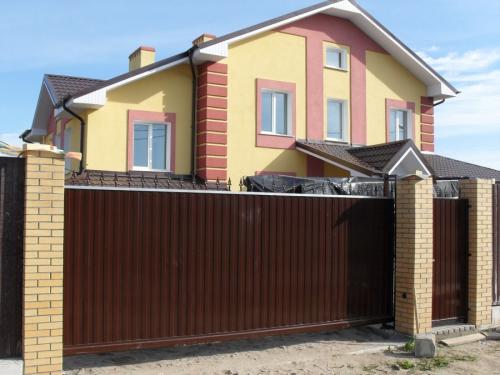

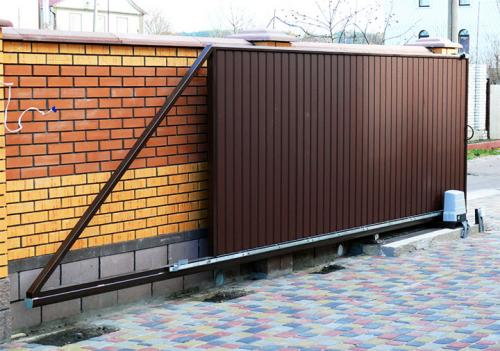

2. Откатные – одно полотно, перемещающееся вдоль ограждения.

Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.

Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Требуемые инструменты и приспособления

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:

• строительный уровень и рулетка;
• аппарат для сварки;
• болгарка или специальная ножовка;
• дрель с перфоратором и набором бит;
• угловая шлифмашина;
• резиновая киянка;
• клепальник;
• набор гаечных ключей;
• штыковая лопата;
• резервуар для приготовления бетонной или цементной смеси.

Структурные элементы конструкции

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

• верхний страховочный ролик;
• нижние ролики;
• концевой ролик и заглушка балки;
• пара улавливателей;
• направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод , дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Технология сборки

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

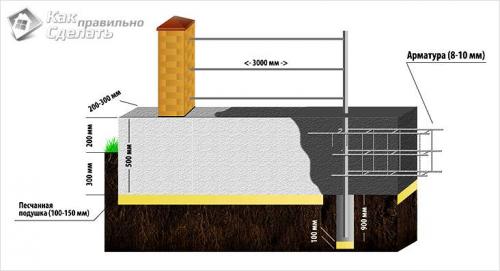

Обустройство фундамента

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Ворота и калитка. Современные ворота для частного дома: виды, 100+ фото дизайна

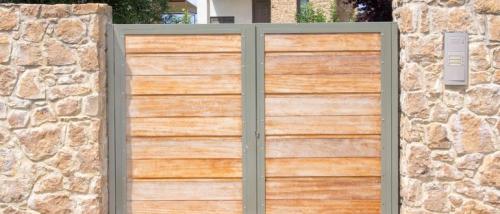

Какие ворота выбрать для частного дома?

Ворота для частного дома — такие же, как дверь для квартиры. Они не только защищают жильцов от проникновения посторонних, но и являются «лицом» хозяев: поэтому и удобство использования, и эстетичность общей картины будут зависеть от типа и внешнего вида строения.

Выбор способа открывания ворот

Открыть въездные ворота непросто и требует тщательного планирования и серьезного подхода. Рассмотрим их виды.

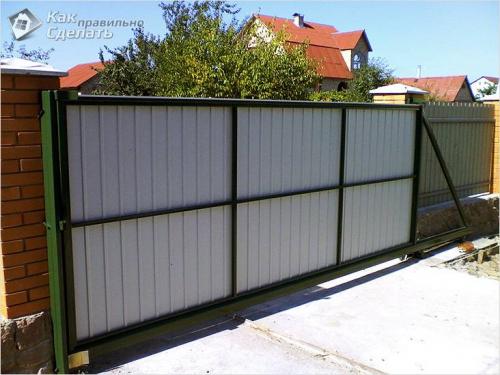

Откатные (раздвижные)

Популярны под усадьбы, коттеджи, частный сектор. Есть возможность автоматизации, что делает их более удобными в использовании. Оптимальный материал — металл. Часто это листы гофрокартона, сварные железные элементы. Перед установкой требуется антикоррозионная обработка.

Преимущества раздвижных дверей:

1. Экономьте свободное место. Эффективен заезд на строительные площадки с ограниченной площадью.
2. Удобное открывание. Вместе с механическим управлением допускается установка автоматической системы, которая позволит удаленно управлять работой ворот.

Недостатки:

1. Необходимость заливки фундамента.
2. Большое количество материалов, фурнитуры, а значит высокая цена.
3. Продолжительность установки.
4. Наличие большого входного проема, чтобы конструкции было место для перемещения.

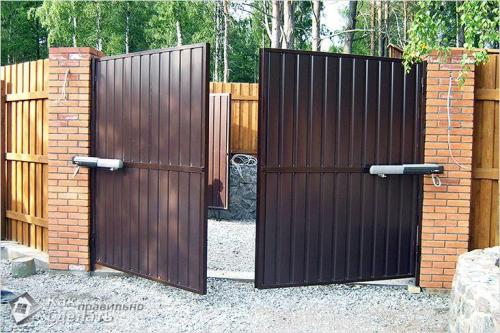

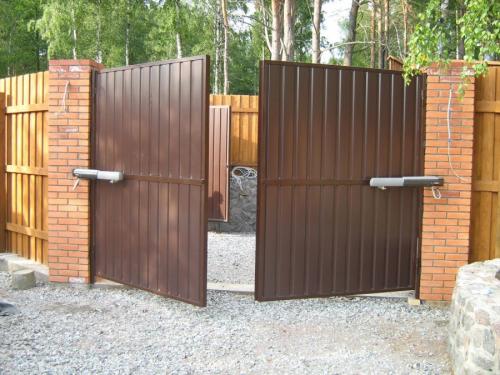

Распашные

Самый простой и дешевый вариант ворот для частного дома. При установке хозяева редко прибегают к помощи специалистов и стараются самостоятельно покрыть весь объем работ. Их легко собрать и быстро собрать.

Ворота состоят из двух створок, шарнирно закрепленных на стойках. Не рекомендуется встраивать ворота в общий проем, лучше установить их бок о бок. Обязательно наличие защелок на дверях, которые в случае сильного порыва ветра не дадут сбить въезжающую во двор машину.

Преимущества:

1. Материалы и аксессуары недорогие.
2. Возможность самостоятельной установки.
3. Без ограничений по высоте. Въехать смогут как легковой, так и грузовой автомобиль.
4. Подбор сырья. Получится собрать из дерева, металлических деталей.
5. Длительный срок.

Недостатки:

1. Столбы должны быть закреплены в земле на большой глубине. Основание под них лучше конкретизировать.
2. Для открытия нужно свободное место со стороны двора или улицы.
3. В закрытом состоянии двери должны быть надежно заперты, чтобы не повредить машину или окружающих.

На первый взгляд такие простые, их ставят на заборы на производстве, в частном секторе, в сельском хозяйстве. А если его правильно украсить, конструкция станет оригинальным дополнением ландшафтного дизайна.

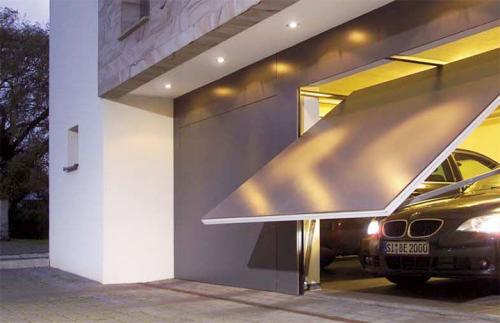

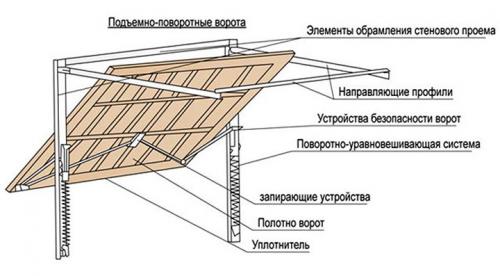

Подъемно-поворотные

Чаще всего они необходимы для удобной эксплуатации гаражных помещений как в частных домах, так и на производстве. Они представляют собой большую дверь, которая поднимается и опускается благодаря движению шарнирно-рычажного механизма.

Он состоит из трех основных частей:

• кадры;
• холсты;
• направляющие профили.

Каркас изготовлен методом сварки. Трубы квадратного сечения соединяются между собой и устанавливаются в проеме входа в гараж.

Принцип действия:

1. Рычаги приводят в действие подпружиненный шарнирный механизм.
2. Благодаря рабочим петлям створка начинает двигаться по направляющим.
3. Дверь фиксируется в самой высокой точке.
4. Получается, что низ ворот находится под потолком, собранным в козырек.

Среди достоинств колебательного механизма:

1. Надежность. Двери очень много весят, поэтому их сложно сломать.

Источник: https://domastroevo.ru/stati/kalitka-v-vorotah-iz-profnastila-dva-sposoba-sdelat-raspashnye-vorota

Ворота и калитка для частного дома из профнастила. Особенности

Область применения профнастила обширна . Его используют в качестве кровельного материала, для облицовки стен, изготавливают ворота и калитки. Так как гофролист является стройматериалом для наружных работ, изготавливают его из оцинкованной стали.

Профнастил имеет ряд особенностей.

• Придание фигурного профиля повышает жёсткость оцинкованных пластин. Это делает профлист устойчивым ко многим механическим воздействиям.
• Антикоррозийное покрытие защитит металл от ржавления.
• Обширный выбор декорированных вариантов позволит подобрать профнастил на любой цвет и вкус. Выпускаются более простые однотонные варианты, узорные, а также гофролисты с разноплановыми картинами.
• Благодаря лёгкости использовать профлист становится в разы удобнее. Для устойчивости конструкции будет достаточно небольших балок. Также отпадает необходимость задействовать спецтехнику.
• Низкая цена также порадует покупателей . Ведь стоимость профлиста около 270 рублей, в то время как кирпич стоит от 7,50 до 25,50 р. за штуку. Но на постройку того же забора оцинкованных пластин потребуется значительно меньше, чем кирпичей.

Конечно, есть и минусы.

• Звукоизоляция у профнастила отсутствует. Этот материал, наоборот, в разы усиливает звук. Нужно учитывать это, собираясь изготовить калитку из профлиста. Конечно, это может стать плюсом для большого частного дома. В таком случае не нужно будет ставить звонок, ведь любой стук будет отлично слышен.
• Если защитное покрытие повреждается, гофролист теряет антикоррозийные свойства.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/vorota-i-kalitka-dlya-chastnogo-doma-klassifikaciya-vorot-dlya-doma

Ворота с профнастила с калиткой. Делаем каркас

Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.

Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.

Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.

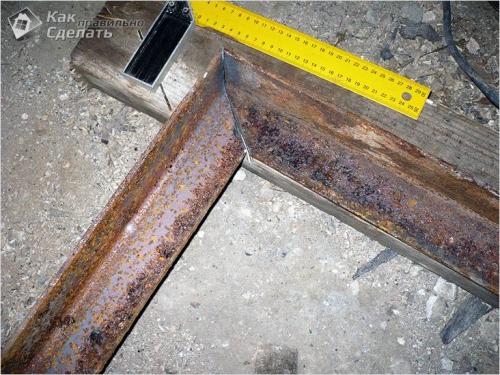

Разметка и сварка углов каркаса

Разметка и сварка углов каркаса

Разметка и сварка углов каркаса

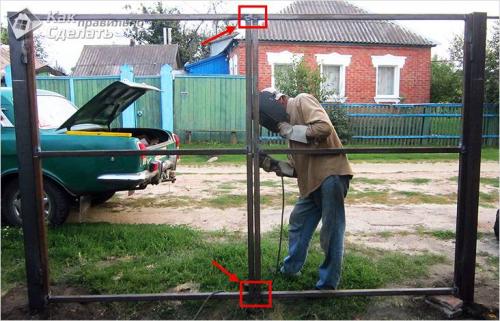

Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.

Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила

Полезный совет! Существует и другой популярный вариант упрочнения каркаса. Для этого в центре рамы к ее вертикальным сторонам приваривается горизонтальная перемычка, разделяющая каркас на 2 одинаковых прямоугольника. После этого углы каждого из таких прямоугольников соединяются диагональными перемычками. Выбирайте любой из двух рассмотренных способов упрочнения, они оба хороши.

Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.
