Вакуумный клапан или фановая труба. Что из себя представляет фановый клапан?

27.12.2021 в 11:13

Вакуумный клапан или фановая труба. Что из себя представляет фановый клапан?

Фановый клапан представляет собой небольшой сантехнический прибор, сделанный из пластика. Он устанавливается в таком месте канализации, которое будет выше главной оси канализационной трубы на 20-30 см.

Зачем нужен и где используется?

Временами бывают ситуации, когда, несмотря на гидрозатворы, при резком сливе большого количества воды, возникают неприятные запахи в туалете или в ванной.

Чтобы этого не возникало, и используется воздушный клапан. Он нейтрализует перепады давления в канализационной системе.

Устройство и принцип действия

Устройство воздушного (фанового) клапана достаточно простое:

  • Корпус из пластика с боковым отверстием.
  • Крышка, которую можно снимать.
  • Резиновая мембрана или стержень (шток).
  • Уплотнительная прокладка для герметичности прибора.

Принцип действия прибора таков:

  • В обычном состоянии, когда давление в системе равно атмосферному или немного выше, клапан закрыт.
  • При возникновении разреженности (слив большого количества воды и т.п.) мембрана смещается, клапан открывается и пропускает воздух в трубу.
  • Затем устройство опять закрывается.

Преимущества и недостатки: отзывы пользователей

Преимущества фанового клапана

  • Предотвращение появления канализационных газов и неприятных запахов в квартире.
  • Более простая установка, чем у фановой трубы позволит сэкономить силы и средства.

Недостатки устройства:

  • Быстрый износ резиновых уплотнительных прокладок.
  • Правильный выбор места установки достаточно сложен, так как более плотного прилегания можно достичь только на раструбах.
  • Необходимо регулярное обслуживание и замена деталей, пришедших в негодность.

Что такое вакуумная арматура?

Вакуумная арматура представляет собой группу устройств, необходимых в конструкции вакуумных агрегатов. К ним относятся различные приборы (вентили, краны, затворы и т.д.).

Основное требование для вакуумной арматуры — высокая герметичность и минимальное отделение газов от своих стенок. Для нее используются прокладки самого высокого качества.

Каждый прибор имеет свое устройство и предназначение. К канализационным сетям данные приборы не имеют отношения, но они показывают надежность и практичность вакуумных устройств.

Сравнение фанового клапана и фановой трубы: что лучше?

Фановый воздушный клапан устанавливается вместо фановой трубы в том случае, если монтаж вентиляции канализационного стояка не был произведен, и фановая труба просто не была установлена, или нет возможности ее установить.

В квартирах самостоятельная установка фанового клапана вместо фановой трубы может грозить административным взысканием за самовольное переустройство инженерных коммуникаций.

Поскольку, если вы убрали трубу и поставили себе клапан, то от этого пострадают другие жильцы.

Применение клапана оправдано особенно в частном доме, когда владельцу не хочется нарушать герметичность кровли для вывода трубы.

В таких случаях возможно применение воздушного клапана, так как он как раз и предназначен для работы в небольших объемах.

Вакуумный клапан принцип работы. Для чего нужен вакуумный клапан в канализационной системе

Вакуумный клапан представляет собой специальное автоматическое устройство, предназначенное для обеспечения нормального гидравлического режима и герметичности системы канализации здания.

Все сантехприборы оборудуются специальными гидрозатворами в виде V-образного сифона. Благодаря им у прибора всегда остается некоторое количество жидкости, которое не позволяют попадать в помещения газам и неприятным запахом, образующимся в канализации.

Однако при «сливе-смыве» сточная жидкость, заполнив все сечение трубопровода, создает в нем своеобразный «поршень». По мере его продвижения по трубе за ним образуется зона разряжения, буквально высасывающая воду из сифона.

Именно для компенсации этих колебаний давления и служит вакуумный клапан.

Будучи установленным на такую систему канализации, он автоматически откроется при снижении давления в трубопроводе и уравняет его с атмосферным. Теперь даже при одновременном срабатывании нескольких сантехприборов, разряжение и «срыв сифона» практически невозможны.

Вакуумный клапан принцип работы. Для чего нужен вакуумный клапан в канализационной системе

Вакуумные клапаны рекомендуется использовать в следующих случаях:

  1. При невозможности смонтировать вентилируемую систему канализации в здании из-за его конструктивных или иных особенностей.
  2. При подключении к горизонтальному участку большой протяженности сразу нескольких приборов и при возможности их одновременного действия.
  3. Если устанавливаемое сантехоборудование находится на значительном удалении от вентилируемого стояка.
  4. Для монтажа локальных систем канализования малоэтажных зданий.
  5. В целях экономии материалов.

Обратите внимание! Герметичное перекрытие клапана, особенно в случае избыточного давления в трубопроводе (при засоре), делает возможным монтаж в любой даже самой низкой точке сети.

Аэратор вместо фановой трубы. 1 Аэратор для канализации: что это и для чего нужен

Вакуумный клапан или фановая труба. Что из себя представляет фановый клапан? 01В некоторых случаях для канализации вместо аэратора применяется фановая труба, которая устанавливаемая на центральный стояк. Однако достаточно часто она не справляется с устранением канализационного запаха, поэтому владельцы дома решают установить более совершенное оборудование. Установка аэрационного клапана для канализации может производиться на новую или на работавшую систему.

Аэратор является устройством миниатюрных размеров, в пластиковом корпусе которого расположено специальное отверстие, его основная задача – подсос воздуха. Внутри корпусного отверстия, помимо воздушного канала, расположена заслонка. Она срабатывает под воздействием мембраны устройства.

Основные обязанности приспособления:

  • препятствие распространения неприятного запаха из трубопровода в помещение;
  • выравнивание разницы давлений внутри и снаружи системы.

1.1 Устройство

Конструкция канализационного аэратора не отличается высокой сложностью, прибор состоит из следующих основных частей:

  • Корпус. Выполнен из пластика ПВХ и рассчитан на монтаж в канализационной трубе стояка диаметром 110 мм или одевается на подходящие к нему трубы диаметром 50 мм, имея соответствующий диаметр. Внутри корпуса расположены перегородки, направляющие воздушные потоки при вентиляции.
  • Крышка. Накрывает корпус аэратора сверху, позволяя разбирать прибор для ремонта или обслуживания.
  • Клапан. Предназначен для герметичного перекрывания канала, поэтому имеет в своей конструкции эластичный элемент, прикрепляемый к пластиковой основе. Выполняется в виде двух основных конструкций — штока с резиновым кольцом (поплавковый затвор) или эластичной мембраны.
  • Прокладка. Эластичная резиновая прокладка на корпусе служит для герметизации соединения при установке канализационного аэратора внутрь (снаружи) обрезанного трубопровода d110 мм

1.2 Плюсы и минусы

Практически все плюсы аэратора проистекают из разделения струи и насыщения ее кислородом.

  • Первый и самый главный для большинства владельцев плюс: это экономия воды. За счет разбиения струи формируется поток, который потребляет в 6-8 раз меньше воды из водопроводной сети, при этом, не уменьшая напор. Нужно лишь обратить внимание, что этот плюс актуален только при достаточном напоре во внутренней сети. Если напор мал, что особенно актуально в малых городах России, то нужно учитывать, что аэратор создает дополнительное сопротивление, которое способно «убить» то, что осталось от напора.
  • Куда менее заметный, но не менее значимый момент – это меньшее воздействие струи на кожу. Человеческий организм устроен так, что струя, насыщенная воздухом благоприятно воздействует на поверхностные эпителии. К тому же аэратор задерживает крупные частички соли, за счет чего еще больше уменьшает механическое воздействие струи на кожу.
  • Это дополнительный фильтр, который задерживает частицы соли, ржавчины и накипи. В условиях современной изношенности инженерных коммуникаций это совсем не лишний шаг.
  • Насыщенной воздухом струей проще и легче отмыть грязную посуду. Значит, уменьшается количество времени на это неприятное занятие, и сокращается расход воды.
  • Уменьшается уровень шума. Большое количество маленьких струй шумят гораздо меньше, чем одна большая такого же объема.

Вентиляция септика без фановой трубы. Нужна ли вентиляция для септика, и зачем?

Вентиляционная система для септика должна ставиться в обязательном порядке, хотя бы потому, что он является канализационным колодцем. А это значит, что в нем постоянно находятся и размножаются бактерии, в том числе опасных видов.

Одни виды бактерий выделяют метан в процессе переработки бытовых отходов. А метан является взрывоопасным газом, который нужно отводить из септика. Если он будет накапливаться внутри, он будет опасен как для здоровья человека (если он будет спускаться внутрь для ремонтных работ), так и для здания и окружающего участка.

Другие виды бактерий выделяют сероводород, славящийся невыносимо зловонным запахом. К  тому же он еще и ядовит, и также наносит вред человеческому организму.

Вентиляция септика без фановой трубы. Нужна ли вентиляция для септика, и зачем?

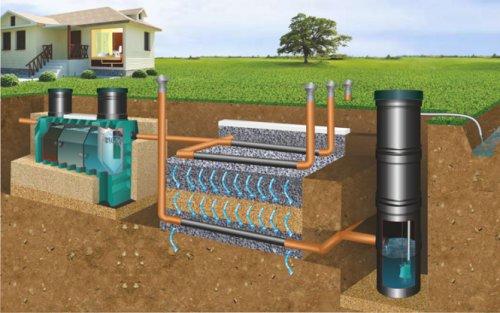

Вентиляция септика

Бороться с бактериальной средой в септике не следует – они полезны, так как перерабатывают поступающие туда отходы. Но нужно не давать накапливаться вредным газам. Для этих целей и необходима нормальная система вентиляции.

Помимо этого, постоянно продуцируются различные фосфорные соединения и канцерогены, которые тоже нужно отводить, иначе есть риск попадания их в дом через канализацию. Им попросту некуда больше отводиться – естественный отток возможен лишь в сторону здания по канализационной трубе.

Учитывая, что септик располагается сравнительно недалеко от частного дома – такие проблемы очень серьезны, и требуют решения. Поэтому вентиляция канализационной системы нужна в обязательном порядке.

Обратный воздушный клапан или труба на крышу. Виды воздушных клапанов для канализации

По принципу работы клапаны в устройстве могут быть трех типов:

  • автоматический. Устанавливают такие в основном в небольшие частные строения. С большими нагрузками он просто не справится. Его конструкция не выдержит сильного напора воды и значительного объема воздуха;

Обратный воздушный клапан или труба на крышу. Виды воздушных клапанов для канализации

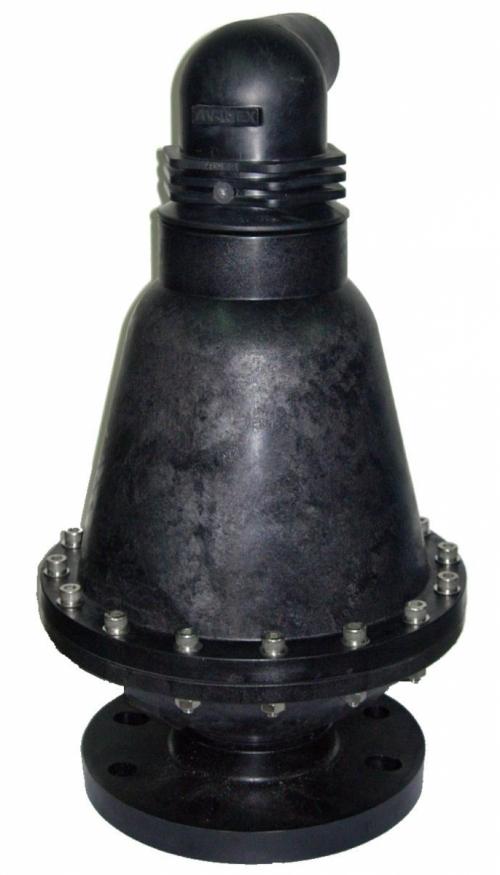

  • кинетический. Иногда его можно встретить под названием «антивакуумный». Работать он может только при низких давлениях. Такой клапан предотвращает скопление воздуха в больших объемах, когда происходит слив, а система заполнена водой;
  • комбинированный . Он представляет собой устройство, сочетающее возможности обоих вышеописанных видов.

Так как магистраль трубопровода может быть смонтирована вертикально или горизонтально, то для каждой из них потребуются различные виды аэраторов. При их выборе для установки должен учитываться и такой нюанс, как диаметр труб. В продаже встречаются следующие типы клапанов:

  • приемный аэратор. Его диаметр 20 см, а само устройство снабжено фильтром, улавливающим твердые частицы из воды и не пропускающим их дальше в систему. Монтируют такой вид клапана перед насосом горизонтального трубопровода;
  • шаровая модель. Устанавливается на горизонтально идущие трубы малого диаметра. В основном это водоотводные системы от сантехнических приборов. Свое название аэратор получил, потому что в качестве затвора в нем применяется шаровой элемент, а пружина обеспечивает прижимную силу;

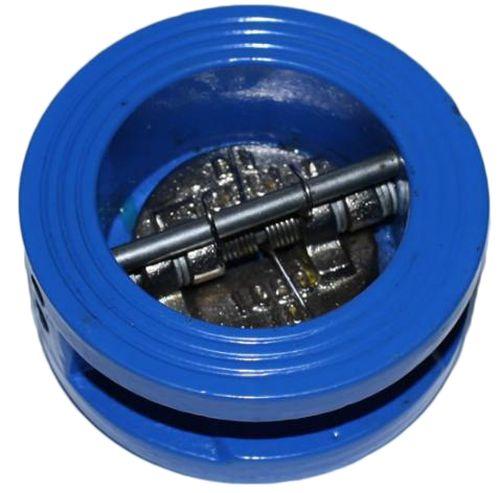

  • межфланцевая модель более компактная и легкая. Ее можно установить как в горизонтальном, так и в вертикальном трубопроводе. Она бывает проходной(когда проходящий через нее поток воды не меняет своего направления) и угловой(пропускаемый сквозь клапан поток рабочей среды меняет ход на 90 °). Дисковые пружинные модификации бывают диаметром от полутора до 20 см. Их работа аналогична шаровым аэраторам, но затвор представляет собой пластину. Двустворчатые вариации производятся диаметром 5 - 70 см;

Обратный воздушный клапан или труба на крышу. Виды воздушных клапанов для канализации

  • обратный воздушный клапан для канализации (лепестковый или поворотный). В качестве запорного элемента в нем выступает золотник. Он то и захлопывается в случае необходимости, когда давление в системе падает. У клапанов большого диаметра в таком устройстве имеется один недостаток: они быстро ломаются из-за того, что золотник очень сильно ударяется о седло. И как результат – при срабатывании такого поврежденного клапана во время дальнейшей эксплуатации возникает гидравлический удар. Решением для клапанов больших диаметров становится применение демпфера, гасящего удары. Обратные аэраторы делятся на простые (диаметром менее 400 мм) и собственно безударные, оснащенные демпфером. Первые устанавливают в системах не опасающихся возможных гидроударов.

Обратный воздушный клапан или труба на крышу. Виды воздушных клапанов для канализации

Существует так же классификация по способу крепления:

  • сварочный способ . Применяется при наличии особо агрессивных сред, в квартирах и частных жилых домах не используется;
  • муфтовое крепление разработано для труб небольшого диаметра. Обратный клапан в этом случае крепится с помощью резьбовой муфты;
  • Уже упоминался межфланцевый вид соединения , когда крепежный элемент на самом клапане отсутствует. В этом случае он зажимается между фланцами в трубопроводе. За счет его компактности, такой аэратор целесообразно применять на участках канализационной системы небольших размеров;
  • крепление через фланцы с применением уплотнения .

Вывод фановой трубы через стену. Вывод фановой трубы на боковую стенку дома?

    Дом 2х этажный. Можно ли вывести фановую трубу на боковыю стену из санузла на 2м этаже, под карниз, без подъема на крышу. Рядом (1м) вентяляционное окно в сам саузел.
    Какие минусы?
    Нужно ли что сделать дополнительно в этом случае? Например поставить обратный клапан или подогрев трубы.
    Спасибо

      Карта стран где был

      может быть использовать вакуумный клапан? И отверстий наружу не надо.

      Нужно вывести на крышу. Это не сложно. Без опыта смонтировал две проходки за час на металлочерепице. Купите проходки вильпе.там рисунок есть даже как монтировать. А саму фановую трубу и колпак можно брать любого производителя. Утеплять ее не обязательно.
      Кстати в Вашем случае будет вонять из септика в окно))

      Вывел на крушу. Только почему воняло бы ? В септике своя ветиляция (своя фановая труба). А есои еще и клапа поставить…

      Карта стран где был

      Если ставить клапан - зачем вообще мудрить с выводом трубы наружу дома?

      Терпеть поражение - это нормально, если вы планируете извлечь из поражения урок.

      О как. Обычно фановую трубу и используют как вентиляцию септика.

      А чему противоречит наличие своей трубы у септика?

      Карта стран где был

      Ничему не противоречит.
      Просто в "классическом варианте" вент.труба у септика "входная", а фановая - "выходная".
      пример схемы

      В ответ на: Если ставить клапан - зачем вообще мудрить с выводом трубы наружу дома?
      Вот так нам и сказал тот, кто монтировал канализацию. Теперь воняет рядом с септиком. В доме-то всё нормально, но соседи, как появятся, будут сильно ругаться. Поэтому тот же вопрос: можно ли вывести фановую трубу на фронтон, например? потому что крышу можно достать только с вышки.
      Кстати, в кухне есть лишняя вентшахта ещё, может, можно туда?

      Исправлено пользователем Джинсовая22 (24.02.20 13:22)

      А чекгожнельзято,когда нараз? только выпуск побольше сделать,чтобы куржак на открылке не висел,ну и обратный клапан,чтобы с улицы в трубу ветром не задувало
      Если в этот пустой канал вентшахты выше планируемой врезки фантрубы не будет вводиться ничего-то таки лехко

      У меня очень мало принципов. Но те что есть я чту свято.
      " Я не друг,не слуга,я-кот, хожу где вздумается,гуляю сам по себе "(с)

      Исправлено пользователем Badger211 (24.02.20 16:42)

      А где этот стояк вентиляционный расположен, неважно, что ли?
      Кухня - дальняя точка от септика, это ничего?

      Исправлено пользователем Джинсовая22 (25.02.20 15:13)

      Апцолутна, главное ,чтоб тяга в трубе появилась

      У меня очень мало принципов. Но те что есть я чту свято.
      " Я не друг,не слуга,я-кот, хожу где вздумается,гуляю сам по себе "(с)

      ну, вот… новая проблема - эта лишняя шахта открывается на крыше рядом с другой, которая действующая вентиляция кухни, под общей крышечкой. И мне говорят, что если провести рядом фановую трубу, то неминуем запах на кухне, т.к. вытяжка при несильном даже ветре часто превращается в приточку… Интересно, а обратные клапана на кухне ( у нас раньше были, прямо внутри помещения) не спасут от этого?

      Вытяжка превращается в приточку всегда, когда дом наглухо запечатывается пластиковыми окнами и железной дверью. Если конечно в конструкции нет никаких щелей,тогда приточкой будут они. КАк только окошко ставится на микропроветривание,оно становится приточкой и вентканал начинает работать как положено.
      ПОэтому, если перебдеть, то на стадии " до отделки" можно заложить в стенах несколько КИВов,и да пребутет шастя.

      У меня очень мало принципов. Но те что есть я чту свято.
      " Я не друг,не слуга,я-кот, хожу где вздумается,гуляю сам по себе "(с)

      Спасибо за разъяснения, тогда, действительно, в кухонную не будем. Попробуем в гаражную. А кивы - нет, был отрицательный опыт.

Фановый клапан пропускает запах. Где устанавливается клапан

Современные вакуумные аэраторы чаще всего монтируют в вертикально расположенный сток канализации. Цилиндрические с крышкой в корпусе устанавливаются прямо на фановую трубу, тогда как простые аэраторы подходят для большинства сантехники: мойки, ванной, унитаза.

Устройства с диаметром 50 мм врезают в горизонтально направленные трубы с длинной протяжённостью, либо на магистрали с большим числом переходов в направлениях. Вакуумный клапан для канализации 110 мм, как правило, монтируют на фановую трубу, либо на вторичный стояк трубопровода. Правильная установка в нужном месте магистрали предотвратит появление зловонных «ароматов» из трубопровода внутри помещения.

Аэратор 110 мм в системе канализации Источник engineering-sistem.ru

Инструкция по установке

Практически все вакуумные аэраторы производятся под распространённое соединение труб DN110 с диаметром 110 мм. Если диаметр не подходит по соединению, используется профильный переходник. Различают также трубы DN50 и DN75, с соответствующим цифровому обозначению диаметром, для которых применяют клапаны с выходом 50 и 75 мм.

Важно понимать, что воздушный клапан для канализации 110 мм, используемый для труб с диаметром менее этого размера, монтируется максимум в двух точках магистрали. Для установки клапана в металлическую трубу также используют специальные переходники, которые гарантируют герметичный стык пластика с металлом.

Перед установкой вакуумного аэратора необходимо определиться с местом монтажа, учитывая правила расположения и доступность для будущего обслуживания. После этого отключают воду в помещении, закрывая краны на трубах. Если необходима установка в уже готовый трубопровод, производят врезку клапана и устанавливают соответствующий переходник.


Что делать, чтобы получить разрешение на подключение канализации к участку

Большинство моделей канализационных клапанов имеют раструбный способ крепления. Сборку осуществляют в следующей последовательности:

  1. Наружную часть и раструб тщательно очищают от пыли или скопившейся грязи.
  2. Герметизирующее кольцо устанавливают в жёлоб раструба.
  3. Для проверки надёжности соединённый участок укрепляют хомутом. Важно после монтажа проверить герметичность всех стыков. Существует скрытый вариант установки при помощи специальных клапанов.
