Строительство каркасно-щитового дома своими руками. Плюсы и минусы каркасных домов

04.11.2022 в 23:32
Содержание
  1. Строительство каркасно-щитового дома своими руками. Плюсы и минусы каркасных домов
  2. Как построить каркасный дом 6х6 своими руками. Как своими руками построить каркасный дом 6х6 м?
  3. Построить каркасный дом своими руками чертежи. Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео
  4. Щитовой дом из чего сделан. Из чего делают каркасные дома
  5. Каркасно-щитовой дом. Плюсы и минусы
  6. Модульный дом своими руками. Как появились такие дома?
  7. Каркасный дом 6 на 3 своими руками. Шаг №2: Фундамент для каркасного дома своими руками
  8. Щитовой дом это. Виды щитовых домов

Строительство каркасно-щитового дома своими руками. Плюсы и минусы каркасных домов

Исходя из опыта европейских стран, не возникает сомнений, что скоро каркасно-щитовые дома станут лидерами в малоэтажном строительстве. По сравнению с традиционными системами строительства у технологии имеются свои преимущества, главное их которых – экономичность. Финансовый аспект – один из стимулирующих факторов для обзаведения собственным жильем. Стоимость 1 кв. м меньше в полтора раза пенобетонных блоков, в 2,4 кирпичных стен, в 1,4 раза бруса.

Каркасно-щитовой конструктор собирается усилиями 4 человек за 1,5 месяца. По этому принципу допустимо возвести объект любой сложности до 3 этажей. К тому же, строительство каркасного дома своими руками позволит сэкономить на фундаменте, технике, бригаде рабочих.

К недостаткам причисляют:

  1. Впитывание влаги.
  2. Риск возгорания.
  3. Плохое вентилирование.
  4. Чувствительность к вибрации.
  5. Недолговечность.

Сложилось ошибочное мнение, что только кирпичные, панельные или деревянные стены хорошо держат тепло. Однако по действующим нормам теплозащиты, современные постройки в некоторых регионах не отвечают стандартным требованиям. Канадские дома со стенами 150 мм по коэффициенту теплозащиты равноценны двойной блочной кладке и вполне пригодны для жилья. В холода при отключении отопления в комнатах долго держится нормальная температура.

Временное или постоянное проживание определяет толщина каркасного дома. Если жилье планируется для сезонного пребывания, отпадает необходимость в закупке дорого утеплителя. Соответственно, толщина стен будет несколько меньше. Для комфортного микроклимата достаточно подложки в 10-15 см. Если речь идет о постоянном жилье, материал укладывают толстым слоем — больше 15 см. В конечном итоге стена получается 20 см без учета наружной и внутренней обшивок.

Как построить каркасный дом 6х6 своими руками. Как своими руками построить каркасный дом 6х6 м?

ФотоСтроительство каркасного сооружения происходит достаточно быстро, а технология его возведения проста. Поэтому построить собственный небольшой каркасный дом 6х6 своими руками вполне сможет непрофессионал. Дом, построенный по каркасной технологии, прочен и удобен, в нем возможно круглогодичное проживание. При этом затраты на возведение каркасного дома будут меньше стоимости сооружения из камня в несколько раз.

Схема каркасного дома.

Принципы постройки дома на каркасной основе

При постройке каркасного дома основные расходы приходятся на обустройство фундамента. В качестве основания чаще используется столбчатый и свайный фундамент. Каркасный дом 6х6 м имеет небольшой вес, не создающий существенной нагрузки на грунт. Это дает возможность возводить строение на почве любого типа. Для сооружения каркаса можно использовать как деревянные, так и другие материалы.

Используемая технология заключается в том, что сначала монтируется несущая конструкция, затем происходит ее обшивка панелями.

При подобном способе строительства усадка дома не требуется, поэтому сразу можно выполнять отделочные работы. Высокие теплоизоляционные свойства здания способствуют значительному уменьшению затрат на его обогрев. Построить каркасный дом 6х6 своими руками вполне возможно за небольшой (около 2-х месяцев) срок.

Возведение дома

Для работы потребуются инструменты:

Инструменты для возведения каркасного дома.

  • строительный уровень и рулетка;
  • перфоратор;
  • болгарка;
  • дрель;
  • молоток;
  • гвоздодер;
  • отвертки;
  • лестница;
  • лом.

Материалы:

  • асбестовые трубы (высота 1,5 м);
  • обработанный антипиренами и антисептиками брус (100х150х600 мм) длиной 6 м;
  • брус 50х150 мм;
  • доски;
  • бетон;
  • рубероид;
  • анкерные болты;
  • гвозди;
  • нагели;
  • плиты OSB;
  • ДСП;
  • утеплительные и гидроизолирующие материалы;
  • гипсокартон;
  • сайдинг;
  • металлочерепица;
  • коммуникации.

Строя каркасный дом своими руками, нужно придерживаться следующего порядка:

Установка стен каркасного дома.

  1. Для создания столбового фундамента каркасного дома в почве с шагом 70 см выполняют отверстия для труб (диаметр 20 см, глубина 1 м).
  2. Трубы вставляют в скважины, засыпая землей и хорошо ее утрамбовывая, затем внутрь каждой трубы заливают бетон.
  3. После высыхания бетона на фундамент в качестве основы каркаса укладывают брус, изолируя его рубероидом. Положение бруса контролируют при помощи уровня, закрепляют брусья анкерными болтами.
  4. На брус настилают доски базового пола.
  5. На пол с шагом 50 см устанавливают лаги, между которыми помещают маты утеплителя.
  6. Выполняют нижнюю обвязку, используя имеющие пазы (шаг 50 см, длина 10 см) брусьев. Края брусьев также соединяют с помощью пазов.
  7. Устанавливают нагели для крепления вертикальных стоек, высверливая под них отверстия в пазах. Затем на штыри надевают брусья (150х50 мм), начиная с монтажа угловых стоек.
  8. Вертикальные брусья последовательно связывают временными укосинами, сами стойки тщательно закрепляют.
  9. После установки всех вертикальных стоек аналогично верхней выполняют нижнюю обвязку, располагая пазы идентично. Верхнюю обвязку фиксируют гвоздями, длина которых на 10 см больше толщины брусьев обвязки.
  10. Временные укосы заменяют постоянными, которые, принимая на себя часть нагрузки, делают каркасный дом прочным.

Теперь основной каркас дома построен.

Завершают работу возведением крыши и отделкой здания:

  1. Потолочные балки (из бруса 150х50 мм) крепят к каркасу, располагая их над вертикальными стойками и стыкуя на торцах под углом в 50 градусов. Стропила сбивают гвоздями.
  2. Окончательно конструкцию укрепляют А-образной горизонтальной доской.
  3. Внутри дом 6х6 м оборудуют подпирающими балки перегородками, обозначающими границы внутренних помещений.
  4. С шагом в 10 см к потолочным балкам прикрепляют доски обрешетки двускатной крыши, которые должны выступать за стропила на 20 см.
  5. На обрешетку настилают гидроизоляцию, древесно-стружечные плиты и монтируют кровельный материал.
  6. Каркас снаружи обшивают OSB, производят его гидроизоляцию и отделку сайдингом.
  7. Прокладывают коммуникации, производят гидроизоляцию и стяжку пола.
  8. Утепляют чердак и устанавливают окна.

Теперь можно оборудовать устройство стока дождевой воды и выполнить внутреннее обустройство каркасного дома.

Использование металлопрофиля для создания каркаса

Схема сборки каркасного дома 6х6.

Построить каркасный дом своими руками чертежи. Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

В настоящее время всё большую популярность обретают быстро возводимые строительные объекты. Особое место среди таких объектов занимают каркасные жилые дома. Особенности их конструкции и способы их возведения постоянно поднимаются на самых разных уровнях, где вызывают достаточно острую полемику. Простота устройства подобных строений, а также возможность относительно быстро построить каркасный дом своими руками являются несомненным плюсом таких сооружений. Естественно, обладают они и недостатками, но по совокупности характеристик каркасные дома являются одним из самых перспективных направлений развития современного индивидуального строительства.

Каркасный или модульный дом в процессе изготовления

Исследуя опыт Западной Европы, модно смело утверждать, что в скором времени каркасные дома выйдут на первые места по объёмам строительства среди малых и средних объектов. Главным их преимуществом по сравнению с обычными зданиями станет экономичность, поскольку аспект финансирования – основной вопрос, волнующий желающих обзавестись собственным жильём.

Материалы, используемые при строительстве каркасного дома – это дерево, теплоизоляция и плиты из древесных материалов (фанера, ДСП,и проч.) Посчитано, что стоимость каркасного дома примерно на 30% дешевле дома из пенобетона, на 58% дешевле кирпичного и на 27% дешевле изготовленного из бруса. Кроме того, современный уровень развития технологий строительства подобных сооружений позволяет строить такие объекты в три уровня, что особенно актуально при возведении строений на участках ограниченной площади. Размеры типовых зданий такого типа составляют 6 на 6 или 6 на 8 метров.

Другим плюсом каркасного строения являются его прекрасные теплоизолирующие свойства. Например, модульные строения с толщиной стен всего 15 см имеют коэффициенты теплопроводности соизмеримые с двойной бетонной кладкой (от 38 до 43 см).

Построить каркасный дом своими руками чертежи. Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото  Видео

Заполнение стен каркасного дома теплоизоляцией

Толщина стен каркасного дома определяется климатическими условиями, а также временем проживания в нём; для сезонного пребывания в нём необходимость в приобретении дорогихотпадает сама собой.

Тем не менее, для круглогодичного проживания в условиях, например, холодного канадского климата, достаточно толщины стен около 20 см (без учёта обшивки изнутри, а также снаружи). Мало какой другой строительный материал может похвастаться подобными показателями.

Однако, каркасные дома имеют ряд недостатков, к которым относят:

  • высокую степень поглощения влаги
  • повышенную пожароопасность
  • посредственную работу вентиляции
  • уязвимость к вибрациям, механическим повреждениям
  • относительно малую долговечность

Ниже рассмотрены основные этапы возведения каркасного дома, описаны их особенности.

Определение толщины стен модульных строений

Модульный дом

Возведение дома начинают с проектирования конструкции стен. Для этого используют уже готовые таблицы или формулы, отличающиеся для каждого региона. По ним определяют:

  • толщину утеплителя
  • тип используемого материала (по значениям теплопроводности, теплоёмкости, плотности, пр.)
  • другие параметры

Для каждой климатической зоны или для каждого типа строения существуют свои алгоритмы вычисления необходимых параметров.

По полученным данным у производителя стеновых блоков заказываются необходимые материалы. Это могут быть как готовые конструкции панелей, так и необходимые узлы для их сборки на месте.

Общие вопросы сборки

Сборка каркасного дома по финской технологии (монтаж отдельных блоков)

Существуют две технологии в сборке каркасных домов:

  • канадская;
  • финская

Первая подразумевает создание стен или панелей, из которых они будут собираться непосредственно на месте стройки. Вторая заключается в изготовлении готовых панелей на заводе-изготовителе; при этом на стройке производится только их монтаж без предварительной сборки.

В любом случае, алгоритм создания дома одинаков; он включает в себя следующие этапы:

  1. Закупка материалов или готовых модульных конструкций
  2. Заливка фундамента, подготовка основания дома
  3. Нижняя обвязка фундамента (слой между фундаментом и полом)
  4. Изготовление пола
  5. Строительство стен, потолка, крыши
  6. Монтаж дверных и оконных конструкций (совмещается с изготовлением стен)
  7. Утепление стен
  8. Отделка помещения изнутри

Рассмотрим каждый из этапов более подробно.

Грубейшие ошибки при строительстве каркасного дома. ОПАСНО!!!

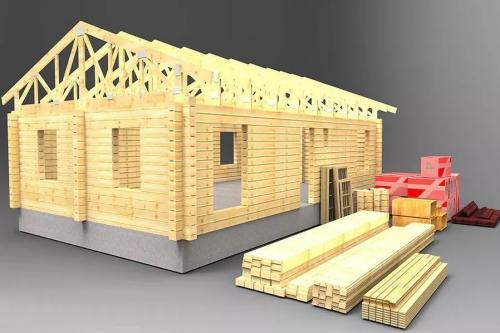

Щитовой дом из чего сделан. Из чего делают каркасные дома

На сегодняшний день частное домостроение по каркасной технологии пользуется наибольшей популярностью. В первую очередь это благодаря быстроте возведения построек и доступной стоимости. Затраты на возведение жилья с нуля под ключ минимум на 30% меньше, чем на аналогичные строительные проекты с использованием других стройматериалов. Поэтому многие владельцы земельных участков под застройку интересуются, из чего делают каркасные дома, во сколько может обойтись их самостоятельное возведение.

Стройматериалы для домов каркасной конструкции

Сегодня уже есть множество готовых типовых проектов каркасных зданий, по которым на заводе изготавливают все необходимые комплектующие для сборки жилого дома с нуля под ключ. В этом случае приобретается готовый домокомплект по установленной производителем цене и будущему владельцу дома нет необходимости самостоятельно рассчитывать количество строительных материалов и затраты на них.

Щитовой дом из чего сделан. Из чего делают каркасные дома

Если же частный застройщик желает построить собственное жилье по индивидуальному проекту, в таком случае ему придется или нанимать специалистов, или самостоятельно рассчитывать, сколько надо строительного, отделочного, утеплительного и прочего расходного материала на каркасный жилой дом. Но для этого необходимо знать, какой стройматериал можно использовать по каркасной технологии домостроения.

Материалы, необходимые для возведения каркасного дома, можно разделить на отдельные группы:

  • Для фундаментного основания;
  • Для каркаса здания;
  • Для обшивки стен;
  • Для перекрытий;
  • Утеплительные материалы;
  • Для кровли;
  • Для внешней и внутренней финишной облицовки.

Стройматериалы для фундамента

Дома по каркасной технологии – это достаточно легкие строительные конструкции, не требующие обустройства мощных фундаментных оснований.Если строительный проект не предусматривает обустройство подвального помещения или цокольного этажа, основание под будущий дом можно сделать с помощью буронабивных или винтовых свай. Обустройство такого фундамента обходится практически в 2 раза дешевле заливки мелко-заглубленного железобетонного ленточного основания. При этом свайный фундамент можно использовать на любых грунтах.

Щитовой дом из чего сделан. Из чего делают каркасные дома

При строительстве небольших одно-, двухэтажных каркасных зданий можно даже обойтись недорогим столбчатым фундаментом. А вот ленточные и плитные основания обустраивать под такие жилые дома специалисты не рекомендуют, иначе общие затраты на застройку значительно увеличатся.

Стройматериалы для каркаса

Подбирая материалы для каркасного дома, особое внимание уделяется несущим элементам каркаса, от которых в первую очередь будет зависеть прочность, надежность и срок эксплуатации здания в целом.

Как правило, для возведения каркаса здания используется доска и брус.

Параметры и количество необходимого пиломатериала рассчитывается исходя из разработанного строительного проекта, т.е. планируемой жилой площади, количества этажей, а также от выбранной технологии каркасного домостроения.

Строганный непрофилированный брус

Этот материал представляет собой брус квадратного или прямоугольного сечения, прошедший предварительную сушку. В каркасном домостроении его используют чаще всего.

Щитовой дом из чего сделан. Из чего делают каркасные дома

Размеры бруса – 10х10 см. Связка отдельных брусков между собой осуществляется с помощью досок. При покупке готового домокомлекта такой брус уже входит в комплектацию.

Профилированный брус

Данный тип бруса отличается наличием с 2-х сторон специальных шипов и пазов для соединения отдельных элементов между собой. Это позволяет значительно увеличить скорость сборки каркаса здания.

Щитовой дом из чего сделан. Из чего делают каркасные дома

Клееный брус

Данный вид стройматериала изготавливают из досок, которые склеивают между собой.

Клееный брус отличается повышенной прочностью на изгиб.

Обшивочные стройматериалы

Разбираясь, из чего делают каркасные жилые дома, также необходимо обратить внимание на обшивочные материалы.

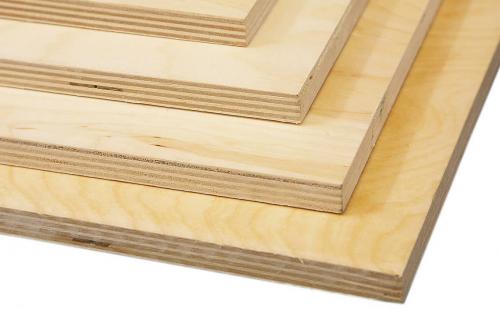

Водостойкая фанера

Для обшивки каркасных деревянных построек часто используют специальную водостойкую фанеру. Для ее изготовления используют березовый или хвойный шпон, который склеивают специальными клеевыми средствами.

Щитовой дом из чего сделан. Из чего делают каркасные дома

ОСБ плиты

ОСБ (ориентировано-стружечные плиты) изготавливают из древесных щепок, склеенных между собой специальным клеем.

Технология производства данного стройматериала предполагает склейку щепок верхнего слоя в продольном направлении, а внутреннего слоя в поперечном направлении.

Основное преимущество ОСБ плит – высокая влагостойкость. Поэтому их можно использовать как для внутренней, так и для наружной обшивки здания.

СИП панели

Это самый экономный и наиболее удобный строительный материал для возведения каркасных жилых домов. Расчет необходимого количества СИП панелей для возведения стен здания полностью осуществляется на заводе-изготовителе.

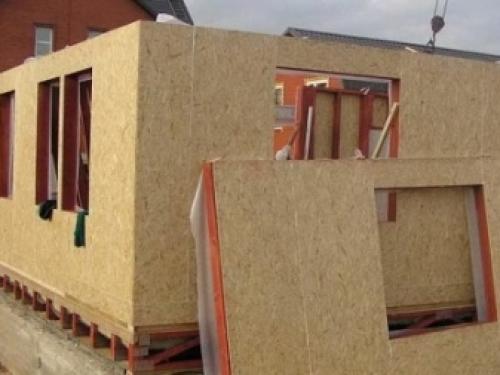

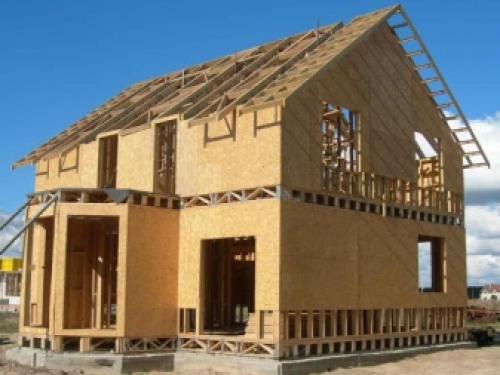

Каркасно-щитовой дом. Плюсы и минусы

Строительство каркасно-щитовых домов, скорее, напоминает сборку конструктора, чем полноценное строительство. Строение возводят из каркаса и крупных панелей-щитов, которые заказывают на специализированном производстве по предоставленному проекту.

Строительство каркасно-щитового дома своими руками. Плюсы и минусы каркасных домов 06

Строительство каркасно-щитового дома своими руками. Плюсы и минусы каркасных домов 07

После изготовления всех элементов, их доставки и устройства фундамента остается только сборка всех деталей в единое целое. Имеются серьезные преимущества каркасно-щитовых домов перед другими типами жилых строений.

Стоит рассмотреть их.

  • Фундамент. Облегченная конструкция дома позволяет использовать более дешевый ленточный или свайный фундамент.
  • Скорость. Сборка крупногабаритных деталей позволяет возвести дом целиком за 3–6 месяцев. При этом в указанные сроки входят заливка или установка фундамента и изготовление материалов на заводе.
  • Усадка. Этот этап, можно сказать, отсутствует, чем такое строительство существенно отличается от сборки деревянных срубов: в стенах каркасно-щитовых домов не образуются трещины, здание не проседает.
  • Отделка. Внутреннюю отделку можно проводить практически одновременно с возведением коробки.
  • Вес. Облегченный вес раздельных конструкций позволяет проводить сборку без привлечения тяжелой техники.
  • Безопасность. Экологичность материалов, из которых сделаны панели и каркас, возводят статус жилого помещения в абсолютно безопасное для здоровья.
  • Коммуникации. Внутри стен имеются пустоты, поэтому имеется прекрасная возможность без труда спрятать коммуникационные магистрали.

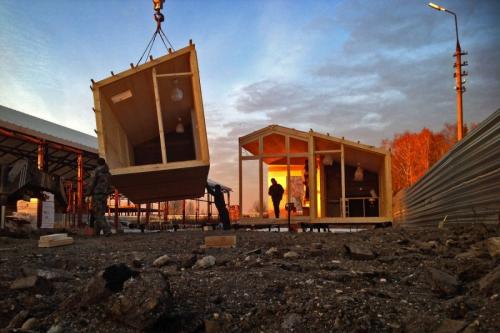

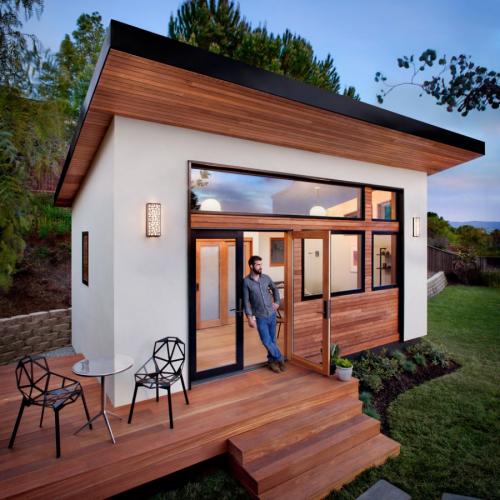

Модульный дом своими руками. Как появились такие дома?

К самым простым модульным конструкциям для проживания относятся бытовки и вагончики для простых рабочих. Сначала временные жилые комнатки или бытовки заменяли переделанные под жилье грузовые контейнеры, которые используются компаниями по перевозке грузов по морю либо железной дороге.

Для этого брали контейнер, предназначенный для утилизации и утепляли его, обшивая изнутри обычными простыми листовыми материалами, что делает пригодными модульные дома для круглогодичного проживания.

Модульный дом своими руками. Как появились такие дома?

Внутри в помещение проводится электропроводка, ставятся проемы для окон и дверей. Если подобный переделанный контейнер соединить с другими подобными конструкциями, мы получим своеобразную многоэтажку, достаточно мобильную – ее очень просто разбирать и перевозить с места на место.

Модульный дом своими руками. Как появились такие дома?

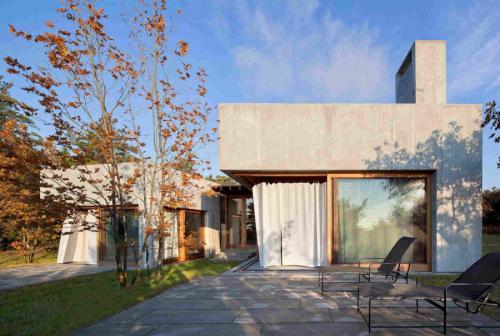

На сегодняшний день модульный дом изменился – для его постройки используют не только такие вагончики, но и готовые технологии с каркасными конструкциями, которые уже обшиты деревом либо жестью. Каталог готовых домов поможет вам визуально ознакомиться со всеми проектами, которые существуют.

Модульный дом своими руками. Как появились такие дома?

Изначально такие модульные конструкции использовались исключительно для строительства торговых комплексов, а также зданий промышленного характера. В связи с тем, что индивидуальное строительство растет, со временем стали появляться и жилые здания, которые построены по такому принципу.

Модульный дом своими руками. Как появились такие дома?

Рассмотрев разнообразные проекты подобных конструкций, вы поймете, что модульный дом своими руками – это несложно.

Каркасный дом 6 на 3 своими руками. Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

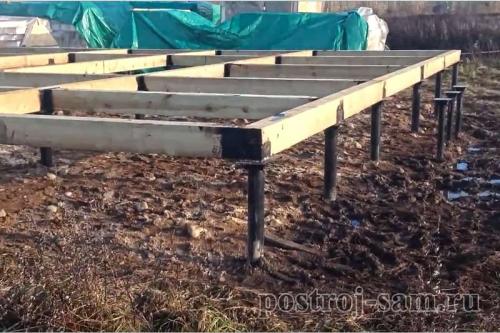

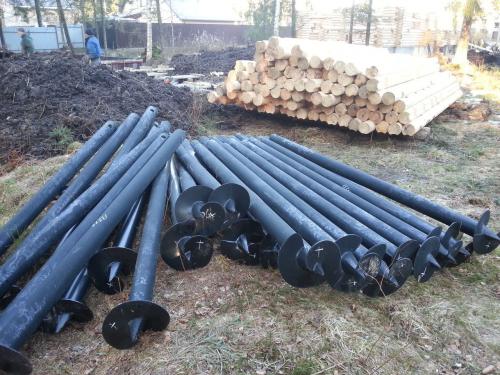

Свайно-винтовой фундамент для каркасного дома

Строительство каркасно-щитового дома своими руками. Плюсы и минусы каркасных домов 12 Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов , рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

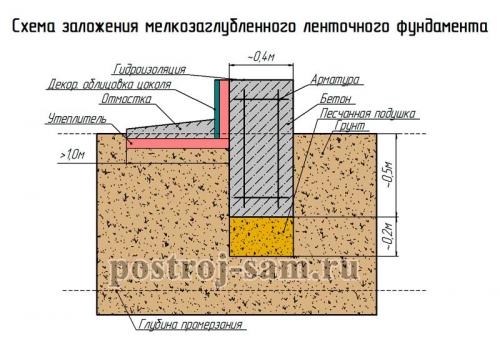

Мелкозаглубленный ленточный фундамент

Строительство каркасно-щитового дома своими руками. Плюсы и минусы каркасных домов 13Мелкозаглубленный ленточный фундамент , так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

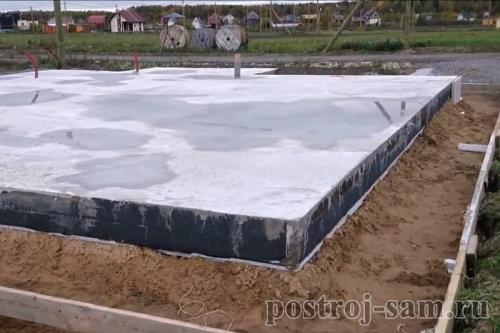

Плитный фундамент для каркасного дома

Строительство каркасно-щитового дома своими руками. Плюсы и минусы каркасных домов 14 В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

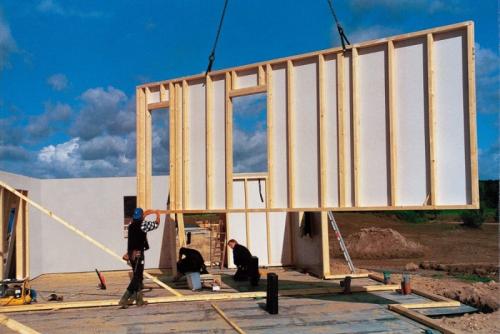

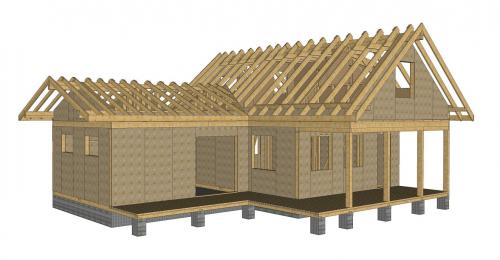

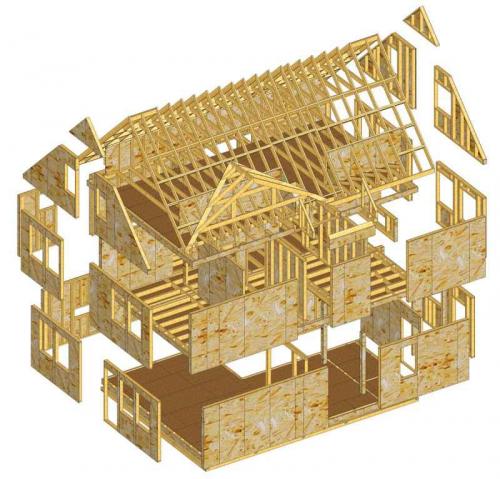

Щитовой дом это. Виды щитовых домов

Деревянные каркасно-щитовые дома представлены в трех разновидностях:

  • Домокомплектами;
  • Домами-платформами(финскими домиками);
  • Конвейерными домами.
  • Дома-платформы являются достаточно архаичным вариантом каркасной технологии. Их возведение происходило еще при СССР. Строительство осуществлялось путем массового обустройства отдельных фундаментов и быстрого возведения требуемого количества зданий в поселке. Подобное фактически индустриальное строительство позволяет быстро возводить дома и считается очень недорогим вариантом.

    Щитовой дом это. Виды щитовых домов

    Лучшим с точки зрения удобства считается вариант с домокомлектом. На фабрике изготавливаются все элементы строения, а затем собираются на стройплощадке. Вся подготовка заключается в монтаже основания дома.

    Щитовой дом это. Виды щитовых домов

    Щитовые дома достаточно просто собрать самостоятельно. Произвести монтаж без привлечения техники можно только с условием, что каркас не будет иметь слишком больших деталей, которые невозможно поднять самостоятельно. А если таковые имеются, то понадобится использовать строительный кран, что сделает невозможным возведение дома сугубо своими силами.

    Щитовой дом это. Виды щитовых домов

    Однако это не означает, что строительство влетит вам в копеечку. Многие участки работ можно выполнить самостоятельно. А если подсчитать, то получится, что средний каркасно-щитовой дом обойдется в 3-5 раз дешевле, чем аналог из кирпича.

    Дома конвейерного типа считаются подвидом домокомплектов. Различие заключается в использовании так называемых сэндвич панелей. За границей в последнее время применяются специальные 3Д принтеры, которые создают панели и позволяют осуществлять строительство в рекордные сроки.
