Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Схема укладки теплого пола. Различные схемы теплого пола — стяжки, труб, оборудования, подключений

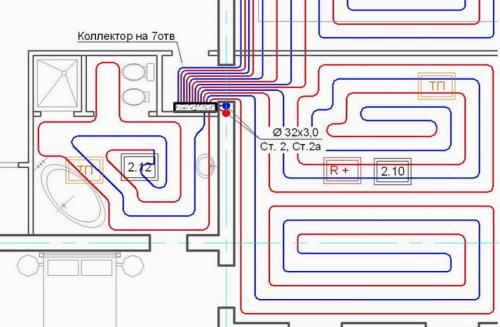

Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.

В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.

Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.

Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.

Пирог теплого пола

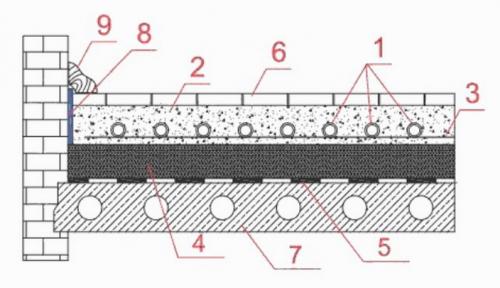

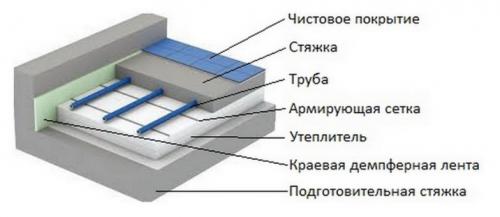

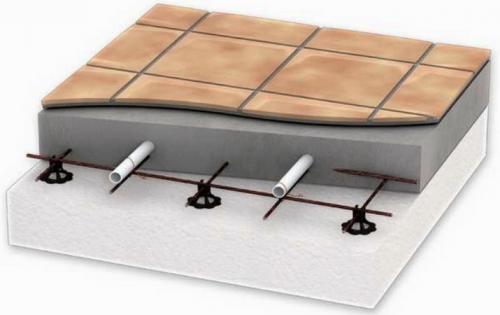

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.

• 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
• 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
• 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
• Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
• 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
• 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
• 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
• 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
• 6. Напольное покрытие пригодное для теплого пола.
• 9. Плинтус закрывает деформационный шов.

Более подробную информацию по каждому слою можно узнать на данном ресурсе.

Визуальная схема размещения элементов, — конструкция, последовательность укладки:

Укладка трубопровода

Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

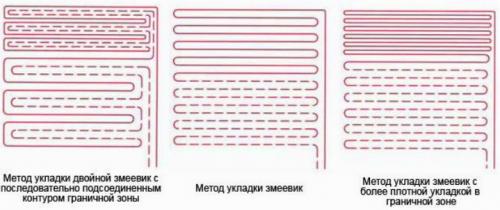

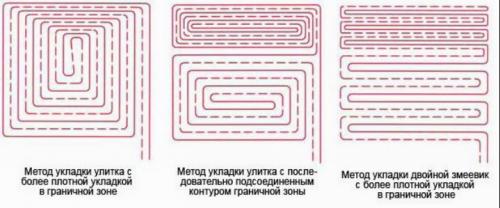

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.

Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.

Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».

Подробней о выборе насосов теплого пола

Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить

Схема водяного пола для дома

Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.

Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.

Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

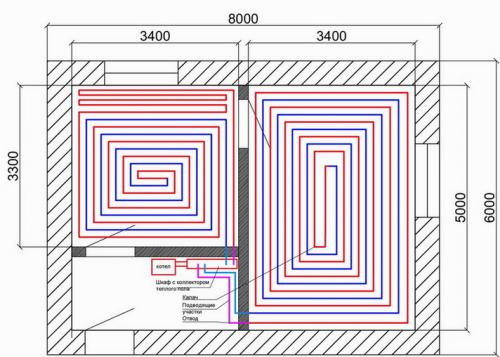

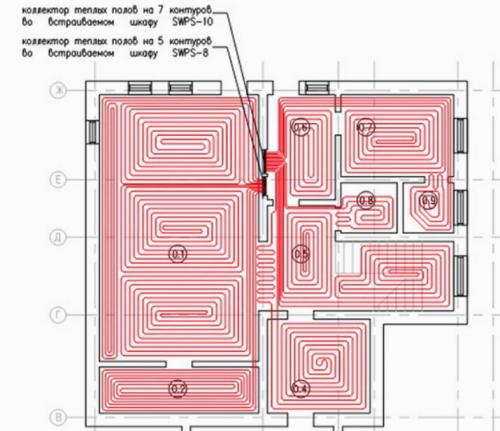

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.

Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

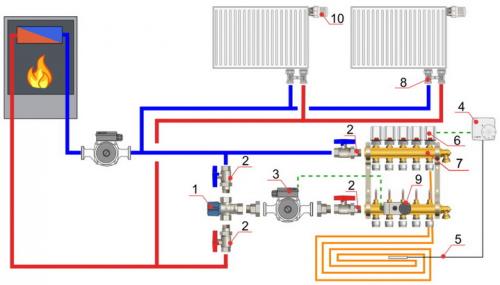

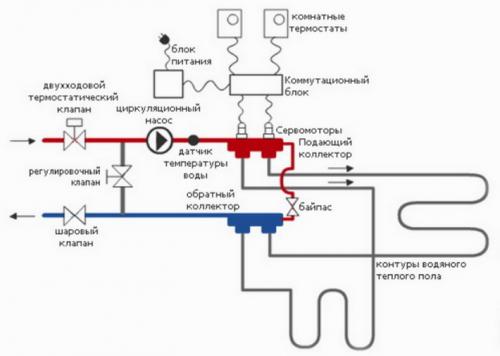

Монтажная схема водяного теплого пола выглядит следующим образом:

Необходимо уделить внимание средствам защиты. На схеме указаны:

• Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
• Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.

Расчет шага трубы теплого пола. Подготовительный этап расчета трубы для теплого пола

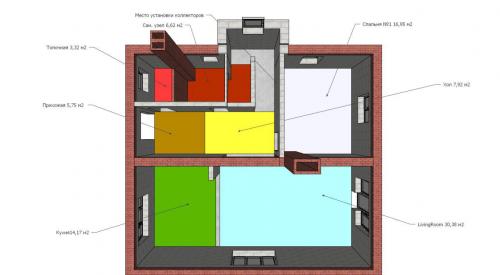

На данном этапе нам понадобится схема помещения с указанием всех размеров и назначение каждого помещения, так как к различным типам помещения применяются разные требования к температурному режиму.

Табл.1. Оптимальная комфортная температура для различных типов помещений

Не мало важно, также уточнить и метод монтажа стяжки, а также уровень каждого этажа. Так как от этих факторов зависит уровень теплоотдачи системы (детальное описание методики расчета теплоотдачи для теплого водяного пола в зависимости от используемых материалов, мы расскажем в следующих статьях). Что в свою очередь повлияет на шаг укладки, количество петель и способ монтажа.

Стоит обратить внимание, что для проектирования теплых полов в частных домах, а также в помещениях, где водяной теплый пол является отопления, рекомендуется прокладка петель по всей площади пола.

Далее размечаем на схеме предположительное размещение, которые рекомендуется размещать как можно ближе к центру.

На следующем этапе определяем методы укладки петель в зависимости от размеров, формы и назначения помещений. Рекомендуется укладывать петли параллельно длинной стороне изгибов. При этом придерживайтесь минимальных отступов от стен (минимум – 10-15 см).

Чтобы избежать пересечения трубопроводов начинаем укладку по часовой или против часовой стрелки.

Большие помещения следует разделить на несколько петель, для сокращения гидравлических потерь в системе. А малые можно скомбинировать в одну.

Далее определяем шаг укладки труб. Дополнительно можем рассчитать мощность и теплопотери, а также необходимый диаметр трубы.

После выше перечисленных действий выбираем один из удобных методов расчета количества трубы, и можем определить сколько трубы в среднем понадобится на 1 м2 площади.

Схема укладки теплого пола электрического. Укладка и подключение электрического теплого пола

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Шаг укладки теплого пола. Способы раскладки петель тёплого пола

Шаг петель тёплого пола и диаметр труб должны определяться теплотехническими и гидравлическими расчётами. Для облегчения задачи выбора шага петель можно воспользоваться практической табл. 2 .

Таблица 2. Рекомендуемый шаг труб тёплого пола

Следует учесть, что шаг петель менее 100 мм трудно осуществить на практике из-за маленького радиуса изгиба трубы, а шаг более 250 мм не рекомендуется, так как возникает ощутимая неравномерность прогрева тёплого пола. Существует несколько способов раскладки петель тёплого пола по помещению ( рис. 3 ). Наиболее предпочтительным вариантом является укладка двойным меандром («улиткой»).

По сравнению с раскладкой «змейкой» этот вариант имеет следующие преимущества:
• количество труб на 10–12 % меньше;
• гидравлические потери ниже на 13–15 %. Это объясняется тем, что при двойном меандре значительно меньше «калачей» (элементов поворота трубы на 180°);
• прогрев пола идёт более равномерно по всей площади из-за чередования подающей и обратной труб. Однако из-за этого же при такой раскладке не следует задавать расчётный перепад температур теплоносителя выше 5 °С.

Трубы тёплого пола нужно раскладывать таким образом, чтобы теплоноситель сначала поступал к наиболее холодным зонам помещения (окна, наружные стены). Трубы укладываются с отступом от стен и перегородок на 150 мм.

Рис. 3. Способы раскладки петель тёплого пола

Для равномерного прогрева греющей плиты тёплого пола трубы должны прокладываться по возможности параллельно друг другу. Наращивать петли тёплого пола допускается только с применением пресс-фитингов или надвижных фитингов (при этом сопротивление фитингов включается в гидравлический расчёт), так как они относятся к неразъёмным соединениям и могут замоноличиваться в строительные конструкции.

Максимальная длина одной петли тёплого пола определяется возможностями циркуляционного насоса. Для коттеджных и квартирных систем экономически целесообразной считается система напольного отопления, расчётные потери давления в которой не превышают 20 кПа (2 м вод. ст.).

Руководствуясь этим требованием, задавшись перепадом температур теплоносителя, шагом труб и температурой поверхности пола, можно рассчитать максимальную длину одной петли для конкретного типа труб ( табл. 3 ).

Таблица 3. Максимальная длина петли при шаге труб 150 мм

Температура поверхности пола, °С	Максимальная длина петли (м) при перепаде температур теплоносителя 5/10 °С, для труб размером
35	51/79	54/84	88/137

Площадь пола, обслуживаемая одной петлёй, зависит от принятого шага труб и в квадратных метрах примерно равна шагу труб, выраженному в сантиметрах. То есть, при шаге труб 15 см площадь обслуживаемого пола составляет ориентировочно 15 м². Подводящие участки труб от коллектора до обслуживаемого петлёй помещения следует теплоизолировать с помощьюили гофрокожуха ( рис. 4 ).

Это делается по двум причинам:
• во избежание перегрева пола на участках прокладки подводящих трубопроводов;
• теплопотери на подводящих участках, как правило, не учитываются при теплотехнических расчётах тёплого пола, а они, при достаточной удалённости петли от коллектора, могут быть весьма значительны.

После укладки труб следует выполнить исполнительную схему, где указать точную привязку осей труб. Это необходимо, чтобы при дальнейших работах или ремонте не повредить трубу.

Рис. 4. Теплоизоляция подводящих участков трубопроводов

Устройство краевых зон

В случае, когда напольное отопление не может полностью восполнить теплопотери помещения, можно попытаться компенсировать недостачу тепловой энергии устройством краевых зон. Краевые зоны – это участки тёплого пола с повышенной температурой поверхности пола, которые устраивают, как правило, вдоль наружных стен на ширину не более 1 м.

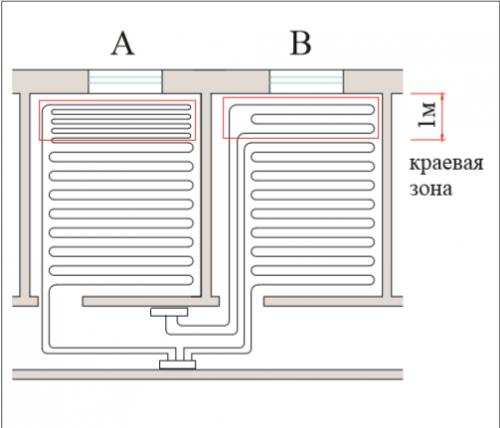

Повысить удельный тепловой поток в краевых зонах можно несколькими способами:
• уменьшить шаг труб ( табл. 4 ; рис. 5 А );
• использовать отдельную петлю с повышенной температурой теплоносителя ( рис. 5 В );
• использовать отдельную петлю с увеличенным диаметром трубы ( табл. 5 );
• использовать отдельную петлю с повышенной температурой теплоносителя, уменьшенным шагом и увеличенным диаметром труб.

Таблица 4. Влияние шага трубы на изменение удельного теплового потока (по отношению к шагу 15 см)

Таблица 5. Влияние диаметра труб на изменение удельного теплового потока (по отношению к наружному диаметру 16 мм)

Применение отдельных петель с повышенной температурой теплоносителя имеет смысл использовать, когда имеется несколько помещений с краевыми зонами. В этом случае трубопроводы краевых зон можно обслуживать отдельным насосно-смесительным узлом.

В любом случае температура поверхности пола в краевых зонах не должна превышать 31 °С, а также температуры, на которую рассчитано финишное напольное покрытие.



Примечания:Марки не менее 400.Крупностью не менее 0,5 мм.Рекомендуемое использование.

Укладка трубы теплого пола улиткой. Укладка теплого пола улиткой, особенности схемы, плюсы и минусы

это правильный выбор схемы монтажа нагревательного элемента, и его укладка . От этого напрямую зависит эффективность работы системы.

Из статьи вы узнаете, какие есть способы укладки трубопровода, об их плюсах и минусах. Мы расскажем пошагово — как произвести укладку «улиткой». Произведём расчёт шага и длины контура, рассмотрим нормы и СНИПы разработанные для тёплых полов.

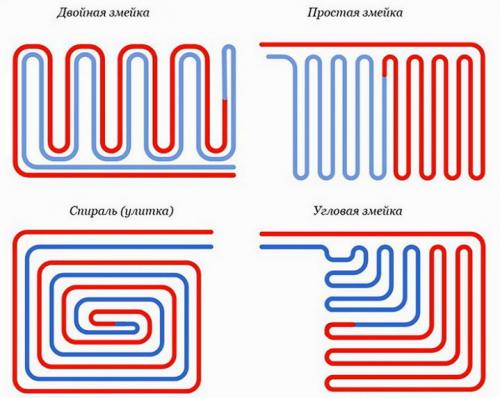

Виды укладки — улиткой, змейкой и комбинированный способ

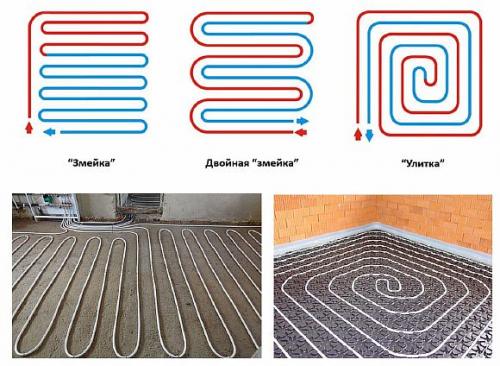

Существует несколько основных схем прокладки нагревательного элемента:

1. «Змейка» — укладка производится параллельно длинной или короткой стены, с шагом 20 — 30 см. Поворачивая кабель или трубу не рекомендовано делать острые углы. Начинать раскладывать изделие нужно от коллектора или терморегулятора, и возвращаться к ним. Уровень теплоотдачи у такой схемы не высокий, поэтому данная методика рекомендована для небольших помещений.

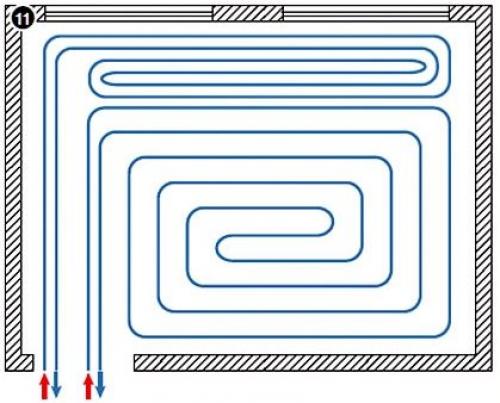

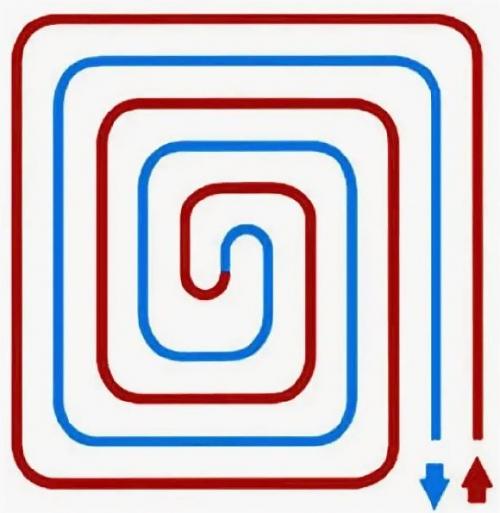

2. «Улитка» — это спиральное расположение нагревателя. Схема экономичная и эффективная. Монтаж труб или кабеля надо начинать с края, двигаясь в центр.
3. Комбинированный вариант — может совмещать в себе обе схемы. К примеру: по краям «змейка», а в центре «улитка».

Какой вид укладки лучше, преимущества и недостатки

Каждый вид укладки имеет свои положительные и отрицательные стороны, и рекомендован для разных моделей тёплого пола.

Если, то он имеет множество поворотов, поэтому при использовании его в водяных системах отопления возможен перепад уровня нагрева на входе и выходе. Кроме того, по мере движения теплоносителя по трубам, он теряет свой градус — чем дальше от источника тепла, тем поверхность будет холоднее.

Схема «Улитка» является более производительной. Обогрев получается равномерным, так как чередуются горячие зоны с остывшими.

Процесс теплопотерь минимизирован, но класть нагревательный элемент таким способам сложней. Кроме того, при такой укладке нет крутых поворотов нагревателя, то есть кабель или трубопровод не перегибается, поэтому расстояние между ветками можно делать меньше.

Комбинированная схема подходит, когда требуется произвести зонирование помещения. К примеру, на входе использовать «змейку», а посредине комнаты более горячую — «улитку».

Монтаж тёплого пола по схеме «улитка»

Укладывать любой тёплый пол нужно с соблюдением инструкции, а также всех требований по монтажу, иначе система отопления не будет функционировать эффективно.

Вне зависимости от выбранной схемы, раскладывать нагревательный элемент можно только. Это требуется, чтобы тепло не уходило вниз, а было направлено в нужное русло.

Схема раскладки улиткой и двойной улиткой

На фото ниже представлены способы укладки нагревателя по схеме «улитка» и «двойная улитка».

На первом фото отображена схема тёплого пола с двужильным кабелем, который не возвращается к месту подключения.

На этом фото распространённый вариант раскладки труб тёплого водяного пола «двойной улиткой». Здесь второй конец нагревателя возвращается в первоначальную точку.

Расчет трубы для теплого пола. Как выполнить правильный подсчет

Для того чтобы рассчитать систему теплого пола, необходимо предусмотреть множество нюансов. Здесь все имеет значение — мощность котла, толщина труб, напольное покрытие, наличие утеплителя и др.

Принципиальная схема классического теплого водяного пола

Принципиальная схема классического теплого водяного пола

При расчете используйте эти правила:

• Длина одного контура не должна быть более 100 метров. Если вам необходимо больше трубы в комнате, то делите ее на два контура.
• Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
• Обязательно соблюдайте технологию монтажа теплого водяного пола. Используйте утеплитель, подложку, паробарьер, правильную стяжку.
• Старайтесь выдерживать расстояние между трубами в 200 мм. Это значение взято для средней полосы России, где зимой температура не опускается ниже 200С. Если у вас зимы холоднее, то можно сократить расстояние до 150 мм, если теплее — увеличить до 250 мм.
• Один контур не должен отапливать более 20 квадратных метров.
• Не допускается соединение труб под стяжкой. Куски должны быть цельными во избежание протечек теплоносителя.

Расчет водяного теплого пола: расчет требуемой мощности и длины трубы

Расчет водяного теплого пола: расчет требуемой мощности и длины трубы

Обратите внимание: если вы проживаете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вы не обойдетесь. В таких случаях создается две отопительных системы: одна с радиаторами, работающая на 60-70 градусах, и вторая — теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, то всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Они работают по методу коэффициента (эталонного теплого пола). Расчет сделать очень просто — вы задаете размеры комнаты, нужную температуру, наличие утеплителя, толщину стяжки и тип напольного покрытия, а программа выдает вам длину и диаметр трубы, наиболее эффективную схему раскладки и другие важные значения.

Схема укладки пленочного теплого пола. Особенности инфракрасных теплых полов

Традиционные теплые полы изготавливаются на основе тонкой трубы из сшитого полиэтилена (или металлопластика), по которой циркулирует горячий теплоноситель. Все это хозяйство, вместе с утеплителем и пароизоляцией, прячется под толстый слой бетонной стяжки. В результате получается эдакий «бутерброд», позволяющий получить теплое напольное покрытие . По такому полу могут безопасно перемещаться взрослые и дети, не боясь простудиться. Тепло актуально и для тех, у кого постоянно мерзнут ноги.

У водяных теплых полов имеются довольно серьезные недостатки:

• Большая нагрузка на перекрытия – ее создает толстая бетонная стяжка. Поэтому в многоэтажных домах их монтаж нежелателен и даже опасен;
• Возможность образования протечки – сочащаяся вода может проникнуть через бетон и залить подвал или нижний этаж;
• Сложность в монтаже – ничто не мешает уложить водяные теплые полы самостоятельно, но в реальности сложность работ выше, чем это кажется после прочтения пошаговой инструкции.

В некоторых случаях вместо труб с теплоносителем прокладывается греющий кабель. Он не нуждается в мощной и тяжелой бетонной стяжке, поэтому может быть проложен даже в квартире. Но лучше всего заменить его нагревательным матом – он прост в монтаже и подходит под большинство напольных покрытий, особенно под кафельную плитку или керамогранит.

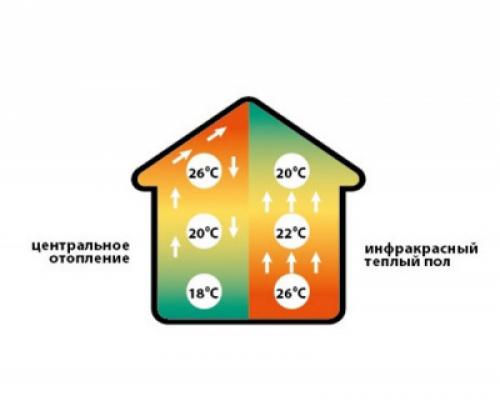

Теплый пол обеспечивает более равномерный и рациональный прогрев помещения, что крайне положительно сказывается на комфорте человека.
