Наклон ската применяется при расчетах элементов стропильной системы. Он определяется в градусах или процентах, поэтому нужно провести некоторые математические действия.

Двускатная крыша в разрезе представляет собой равнобедренный треугольник (если скаты одинаковые). Ее условно можно разделить на 2 прямоугольных треугольника. Одна из сторон Н — высота до уровня конька, другая L — половина пролета дома. Они измеряются по готовым стенам и фронтону. Требуется рассчитать длину стропила B, которую можно найти исходя из тригонометрических формул.

Тангенс угла ската относительно горизонтали:

tgα= H/L

По таблице Брадиса или помощью с инженерного калькулятора находим соответствующее значение угла в градусах. Например, высота крыши 3 м, ширина дома 9 м, половина пролета 9/2=4,5 м.

tgα=3/4,5=0,6667

Этому тангенсу соответствует угол 34°, то есть крыша имеет средний уклон. Можно использовать функцию косинуса и посчитать длину стропила как B= L / соs 34° = 4,5/0,829=5,42 м.

Также информация об угле наклона нужна, чтобы сориентироваться в кровельных материалах.

Для расчета длины стропил ( и проверки) можно воспользоваться вторым способом — теоремой Пифагора:

B²=H²+L²= 9+20,25=29,25, откуда B =√29,25=5,41 м — длина стропила (без свеса).

Чтобы исключить попадание осадков на стены, нужно добавить не менее 40 см для свеса. Получаем для своего здания минимальную длину стропил 5,81 м при угле наклона ската 34°. Для удобства можно принять B=6 м, чему соответствует стандартная доска.

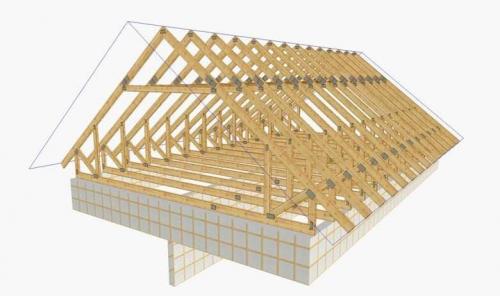

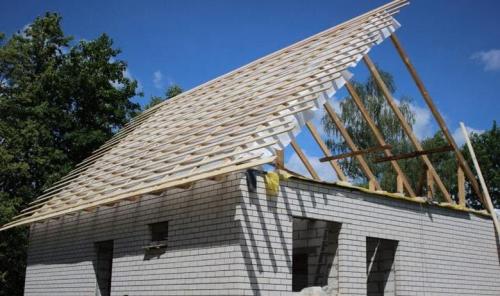

Крыша дома своими руками: пошаговая инструкция. Монтаж двухскатной крыши

Устройство кровли – один из самых ответственных моментов в строительстве зданий. Ведь их долговечность и комфорт пребывания в них больше всего зависит от качества верхней части и ее устойчивости к природным факторам. Двускатная крыша – наиболее простая в возведении конструкция, а значит, и самая популярная. Но, невзирая на внешнюю простоту, монтаж двускатной крыши требует точных расчетов и соблюдения определенных правил , о чем и пойдет речь в данной статье.

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

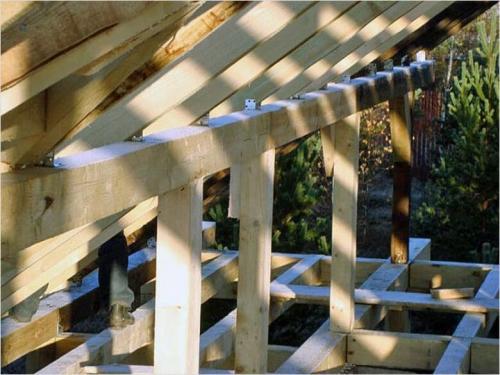

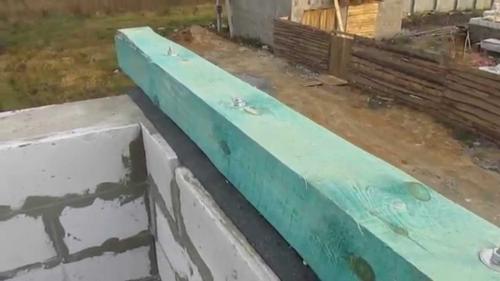

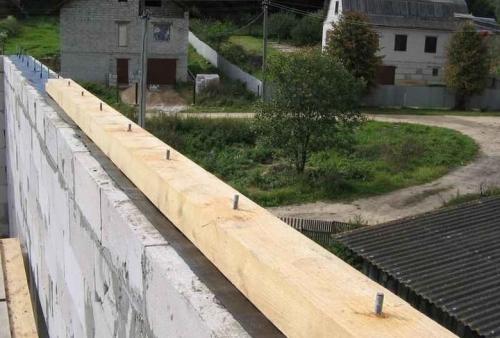

• Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

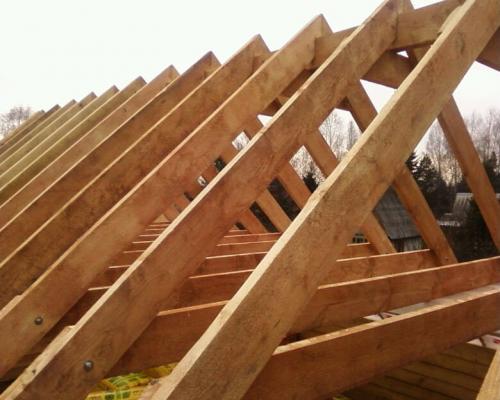

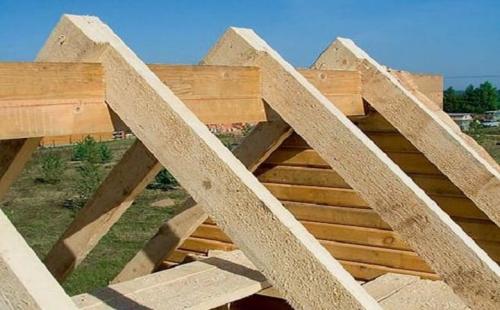

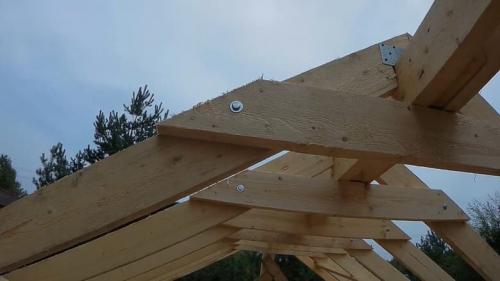

• Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

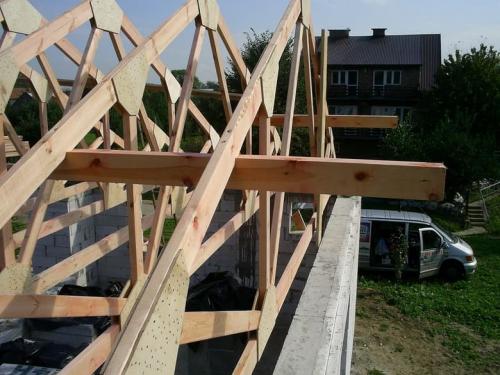

• Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

• Конек (или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

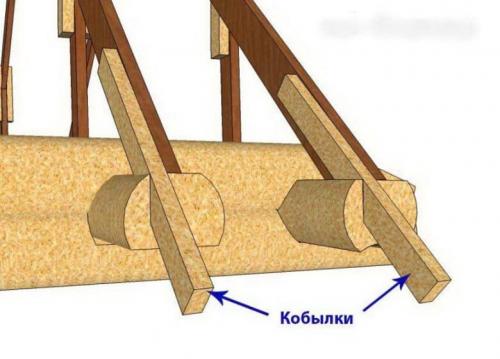

• Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

• Стойки – вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

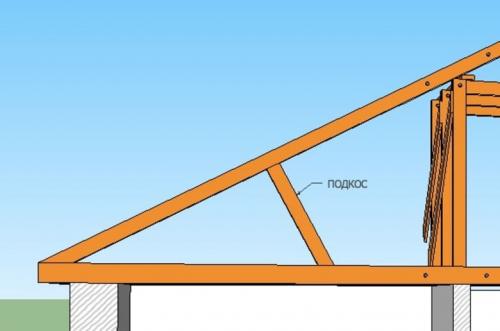

• Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

• Затяжка – также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

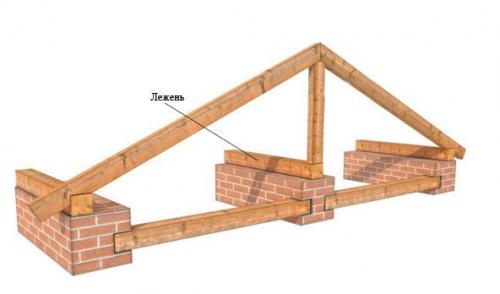

• Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

• Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

• Прогон – практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Преимущества и недостатки двускатных крыш

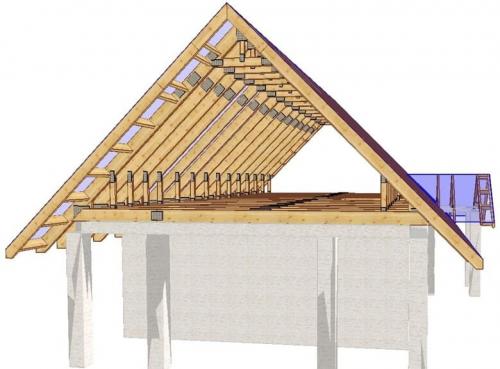

Конструкция представлена двумя равными скатами, расположенными друг напротив друга. Снизу они опираются о несущие стены здания, а сверху соединены в коньке. Плоскость, получившаяся между скатами (стена), называется фронтон. Он может иметь окно для освещения чердака или быть сплошным.

Если выбрать красивые чердачные окна, это придаст всему облику дома дополнительной воздушности.

Монтаж двускатной крыши более всего распространен в частном строительстве на домах с самой простой архитектурной формой.

Для двускатных крыш подойдет любой тип кровельных материалов. Кровля будет иметь привлекательный, аккуратный вид и надежно защищать дом от факторов внешней среды. Чтобы придать архитектурному облику декоративности и индивидуальности, можно выполнить отделку фронтонов.

Источник: https://domastroevo.ru/novosti/kak-postroit-kryshu-doma-svoimi-rukami-vidy-krysh

Как сделать двухскатную крышу на старом доме. Подготовительный этап, выбор и расчет материала

Когда стены возведены пора переходить к устройству крыши. Конечно предварительная информация уже собрана, обдуман используемый материал, но пришло время всё конкретизировать и сделать проект. Тот, кто планирует возводить дом своими руками рано или поздно приходит к выводам:

• Использовать материалы, с которыми легко работать. Поэтому стропильную систему традиционно собирают из дерева. Причём для облегчения работы берут обрезной пиломатериал: брус и доски. Необходимый минимум инструмента при этом: ножовка и топор.
• Стараться отталкиваться от стандартных размеров материалов. Это позволяет рационально использовать материал получая максимальные возможности.

Правила отлично работают при устройстве двускатной крыши. Ведь не секрет что стандартная длина пиломатериала – 6 метров. Конечно, при необходимости всё стыкуется и удлиняется, но по возможности этого лучше избегать или минимизировать. Это подтверждает пример – простой расчет двухскатной крыши и материалов для её устройства.

Для стропил дома шириной 6-8м, без сращивания и с минимальными обрезками лишь для подгонки, хорошо подходят доски длиной 6 м. Такой же максимальный размер у популярных материалов: профнастила и металлочерепицы.

Расстояние между стропилами лучше выбрать согласно размерам утеплителя – это 0.6, 1 и 1.2 метра, что вполне соответствует требованиям прочности. Очевидно, что шаг стропил меньше 60 см в принципе неуместен, а при необходимости увеличить прочность конструкции можно применив для стропил более широкие доски.

Итак, как рассчитать двухскатную крышу, необходимый минимум для её монтажа:

• Доска или брус для мауэрлата. Для двускатной крыши по всему периметру его устраивать необязательно, достаточно с двух сторон по длине дома. Лобовая доска, тоже с двух сторон, длиной во всю крышу. Сюда же необходимо добавить материал на доски длиной равные шагу стропил – опору для утеплителя, общая длина которых равна мауэрлату.
• Для монтажа пары стропильных ног требуется три доски по 6 метров: две на стропила, одну распустить вдоль на контр-рейку. Две доски по 1 м – упоры в мауэрлат, и трёхметровая доска на ригель – приподнятую стяжку. Дальше всё умножается на количество стропильных пар.
• Доски на обрешётку – дюймовка или тридцатка шириной 10-15 см. Для большинства видов металлочерепицы шаг – 35 см, он вполне подходит и для профнастила. Зная длину и ширину ската нетрудно высчитать общее количество, причём дополнительно на каждый скат потребуется ещё по 5 сплошных досок.

Здесь необходимо прерваться и уточнить один важный момент – для работы предпочтительно использовать сухой пиломатериал. Однако будем реалистами: на пилораме сухого материала не найти, а услуги сушилки обойдутся непомерно дорого. Поэтому его лучше приобрести заранее и сложить в штабель на естественную сушку. Конечно, чем дольше – тем лучше, но хотя бы на несколько месяцев.

Важно: почему-то часто доски рекомендуют укладывать в штабель на прокладки отступив от торцов около метра, кто следует этому совету на концах гарантировано получают «вертолёт». Поэтому по торцам прокладки обязательны, далее по всей длине с шагом 1-1.5 метра.

Пока дерево на просушке приобретаются остальные материалы:

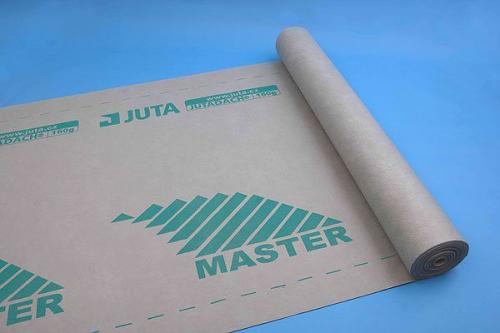

• Гидроизоляционная мембрана. Требуется закрыть всю площадь двухскатной крыши, с учётом перехлёстов стыков минимум 15 см.
• Кровельный материал. Для большинства видов металлочерепицы полезная ширина составляет 110 см.

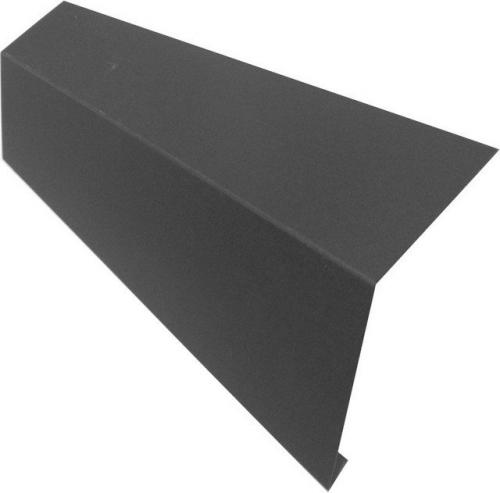

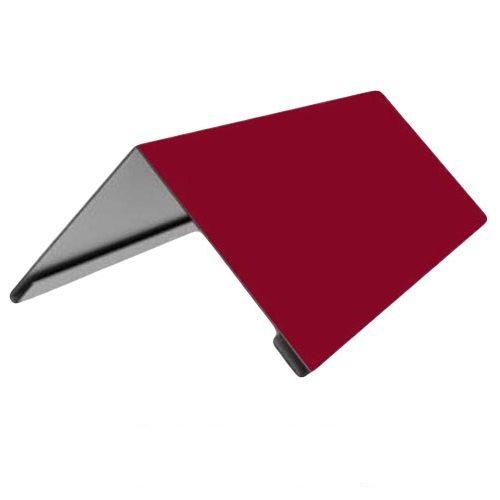

• Фурнитура: коньки, ветровые планки, капельники, вентиляционная лента, кронштейны водостоков.
• Состав для обработки пиломатериала: огне, био, универсальные защитные средства.

Имея в наличии всё перечисленное в принципе можно начинать. В итоге получиться два закрытых ската. Однако выгодней по времени и удобству монтажа сразу предусмотреть материалы для устройства фронтона и на подшив.

Как построить крышу дома чертежи. Расчет конструкции односкатной крыши

Мнение эксперта:

Масальский А.В.

Редактор категории "строительство" на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Если принято решение устроить односкатную крышу, то для начала нужно произвести расчеты и убедиться в их правильности, воочию увидев предварительный результат на чертеже. Только в этом случае может получиться именно тот вариант, который идеально подойдет для определенного строения и его жильцов.

Для того, чтобы составить такую схему, понадобится определить следующие параметры:

• Общая ширина строения и длина пролетов между несущих стен.
• Предполагаемый угол наклона ската.
• Общая длина крыши.
• Желаемый материал для кровли.
• Высота и ширина несущих стен.

Если крыша планируется для дачного дома или сарая , то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую  комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козыре к к рыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее .

— Вышеперечисленные факторы напрямую влияют и на длину стропил , а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.   Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6- 7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

При большой длине ската стропила приходится наращивать

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

— Чтобы со временем стропила не провисли, их подпирают и закрепляют различными элементами стропильной системы — подкосами, ригелями и стойками. Такие дополнительные детали применяют в том случае, если ширина пролета превышает расстояние в 5 метров.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —   100×150 мм.

Усиливающие элементы конструкции односкатной крыши

— При длине пролета в 12 м , в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м , то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость .

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть , как минимум , две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой . Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

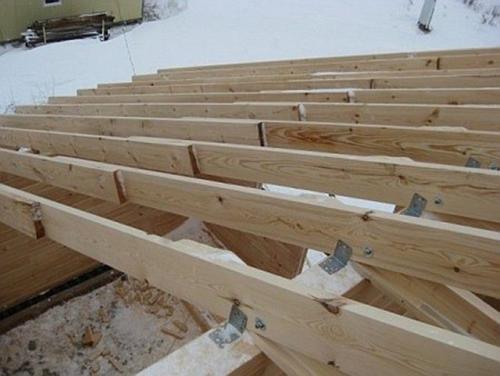

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат , закрепленный на стенах и на фронтоне.

Варианты усиления стропил односкатной крыши

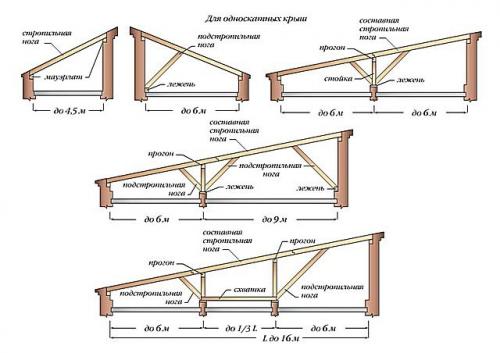

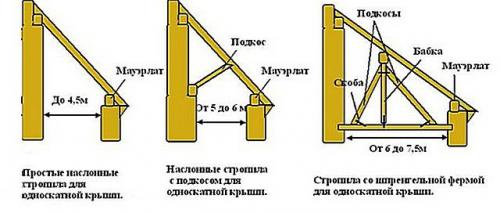

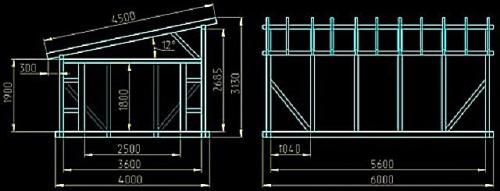

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы , поэтому чертеж нужно составлять очень тщательно и точно.

Как сделать крышу двухскатную. Обязательные элементы в конструкции двускатных кровель

Конструкция наслонных и висячих стропил — одну из этих схем мы применим в своей инструкции

На схеме показаны часто используемые варианты кровельных систем. Их всех объединяет то, что механическая нагрузка от стропильной системы передаётся на мауэрлат и уже через него на несущую стену.

Если строительство двухскатной крыши ведётся на небольших объектах, таких как гараж, времянка, сарай и т. п., затяжки можно устанавливать не на мауэрлат, а через армирующий пояс — на стены.

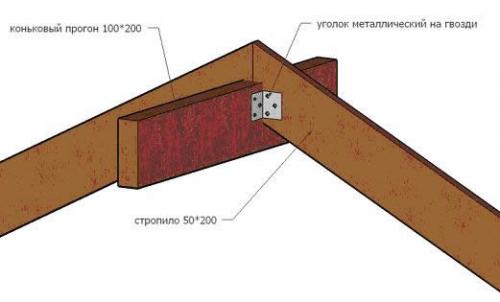

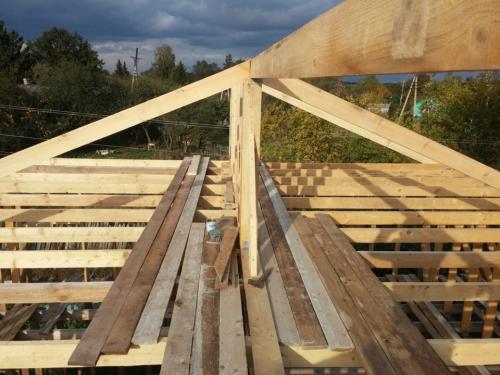

Чтобы в инструкции сборки стропильной системы все было понятно, ознакомьтесь с перечнем конструктивных элементов и с их назначением.

Иллюстрация	Описание
	Мауэрлат. Жестко закрепленный на несущих стенах брус, который служит опорой для стропильных ног. Принимает на себя вес стропильной системы и передает нагрузку на несущие стены. Для изготовления мауэрлата используется древесина твердых пород, несклонная к образованию трещин.
	Стропильные ноги. Диагонально расположенные опоры, которые вместе с затяжкой образуют стропильные фермы. На стропильные ноги выполняется монтаж всего кровельного пирога.
	Затяжка. Горизонтальный брус, который соединяет стропильные ноги в их нижней части. Через торцы затяжки, нагрузка передается на мауэрлат и на несущие стены.
	Ригель. Горизонтальная распорка, установленная в верхней части стропильной фермы. Эта деталь скрепляет смежные стропильные ноги и используется как потолочное перекрытие мансарды.
	Стойка. Вертикальный брус, который соединяет прогон и затяжку. Для этого стойка одним торцом крепится ровно по центру затяжки, а вторым — на центре прогона.
	Прогон. Горизонтальный брус, который крепится ниже конькового бруса. Прогон в системе нужен для соединения стропильных ног в их верхней части.
	Лежень. Горизонтальный брус, установленный также как и прогон, но в нижней части стропильной системы — на затяжке. За счет лежня, нагрузка от вертикальных стоек и подкосов приходится не на внутреннюю стену, а на мауэрлат.
	Подкос. Диагональная распорка, которая соединяет основание стойки и середину стропильной ноги. Подкос обеспечивает дополнительную жёсткость стропильной фермы на кровле с большой площадью или с малым углом наклона ската.

Односкатная крыша своими руками. Архитектурные преимущества односкатных крыш

Конечно, там, где двускатные крыши существовали тысячелетиями, все необычное кажется некрасивым и нелепым. Но Эйфелева башня во Франции в первые годы постройки смущала местных жителей своей «неказистостью».

Мода на односкатные европейские виллы пришла на российские просторы совсем недавно. И до сих пор отдельно взятые архитекторы восстают против подобного тренда, называя моноскатные крыши исключительно «сарайными» и утверждая, что клиенты даже не смотрят на подобные проекты.

Но на самом деле не только заказчики своего будущего «дома мечты», но самостройщики с золотыми руками все чаще делают крыши своих построек именно односкатными, с разным углом, направлением и сочетанием с другими крышами. Потому что, кроме более динамичного вида, который может дать только наклоненная плоскость, односкатные крыши на деле более функциональны и даже экономичны.

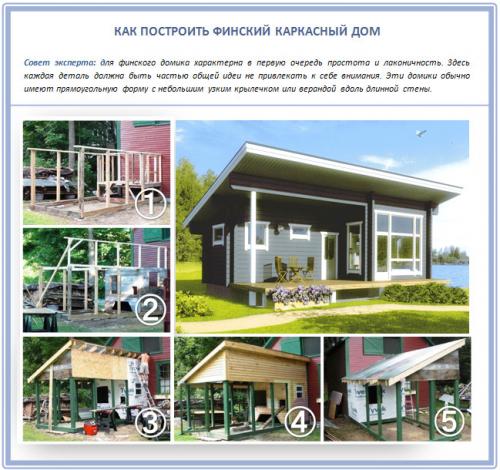

Чаще всего в мировой практике односкатные крыши можно встретить в финских домах, которые известны своим приятным сочетанием скромности и выдержанности:

.

В теплых и жарких странах дома с односкатной крышей особенно популярны: не нужно никакого утепления изнутри, дизайн всегда выглядит оригинально, да и по затратам такая кровля обходится намного дешевле. Вот и северные страны стали перенимать эту полезную моду.

Например, не так давно в Норвегии создали новый тип жилого дома – высокотехнологичный, с односкатной крышей наклоном в 19°. Он сам вырабатывает энергию, благодаря солнечным панелям на крыше: атриум обладает достаточной термической массой, чтобы за день накапливать достаточно тепла и отдавать его всю ночь. Причем не только отдавать, но и обеспечивать весь дом электроэнергией.

А для водяного обогрева стен и полов используется нагретая солнцем дождевая вода, которая стекает по односкатной крыше прямо в водосток. С обычной двускатной или вальмовой крышей все этого не возможно было бы реализовать!
