Как закручивать винтовые сваи вручную. Изучение грунта, подготовка и разметка участка

Как закручивать винтовые сваи вручную. Изучение грунта, подготовка и разметка участка

Прежде чем начать установку винтовых свай вручную необходимо тщательно изучить состояние грунта на участке. Это поможет выявить сложные места, скрытые препятствия и глубину залегания плотного слоя. Исследование можно заказать в специализированной организации, а при малом бюджете строительства подобные мероприятия выполняю самостоятельно. Для этого с помощью ручного бура копают скважины немного больше, чем предполагаемая длина сваи. По частичкам грунта на лопастях бура определяют наличие залегающих слоев.

В процессе подготовки участка для вкручивания свай удаляют лишнюю растительность, крупный мусор и стройматериалы. Для работы в зимнее время необходимо очистить площадку от снега, причем лучше всего очистку проводить в день монтажа.

Кроме того, нужно удалить деревья, расположенные в непосредственной близости к строительной площадке, так как они могут усложнить ручное вкручивание свай. Сложности могут доставить заборы и столбы, поэтому по возможности нужно устранить проблему или выполнить разметку с учетом сложных мест.

Разметка территории

Для создания прочного и надежного винтового основания необходимо правильно расположить сваи на строительном участке. Для этой цели проводят соответствующую разметку с учетом плана будущего строения.

Для упрощения работы схему расположения свай рисуют на листе бумаги. Вначале план дома делят на несколько прямоугольников, согласно расположению комнат. Затем делают отметки в местах, где должны ввинчиваться опоры. Основные точки — это углы прямоугольников и середина каждой несущей стены. Кроме того необходимо полученные отрезки разделить на равные части и сделать соответствующие отметки. Дополнительные опоры ставят под печами, каминами или колоннами. Таким способом можно определить необходимое количество свай и равномерно распределить их на участке.

Составленную схему переносят на реальную местность, отмечая места установки опор деревянными колышками. Между ними натягивают строительный шнур или обычную веревку, проверяя правильность углов и диагоналей.

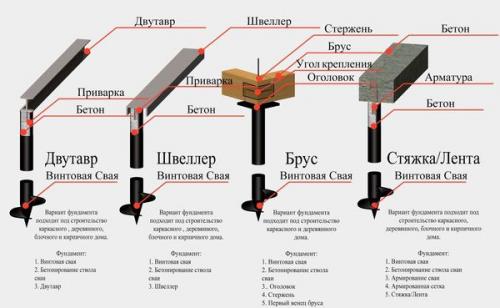

Винтовые сваи установка. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

— это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам :

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

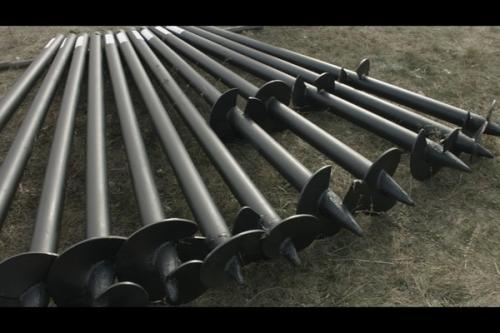

Виды свай

Винтовые сваи имеют два основных вида:

• Сварные.
• Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

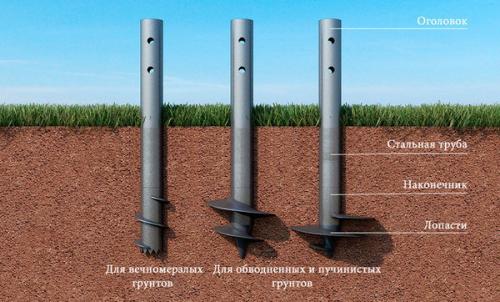

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи :

• Однолопастные.
• Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные . Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра :

• ВС-57.
• ВС-76.
• ВС-89.
• ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используютс я.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Как закрутить винтовые сваи в ограниченном пространстве. Установка свай: последовательность

Если вы не хотите допустить ошибок во время самостоятельного закручивания, то правильное расположение опор гарантирует вам 90% успеха.

Установка свайно-винтового фундамента отличается тем, что разметку местоположения будущих опор правильнее производить не до начала работ, а в процессе их выполнения. Это позволит расположить их в строгом соответствии с размерами будущего дома, бани или любой другой постройки.

Дело в том, что предварительная разметка фундамента не всегда позволяет выставить сваи в точном соответствии друг относительно друга. Поэтому разметку необходимо производить, начиная с определения местоположения какой-либо угловой точки будущей постройки.

Для наглядности представим схему свайного фундамента габаритами 6*6 метров.

Порядок установки свай на схеме пронумерован. Первой будет ввинчена №1, расположенная в правом верхнем углу схемы.

Под №1, в установленном месте, с помощью лопаты или бура роем приямок, диаметр которого примерно равен диаметру лопасти сваи. Глубина приямка должна составлять 20-30 см. Некоторые делают больше, но особой необходимости в этом нет. Наоборот, слишком большая глубина приямка мешает выдерживать правильное расстояние между сваями.

Hotmotor:

Сперва делали углубления садовым буром (50-80 см), затем устанавливали сваи. Я наживлял, друг контролировал уровнем. Дальше ввинчивали вместе.

Первую ввинчивать проще всего. Во время работы достаточно контролировать вертикальный уровень сваи (для этого лучше всего использовать магнитный уровень). Если вы работаете втроем, то один человек с помощью уровня контролирует положение сваи в пространстве, а два других – ввинчивают опору в землю.

Закрутить винтовые сваи мотобуром. Виды применяемых мотобуров

Устройства для бурения скважин классифицируют, в основном, по мощности и типу двигателя. Чтобы завинчивание винтовых свай осуществлялось быстро и с минимальными усилиями, необходимо знать, для какой категории грунта подходит тот или иной вид мотобура.

Самые легкие механические мотобуры, весом до 11 кг, управляются одним человеком и имеют небольшую мощность двигателя (до 3,5 л/с). Такую ручную установку можно использовать только для бурения в грунтах 1 и 2-й категории , которые отличаются небольшой плотностью.

Механический мотобур с объемом двигателя от 3,5 до 7 л/с может управляться как одним, так и двумя операторами. Вес таких установок — до 30 кг, поэтому удержать одному такое приспособление при работе на тяжелых грунтах может быть затруднительно. Мотобуры этого типа можно применять также исключительно на грунтах 1 и 2-й категории.

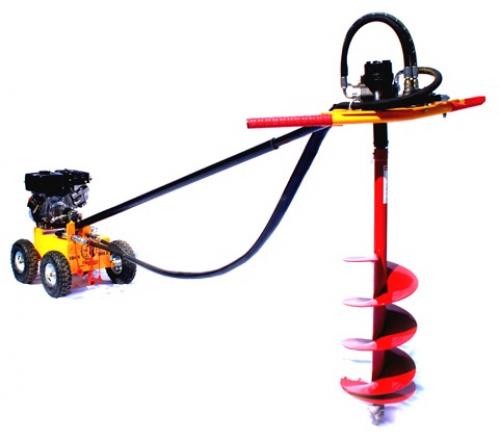

Существуют механические мотобуры, состоящие их двух блоков — двигателя и буровой части, соединенных между собой штангой. Вес такого устройства около 80 кг, мощность двигателя 5-8 л/с. Благодаря соединяющей штанге, которая погашает обратный удар, управлять такой машиной можно в одиночку, допускается бурение грунтов 3-й категории. Таким мотобуром удобно проводить пробное завинчивание свай, т.к. он обеспечивает минимальное отклонение оси опоры от заданных параметров.

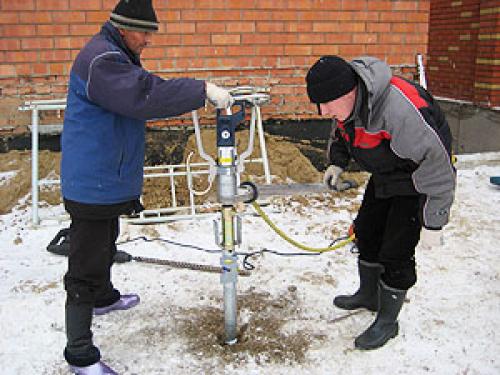

Закручивание свай мотобуром

Гидравлические мотобуры с двигателями мощностью 11-15 л/с применяются для бурения скважин в грунтах 2 и 3-й категории. Ручную установку с гидравлическим приводом удобно транспортировать, вес ее около 80 кг. Приспособление может управляться и одним оператором, однако на практике управлять таким, достаточно тяжелым устройством, удобнее вдвоем.

На рынке строительного оборудования популярны мотобуры Айрон отечественного производителя, которые выпускаются как с механическим, так и с гидравлическим приводом. Сопоставив сколько стоит аренда такого оборудования с временными затратами, очевидно что использование мотобура — выгодно и практично.

Меры безопасности при работе с мотобуром

Перед работой всегда следует произвести осмотр оборудования, проверить надежность креплений и работоспособность всех узлов. Особое внимание — на режущую кромку, именно изношенные ножи стают частой причиной перегрузки и поломки оборудования.

Во время работы оператор должен:

• использовать защитные средства (очки, каску);
• следить за тем, чтобы вращающейся части бура не касалась одежда;
• всегда предполагать наличие посторонних предметов в почве;
• не работать на полной мощности без должной нагрузки.

Готовые скважины следует прикрывать или маркировать до монтажа свай.
