Как сделать ворота из профнастила своими руками. Фотоотчет об изготовлении и установке ворот

Как сделать ворота из профнастила своими руками. Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

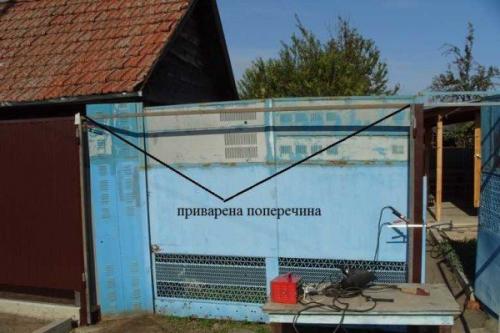

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

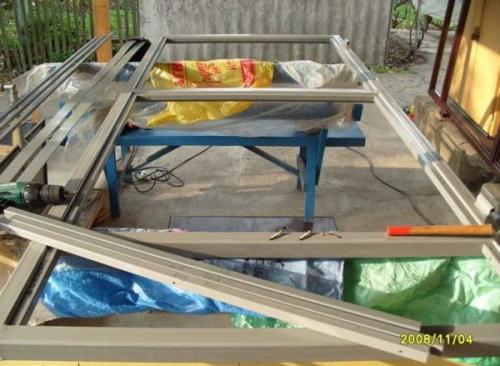

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как сделать ворота из профнастила своими руками: фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

Установка столбов

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Обрезка и приварка поперечин

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

Точно также прихватываем трубу по низу.

Установка поперечных балок

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

Установка стойок

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Разделение ворот

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

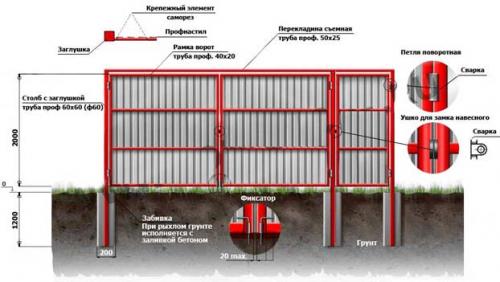

Ворота из профнастила своими руками чертеж. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

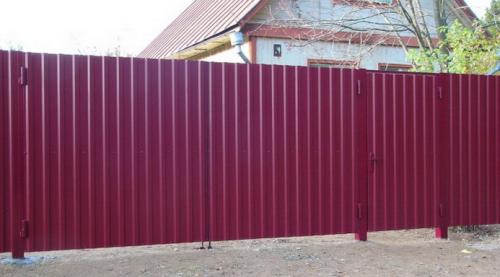

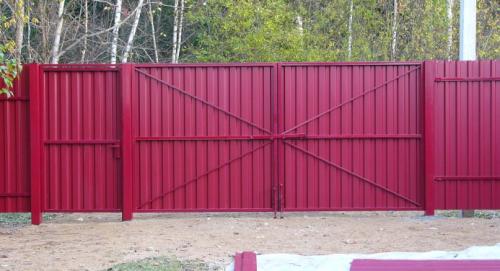

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

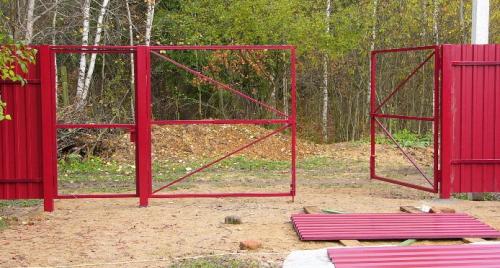

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

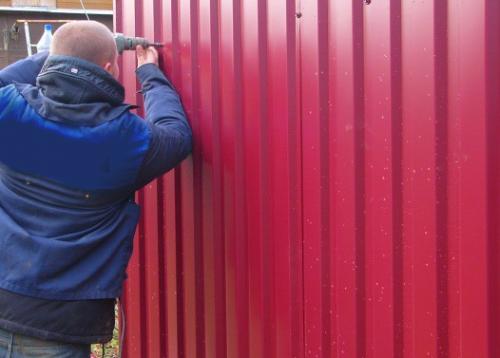

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками.

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

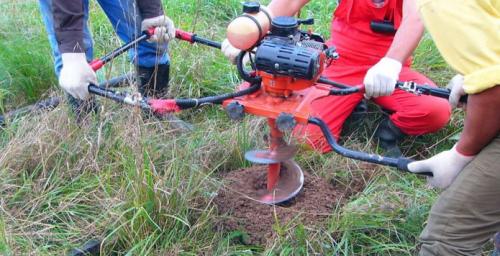

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

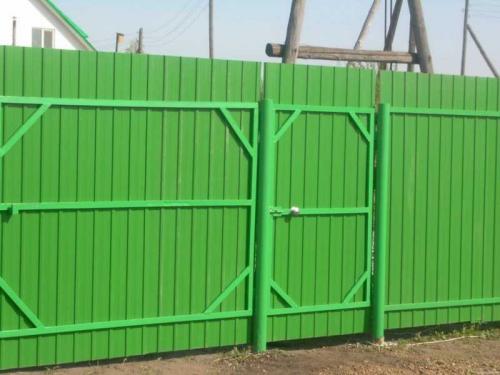

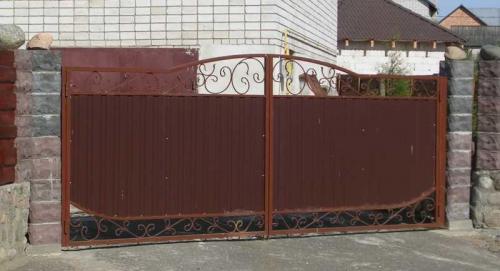

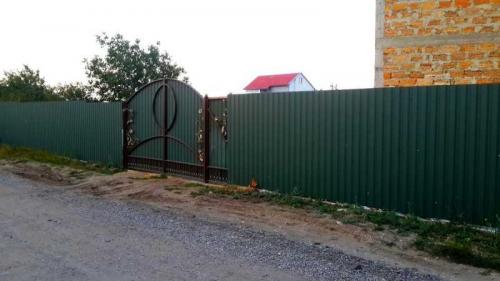

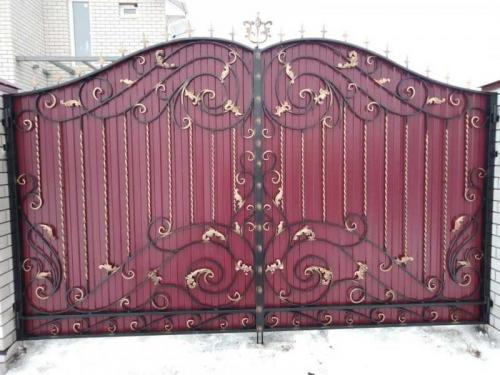

Как сделать красивые ворота из профнастила. Ворота из профнастила: как построить своими руками красивые и качественные ворота (155 фото + видео)

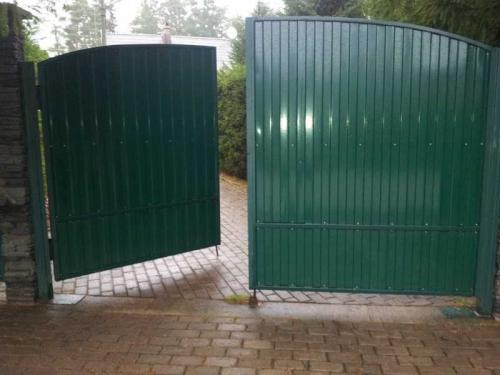

Из данного материала легко сделать ограждение, процесс приготовления займет мало времени. Сделать простые ворота из профнастила можно своими руками. Если хочется добавить кованые элементы, то лучше обратить к специалисту. Также можно изобразить на воротах различные декоративные элементы, в таком случае получатся.

Перед тем, как сделать ворота, стоит определиться с дизайном и способом изготовления. Если заранее нет идеи, какое нужно ограждение, тогда фотолегко можно найти на различных строительных сайтах.

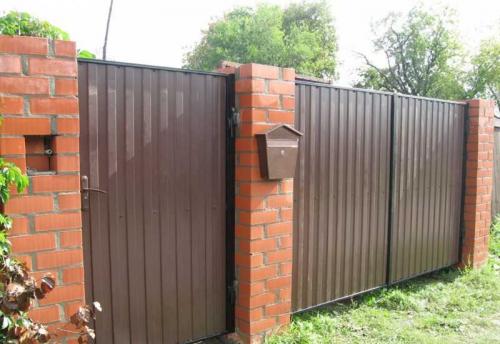

Часто выбор падает на ворота с калиткой, которая тоже делается по-разному.

Как располагаются перемычки на калитке?

Перемычки можно располагать наискосок относительно друг друга, по горизонтали либо в виде креста. Любой из этих видов будет отлично работать, перемычки получатся достаточно жесткими. Конкретный вид расположения выбирается в зависимости от личных предпочтений.

Какими бывают ворота?

Конструкция ворот не всегда одинаковая, у них тоже существует несколько видов. У одних ворот бывает стационарная рама, у других она отсутствует.

Плюсы ворот со стационарной рамой

Если делать ворота с рамой, они получатся более стабильными и устойчивыми. Такие ворота не нуждаются в дополнительном усилении, они принимают на себя меньшее количество нагрузки.

Минусы ворот со стационарной рамой

В случае использования ворот со стационарной рамой крупные машины (например, грузовые машины) не смогут проехать через них.

Когда осуществляется установка ворот с рамой, стоит быть готовыми к тому, что придется потратить значительно большее количество металла, которое нужно на перемычку.

Можно ли обойтись без рамы?

Конечно, есть вариант не добавлять стационарную раму. В таком случае будет целесообразно тщательно усилить столбы и изготовить створки, которые также будут усилены в области углов. Тогда ворота без стационарной рамы будут не менее надёжными, чем ворота с рамой.

Подготовка к креплению профнастила

Не стоит забывать, что прежде чем приступать к работе, надо обязательно сделать чертеж ворот, которые в итоге должны получиться.

В целях удобства крепления профнастила к наружной части створок крепится профиль из металла. Его ширина должна составлять около 1 см. Надо обращать на это внимание, подсчитывая размеры будущих заготовок.

Как сделать конструкцию прочнее?

Если не усилить конструкцию, она будет постоянно двигаться, а при порывах ветра издавать громкие звуки.

Дабы избежать этих неприятных моментов, рекомендуется к углам ограждения прикрепить уголки из металла, либо поставить угловые укосины. Они должны быть небольшого размера.

Стыковка труб

Трубы стыкуются друг с другом под углом 45 градусов. Иногда при сборке стыковка не осуществляется. Так работают, когда створки изначально обладают целостностью, а распиливают их при креплении к столбам.

Как работать при снеге?

Снег в холодное время года затрудняет изготовление ворот, но не делает этот процесс невозможным. Надо только приноровиться и учитывать определенные моменты.

Нижняя часть створок приподнимается над землей. Точное количество сантиметров определяется в зависимости от высоты лежащего снега. Ведь если снега выпадет много, а само ограждение будет начинаться у земли,просто не откроется.

Ближе к лету, когда снега уже не останется, конструкция возвращается в прежнее положение, в противном случае под воротами будут пробираться животные.

Автоматика

Кпредставляется возможным прикрепить автоматический механизм, с помощью которого осуществляется управление. В таком случае не будет нужно в плохую погоду, сопровождающуюся осадками, подходить к ограждению.

Источник: https://domastroevo.ru/novosti/montazh-vorot-iz-profnastila-vorota-iz-profnastila-svoimi-rukami-predpochtitelnaya

Деревянный каркас для ворот из профнастила. Создание каркаса из дерева

Установка штакетин

Каркас для стандартных ворот из дерева – стандартный короб, имеющий четыре стороны. При размере проема для ворот 3 Х 5, каркас должен быть 3 Х 4. Дерево для него выбирают устойчивое к изменениям погодных условий. Каркас делают меньше проема ворот на 20 − 30 мм для учета места под петли и с учетом, что дерево в дальнейшем станет шире при раскачке ворот.

Совет: дерево для каркаса и для забора должно быть одной породы. Какое дерево вы бы ни выбрали – лучше купить его с запасом, чтобы хватило на все.

Для начала необходимо сделать заготовки из деревянного бруса. Они должны быть определенного размера. Для створки ворот нужен один брус для верхней части и один для нижней, несколько брусков для соединения середины, несколько для боковых стоек. Верх всех деталей нужно обработать рубанком и покрыть антисептическим средством, чтобы избежать гниения их в дальнейшем.

Чем прочней будет монтаж всех деталей, тем прочней станет деревянное изделие в целом. Для крепления каркаса понадобится нагель из дерева. Каркас из дерева должен иметь в местах установки крепежа просверленные насквозь отверстия. В них помещают обработанные эпоксидным клеем, деревянные нагели. Они необходимы для жесткости конструкции. Усилить крепление необходимо саморезами. Каркас имеет различные угловые соединения:

• монтаж на «ус» − шипом сквозным либо глухим, нагелями, плоским и открытым шипом, вставными шипами − плоским глухим либо открытым;
• шплинтовое;
• при помощи клея.

На каркас в центре закрепляют брус, чтобы с его помощью соединить обшивку. В угловых частях каркаса устанавливают укосы – брусья длиной 30 − 40 см, имеющие срезы в 45⁰на конце. Укосы на торцы брусьев закрепляют саморезами.

Важно учесть, чтобы при состыковке створок ворот, обшивочные доски были больше, чем каркас на 150 − 200 мм. Каркас по высоте рассчитывают с учетом этих нюансов. К примеру, ворота в готовом виде имеют высоту 2 тыс. мм, тогда стойки сбоку должны иметь высоту 1600 − 1700 мм.

Ворота из профлиста с калиткой. Делаем каркас

Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.

Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.

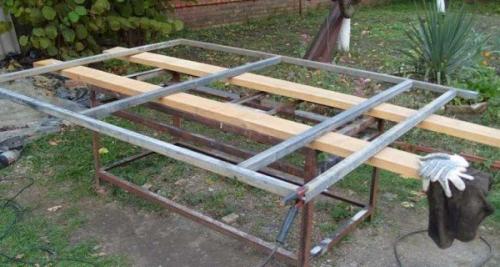

Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.

Разметка и сварка углов каркаса

Разметка и сварка углов каркаса

Разметка и сварка углов каркаса

Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.

Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила

Полезный совет! Существует и другой популярный вариант упрочнения каркаса. Для этого в центре рамы к ее вертикальным сторонам приваривается горизонтальная перемычка, разделяющая каркас на 2 одинаковых прямоугольника. После этого углы каждого из таких прямоугольников соединяются диагональными перемычками. Выбирайте любой из двух рассмотренных способов упрочнения, они оба хороши.

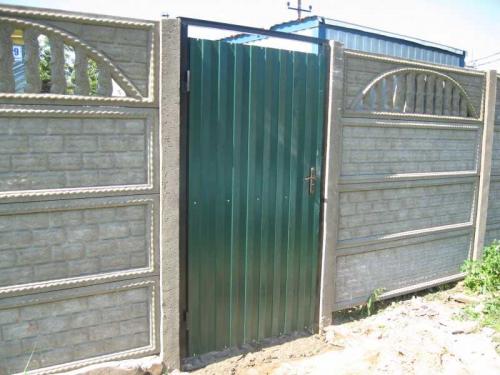

Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.
