Как построить фундамент тисэ для дома из газобетона

Как построить фундамент тисэ для дома из газобетона

Подобное основание сооружают только на устойчивых грунтах с ровным рельефом. Конструкция представляет железобетонный ростверк, под каждым углом которого и под несущими стенами устанавливается кирпичные, каменные или бетонные столбы. Они могут быть круглой или квадратной формы.

Данный вариант отличается от конкурентов своей дешевизной, простотой монтажных работ и расчётов.

Один из видов столбчатого фундамента для строительств домов из газобетонных блоков – фундамент по технологии ТИСЭ – это технология индивидуального строительства и экология. От стандартных столбчатых фундаментов ТИСЭ отличается наличием пятки, которая увеличивает площадь опоры столба, при этом уменьшает объём давления на квадратный сантиметр грунта, тем самым увеличивая почти в два раза несущую способность сваи.

ТИСЭ – вид фундамента, не требующий специальной техники при строительстве, для монтажа понадобится только бур ТИСЭ и переносная опалубка. Одно из главных требований технологи ТИСЭ при возведении строения – лёгкость материала. Поэтому тут идеально подходит вариант использования газобетона. Только при соблюдении правил дом, построенный по ТИСЭ, прослужит своим хозяевам много лет. Во- первых, при разработке проекта учитывайте, что газобетонные блоки не любят движения, также желательно усилить бетонный ростверк, который свяжет сваи единой монолитной плитой. Во-вторых, перед возведением стен убедитесь, что основание устойчиво и готово к дальнейшему строительству. Рекомендуется сделать фундамент до осени, а весной, проверив геометрию, приступить к возведению дома.

Связанные вопросы и ответы:

Что такое фундамент тисэ

Фундаменты ТИСЭ быстро набирают популярность: при минимальных дополнительных затратах получается более надежный фундамент. Итак, его достоинства:

• повышенная сопротивляемость силам пучения;
• нагрузка от дома передается на большую площадь, что уменьшает возможность возникновения неравномерных просадок;
• невысокая себестоимость при хороших характеристиках;
• может быть спроектирован для домов из разных материалов, до 3-х этажей в высоту;
• малый объем земельных работ.



  Порядок изготовления сваи ТИСЭ

Если для вашего дома рекомендован свайный или свайно-ростверковый фундамент, есть смысл сделать сваи ТИСЭ. При небольшом увеличении объема работ вы получаете значительное повышение надежности. Ведь свайные фундаменты не любят проектировщики за то, что узнать, что за грунт находится под каждой опорой невозможно. Потому и спрогнозировать, насколько надежным и стабильным будет фундамент, не получится. А фундамент ТИСЭ имеет более широкую опору, что снижает риски. Предсказать по прежнему ничего нельзя, но большая площадь распределения нагрузки  — это всегда хорошо.

Тем не менее, есть и недостатки. Главный: пятку сваи ТИСЭ нельзя хорошо армировать. Можно опустить арматурный каркас до самого низа, но расширение армированию не поддается. Потому остается возможность того, что это утолщение разрушится.

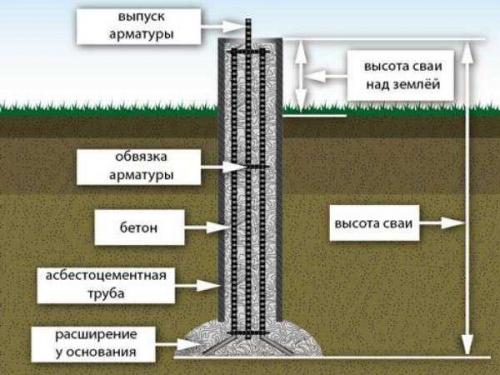

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Есть еще один недостаток, но уже из практики применения бура: им работать нелегко. Сама конструкция интересна. Это не лопасть, обернутая вокруг стержня, а некоторая емкость, с составным дном. На пластинах, которые формируют дно, приварены четыре лезвия, поставленные под углом. Когда вы вращаете бур, они взрыхляют землю. Так как дно не сплошное, грунт попадает в корпус, откуда его нужно вынимать.

Порядок работ такой: покрутили несколько раз бур вокруг своей оси, вынули, вытряхнули грунт. Снова опустили в ямку, провернули несколько раз, и т.д. Технология несложна, но работа утомительная. Сам аппарат весит 7-9 кг, плюс грунт. Поднимать, опускать его нужно часто. В общем, утомительно. Плюс — не нужны механизмы. Минус — работа в физическом плане нелегкая. Особенно если грунт каменистый или из плотной глины.

Какие преимущества имеет фундамент тисэ для дома из газобетона

Фундамент ТИСЭ представляет собою основание свайно-ленточного типа, которое сформировано из буронабивных свай , уширенных в нижней части, и поднятого железобетонного ростверка.

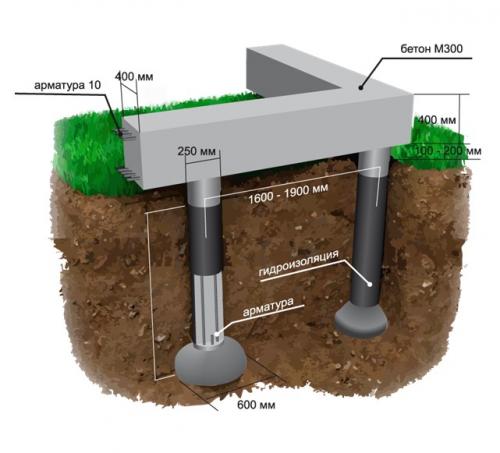

Рис 1.1 : Схема фундамента ТИСЭ

Такой фундамент можно обустроить имея в арсенале лишь ручной бур ТИСЭ Ф - конструкцию, оборудованную режуще-расширительным стаканом, который создает куполообразное уширение на дне скважины.

Совет эксперта! Методика ТИСЭ была разработана и спроектирована Р.Н Яковлевым в середине девяностых, данная аббревиатура расшифровывается как "Технология индивидуального строительства и экологии".

Сфера применения фундаментов ТИСЭ крайне обширна, по сути, это универсальный вариант основания под любые проекты индивидуального строительства.

На фундаменте ТИСЭ могут возводиться следующие виды зданий:

• Одноэтажные кирпичные дома ;
• Двухэтажные здания из легких материалов - бруса, сруба, пенобетона и каркасных панелей;
• Бани;
• Сельскохозяйственные и нежилые технические помещения - гаражи, мастерские;
• Тяжелые кирпичные и бетонные заборы.

В плане грунтовых условий фундаменты ТИСЭ не имеют практически никаких противопоказаний, они хорошо себя зарекомендовали на:

• Глинистой почве;
• Песчаных грунтах;
• Лессах и суглинках;
• Супесях.

Вышеперечисленные типы почвы составляют свыше 90% от всех грунтов Российской федерации, что обуславливает широкую распространенность фундаментов, возведенных по данной технологии.

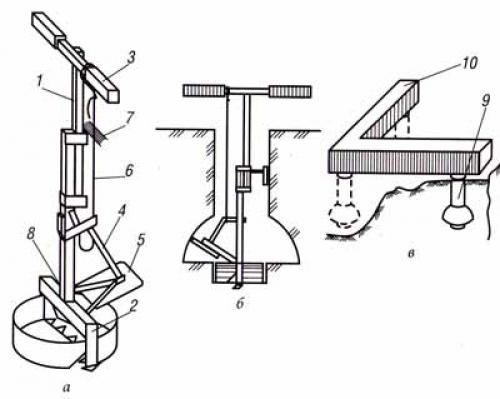

Рис. 1.2 : Схема работы бура ТИСЭ в грунте

Фундамент ТИСЭ является хорошим аналогом классическим ленточным основаниям на пучинистой почве. Ленточные фундаменты , для минимизации риска деформаций под воздействием морозного пучения , должны быть заложены в почву ниже глубины ее промерзания, что, в большинстве случаев, экономически не выгодно.

Совет эксперта! Фундаменты ТИСЭ, обходясь значительно дешевле, демонстрируют высокую устойчивость даже в сильнопучинистом грунте, обладая при этом несущими характеристиками, достаточными для возведения любых одноэтажных домов.

Какие типы фундаментов тисэ существуют

Одним из первоочередных вопросов строительства дома из газобетона является выбор типа фундамента. От этого выбора зависит надежность дальнейшего строительства и долговечность существования самого дома.
В ситуациях, когда постройка дома упирается в ограниченный бюджет, многие хозяева стараются сэкономить на фундаменте, предпочитая варианты возведения фундамента без подвала и цокольного этажа. Строители в данном случае советуют применять столбчатые фундаменты.
К основным плюсам таких фундаментов относится низкая цена и скорость возведения. К минусам – большинство столбчатых фундаментов чувствительны к почвам, на которых они стоят, имеют недостаточно большую несущую способность. Я об этом писал в статье «Фундамент на сваях» .
Одним из видов столбчатого фундамента, который лучше подходит для возведения на пучинистых почвах (глинистых с близким залеганием грунтовых вод) можно назвать — фундамент по технологии ТИСЭ. ТИСЭ – это Технология Индивидуального Строительства и Экология. От прочих столбчатых фундаментов ТИСЭ отличается наличием расширенной пятки, увеличивающей площадь опоры столба и уменьшающей объем давления на квадратный сантиметр грунта, тем самым вдвое увеличивая расчетную несущую способность сваи.
Технология возведения фундамента ТИСЭ одна из самых простых, она не требует тяжелой строительной техники и большого числа специалистов. Для работы, помимо стандартного набора инструментов, необходим бур ТИСЭ и переносная опалубка. Бетон можно мешать и вручную, но в некоторых случаях есть смысл заказать готовый бетон в миксере. Экономия на спецтехнике и дорогих инструментах/материалах, позволяет больше потратить на рабочих, которые выкопают ямы, и на бетономешалку, для ускорения процесса заливки.
Бур ТИСЭ (создатель Р.Н. Яковлев) отличается от обычного наличием плуга, способного постепенно разворачиваться в процессе создания скважины, создавая тем самым расширенную полость внизу скважины.
Скважины для свай пробуриваются на глубину ниже расчетной максимальной точки промерзания грунта, на расстоянии 1,2 -1,5 метра друг от друга. Стенки скважин изолируются (как правило, рубероидом), после чего скважины армируются и заливаются бетоном. Укрепление свай ТИСЭ предусматривает изготовление связующего сваи ленточного фундамента высотой 50 см. Ростверк монтируется на некотором возвышении от земли, оставляя воздушный зазор 5-10 см до бетона, для устранения воздействия вспученного зимой грунта на бетонный ростверк.
Главным требованием к стенам при установке фундамента ТИСЭ – легкость стен. В момент изобретения технологии ТИСЭ, Яковлев предложил использовать опалубку, как для изготовления фундамента, так и для возведения в дальнейшем стен. На сегодняшний день, заменить блоки ТИСЭ возможно газобетоном. Дома из газобетонных блоков обладают рядом преимуществ, таких как легкость и простота укладки, относительно небольшой вес, высокий уровень тепло и пароизоляции, пожаробезопасность.
Применение газобетона на фундаменте ТИСЭ вполне оправданно, и такой дом прослужит своим хозяевам много лет. Однако при разработке проекта, следует учитывать, что газобетон не очень любит движение и строить из него дом с использованием фундамента ТИСЭ лучше на устойчивых почвах, не подвергающихся постоянным подвижкам. А также желательно усилить бетонный ростверк, связывающий сваи монолитной плитой сверху. По этой же причине перед возведением стен следует убедиться в устойчивости самого фундамента и его готовности к дальнейшему возведению дома, то есть сделать фундамент до осени, а весной или в начале лета, непосредственно перед строительством дома из газобетонных блоков, проверить геометрию фундамента.

Особенно важно помнить, что  фундамент ТИСЭ изначально предназначался для легких домов, а газобетон, хоть и относитеьно легкий материал, но крупный дом из газобетона может весить уже более 250 тонн, поэтому не стоит пренебрегать расчетом несущей способности  будушего фундамента.

Какие материалы используются для строительства фундамента тисэ

Идея применения фундамента по ТИСЭ для строительства частного жилья была взята из промышленного строительства, где эта технология изначально была разработана для возведения многоэтажных железобетонных сооружений на местности с проблемным грунтом. Возведения данного типа фундамента для строительства дома позволяет решить сразу несколько проблем:

1. Возможность монтажа фундамента с высокой несущей способностью и в тоже время с минимальным объемом земляных работ, значительно снижает затраты труда и воздействие на экологию прилегающей территории.
2. Снижение чувствительности конструкции строения к всевозможным вибрациям почвы от проходящих мимо поездов или трамваев.
3. Сваи по технологии ТИСЭ предохраняют каркас строения от разрушений во время расширения грунта при сильных морозах.

Нижний пункт обычно становится основным при выборе типа фундамента.

В целом эта технология несильно отличается от всевозможных других видов свайных несущих конструкций. Основное различие заключается в самих столбах ТИСЭ. Свая похожа на винт, перевернутый шляпкой вниз. Нижняя часть имеет полусферическую форму, радиус которой в два раза больше самого столба.

В отличие от других типов опоры, сваи по технологии ТИСЭ заливаются бетоном непосредственно в грунте. Такой тип монтажа весьма значительно упрощает транспортировку элементов, а также их монтаж. Однако, для правильного возведения необходимо разместить опору столба глубже уровня промерзания почвы. Обычно бурят скважину глубиной в пределах 1,50 – 2,50 м, но в северных регионах потребуется расположить основание ощутимо глубже. Причин в бурении такой глубины не много, но все же они имеются:

• бетонное тело конструкции само по себе провоцирует более глубокое промерзание почвы.
• расположение основы на глубине ощутимо ниже уровня промерзания, где температура в среднем составляет +3^о С, в какой-то степени отогревают часть сваи ТИСЭ, предостерегая ее от термических повреждений.

Как выбрать правильный тип фундамента тисэ для дома из газобетона

Ключевыми факторами, благодаря которым газобетон приобрел массовую популярность, являются адекватная стоимость – строительство жилья из газобетона обходится как минимум в 3-4 раза дешевле, чем строительство традиционных кирпичных домов, и быстрые сроки реализации проекта.

В целом, можно утверждать, что ввиду небольшого веса газобетона, дом из данного материала может возводиться практически на любых видах фундамента. Для построек из газоблоков могут использоваться следующие виды оснований:

• мелкозаглубленныи ленточный фундамент под дом из газобетона;
• свайное основание (в том числе фундамент ТИСЭ);
• монолитная плита из бетона.

Расход материалов на плитный фундамент огромен

Монолитная бетонная плита в строительстве домов из газобетона встречаются довольно редко, так как расчет стоимости такого фундамента под кладку может превышать расчет стоимость всего остального материала, требуемого для возведения жилья.

Безусловно, монолитная бетонная плита обладает максимальной прочностью и надежностью из всех вышеперечисленных оснований, однако для ее реализации требуется большое количество материалов – бетона и арматуры, а высочайшие прочностные характеристики для одноэтажного дома из газоблоков будут попросту излишними.

Так что оставим монолитные плиточные основания под кирпичную кладку, и рассмотрим оставшиеся варианты.

1.1 Ленточный или свайный фундамент?

Из оснований ленточного типа для строительства зданий из газобетона или под кирпичную кладку лучше всего подходит мелкозаглубленный фундамент . Обустроенный по правильной технологии мелкозаглубленныи ленточный фундамент будет отличным вариантом, качественно распределяющим все несущие нагрузки, устойчивым к воздействиям грунта и сезонным перепадам температур.

Более того, строительство мелкозаглубленного ленточного или плитного основания не требует наличия специального оборудования, так проект без проблем можно реализовать своими руками.

Выбор свайного фундамента – данный тип оснований обладает рядом существенных преимуществ, таких как высокая устойчивость к пучениям грунта, устойчивая ширина и толщина, минимальные сроки обустройства.

В первом случае лучше всего отдать предпочтение фундаменту ТИСЭ, который предусматривает обустройство свай с уширением на нижней части (толщина увеличивается у основания), что значительно увеличивает сопротивление основания ТИСЭ к выталкивающим нагрузкам, возникающим вследствие пучения грунта.

Классический малозаглубленный ленточный фундамент

Пучение – это увеличение объемов грунта в холодное время года, и уменьшение при оттаивании. Пучения являются одним из главных врагов любого фундамента, так как при замерзании влаги, находящейся в грунте, объем почвы увеличивается, и на основание оказываются выталкивающие нагрузки.

Когда влага оттаивает, поднявшийся фундамент проседает, что может спровоцировать трещины в стенах и подобные им аварийные последствия, гидроизоляция в этом случае просто необходима.

Именно фундамент ТИСЭ с нижним уширением свай обеспечивает максимальное противодействие пучению, так как подошва свай ТИСЭ прочно фиксирует их в почве. Также немалую роль тут играет поднятый ростверк на сваях ТИСЭ, который возвышает дом над грунтом на 15-25 сантиметров, и делает невозможным воздействие деформаций грунта на само строение.

Дело в том, что сами по себе грунтовые воды помимо замерзания зимой никакой угрозы основанию не представляют, однако в большинстве регионов как России, так и Украины экологическая ситуация далека от идеала, и в их состав входит большое количество разнообразных химических элементов, наличие которых значительно ускоряет темпы разрушение бетона.

В случае обустройства ленточного основания на влагосодержащих грунтах, требуется гидроизоляция фундамента под кладку из газобетона. Гидроизоляция будет препятствовать контакту основания с грунтовыми водами.

Из свайных оснований в таких случаях лучше всего подходит фундамент на винтовых сваях , которые обладают специальным антикоррозийным покрытием и не боятся воды и им не требуется гидроизоляция.

Единственным минусом свайного фундамента в данном случае является невозможность его возведения своими руками – вам потребуется оплачивать услуги бригад, специализирующихся на реализации данных проектов.

Как долго происходит строительство фундамента тисэ для дома из газобетона

Основание на сваях будет целесообразным, если объект возводится:

• на неровных территориях;
• на нестойких почвах;
• в местах с высоким УГВ.

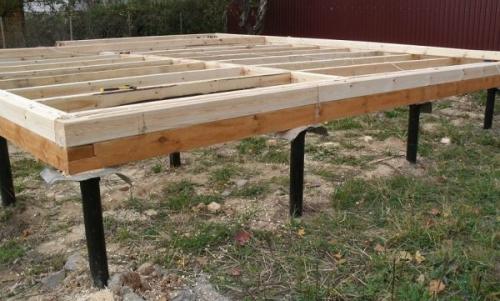

Свайный можно сделать из стандартных труб или с лопастями. В первом случае для возведения более легких построек трубы просто вбиваются кувалдой или спецтехникой или вкручиваются в землю, выравниваются и подрезаются по верху по одному уровню. Сделать все работы можно вручную , используя специальные приспособления или с применением спецтехники. Если сваи устанавливаются спецтехникой, то можно буквально в течение одного дня поставить сваи для коттеджа, ограды, террасы, беседки и прочих построек. Особенность фундамента такого типа — его обязательно нужно нагружать на зиму весом здания, чтобы силы морозного пучения не вытолкнули трубы. То есть, необходимо спланировать строительство так, чтобы хотя бы коробка дома в течение лета после забивки свай была построена.

Винтовая свая представляет собой стальную трубу, с приваренной к ней лопастью специально рассчитанной конфигурации. Она ввинчивается в землю на глубину не менее 1,5 м . Уплотнение земли при завинчивании происходит за счет лопасти. Сверху сваи подрезаются на один уровень и бетонируются до самого верха. Возведение такой конструкции основания не требует работ с землей, разравнивания территории, заказа тяжёлой спецтехники. Ввинчивание можно провести вручную при помощи обычных инструментов.

Более подробно про устройство, а также варианты монтажа зимой, можете почитать в нашей отдельной статье — Установка свайно-винтового фундамента своими руками .

Какие факторы влияют на стоимость строительства фундамента тисэ для дома из газобетона

Это заимствованная из сферы промышленного строительства технология, которая разрабатывалась для возведения высотных железобетонных конструкций на проблемных территориях. Строительство дома на фундаменте по ТИСЭ технологии позволяло решать ряд специфических задач:

• Обеспечить постройку фундамента с большой несущей способностью при минимальном объеме земляных работ, что улучшает экологию в прилегающей к стройке местности;
• Сделать конструкцию дома нечувствительной к любым вибрациям грунта, например, метро, трамваев и железнодорожного транспорта;
• Избежать разрушения каркаса дома при пучении грунта, особенно для районов с большой глубиной промерзания почвы.

К сведению! Последний пункт чаще всего является основным аргументом в пользу использования фундамента ТИСЭ.

Принципиально универсальный фундамент по технологии ТИСЭ мало чем отличается от любых других свайных опорных систем. Главное и основное отличие состоит в конструкции самой сваи ТИСЭ. Она напоминает перевернутый винт с потаенной головкой, в нижней точке сваи имеется полусферическое расширение, в диаметре вдвое превышающее сечение основного ствола.

Свая ТИСЭ, в отличие о других вариантов опор, отливается в грунте из бетонной смеси, что значительно упрощает технологию и минимизирует затраты на транспортировку и установку опор для фундамента. Но для отливки потребуется изготовить скважину глубиной ниже точки промерзания, а это, например, для Московской области может составлять 120-150 см. На практике глубину заливки выполняют в районе от 150 до 250 см. Причин такой расточительности немного, но они есть. Во-первых, бетонное тело сваи ТИСЭ в грунте способствует более глубокому промерзанию почвы, поэтому опору стараются заглубить пониже, во-вторых, более теплые нижние слои грунта с температурой от +3^оС до +5^оС отогревают часть бетонной конструкции и снижают риск ее разрушения.

Какие особенности имеет строительство фундамента тисэ для дома из газобетона в сравнении с другими типами фундаментов

Столбчатый фундамент, изготовленный по технологии ТИСЭ, считается одним из наиболее надёжных. Тем не менее, несмотря на правильность расчётов и соблюдение правил бетонирования, на элементах фасада тоже могут появляться трещины из-за неравномерного проседания грунта.

Приступать к восстановлению можно только убедившись в том, что раскрытие трещин остановилось. Чаще всего требуется заменить верхнюю часть опор, располагаемую над поверхностью грунта. Основой для нового столба будет опалубка из куска трубы, длина которой составляет глубину промерзания грунта плюс 30 см. Сверху она не будет доходить до ростверка на 3-5 см.

Бурение в данном случае выполняется наклонно с таким расчётом, чтобы центр ствола скважины совпал с осью несущей стены. Чтобы облегчить задачу, можно изготовить шаблон, по которому проще ориентировать расстояния между точками бурения и угол наклона скважины. Пробуренную скважину слегка расширяют путём подрубания грунта до тех пор, пока опалубочная труба не сможет свободно разместиться не только под наклоном, но и вертикально.

Затем на бур ТИСЭ надевают специальный плуг, посредством которого расширяется нижняя часть скважины – в ней будет располагаться опорная пятка столба. Обсаду сначала располагают под наклоном, устанавливают в неё арматуру и заливают бетон. Трубу простукивают с целью уплотнения бетона или выполняют штыкование, после чего посредством 2-метрового рычага придают ей вертикальное положение. На всё про всё уходит порядка 40 минут. Боковые пазухи вокруг сваи засыпают грунтом, увлажняют его и уплотняют слоями по 10-15 см.
