Как класть тротуарную плитку своими руками. Необходимые для укладки материалы

17.07.2022 в 21:30
Содержание
  1. Как класть тротуарную плитку своими руками. Необходимые для укладки материалы
  2. Как укладывать тротуарную плитку. Инструменты и материалы для работы
  3. Как положить тротуарную плитку под наклоном. Как укладывать тротуарную плитку на склоне?
  4. Укладка тротуарной плитки 30х30 своими руками. Укладка тротуарной плитки своими руками
  5. Укладка тротуарной плитки без цемента. Укладка на песок без цемента
  6. Как класть тротуарную плитку на бетон. Принципы укладки
  7. Как положить плитку на землю на даче. Технология укладки на грунт
  8. Тротуарная плитка своими руками. Вибростол для плитки

Как класть тротуарную плитку своими руками. Необходимые для укладки материалы

Когда для оформления дорожек и зон на территории выбирается тротуарная плитка, укладка сравнительно несложна, но требует определенной подготовки.

Какие материалы нужны:

  • Бордюр из камня или пластика, бетона
  • Цемент марки М400-М500
  • Речной или мытый песок
  • Щебень фракции максимум 4 сантиметра
  • Геотекстиль

Объемы материалов определяются в соответствии с объемами осуществляемых работ, площадью укладываемой плитки. До того, как укладывать покрытие, необходимо позаботиться и об инструментах.

Основной набор инструментов для укладки:

  • Лопата
  • Кельма
  • Резиновая киянка
  • Правило
  • Рулетка
  • Садовая тачка
  • Направляющие
  • Болгарка и к ней отрезные диски по бетону 225 миллиметров
  • Закольник
  • Шнур
  • Малая кувалда

До того, как положить тротуарную плитку своими руками, нужно обзавестись всеми вышеперечисленными инструментами. От их качества напрямую зависят качество и прочность мощения. Особенно важно выбрать хорошие киянку, малую кувалду и кельму. Когда осуществляется укладка тротуарной плитки своими руками, пошаговая инструкция обязательно включает и выбор инструментов.

Киянка должна быть весом до 700 граммов, с мягким резиновым покрытием, чтобы аккуратно забивать плитку и не оставлять сколы. Кельму брать желательно жесткую и заостренную, она нужна для выравнивания и поддевания плитки. Кувалда должна быть весом 350-500 граммов и удобной в руке.

Дополнительные инструменты: лекало для разметки линий скола, шаблон для разметки углов, лом-рихтовщик для выравнивания линии укладки, экстрактор для извлечения элементов.

Лом понадобится при выполнении кривой линии и позднем обнаружении дефекта. Экстрактор помогает извлечь утрамбованную плитку при необходимости.

Как укладывать тротуарную плитку. Инструменты и материалы для работы

Перед началом проведения работ необходимо подготовить все для этого необходимое — рабочий инвентарь и материалы.

Как класть тротуарную плитку своими руками. Необходимые для укладки материалы

Инструменты, необходимые для укладки тротуарной плитки

  • Из инструментов будут необходимы:

— Лопаты — штыковая и совковая для выемки грунта.

— Грабли для разравнивания сыпучих строительных материалов.

— Деревянные колья или штыри из отрезков арматуры, а также бечевка (шнур) для разметки территории.

— Резиновый молоток для выравнивания плитки и бордюров.

— Строительный уровень и рулетка.

— Щетка или веник для распределения песка поверх уложенной плитки.

— Трамбовка ручная или механическая, в зависимости от размеров облагораживаемой площади.

— Длинная ровная труба или направляющие для разравнивания песка, если плитка будет укладываться без цементно-песчаной смеси.

— Шлифмашинка с диском для резки камня. Без нее не обойтись тех случаях , если придется резать тротуарные блоки.

    а) Саму тротуарную плитку. Она может быть изготовлена по разным технологиям и из различных материалов. Соответственно, несколько отличаются и ее характеристики. Некоторые основные свойства разных видов тротуарной плитки – в прилагаемой таблице:

    Эксплуатационные качестваПолимерная плиткаБетонная вибролитаяБетонная вибропрессованная
    Средняя плотность в кг/ м³1650-18002320-24002200-2400
    Водопоглощение массы0.154-4,55,5-6,5
    Прочность при сжатии, МПа17-1840-5040
    Прочность при сгибе, МПа17-256-75-5,5
    Морозоустойчивость, циклыБолее 500300-400200-300
    Истираемость, г/кв. см0,05-0,10,3-0,40,5-0,7

    Кроме этого, при покупке тротуарной плитки необходимо учитывать и другие моменты, которые важны для надежности и эстетичности будущих дорожек и площадок. Например, для участка, который не будет испытывать больших нагрузок, вполне подойдет , имеющая толщину до 60 мм. Если же предполагается, что на замащиваемую территорию будет заезжать машина, то необходимо выбирать брусчатку, имеющую толщину 60 и более миллиметров.

    Одновременно, конечно, хозяева должны определиться с конфигурацией плитки, ее расцветкой и т.п . Разные типы и оттенки блоков позволяют выкладывать мозаичные рисунки, поэтому, если есть желание не ограничиваться простым «серым» мощением, то следует продумать заранее узор и, соответственно, количество плиток той или иной расцветки и формы. Возможно, что в этом поможет таблица с некоторыми популярными моделями тротуарной плитки, приведенная ниже:

    Плитка в кладкеНаименование изделияГабаритные размеры в ммМасса в кгКол-во шт. в 1 м²Вид отдельной плитки
    LBH
    3.Ф.6 «Волна»240120603.640
    3.Ф.8 «Волна»240120804.6640
    1.П.4 «Прямоугольник»19797401.950
    1.П.6 «Прямоугольник»19797401.950
    1.П.8 «Прямоугольник»19797401.950
    1.К.6 «Квадрат»197197605.4325
    1.К.6 «Уголок»197197/97604.0534

    На что еще нужно обратить особое внимание, выбирая плитку, кроме указанных выше характеристик? Существуют критерии оценки тротуарных блоков, проверенные практически:

    — Качество плитки можно определить, не заглядывая в характеристики, ударив один блок о другой – если послышится глухой звук, то в смесь для изготовления брусчатки добавлено слишком много воды . Если же звук при ударе получится звенящим, то плитка изготовлена согласно технологи и и и меет высокое качество.

    — Если приглянулась брусчатка, имеющая очень яркий цвет, но ее стоимость достаточно низкая, то, скорее всего, применены красящие пигменты низкого качества, которые, во-первых , нестойкие сами по себе, а во-вторых —   значительно снижают прочностные качества плитки.

    Очень важно покупать плитку из одной партии изготовления, потому что в иначе блоки могут отличаться не только по размеру и цвету, но и по составу смеси, из которой их изготовили.

    Как и все строительные материалы, тротуарную плитку нужно приобретать с «резервом», из расчета на 15% больше, чем площадь предполагаемого мощения. Запасные блоки будут необходимы при случайном бое, обнаружении брака, порчи и неизбежных отходах во время резки.

    б ) Бордюры для ограждения мощеной площадки.

    в) Геотекстиль, размер которого должен превышать площадь кладки на 200 ÷ 250 мм с каждой стороны, для того, чтобы он находил на стенки углублений для укладки слоев .

    д) Баллончик с краской яркого цвета. Им удобно делать предварительную разметку, не прилагая усилий. Краску можно заменить известью, которую рассыпают, обозначая края будущей дорожки или площадки.

    е) Арматурную решетку для бетонирования площадки. Она нужна далеко не всегда — потребуется лишь в том случае, если основу под кладкунеобходимо будет упрочнить.

    Подготови в в се необходимое, можно переходить к разметочным работам на участке.

Как положить тротуарную плитку под наклоном. Как укладывать тротуарную плитку на склоне?

При разработке проекта возведения здания и ландшафтной архитектуры обязательно оценивают рельеф этой местности. Он напрямую влияет на расположение дома, беседки, бассейна и других планируемых объектов. После того, как они будут находиться на участке, для соединения между собой станут использовать дорожки из тротуарной плитки. Если на планируемой области строительства есть маленькие ямы или неровности, трудностей не возникнет, достаточно будет провести ее выравнивание. Вопросы появляются, если участок локализируется на склоне. Рассмотрим подробнее, какие существуют типы уклонов, как они влияют на процесс укладки.

Разновидности уклонов

Существует 3 основных типа уклонов:

  • 3°-10° (незначительный);
  • 10°-20° (средний);
  • 20° и больше (крутой).

Если поверхность плоская (до 3°) или с незначительным уклоном, то укладку осуществляют стандартным способом. Однако при среднем и крутом необходим особый подход.

Как класть тротуарную плитку своими руками. Необходимые для укладки материалы 01

Основные методы укладки

Брусчатка – изделие прямоугольной формы, у которой толщина сопоставима с длиной и шириной. Она характеризуется высокой прочностью, повышенной износостойкостью, многообразием оттенков. Это делает ее очень популярной, позволяет воплотить любые дизайнерские задумки. Благодаря прямоугольной форме процесс мощения будет простым, образование отходов сведется к минимуму.

Для начала приступают к тщательной планировке: важно установить назначение будущей дорожки, каким будет тип грунта. Эти факторы напрямую влияют на толщину плитки, специфику основания. Далее переходят к разметке той области, на которой планируется ее укладывать. Для этого используют колышки, натягивая между ними шнур.

Следующий шаг – выполнение траншеи для дальнейшей фиксации бордюрного камня. Важно учитывать, что они – не границы мощения. Их главная задача – выступать в роли упоров, чтобы брусчатка не разъезжалась. Если поверхность ровная, то траншеи необходимы такой глубины, чтобы после укладывания бордюры становились в один уровень с брусчаткой. Если речь идет о склонах, то предпочтителен уровень ниже тротуарной плитки. Это позволит улучшить сток воды.

После этого в области планируемых дорожек вынимают грунт. На глубину впадины во многом влияет разновидность почвы. К примеру, на глинистых потребуется устанавливать дренажную систему из щебенки среднего размера. Из-за этого грунт вынимают не менее, чем на 40 см. Следующий шаг – укладывание основания. Каждый из пластов требуется прочно утрамбовать. Верхний выполняют из песчано-цементной смеси. Сверху кладут брусчатку. Важно отметить, что всем рядам необходимо повышенное внимание (их осторожно постукивают резиновой киянкой). В конце в швы промеж плиток усыпают песчано-цементную смесь, добавляют воду для усадки, еще раз засыпают. В результате удается создать гладкое покрытие, которое спустя пару дней будет доступно к применению.

Как проводят укладывание на склонах

Разрешено укладывать плитку в областях, где незначительные и средние уклоны. Если менее 10°, без проблем удастся создать садовые дорожки, автомобильные парковки (мощение может быть разным). Процесс укладки стандартный (как было описано выше).

Если речь идет о средних уклонах, то плитка допустима только в качестве составляющих садовых дорожек. Осуществление работ на таком участке имеет отличительные черты, как в процессе подготовки, так и во время обустройства основания. Важно отметить, что чем больше уклон, тем выше риск того, что укладка сползет. Этого требуется избежать в первую очередь.

Для этого специалисты берут рулонный материал – геотекстиль. Он характеризуется повышенной прочностью, экологической чистотой, устойчивостью к отрицательным температурам. Геосинтетик не подвержен гниению, не дает сорнякам прорастать. Кроме того, он не дает сместиться слоям основания, что особенно важно при проведении манипуляций в области со средним уклоном.

Геотекстиль закладывают в самый низ, на стены, сверху укладывают щебенку, уплотняют, снова закладывая нетканый материал. Укладку в области со средним уклоном начинают с нижней точки. Для этого фиксируют водосток из бетона. Благодаря такому решению первые ряды материала будут на них опираться. После этого выполняют укладку стандартным способом. Стоит отметить, что с целью повышения прочности подстилающий слой основания выполняют из бетона.

Укладка тротуарной плитки 30х30 своими руками. Укладка тротуарной плитки своими руками

Самым распространенным вариантом благоустройства тротуаров на сегодняшний день является тротуарная плитка. В чем основное преимущество данного вида покрытия? Тротуарную плитку производят в большом ассортименте с разными размерами, формами и цветовыми оттенками. Она имеет не большой вес и при этом достаточно прочная. Ее цена является самой бюджетной среди других видов покрытия. А самое главное — это экономия при выполнении работ, ведь проводится укладка тротуарной плитки своими руками, без привлечения высокооплачиваемых специалистов.

Если вы решили действовать самостоятельно — ничего страшного в этом нет. Можно приступать к подготовительным работам. Для этого нужно выбрать понравившуюся вам плитку, тротуарный бордюр и заказать доставку песка.

Как класть тротуарную плитку своими руками. Необходимые для укладки материалы 02

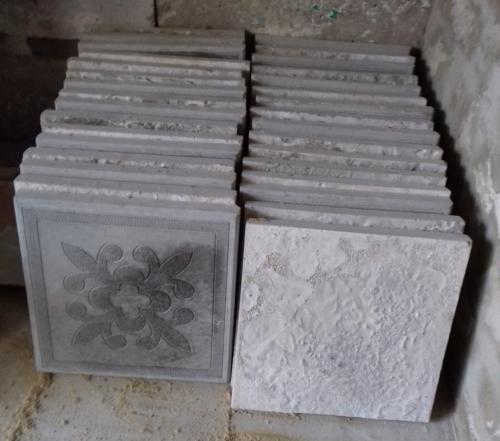

Квадратная плитка — отличное решение для садовой дорожки

Чтобы укладка тротуарной плитки своими руками была безотходной — форму и размер плитки целесообразнее выбирать исходя из габаритов будущего тротуара. Количество песка нужно рассчитать самостоятельно, в зависимости от размеров благоустраиваемой площадки и толщины подсыпаемой подушки. А также подготовить специальную киянку для тротуарной плитки с резиновым наконечником, болгарку с отрезным кругом по бетону и любое удобное приспособление для трамбовки песка.

Как класть тротуарную плитку своими руками. Необходимые для укладки материалы 03

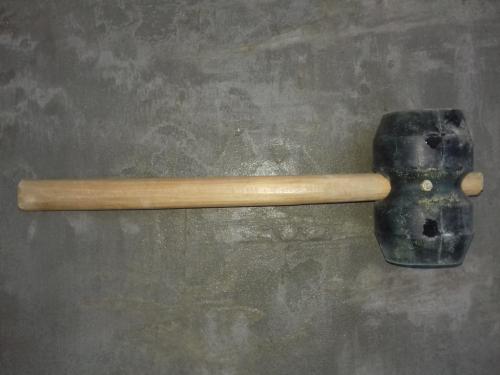

Резиновая киянка для плитки

После подготовки всех инструментов и приобретения необходимых материалов начинается укладка тротуарной плитки своими руками. В первую очередь нужно разметить благоустраиваемую площадку по периметру и отметить колышками ее углы. Затем между колышками ровно натянуть веревку на ту высоту, где будет верхний край бордюра. Выставить бордюры по уровню, при необходимости убрать лопатой лишний грунт. Закрепить их бетонной стяжкой у основания для надежности. Подождать не менее суток, чтобы бордюры выстоялись и застыл бетон.

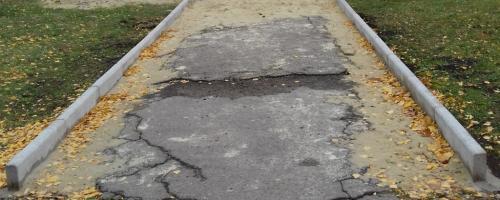

Как класть тротуарную плитку своими руками. Необходимые для укладки материалы 04

После установки бордрюров необходимо подождать пока раствор выстоит

Когда периметр будущего тротуара подготовлен, бордюры прочно закреплены, осуществляется укладка тротуарной плитки. Всю выделенную площадь нужно засыпать песком до того уровня, на котором будет лежать тротуарная плитка. Обязательно взять в учет ее толщину. Плитку можно укладывать заподлицо с бордюром или же немного ниже бордюра, оставляя небольшой бортик. Все это зависит от личных вкусов или пожеланий. Когда вся площадь заполнена песком, его нужно тщательно утрамбовать.

Укладка тротуарной плитки без цемента. Укладка на песок без цемента

Самая оптимальная технология укладки тротуарной плитки на песок — без применения цементного раствора. Приготовьте следующие инструменты:

  • столярный резиновый или деревянный молоток (киянка);
  • грабли;
  • уровень;
  • рейки;
  • щётка с жёсткой щетиной.

Подготовьте рабочую поверхность. К этому этапу работы нужно отнестись особенно внимательно. Чтобы правильно класть тротуарную плитку на песок, понадобится разметка. Для этого вбейте земляные колышки, затем натяните между ними шнур.

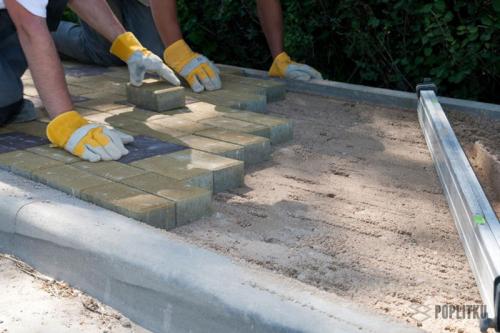

Укладка тротуарной плитки без цемента. Укладка на песок без цемента

Чтобы между стыками плиточных элементов не росли сорняки, траншея предварительно застилается геотекстилем. В зависимости от назначения укладываемой дорожки, ширина защитного слоя бывает разной. Для пешеходной 15 см, для парковки гораздо шире в два раза (30 см).

Следующий этап в правилах укладки тротуарной плитки на песок:

  1. засыпать гравий, утрамбовать;
  2. теперь очередь песчаной структуры (лучше брать крупнозернистую);
  3. толщина песочного слоя 5 см (минимальная);
  4. уложенный слой выравнивается рейкой. Используйте уровень;
  5. хорошо утрамбуйте, залейте воды и оставьте сохнуть;
  6. основа готова, теперь ещё раз выровняйте поверхность.

Чтобы плиточные изделия при эксплуатации не поехали в разные стороны, нужно оградить их бордюрами. Уровень бордюров должен совпадать с плиточным.

Плиточные элементы выкладываются по направлению от себя либо диагонально. Чтобы избежать деформации и разрушения плитки в холодное время, придерживайтесь уклона в 2 градуса (для стока дождевых вод). Ниже предложено

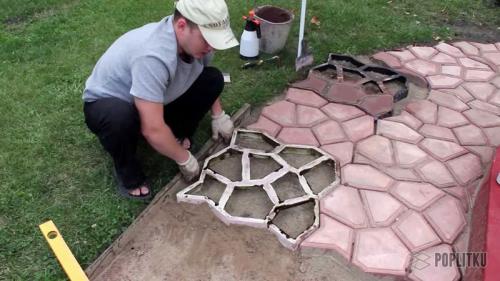

Укладка тротуарной плитки без цемента. Укладка на песок без цемента

Облицовочные работы не очень сложные и проделать их можно самостоятельно. Главное, в укладке тротуарной плитки, немного набить руку и соблюдать несложные правила в работе:

  • первый элемент укладывается, прижимается и осторожно подбивается молотком;
  • следите, чтобы детали не двигалась при укладке (при необходимости добавьте под песчаной смеси);
  • следующий элемент укладывайте, ориентируясь на уровень предыдущего. И так весь рабочий процесс;
  • зазоры могут быть не больше 5 мм;
  • если остаются пустые места, заполните их плиточными частичками (используйте для разрезания болгарку).

Когда укладка на песок тротуарной плитки своими руками завершена, засыпьте всю облицованную поверхность песчаной структурой. Щёткой постарайтесь втереть песчаные частички в зазоры между плиточными элементами. Использовать облицованную дорожку можно через следующие сутки.

Как класть тротуарную плитку на бетон. Принципы укладки

Технология укладки тротуарной плитки на бетонное основание состоит из нескольких этапов:

  • Геометрическая разметка , колышки при этом вбивают как можно чаще, чтобы не допустить провисания веревки.
  • Снятие почвы (на глубину 20-25 см), планировки и уплотнения существующего грунта.
  • Установка бордюров ниже уровня мощения на 2-3 см. (с таким расчетом, чтобы их верхние края не препятствовали стоку воды). Для этого в подготовленную траншею насыпают 10-15 см. щебня, трамбуют и заливают раствор (2 см.), затем устанавливают бордюр и ждут когда «схватится» бетон.
  • Подготовка основания : засыпки и уплотнения щебня (15-20 см.), прокладки гидроизоляции (при создании отмостки) и арматуры (при планируемых больших нагрузках); заливки бетонной смеси слоем в 10-20 см. (М 100-М 200).
  • Укладка тротуарной плитки на подстилающий слой с помощью трамбующего молотка. Процесс выполняется от себя. Обрезку производят болгаркой или циркуляркой.
  • Уплотнение и заполнение пространства между элементами гарцовкой. После укладки плитки, территория мощения обильно проливается водой, чтобы смесь застыла.

Если укладка будет производиться на сухой раствор, то высота отсыпки должна составлять 30 см. и время на усадку – 3 недели.

Укладка тротуарной плитки Источник masterabetona.ru

Гарцовка – состав для укладки тротуарной плитки из двух компонентов для штукатурных и кладочных растворов. Может быть:

  1. Простым – из вяжущей составляющей (цемент, известь) и наполнителя (доломит, песок, керамзит, мраморная крошка, кальцит).
  2. Сложным – с добавлением к вышеперечисленному гипса и глины.

При выполнении работ на больших площадях применяют каток или виброплиту для выравнивания основания и самих элементов. Кроме того, укладка тротуарной плитки на бетон подразумевает обустройство дренажа. Наиболее распространенным является поперечный уклон (2-3 градуса на погонный метр площади и до 5 – для отмостки) к дренажному желобу.

Зачем нужно бетонное основание

Традиционный вариант укладки на песчено-щебеночную основу не всегда является наилучшим. Например, при укладке плитки на бетонную дорожку, в месте парковки или пешеходной зоне с интенсивным движением. А также, это единственный способ создать мощение на пучинистом грунте, поскольку монолиту из бетона не страшны ни какие подвижки.

Под воздействием погодных условий плитка на бетонном основании не проседает Источник houseofdream.com.ua

Под воздействием погодных условий плиточные элементы на песчано-гравийной подушке значительно проседают, причем не равномерно, образуя впадины, что сводит все работы по укладке к нулю. В случае с бетоном этого не произойдет, при верно проведенной укладке основание не даст плитке сдвинуться с места. Укладка тротуарной плитки на раствор позволяет добиться идеально ровной мощеной поверхности с четкими линиями.

Главный враг плитки – вода: замерзая, она расширяется и вытесняет элементы покрытия. Чтобы они не отвалились при первых же заморозках, необходимо обеспечить качественный отвод воды.

Процесс достаточно сложный, поэтому при больших объемах следует обращаться к специалистам с репутацией.

Плитка на уже существующем бетоне

Укладка тротуарной плитки на старое бетонное основание начинается с его тщательного очищения и покрытия специальным грунтом для адгезии (сцепления) клея.

Перед укладкой плитки старое бетонное основание нужно покрыть грунтом для адгезии Источник aljanh.net

Затем выполняются такие действия:

  • плитку раскладывают на поверхность для примерки, где надо подкраивают;
  • на старый бетон наносят клей , сделанный из готовой сухой смеси;
  • порционно укладывают плитку ;
  • швы засыпают гарцовкой и проливают;
  • поверхность очищают .
Если старое основание было горизонтальным, то следует предварительно сделать поперечный уклон Источник darojnoestroitelstvo.ru

Брусчатка

Покрытие из этого материала навевает мысли об узких мощеных улочках городов с историей -старого Таллина, Праги, Ротенберга или юга Франции, Италии.

Покрытие из брусчатки Источник pinterest.jp


Как оформить газон на даче: разновидности ландшафтных решений, уход + 45 фото

Хотя оно и дороже, но эстетика стоит того, чтобы отдать предпочтение именно брусчатке:

  • широкая цветовая палитра и многообразие форм;
  • высокая надежность ;
  • возможность выполнения рисунка любой конфигурации;
  • стойкость к агрессивному воздействию окружающей среды;
  • срок эксплуатации составляет 30 лет;
  • зкологична и нетоксична.

Классическая брусчатка выполняется из гранита или базальта, но для применения в частном домовладении подходит материал с меньшей плотностью – известняк, сланец. Также может быть изготовлена из бетона с различными включениями.

Традиционно брусчатое мощение не является жестким, поскольку элементы укладывают на песчаную подушку, и они могут смещаться, что позволяет сохранить целостность покрытия при подвижках грунта или чрезмерной нагрузке. Но в условиях современности ее кладут и на бетонное армированное основание.

Источник: https://domastroevo.ru/stati/kak-klast-trotuarnuyu-plitku-osnovnye-preimushchestva-ispolzovaniya-plitki-dlya-trotuara

Как положить плитку на землю на даче. Технология укладки на грунт

Но если все же решено укладывать брусчатку на грунт, необходимо придерживаться определенной технологии, которая поможет сохранить тротуарный материал на долгие годы. Как уложить тротуарную плитку на землю, рассмотрим более подробно.

Важно! Укладка плитки на улице должна производиться только в хорошую погоду, при плохой погоде покрытие держаться не будет.

Как и любой строительный процесс, укладка начинается с создания проекта, который предусматривает такую информацию:

  • параметры дорожки или другого участка;
  • примерный план и схематическое отражение дорожки на бумаге;
  • количество материалов, расчет которых производится по параметрам планируемого участка.

Разметка

Следующий этап — это разметка дорожки. Для этого проводятся такие мероприятия:

  • Устанавливаются деревянные колышки по периметру предполагаемой дорожки.
  • Между ними натягивается шнур, который не только выполняет роль разметки, но и выставляет уровень с необходимым уклоном основания.

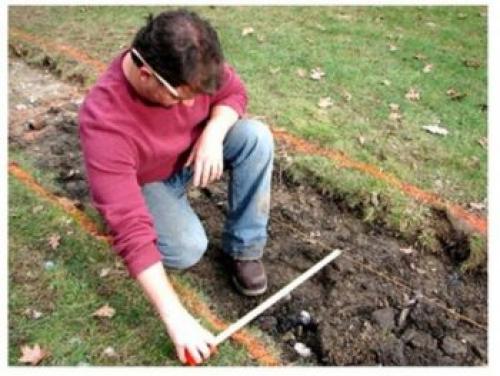

Как положить плитку на землю на даче. Технология укладки на грунтРазметка будущей дорожки

Подготовка грунта

Далее подготавливаем грунт:

  • Вынимаем небольшой слой почвы таким образом, чтобы плитка при укладке в ямку была чуть выше уровня земли.
  • Дно траншеи хорошо утрамбовываем с использованием трамбовки и воды, что в дальнейшем предотвратит усадку земли.
  • При помощи уровня выравниваем основание, сразу формируя необходимый уклон. Если все же решено устроить дренажный слой, можно подстелить немного щебня или песка.

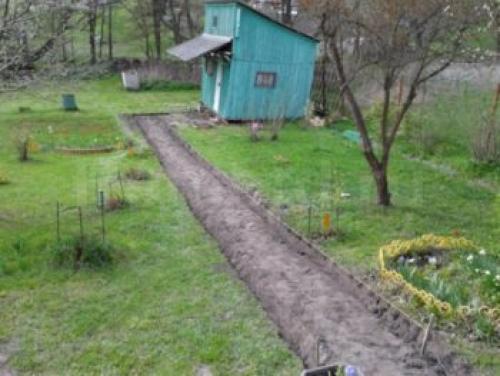

Как положить плитку на землю на даче. Технология укладки на грунтВынимание земли для подстилающего слоя или укладки тротуарного покрытия

Укладка тротуарной плитки

  • Укладывать тротуарную плитку на грунт необходимо по направлению от себя, дабы не повредить выровненное основание.
  • Куски плитки кладут в последнюю очередь, выравнивая тем самым края дорожки.
  • Остальные просветы между краями траншеи и брусчаткой засыпаются землей.
  • Для получения целостного тротуарного покрытия межплиточные швы рекомендуется засыпать песком.

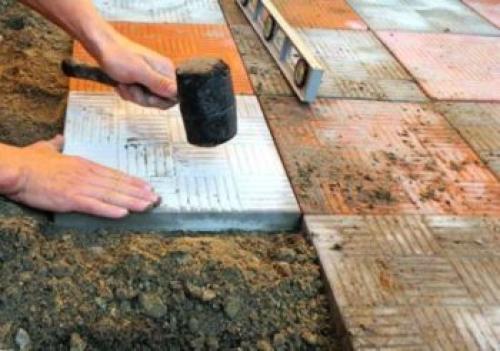

Как положить плитку на землю на даче. Технология укладки на грунтУкладка плитки на грунт без подстилающего слоя

Подводя итог, можно сказать, что производить укладку плитки на грунт без подстилающего основания возможно, но в этом случае отсутствует дренажная система, отвечающая за отвод воды. Если все же решено укладывать ее таким способом, необходимо соблюдать технологию, предназначенную для длительного сохранения покрытия.

Как положить плитку на землю на даче. Технология укладки на грунт

При сезонном или периодическом использовании загородного участка укладка тротуарной плитки на даче может производиться по бюджетному варианту. Интенсивность трафика здесь невысокая, можно использовать самые дешевые фигурные элементы мощения (ФЭМ), отказаться от полноценных бордюров и гарцовки.

Тротуарная плитка своими руками. Вибростол для плитки

Для того, чтобы убрать воздух и лишнюю влагу из бетонной смеси используется вибростол для тротуарной плитки. Его изготавливают из прочного металлопроката. Для соединения отдельных частей используются заклёпки и сварочный аппарат.

На станину через демпфирующие пружины устанавливается виброплощадка. Чаще всего она изготавливается из стального листа толщиной от 2,5-3 мм. Такое покрытие имеет высокий ресурс использования и цену.

Если стол используется редко, то платформа делается из ДСП, ОСБ или многослойной фанеры. Каркас для неё сооружается из профильной трубы или металлического уголка.

Для закрепления двигателя используются приваренные посередине стола пластины, которые усиливают конструкцию. К вибрационной платформе крепится вал с эксцентриком, который устанавливается в прикрученные к площадке подшипники. Он соединяется с двигателем ремнём для передачи вращения.

Чтобы знать, как сделать вибростол и что для этого нужно, следует изучить готовые варианты и чётко понимать объем работы для его использования.

Главная часть всей конструкции – это двигатель. Существуют заводские варианты, например, «Вибратор ЭВ-98Е площадочный» с изменением амплитуды колебаний. Его можно заменить на старый мотор от стиральной машины или точильный станок.

Также есть вариант для небольших объёмов работы, который изготавливается из автомобильных покрышек. Их скрепляют между собой саморезами насквозь, а вибратор устанавливается на нижнюю часть съёмной платформы. Для того, чтобы избежать падения рабочей поверхности мотор помещается внутрь покрышек.

Вибростол можно оборудовать специальным ситом для просеивания песка, что поможет ускорить работу.

Готовая модель вибростола Источник sib-m.ru

Технология изготовления вибролитьём

Для производства готового изделия требуется подготовить все инструменты и смеси. Перед заливкой бетона в формы их смазывают раствором для улучшения распалубки (извлечение плитки из формы). Используются готовые составы или аналог из 50 грамм машинного масла и 1500 грамм воды.

Заменитель нужно долго и тщательно вымешать, так как обе жидкости имеют разную плотность. Если раствор будет слишком жирным, то в плитке появятся большие поры, которые похожи на ракушник. Состав с малым количеством масла не даст нормально произвести распалубку. Сами формы используются нескольких видов:

  • Пластиковая. Контейнер любой формы, который можно приобрести в магазине или заменить любой аналогичной ёмкостью.
