Монтаж теплого водяного пола своими руками. Как подключить теплый пол к системе отопления

Жители частного сектора обычно выбирают водяной пол, поскольку у него нет конкурентов в плане долговечности. Для его установки в доме не требуется никаких разрешений, поскольку в случае аварии никого не затопите. Основная сложность монтажа заключается в том, что температура в дополнительном контуре должна быть в районе 40 градусов, а в батареях отопления — 60°C и выше. Как подключить теплый пол к контуру системы отопления с учетом температурных ограничений?

Выбираем сердце отопительной системы: Как выбрать газовый котел: 5 советов

Выбор схемы подключения

Возможны следующие варианты:

От котла через коллектор без дополнительного оборудования. В этом случае могут возникнуть сложности с регулировкой температуры. Единственный элемент, которым сможете воспользоваться для этого, — вентиль, ограничивающий движение воды по трубам.
Схема с 3-ходовым клапаном и насосом . В смесителе горячая вода разбавляется холодной из обратки.
Схема с насосом и термоклапаном. Интенсивность смешивания воды из ввода и обратки зависит от показаний датчика температуры.
Схема с 2-ходовым клапаном. Смешивания воды не происходит. При достижении определенной температуры подача теплоносителя в допконтур приостанавливается. После остывания — возобновляется.

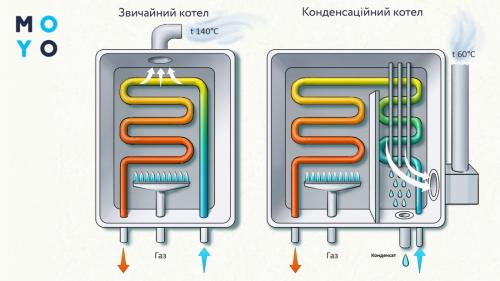

Выбор котла

В принципе, систему можно подключить к любому котлу , но эффективность работы дополнительного контура зависит от разновидности агрегата. Худший вариант — твердотопливный котел, лучший — газовый конденсационный , выдающий воду подходящий температуры, не требующий наличия смесительного узла. Также подойдет газовый или электрический агрегат. Стоит отметить, что теплый пол часто устанавливают через несколько лет после монтажа системы отопления. Котел ради этого обычно не меняют.

Пирог дополнительного контура

Первым делом на основание укладывают слой гидроизоляции. Она не даст отсыреть утеплителю из-за перепада температур.
Следующий слой — утеплитель, который препятствует уходу тепла вниз.

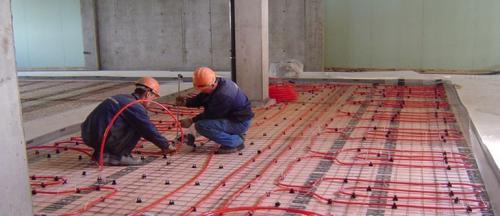

Трубы фиксируют, например, с помощью арматурной сетки.
Водяные коммуникации заливают стяжкой толщиной от 40 мм. Перед заливкой бетона полностью смонтированный пол проверяют на предмет утечек.
На стяжку укладывают облицовку.

Источник: https://gorizont-pro.ru/stati/montazh-teplogo-vodyanogo-pola-svoimi-rukami-no1-podbiraem-optimalnyy-variant-trub

Как подключить теплый пол водяной. Теплый водяной пол от газового котла в доме — монтаж своими руками

Если вы решили сделать в доме своими руками теплый водяной пол от газового котла, обязательно изучите правила безопасности и все тонкости выбора материалов и монтажа, от которых зависит не только качество обогрева, но и спокойствие всей семьи.

Почему именно газ? Ответ прост – это наиболее выгодный вариант.

Предлагаем так же узнать как подключить водяной теплый пол к бойлеру .

Принцип работы теплого водяного пола от газового котла

Под водяным обогревающим полом подразумевается система из труб, по которой постоянно циркулирует горячая вода, нагревающаяся от носителя энергии. В данном случае – газового котла. В многоэтажных квартирах устанавливать такие конструкции нецелесообразно, так как это запрещено Законодательством, но в частном доме это оптимальный вариант.

Намного проще монтировать систему от централизованного отопления, но это неудобно – придется ждать отопительного сезона. Газовой системой можно пользоваться круглогодично.

Газовый котел – специализированный агрегат, производящий нагрев воды и охлаждение жидкости посредством природного газа. Система оснащается узлом смешивания теплоносителя, который имеет коллектор, термостатический смеситель и насос, благодаря чему поддерживается необходимый температурный режим. Горячая вода движется по контурам.

Подготовительные мероприятия

Перед тем, как начать монтаж теплого водяного пола, подготовьте инструменты, материалы, помещение, сделайте определенные расчеты, составьте схематический план системы, а так же составьте проект и получите все необходимые разрешения от газовой службы.

Требования к помещению

Газовые котлы относятся к взрывоопасному оборудованию, поэтому придется придерживаться основных нормативов к помещению, которые обеспечивают безопасную эксплуатацию:

минимальная высота потолка – 2,5 м;
нельзя устанавливать котел так, чтобы он касался других предметов мебели – соблюдайте дистанцию со всех сторон в 50-70 см;
стены в комнате с газовым котлом должны быть огнестойкими (сделать отделку несгораемыми материалами);
обязательно устанавливается вентиляционная система;
минимальная площадь помещения – 4 кв. м;
в комнате устанавливают контур заземления;
в зависимости от мощности котла подбирается сечение дымохода;
дверь в помещение должна иметь ширину в 80-100 см;
в комнате должен быть выход к центральному газопроводу и источнику водоснабжения;
обязательно наличие трубопровода с холодной водой.

При наличии центрального водопровода отпадает необходимость использования насоса. Это значительно экономит семейный бюджет. Для подключения системы водяного пола требуется коллекторный распределительный узел.

Проведение расчетов и создание проекта

Проектирование является важным этапом. В первую очередь создается схема дома с комнатами, где будут располагаться трубы (со временем люди забывают точное расположение системы, а план позволит её увидеть). Обязательно продумайте, где будет устанавливаться мебель, так как в этих местах трубы не прокладываются.

Есть и другие нюансы, которых надо придерживаться:

один контур не должен превышать длину в 100 м, так как снижается эффективность обогрева;
длина всех контуров должна быть примерно одинаковой (допускается расхождение в 10-15 м);
от стен отступают на 28-35 см;
расстояние между трубами – 10-20 см (при суровых климатических условиях должен быть минимальный показатель).

Один из важнейших моментов – проведение всех расчетов. С такой задачей справиться самостоятельно сложно, поэтому данную процедуру лучше доверить профессионалам.

Рассчитать количество труб можно следующим образом: L = S / N * 1,1 , где L – длина труб, S – площадь помещения, N – длина шага, 1,1 – 10% запаса для разворотов трубы.

К примеру:

S = 50 кв. м.
N = 0,2 м.
50/0,2*1,1 = 275 м.

В этой цифре не забудьте прибавить расстояние до коллектора, умноженное на 2, так как проходит 2 трубы (к коллектору подающему и обратному). Обязательно учитываются теплопотери, ширина стен, используемый материал для напольного покрытия и т. д.

Пример схемы расположения водяного пола:

Немаловажно продумать способ устройства труб. В основном применяется 3 метода:

Змейка представляет собой петлеобразную систему, которая охватывает всю площадь. Петли располагаются от стены до стены, но горячая вода проходит только по одной стороне.
Двойная змейка отличается от обычной тем, что горячие трубы располагаются по всей комнате.
Улитка или спираль – оптимальный вариант для частного дома, так как обогревается вся площадь.

Бюджетный теплый пол своими руками. Утеплитель

Если надо сделать экономично - не используйте всевозможные маты для теплого пола. Всевозможные европейские системы вроде таких, как маты с бобышками - это затратное в финансовом плане решение, хотя, возможно, кому то проще монтировать именно таким способом.

"Отражающая" фольгированная подложка из вспененного полиэтилена которую некоторые кладут прямо на грунт или на слой утеплителя - не работает вообще. Ничего не утепляет (т.к. сжимается в ноль) и не отражает (т.к. нет воздушного зазора). Не предусмотрена ни одной технологией монтажа. "Отражающая" подложка - удел малограмотных кустарей и самодельщиков. И это выброшенные деньги в лучшем случае. В худшем - если алюминиевая фольга не ламинирована, то она вступает в реакцию со щелочной средой растворной стяжки и разрушится за пару недель, вызывая снижение марки раствора и последующее растрескивание стяжки.

Не надо покупать "отражающую" фольгированную подложку. Она не работает.

Используйте для утепления теплого пола пенополистерол , лучше экструдированный. Выбор всё шире и производители обычно указывают какая продукция в их каталогах специально предназначена в качестве утеплителя под стяжку пола. Если придется использовать более дешевый пенополистерол ПСБ, то требуемая плотность пенополистерола 35 кг/м3. Всегда уточняйте и проверяйте реальную плотность, т.к. марка ПСБ 35 вовсе не означает реальную плотность 35 кг/ м.куб. Тщательно выбирайте изготовителя ПСБ что бы не купить, то что будет крошится сразу уже в руках. Иной раз, лучше купить более высокую марку, например ПСБ 50.

Не экономьте на толщине слоя теплоизоляции, между отапливаемыми этажами д.б. слой 30 мм, на грунт от 50 мм до 100 и более (согласно расчетам). Иначе потратите больше при отоплении и поимеете другие проблемы.

Мануалы не требуют приклеивать или прибивать "грибами" утеплитель к основанию. Т.е., чаще всего, не стоит тратить на это время, силы и дополнительные материалы.

Игнорируйте такую фикцию как разрекламированный отечественный пенополистерольный " пенощит ", имитирующий маты с бобышками. Вставленная в пазы труба потеряет очень большую площадь контакта с раствором и, соответственно, снизится теплоотдача. Это выброшенные деньги

Пенощит - не надо так делать. Не имеет аналогов в развитых станах, это не мат с бобышками.

Водяной теплый пол: плюсы и минусы. Особенности водяных тёплых полов

Основное отличие водяного пола от электрического в том, что ему для работы нужен горячий теплоноситель. Для этого водяные полы включают в систему отопления, которая при этом должна быть с принудительной циркуляцией теплоносителя — в гравитационных системах с естественной циркуляцией тёплые полы работать не будут.

Второе отличие — водяной пол всегда монтируют в бетонную стяжку. Горячий теплоноситель циркулирует по трубам диаметром 16–20 мм, которые в ходе монтажа заливают цементным раствором. Поскольку трубы укладывают с промежутком 10 и более сантиметров, толстая стяжка необходима, в частности, для того, чтобы полы нагревались равномерно, а не полосками вдоль труб.

Температуру водяного пола можно регулировать, меняя скорость циркуляции теплоносителя. Для этого на входе ставят регулировочный кран с термоголовкой или автоматическим управлением. Если в доме несколько тёплых полов в разных помещениях, их включают через коллектор, при этом за циркуляцию теплоносителя в разных частях системы могут отвечать сразу несколько насосов, работающих одновременно.
Главное преимущество водяных полов для индивидуального дома — они используют тепло, вырабатываемое отопительным котлом. В качестве источника энергии котёл в зависимости от модели может использовать газ, жидкое или твёрдое топливо, электричество. Однако во всех случаях электроэнергия нужна для работы циркуляционных насосов и автоматики котла.
Минусов тут несколько. В целом конструкция отопления получается сложной, а монтаж — трудоёмким. К толщине стяжки необходимо добавить толщину слоя теплоизоляции. Поэтому в сумме высота водяных полов обычно не менее 10 см, что заметно влияет на полезную высоту помещений. Ещё в многоквартирных домах делать водяные тёплые полы запрещено. Дело в том, что монтаж связан с вмешательством в систему централизованного отопления.

Водяной теплый пол своими руками в частном доме. Устройство тёплого пола

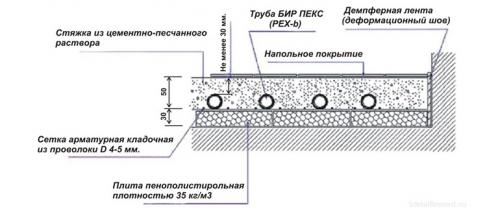

«Пирог» тёплого водяного пола — многослойная конструкция с жидким теплоносителем внутри. Основной элемент тёплого пола — труба из металла или полимера, по которой осуществляется циркуляция воды или антифриза. Каждый слой имеет свое предназначение, и играет важную роль для эффективного функционирования всей системы в целом. Поэтому, при сооружении следует соблюдать четкую последовательность.

«Пирог» водяного пола выглядит следующим образом:

основание — из дерева или бетонной плиты;
гидроизоляция — полиэтиленовая плёнка (0,1 мм);
теплоизоляция — пенополистирольные плиты, или другой утеплитель с плотностью 40 кг/м³ и толщиной от 300 мм;
водяной контур — трубопровод;
арматурная сетка — обеспечивает плотность стяжки, допустимая толщина прутьев 3 — 5 мм;
бетонная стяжка — раствор из бетона и цемента с пластификаторами;
финишное покрытие — любой материал совместимый с греющими полами.

В общей сложности, толщина данной конструкции в частном доме может составлять от 7 до 15 см. Контур водяного пола подсоединяется к коллекторному узлу.

Водяные конструкции бывают:

Тяжёлыми (мокрыми) — один из наиболее распространённых вариантов. Важная роль тут отводится черновому основанию, на него кладётся гидро- и теплоизоляция, трубы и армирующая сетка, и все заливается бетонным раствором. Данный способ рекомендован для кирпичных коттеджей имеющих бетонные перекрытия, которые способны выдержать тяжесть стяжки.

Важно! Слой бетона под контуром не должен быть меньше 3 см.

Лёгкими — основой под трубами являются пенополистирольные плиты. Они укладываются на черновой пол и на них монтируется водяной контур. Так как плиты оснащены бобышками, с помощью которых фиксируются трубы, то не требуется их дополнительное крепление. Сверху укладываются теплопластины, на которые стелется напольное покрытие.

К сведению! Данный вариант подходит для частных домов с деревянными перекрытиями, которые не способны выдержать тяжёлую конструкцию.

По деревянным рейкам — то есть основой будут служить дерево, к которому монтируются нагревательные элементы. Эта конструкция закрывается гипсоволокном и финишным покрытием. Но данный метод не надёжен, поэтому рекомендован для укладки в крайнем случае.

Источник: https://domastroevo.ru/novosti/vodyanye-teplye-poly-svoimi-rukami-osobennosti

Теплый пол водяной недостатки. Условия применения

Каждую из разновидностей тёплого пола необходимо в первую очередь рассматривать с точки зрения допустимости её использования в определённых условиях, диктуемых особенностями конструкции здания, требованиями пожарной и электробезопасности, а также правилами эксплуатации используемых напольных покрытий.

Водяной тёплый пол в этом плане имеет наибольшее количество ограничений по применению. Например, его нельзя подключать к муниципальной системе отопления, также запрещается устройство водяного подогрева пола на перекрытиях, под которыми расположены жилые помещения. Жидкостный тёплый пол — единственный тип системы подогрева, абсолютно безопасный для использования в мокрых зонах. Однако при прокладке труб требуется толщина накрывающей части стяжки не менее 40 мм как для распределения тепла, так и для защиты змеевика, крайне уязвимого к механическим повреждениям.

Оба типа электрического тёплого пола наиболее выгодно применять на объектах, не имеющих собственной жидкостной системы отопления или подключенных к центральному теплоснабжению. Преимущество нагревательного кабеля перед водяным тёплым полом — возможность без дополнительных усилий обеспечить более плотную укладку нагревательных элементов, что в случае с трубчатым змеевиком невозможно из-за ограниченного минимального радиуса изгиба. Тем не менее устройство стяжки по-прежнему требуется, хотя накрывающий её слой может быть уменьшен до 20–25 мм.

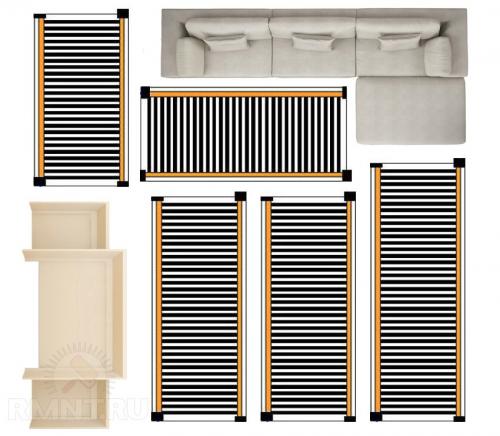

Пример схемы расположения плёночного тёплого пола в комнате

Один из недостатков подогрева электрическим кабелем аналогичен жидкостным системам: размещение зон нагрева на полу определяется один раз при монтаже, что ограничивает дальнейшую перепланировку и переустройство помещений. Считается, что наличие подогрева под мебелью не оказывает на неё негативного воздействия ввиду относительно низких рабочих температур, однако долговечности самой системе это точно не прибавляет. К тому же нагреваемый участок, на котором установлена мебель, автоматически исключается из отопительной системы. Плёночный пол этого недостатка лишён: размещение нагревательных элементов достаточно легко изменить, временно демонтировав напольное покрытие.

Источник: https://domastroevo.ru/novosti/vodyanye-teplye-poly-svoimi-rukami-osobennosti

Теплый пол водяной. Виды теплого пола

Существует 3 технологии подогревания: водяная, электрическая и пленочная:

Водяной пол — ходовой вариант для собственного дома, обычно работающий на воде. Незамерзающие жидкости применяют реже. Котел нагревает воду, а электронасос гонит ее по трубам, уложенным под стяжку. Температура в дополнительном контуре ниже, чем в радиаторах отопления. Уровень подогрева регулирует специальное оборудование, например, коллектор. В квартирах такой вариант используют реже, поскольку к централизованному отоплению подключаться нельзя, а там, где есть свой котел, существует теоретическая угроза затопления соседей. Исключение — 1 этаж многоквартирного дома.
Электрический пол можно монтировать в сухих и влажных помещениях. Система неприхотлива, работает без воды. Основной элемент конструкции — нагревательный кабель. Если он продается в бухте — его можно укладывать в любой конфигурации: при необходимости заполнять ниши, огибать выступы и т.п. Существует еще одна разновидность — греющие маты. В этом случае упрощается монтаж на прямоугольных участках пола. Кабель, прикрепленный к сетке, проще разложить и зафиксировать. Мощность нагрева обычно в диапазоне 80-150 Ватт/кв.м.
Пленочный пол тоже работает на электричестве, но функционирует несколько по-другому. Его эффективность основана на большем сечении проводника: тепло отдает не кабель, а целые пластины. Инфракрасная система быстро выдает тепло, но не подходит для сырых комнат.

Водяной теплый пол схемы монтажа. Водяной теплый пол своими руками: схемы укладки, монтаж, стяжка, армирование

Сейчас мы рассмотрим условия при которых будет рационально монтировать тёплый пол, какие необходимые навыки вам потребуются, непосредственно сам процесс монтажа теплого пола.

Устройство тёплого пола.

Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как.подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.

Водяные системы полов бывают двух видов:

Бетонные (или мокрые) теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.
Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.

Мы будем рассматривать монтаж тёплого водяного пола.Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.

Какие трубы использовать для теплого водяного пола.

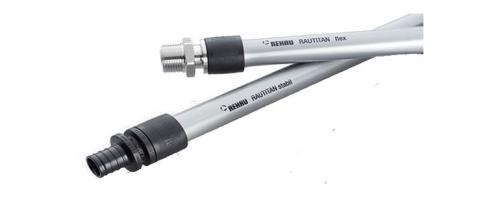

PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб. Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние.Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.

При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество.

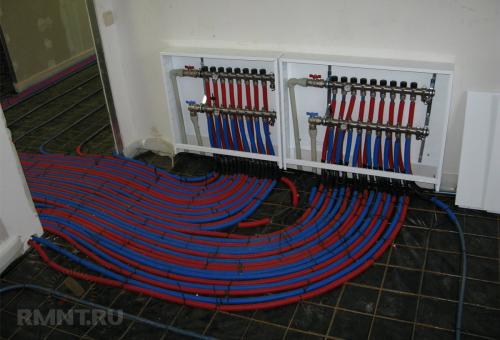

Коллекторный узел теплого пола.

Помимо труб для тёплого водяного пола, вам потребуется узел, отвечающий за распределение смеси для обогрева по трубам.

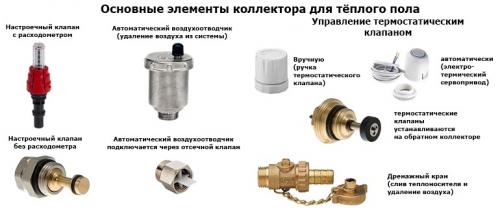

Основные элементы коллектора теплого пола

Составные части этого узла:

Настроечные клапаны с расходомером или без
Устройство для отвода воздуха (работающее в авто. режиме)
Коллекторы, имеющие клапаны балансировки
Вентили для прекращения подачи теплоносителя и устройство учёта расхода
Набор фитингов для присоединения отдельных частей
Кронштейны для фиксации
Так же необходим специальный коллекторный шкаф для размещения всех узлов устройства (обычно его располагают в какой либо нише)

Схемы укладки теплого водяного пола

Во избежании множества ошибок в процессе установки пола, до начала работ следует нарисовать для себя схему прокладки теплового контура. Так же, если в последствие потребуется ремонт, то вы значительно упростите себе задачу.

Укладка теплого водяного пола «змейкой». Это самый простой способ укладки трубы. Главный недостаток этого способа — достаточно большая разница температур на концах контура (от 5 до 10 градусов). Это обусловлено тем, что теплоноситель, проходя по трубе от начала и до конца существенно остывает.
Укладка теплого пола «улиткой». Способ значительно сложнее в укладке, чем «змейка». Но зато в итоге температура пола на всей поверхности пола будет практически одинаковой
Комбинированный способ устройства теплых полов. Обычно края помещения выкладывают «змейкой», а основную часть «улиткой».

Для достижения приемлемого давления внутри труб следует соблюдать следующие правила:

Все используемые в работе трубы контура должны иметь одинаковую длину.
Один контур не должен выходить за границы одного помещения
Площадь пола помещения обогреваемого одним контуром составляет не более 40 кв.м.
В местах расположения мебели и сантехники контур не обязателен

Шаг укладки труб теплого пола.

Важный параметр — это «шаг» прокладки трубы. Его границы делают от 10 до 60 см. Это зависит от многих показателей:

При прокладке контура в помещениях со стенами выходящими на улицу, делают шаг от 10 до 15 см.
В помещениях без внешних стен, а так же в их центральной части делают шаг от 20 до 30 см.
В ванных, туалетах, банях и иных «прохладных» местах делают шаг 15 см. по всей площади

Как рассчитать длину труб для укладки теплого пола.

Для расчёта нужной длины труб контура теплого водяного пола нужно площадь обогреваемого помещения (кв.м.) поделить на шаг укладки (м). Так же надо добавить длину трубы до коллектора и размер изгибов.

Общая длина для труб диаметром 16 мм. от 70 до 90 м; для диаметра 17 мм, от 90 до 100 м; для диаметра 20 мм, около 120 м.
