Теплый пол от отопления. Как подключить теплый пол к отоплению в частном доме: 9 схем подключений с фото и видео инструкциями

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной,.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Схема подключения водяного теплого пола к системе отопления. Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации. И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования.

Вмешиваться в центральную систему отопления запрещено

Интересно знать! Если подключить теплый пол к водопроводу на горячую воду, последуют аналогичные санкции, хотя обнаружить такое обычно проверяющими очень сложно.

Как энергетическая компания может узнать о несанкционированной врезке?

  1. Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
  2. Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
  3. В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
  4. Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Интересно знать! Если ваш дом старой постройки, то в 99% случаев вы получите отказ на проведение таких работ, что, собственно, и заставляет многих хитрить. Если у вас в квартире предусмотрено индивидуальное отопление, то решить вопрос будет намного проще.

Что нужно для теплого пола водяного. Водяной тёплый пол: общие сведения

Через сеть труб «нижней» системы отопления подаётся вода, которая нагревается до 35 градусов. Конструкцию устанавливают как в городских жилых помещениях, так и в частных домах. Ведь тёплый пол способен работать от газового котла и теплового насоса.

Эта система отличается от радиаторной и конвекторной тем, что тепло распределяется равномерно. Ноги мёрзнут из-за холодного воздуха как в квартирах, так и в частных домах, что нередко приводит к проблемам со здоровьем. Это неприятное обстоятельство устраняет система отопления, которая греет воздух внизу. Купить водяной тёплый пол для больших помещений — тоже выгодное решение, поскольку цена за электричество выше, чем за другие теплоносители. К тому же, систему не нужно регулярно обслуживать, как в случае с радиаторами и конвекторами.

Теплый пол от отопления. Как подключить теплый пол к отоплению в частном доме: 9 схем подключений с фото и видео инструкциями

С дизайнерской точки зрения, водяной тёплый пол — хороший вариант для тех, кто любит простор в помещении, ведь трубы скрыты от глаз.

Несмотря на массу преимуществ, водяной тёплый пол способен доставлять неудобства. Получить минимальную температуру нагрева возможно, если установить смесительный узел и подсоединить его к насосу для принудительной циркуляции воды в трубах. Устанавливают такие приборы только с разрешения ответственных органов, которые обладают полномочиями дать согласие или рекомендации. Перед тем, как купить водяной тёплый пол, стоит проконсультироваться с управляющей компанией или специалистами по монтажу.

Теплый пол от отопления. Как подключить теплый пол к отоплению в частном доме: 9 схем подключений с фото и видео инструкциями 01

Источник: https://domastroevo.ru/stati/chto-nuzhno-dlya-teplogo-pola-kak-vybrat-teplyy-pol-pod-laminat

Теплый пол от отопления в многоквартирном доме. Теплый пол от батареи центрального отопления в квартире – схемы, монтаж и первый запуск

При этом, наиболее популярным видом, как в частном доме, так и в квартире являются водяные тёплые полы, запитанные от батареи, а в ванной комнате не редко.

Преимущество тёплого пола перед батареями

В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.

Поэтому, ноги будут находиться в тепле, а голова в более прохладном пространстве, что полезно для здоровья.

Ещё один положительный момент такого отопления — экономия, теплопотери уменьшаются до 20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире, в сравнении с радиаторами, которые размещаются на стене.

Немаловажное значение играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не гоняют частицы пыли по помещению, как при радиаторном обогреве.

К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты. Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях.

Можно ли сделать теплый пол от батареи — законно подключение или нет?

В квартире многоэтажного дома обустроить тёплый водяной пол от батареи возможно, но потребуется решить ряд вопросов. Основной — получить разрешение на врезку в центральное отопление дома от теплосетей, так как это может сказаться на работе радиаторов у соседей. Кроме того, неправильно произведённые монтажные работы могут привести к аварийной ситуации, и затоплению квартиры снизу.

К сведению! Без наличия данного разрешения, установка тёплого пола будет незаконной, и при обнаружении такой врезки на вас будут наложены штрафные санкции.

Чтобы сохранить тепловой баланс в доме существует три законных варианта монтажа тёплого пола к радиатору:

  1. Если в квартире двухтрубная схема подключения батарей;
  2. При нахождении магистрали отопления в подвале дома, для жителей первого этажа, получить согласие на подсоединение отдельного ввода для подающего и обратного контура проще;
  3. при наличии верхней разводке на чердаке, легко получить такое разрешение для жителей последнего этажа.

Только в таких случаях, установка пола с обогревом в одной квартире не влияет на режим отопления во всем доме. Врезка в однотрубную конструкцию однозначно приведёт к нарушению гидравлического баланса, что скажется на работоспособности всей системы.

К сведению! При невозможности врезать пол с обогревом в магистраль напрямую, законно получить разрешение на установку водяного пола нельзя.

Схемы подключения

Для подключения тёплых полов существует несколько схем, которые рекомендуют использовать специалисты.

Водяной теплый пол схемы монтажа. Водяной теплый пол своими руками: схемы укладки, монтаж, стяжка, армирование

Водяной теплый пол схемы монтажа. Водяной теплый пол своими руками: схемы укладки, монтаж, стяжка, армирование

Сейчас мы рассмотрим условия при которых будет рационально монтировать тёплый пол, какие необходимые навыки вам потребуются, непосредственно сам процесс монтажа теплого пола.

Устройство тёплого пола.

Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как.подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.

Водяные системы полов бывают двух видов:

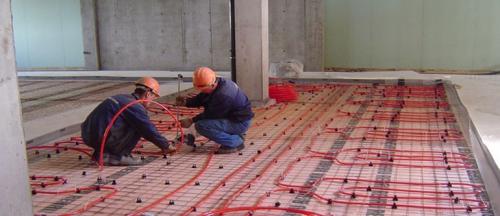

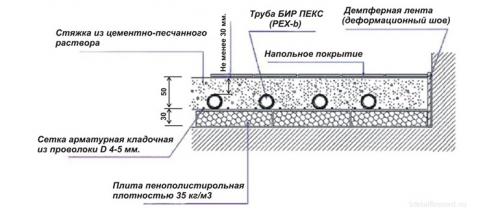

  • Бетонные (или мокрые)  теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.
  • Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.

Мы будем рассматривать монтаж тёплого водяного пола.Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.

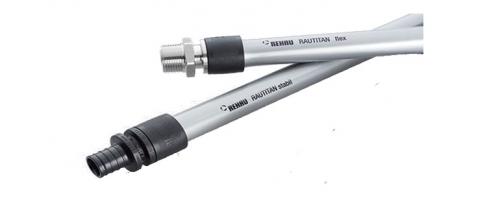

Какие трубы использовать для теплого водяного пола.

Водяной теплый пол схемы монтажа. Водяной теплый пол своими руками: схемы укладки, монтаж, стяжка, армирование

PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб. Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние.Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.

При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество.

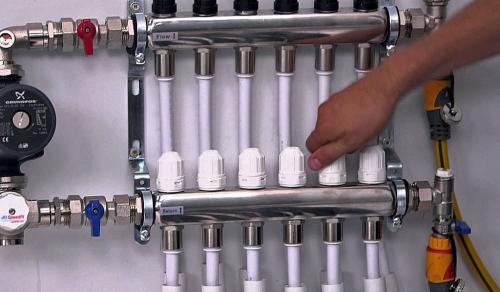

Коллекторный узел теплого пола.

Помимо труб для тёплого водяного пола, вам потребуется узел, отвечающий за распределение смеси для обогрева по трубам.

Водяной теплый пол схемы монтажа. Водяной теплый пол своими руками: схемы укладки, монтаж, стяжка, армирование

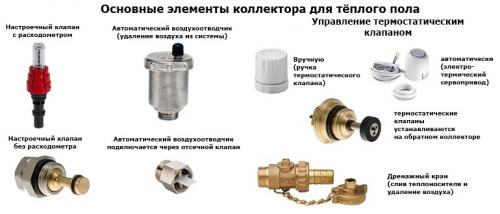

Основные элементы коллектора теплого пола

Составные части этого узла:

  • Настроечные клапаны с расходомером или без
  • Устройство для отвода воздуха (работающее в авто. режиме)
  • Коллекторы, имеющие клапаны балансировки
  • Вентили для прекращения подачи теплоносителя и устройство учёта расхода
  • Набор фитингов для присоединения отдельных частей
  • Кронштейны для фиксации
  • Так же необходим специальный коллекторный шкаф для размещения всех узлов устройства (обычно его располагают в какой либо нише)

Схемы укладки теплого водяного пола

Во избежании множества ошибок в процессе установки пола, до начала работ следует нарисовать для себя схему прокладки теплового контура. Так же, если в последствие потребуется ремонт, то вы значительно упростите себе задачу.

  1. Укладка теплого водяного пола «змейкой». Это самый простой способ укладки трубы. Главный недостаток этого способа — достаточно большая разница температур на концах контура (от 5 до 10 градусов). Это обусловлено тем, что теплоноситель, проходя по трубе от начала и до конца существенно остывает.
  2. Укладка теплого пола «улиткой». Способ значительно сложнее в укладке, чем «змейка». Но зато в итоге температура пола на всей поверхности пола будет практически одинаковой
  3. Комбинированный способ устройства теплых полов. Обычно края помещения выкладывают «змейкой», а основную часть «улиткой».

Для достижения приемлемого давления внутри труб следует соблюдать следующие правила:

  • Все используемые в работе трубы контура должны иметь одинаковую длину.
  • Один контур не должен выходить за границы одного помещения
  • Площадь пола помещения обогреваемого одним контуром составляет не более 40 кв.м.
  • В местах расположения мебели и сантехники контур не обязателен

Шаг укладки труб теплого пола.

Важный параметр — это «шаг» прокладки трубы. Его границы делают от 10 до 60 см. Это зависит от многих показателей:

  • При прокладке контура в помещениях со стенами выходящими на улицу, делают шаг от 10 до 15 см.
  • В помещениях без внешних стен, а так же в их центральной части делают шаг от 20 до 30 см.
  • В ванных, туалетах, банях и иных «прохладных» местах делают шаг 15 см. по всей площади

Как рассчитать длину труб для укладки теплого пола.

Для расчёта нужной длины труб контура теплого водяного пола нужно площадь обогреваемого помещения (кв.м.) поделить на шаг укладки (м). Так же надо добавить длину трубы до коллектора и размер изгибов.

Общая длина для труб диаметром 16 мм. от 70 до 90 м; для диаметра 17 мм, от 90 до 100 м; для диаметра 20 мм, около 120 м.

Пошаговое устройство теплого водяного пола.

    Водяной теплый пол схемы монтажа. Водяной теплый пол своими руками: схемы укладки, монтаж, стяжка, армирование

Источник: https://domastroevo.ru/novosti/uchimsya-delat-teplyy-pol-vodyanoy-svoimi-rukami-osobennosti-tehnicheskie-i-normativnye

Теплый пол от отопления в квартире. Как сделать теплый пол в квартире своими руками: 2 способа подключения

Как бы хорошо не грели батареи, полы не редко остаются холодными, особенно на первом этаже. Поэтому, встаёт вопрос — нужен ли тёплый пол в квартире, и способен ли он создать благоприятную атмосферу в помещении.

Мы поможем вам разобраться в этом вопросе. Рассмотрим все положительные и отрицательны стороны каждого вида греющих напольных систем, и выясним — какой лучше подходит для городских квартир.

А также расскажем, как сделать тёплые полы в квартире от центрального отопления своими руками без нарушения закона.

Преимущества теплых полов в квартире

Обустройство тёплых полов в квартире имеет немало преимуществ:

  • равномерный прогрев помещения — что создаёт комфортные условия;
  • обогрев осуществляется снизу — это оказывает положительное влияние на здоровье;
  • подходит для семей с детьми — они могут свободно перемещаться по полу;
  • не пересушивает воздух;
  • не портит интерьер и не приводит к уменьшению полезной площади в комнате;
  • имеет приемлемую цену;
  • можно произвести монтаж своими руками.

Кроме того, установка тёплых полов взамен стандартных радиаторов, приводит к уменьшению пылеобразования, так как отсутствует статическое напряжение.

Разновидности

Сегодня на рынке существует несколько видов тёплых полов, которые отличаются теплоносителем и способом монтажа.

Греющие полы бывают: водяные и электрические. Все они схоже тем, что нагревательный элемент размещается внутри «пирога».

Водяной

Водяной пол — уже по названию можно понять, что теплоносителем в нём выступает вода, которая перемещается по трубопроводу. Трубы заливаются стяжкой или укладываются настильным способом. Подключается он к центральному отоплению или к оборудованному котлу.

Чаще такая конструкция кладётся в частных домах, так как она имеет большой вес. Кроме того, чтобы подключать греющий водяной пол в квартире от центрального отопления многоквартирного дома, требуется разрешение.

Греющий кабель или маты

Источником тепла выступает нагревательный кабель. Он укладывается по полу в соответствии с запланированной схемой. Для таких систем используется резистивный или саморегулирующий провод. Если применяется первый вариант, то рекомендован двужильный, он не наносит вреда человеку.

При укладке кабельных мат, процесс значительно проще, так как кабель уже закреплён на сетке с необходимым шагом.

Инфракрасная плёнка

Инфракрасное отопление — тонкая плёнка с карбоновыми пластинами внутри. «Пирог» такого пола не имеет слоя цементной стяжки, поэтому греется быстро, но при выключении тепло держится недолго.

Устройство экономично и безопасно, работает от электричества. Отличается простотой укладки, кроме того, при выходе одной полосы из строя, весь пол продолжает работать. Недостаток — притягивает пыль.

Какой тип полов лучше выбрать для городской квартиры?

Выбирая модель тёплого пола для квартиры, нужно учесть плюсы каждой системы и конструктивные особенности помещения. Необходимо решить — он будет основным отоплением или дополнительным.

Водяная конструкция экологична и экономична при эксплуатации. Передача тепла осуществляется излучением, поэтому не образуются излишние положительные ионы — отсутствует электромагнитное поле.

Но её монтаж в квартире имеет свои сложности:

  1. Получение разрешения для обустройства системы в многоэтажном доме. Ведь, установка водяного обогрева в многоквартирнике опасна возможностью протечки, и затоплением соседей снизу, а так же может привести к понижению давления в общей системе дома. Кроме того, это существенно увеличит нагрузку на перекрытия.
  2. Требуется обустройство смесительного узла, а это не всегда возможно сделать в квартире.
  3. Во время ремонта общедомовой системы, шлак будет попадать в гидропол.
  4. При проведении ежегодных опрессовок, давление в системе будет превышать 6 Бар, а оборудование ТП (коллектор с расходомерами) имеет максимальное давление 6 Бар.
  5. Температура жидкости в системе отопления может доходить до 100 градусов, что негативно скажется на оборудование.

При выборе электрической системы (смотрите устройство, виды и схемы монтажа) , отсутствуют все ранее перечисленные проблемы: не требуется разрешение, нет риска протечек. Кроме того, такие конструкции менее трудозатратны, и стоимость их возведения ниже водяных. Но зато в процессе эксплуатации увеличиваются счета на электроэнергию.

Электрические полы кабельного вида залитого стяжкой имеют меньший вес, тем самым не оказывают большой нагрузки на перекрытия дома. Инфракрасная плёнка для квартиры подходит идеально. Её легко и быстро стелить, и она не занимает много полезной площади.

Подводя итог можно сказать, что для квартиры приобретение и установка электрического пола — более дешёвый вариант, а вот при эксплуатации — менее затратным является водяной.

Но с его монтажом в многоквартирнике, как уже говорилось выше, есть ряд проблем.

Источник: https://mebel-doma23.ru/novosti/teplyy-pol-ot-otopleniya-osobennosti-podklyucheniya-teplogo-pola-k-centralnomu-otopleniyu

Как сделать теплый пол от отопления в частном доме. Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

водяной теплый пол

Как сделать теплый пол от отопления в частном доме. Принципы проектирования теплого пола

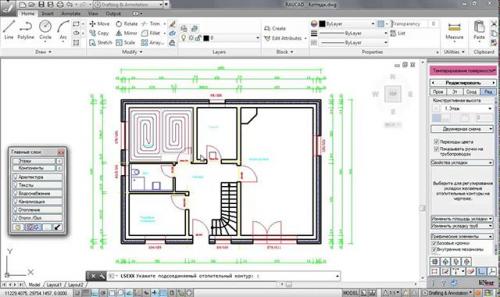

Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

  • В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
  • Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
  • В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
  • Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре . Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

  • Для трубы диаметром 16 мм максимальная длина 70—90 м.
  • Для трубы диаметром 17 мм – 90—100 м.
  • Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

Как сделать теплый пол от отопления в частном доме. Принципы проектирования теплого пола

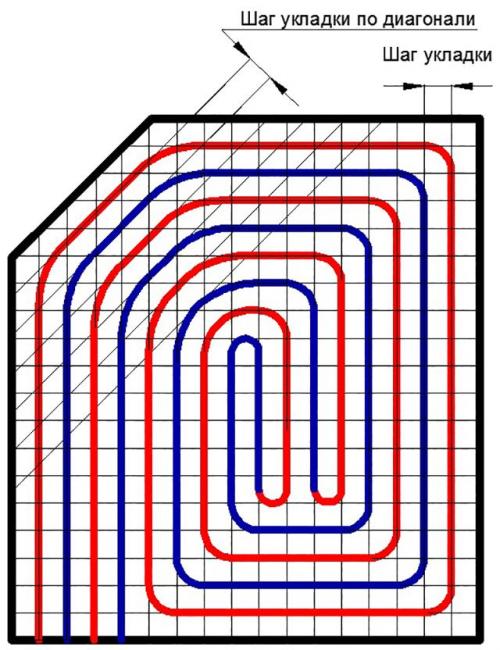

Графическое отображения шага раскладки трубы теплого пола

  • В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
  • В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
  • Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

  • Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

Как сделать теплый пол от отопления в частном доме. Принципы проектирования теплого пола

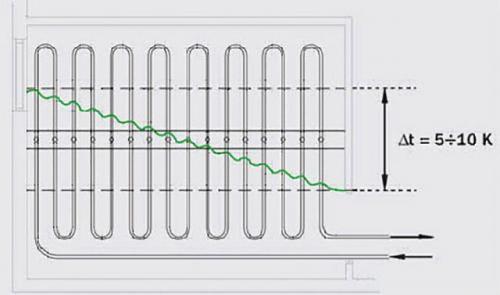

Укладка трубы теплого пола змейкой

  • Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

Теплый пол от отопления в частном доме. Теплый водяной пол от газового котла в доме — монтаж своими руками

Если вы решили сделать в доме своими руками теплый водяной пол от газового котла, обязательно изучите правила безопасности и все тонкости выбора материалов и монтажа, от которых зависит не только качество обогрева, но и спокойствие всей семьи.

Почему именно газ? Ответ прост – это наиболее выгодный вариант.

Предлагаем так же узнать как подключить водяной теплый пол к бойлеру .

Принцип работы теплого водяного пола от газового котла

Под водяным обогревающим полом подразумевается система из труб, по которой постоянно циркулирует горячая вода, нагревающаяся от носителя энергии. В данном случае – газового котла. В многоэтажных квартирах устанавливать такие конструкции нецелесообразно, так как это запрещено Законодательством, но в частном доме это оптимальный вариант.

Намного проще монтировать систему от централизованного отопления, но это неудобно – придется ждать отопительного сезона. Газовой системой можно пользоваться круглогодично.

Газовый котел – специализированный агрегат, производящий нагрев воды и охлаждение жидкости посредством природного газа. Система оснащается узлом смешивания теплоносителя, который имеет коллектор, термостатический смеситель и насос, благодаря чему поддерживается необходимый температурный режим. Горячая вода движется по контурам.

Подготовительные мероприятия

Перед тем, как начать монтаж теплого водяного пола, подготовьте инструменты, материалы, помещение, сделайте определенные расчеты, составьте схематический план системы, а так же составьте проект и получите все необходимые разрешения от газовой службы.

Требования к помещению

Газовые котлы относятся к взрывоопасному оборудованию, поэтому придется придерживаться основных нормативов к помещению, которые обеспечивают безопасную эксплуатацию:

  • минимальная высота потолка – 2,5 м;
  • нельзя устанавливать котел так, чтобы он касался других предметов мебели – соблюдайте дистанцию со всех сторон в 50-70 см;
  • стены в комнате с газовым котлом должны быть огнестойкими (сделать отделку несгораемыми материалами);
  • обязательно устанавливается вентиляционная система;
  • минимальная площадь помещения – 4 кв. м;
  • в комнате устанавливают контур заземления;
  • в зависимости от мощности котла подбирается сечение дымохода;
  • дверь в помещение должна иметь ширину в 80-100 см;
  • в комнате должен быть выход к центральному газопроводу и источнику водоснабжения;
  • обязательно наличие трубопровода с холодной водой.

При наличии центрального водопровода отпадает необходимость использования насоса. Это значительно экономит семейный бюджет. Для подключения системы водяного пола требуется коллекторный распределительный узел.

Проведение расчетов и создание проекта

Проектирование является важным этапом. В первую очередь создается схема дома с комнатами, где будут располагаться трубы (со временем люди забывают точное расположение системы, а план позволит её увидеть). Обязательно продумайте, где будет устанавливаться мебель, так как в этих местах трубы не прокладываются.

Есть и другие нюансы, которых надо придерживаться:

  • один контур не должен превышать длину в 100 м, так как снижается эффективность обогрева;
  • длина всех контуров должна быть примерно одинаковой (допускается расхождение в 10-15 м);
  • от стен отступают на 28-35 см;
  • расстояние между трубами – 10-20 см (при суровых климатических условиях должен быть минимальный показатель).

Один из важнейших моментов – проведение всех расчетов. С такой задачей справиться самостоятельно сложно, поэтому данную процедуру лучше доверить профессионалам.

Рассчитать количество труб можно следующим образом: L = S / N * 1,1 , где L – длина труб, S – площадь помещения, N – длина шага, 1,1 – 10% запаса для разворотов трубы.

К примеру:

  1. S = 50 кв. м.
  2. N = 0,2 м.
  3. 50/0,2*1,1 = 275 м.

В этой цифре не забудьте прибавить расстояние до коллектора, умноженное на 2, так как проходит 2 трубы (к коллектору подающему и обратному). Обязательно учитываются теплопотери, ширина стен, используемый материал для напольного покрытия и т. д.

Пример схемы расположения водяного пола:

Немаловажно продумать способ устройства труб. В основном применяется 3 метода:

  1. Змейка представляет собой петлеобразную систему, которая охватывает всю площадь. Петли располагаются от стены до стены, но горячая вода проходит только по одной стороне.
  2. Двойная змейка отличается от обычной тем, что горячие трубы располагаются по всей комнате.
  3. Улитка или спираль – оптимальный вариант для частного дома, так как обогревается вся площадь.
