Еще лет 30-50 назад распашные ворота для частных домовладений представляли собой простейшие конструкции. Две створки по размеру фиксировались на металлические штыри-засовы, входящие в упоры в асфальте или проложенном на уровне земли бетонном столбе. Калитку для людей приходилось изготавливать и устанавливать отдельно. Собранные из доступных материалов, они часто не сочетались между собой, внося диссонанс в эстетику участка.

Но, прогресс не стоит на месте. Конструкции ворот совершенствовались, становясь более удобными и функциональными. Так, в последние несколько лет все большую популярность приобретают распашные ворота с встроенной в них калиткой. Такие изделия стоят дешевле, чем раздельные варианты, более просты в монтаже и комфортны в эксплуатации.

Кроме металлических или качественных деревянных входных дверей в дом, частные дачи, особняки, коттеджи обязательно огораживаются забором. Он визуально обозначает границы частной территории, повышает безопасность и обеспечивает приватность жизни владельцев. Чаще всего хозяева предпочитают устанавливать конструкции из металлопрофиля, дополненные кирпичом, бетоном, металлическими трубами или металлопрокатом.

К такому забору лучше всего подойдут ворота из разных типов металла. Распашные металлические ворота с калиткой можно приобрести в готовом виде, или создать своими руками. Главное – правильно выбрать материалы и соблюсти технологии изготовления и монтажа.

Связанные вопросы и ответы:

Какие материалы необходимы для изготовления металлических распашных ворот с калиткой

Распашные загородные ворота достаточно лёгкие в устройстве, поэтому для них подойдёт недорогая, но прочная стальная труба.

• Для прочных опор рекомендуется брать профиль с определённым сечением 100х100 мм;
• Для устройства рам и каркаса необходимо использовать трубу с сечением 40х40 мм или 50х50 мм;
• Для сваривания перемычек или решётки подойдёт стальной прут или куски труб с сечением 40х20 мм.

  Сваренные ворота из профильной трубы

Из профилированной трубы можно сделать несколько типов ворот:

• Ажурные;
• Решётчатые;
• Кованые;
• С обшивкой из профилированного листа;
• С обшивкой из деревянной доски.

Если у вас ещё совсем мало опыта в сварочных работах, то лучше всего сделать распашные ворота из надёжной металлической профильной трубы и стального прута. Точные расчёты необходимы для того чтобы приобрести необходимое количество требуемого материала. Если вы хотите устанавливать современное автоматическое управление, то его также необходимо включить в расходы.

Конструкция должна быть достаточно удобной для ежедневного пользования машиной. Минимальный проём рекомендуется делать не менее 3 метров для того, чтобы легковой или даже грузопассажирский автомобиль без проблем мог выезжать на улицу и заезжать обратно. По высоте каркас ворот должен быть не менее 1,6 метра, но обычно владельцы домов предпочитают делать ворота, а также и забор не менее 2 метров. Ширина калитки также должна быть оптимальной для того, чтобы человек любой комплекции мог свободно проходить в неё. Это может быть калитка шириной от 0,75 до 1 метра.

Распашные ворота из профильной трубы с коваными элементами

Для изготовления загородных ворот нам понадобятся:

• Петли (мощные);
• Декоративные элементы ковки;
• Прочный замок;
• Грунтовка для металла;
• Саморезы;
• Краска;
• Цемент, песок, бутовый камень.
• Сварочный аппарат;

• Набор электродов;
• Мощная дрель;
• Болгарка (углошлифовальная машинка);
• Кисточка;
• Строительный уголок;
• Строительный уровень;
• Отрезной и шлифовальный круг; .

Какие инструменты требуются для сборки металлических ворот с калиткой

Для защиты частной территории от непрошеных гостей, бродячих животных и просто любопытных глаз нужен глухой забор. Естественно, у такого ограждения должен быть вход – калитка. Если у вас есть автомобиль, и вы привыкли на нем ездить на дачу, предусмотрите также въезд для машины. Металлические ворота с калиткой обеспечат условия для беспрепятственного въезда во двор и выезда с него, дадут гарантию максимальной безопасности для всех жителей. Ранее железные ограды преимущественно обшивали листами металла толщиной 3-5 мм, теперь для этих целей все чаще применяют профнастил – материал простой в работе и недорогой.

В зависимости от используемого способа открывания металлические и деревянные ворота могут относиться к одной из двух групп – откатной или распашной.

Калитка делается отдельно стоящей (находится рядом с оградой) и встроенной (монтируется в заборе). Вы можете покупать готовые ворота из профлиста, заказывать их изготовление по индивидуальным параметрам или выполнять все работы самостоятельно. Последний вариант не представляет особых сложностей в выполнении и позволяет экономить деньги.

Самой простой в изготовлении является распашная конструкция – давайте разберемся, как делать такие ворота самостоятельно. Профлист привлекательно выглядит, имеет доступную стоимость и при этом является долговечным – получается оптимальный вариант облицовки. Также в данном обзоре будет рассмотрено два основных способа обустройства калитки.

Как измерить площадь для установки металлических распашных ворот с калиткой

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

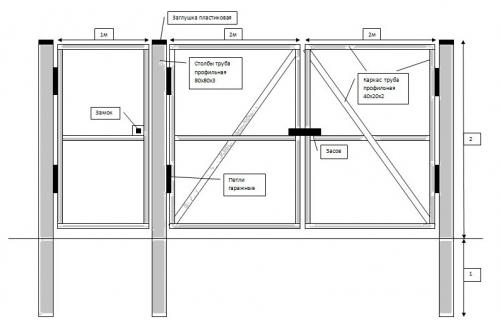

Схемы ворот и калитки из профнастила с параллельным каркасом

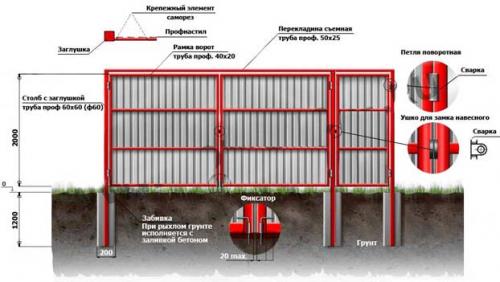

1. Перед нами «классический » и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

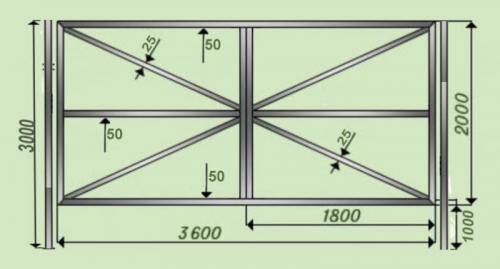

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

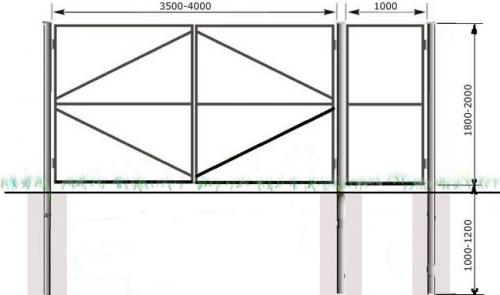

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника ( с ).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

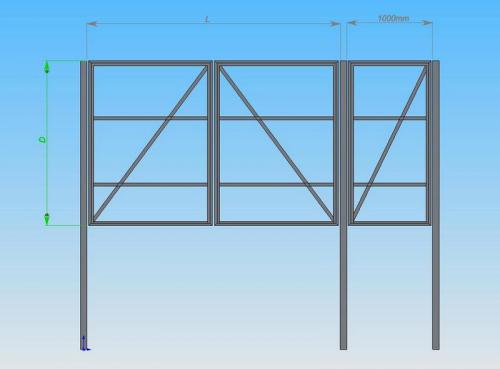

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

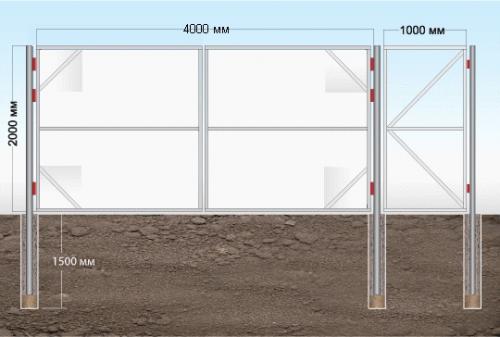

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

Какие шаги необходимы для сборки каркаса металлических ворот

Схема или чертеж распашных ворот необходим для упрощения
расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

• с одной большой створкой (одностворчатые) . Недостатком
  способа можно считать то, что нужно много места для маневра ворот, а также их
  большую парусность. Уменьшение парусности за счет дополнительных деталей
  каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к
  перекосу створки. Этот способ годится только для ворот с небольшой шириной
  проема или для устройства калитки;

• с двумя створками (двухстворчатые) . Исключаются все
  описанные выше недостатки, но возрастает стоимость изготовления за счет
  добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с
  разными по ширине створками. У двустворчатых распашных ворот есть преимущество,
  они более устойчивы к ветровой нагрузке.

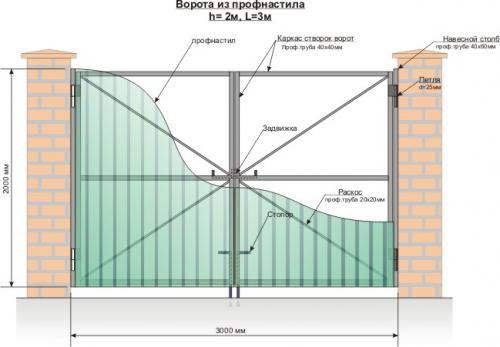

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастила

Схема распашных ворот из профнастила с размерами

• общую ширину проема. Понадобится в случае необходимости
  сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

• ширину каждой створки;

• количество, ширину стоек и глубину укапывания стоек;

• конфигурацию каркаса с указанием ширины составляющих его
  элементов;

• месторасположение и ширину калитки. Это важный аспект.

Как прикрепить калитку к основной конструкции ворот

Подготовив инструменты, можно переходить к приобретению материалов для изготовления калитки. А подсчитать, сколько и чего потребуется, будет несложно по заранее составленному чертежу-проекту.

Как правило, большинство мастеров придерживается стандартных размеров калитки – так, ее ширина обычно составляет 1000÷1100 мм, а высота – 2000 мм. Однако, параметр высоты створки можно выбрать произвольно, ориентируясь на высоту ворот и забора. К тому же существуют разные конструкции каркаса калитки, от этого будет зависеть и количество материала, приобретаемого для ее изготовления.

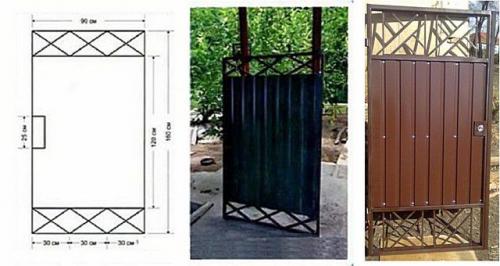

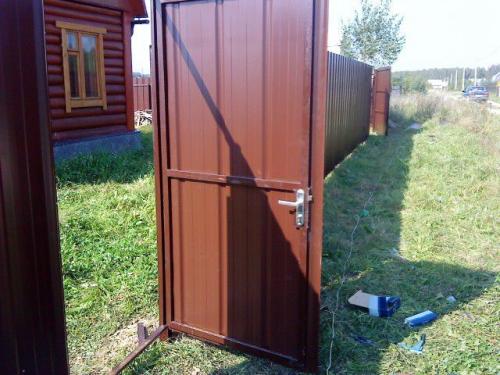

Самый, пожалуй, простой вариант – сплошная створка калитки из профилированного листа

Так, дверца калитки может быть сплошной, то есть полностью закрытой листом профнастила.

Сплошной лист закрывает только центральную часть калитки, а сверху и снизу сварены решетки

Некоторые же самодеятельные мастера выбирают индивидуальные конструкции, имеющие горизонтальные или вертикальные проемы, которые закрываются решетками, сваренными из арматурных прутьев, из квадратов или полос металла.

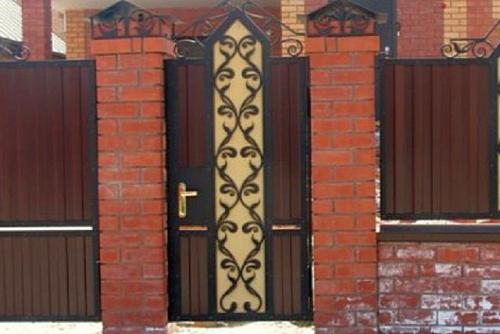

Центральная вертикальная вставка, контрастирующая с основным покрытием, красиво выделяет калитку на общем фоне ограждения

Получается весьма оригинально, когда металлический профильный лист комбинируется с другими материалами — это может быть поликарбонат, дерево или пластик.

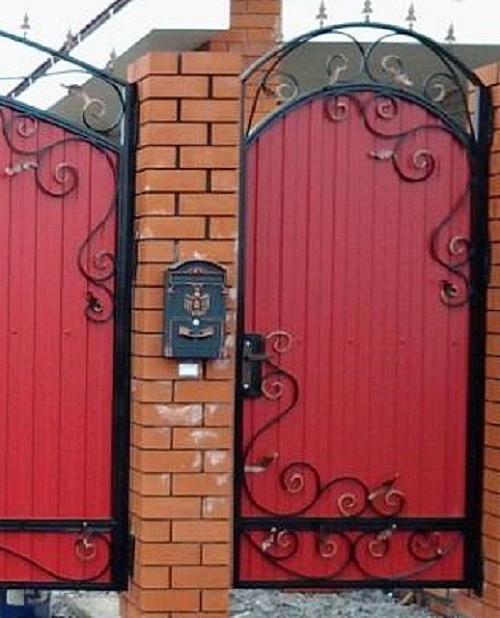

Кованые вставки – это и украшение калики, и одновременно – усиление ее каркаса

Еще один вариант конструкции — это сочетание профнастила со вставками из кованых элементов, которые не только делают конструкцию декоративной, но и придают ей дополнительную жесткость.

Каркас калитки тоже можно сделать по-разному, главное – чтобы он был жестким и идеально ровным. Жесткость конструкции достигается горизонтальными перемычками (лагами) и диагональными вставками (ребрами жесткости). Последние могут проходить через всю конструкцию каркаса, или же пересекать каждый из его сегментов, на которые он разделен поперечинами.

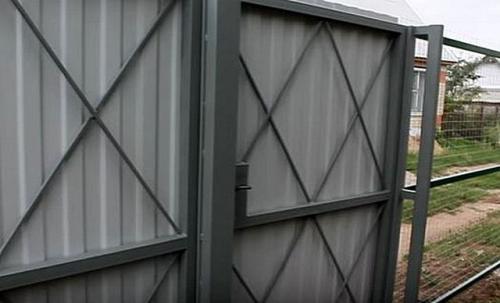

Каркас усилен диагональной решеткой, сваренной из арматурных прутьев

Здесь же можно привести пример ребер жесткости, которые изготавливаются из арматурных прутьев, которые монтируются в виде решетки. Такие ребра привариваются к внутренним поверхностям труб каркаса, который должен обязательно иметь горизонтальную поперечину, которая свяжет между собой вертикальные стойки конструкции, снимая с них нагрузку. Такая решетка сделает калитку или ворота более прочными, так как металлический профилированный лист имеет небольшую толщину и легко сминается даже от сильного удара рукой.

И все же для примера давайте рассмотрим наиболее простую и распространенную конструкцию калитки из профнастила на металлическом каркасе.

Какие типы замков подходят для металлических ворот с калиткой

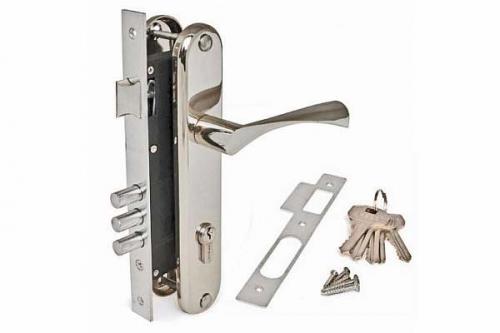

Замок врезной для калитки уличный с ручкой чаще всего устанавливают в деревянные и железные полотна двери. Этот вид запорных устройств отличается по степени защиты, конструкции системы и предназначению.

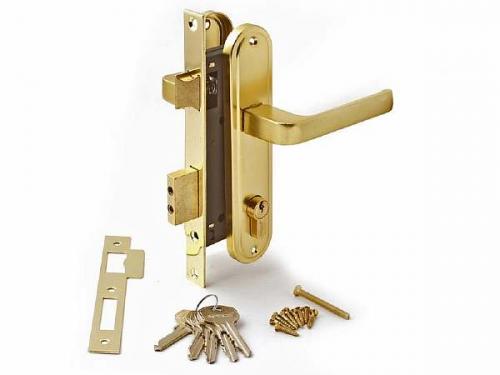

Врезной цилиндрический вариант

Для железных дверей применяют врезной замок с разной установкой секрета:

• сувальдный;
• цилиндрический;
• кодовый;
• ригельный:
• дисковый.

Цилиндрические замки называют так из-за рабочих элементов.

Личинка сделана в виде цилиндра, где находятся пины. Во время поворота ключа они устанавливаются на определенную высоту.

Всепогодная врезная конструкция

Если степень секретности высокая, отмычкой взломать запорное устройство сложно. Например, хороший секретный замок имеет более 20 тыс. комбинаций.

Однако от высверливания лучше всего установить бронированную накладку. Эти уличные замки дешевые, подлежат ремонту, который чаще всего состоит в установке новых личинок.

Дисковые замки на ворота и калитки – это подвид цилиндровых устройств. Но в этом оборудовании ключом устанавливается расположение не пинов, а дисков, которые находятся в сердечнике.

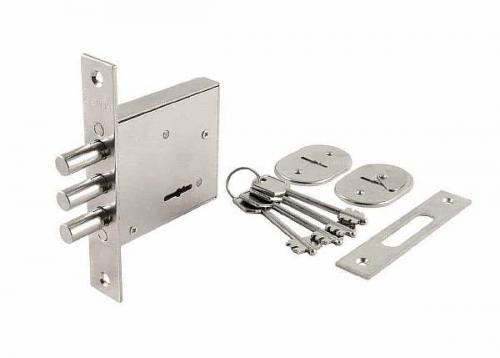

Сувальдный вид врезного механизма

В сувальдных замках принцип работы запорной конструкции основан на передвижении нескольких пластинок (сувальд). Под воздействием ключа они выставляются в какую-либо комбинацию.

Устройства этого вида хорошо защищены от взлома. Уровень защиты от проникновения определяется прочностью ригелей и материалом корпуса. Чаще всего изделия изготавливаются из закаленного металла или алюминиевого сплава.

Какой запор выбрать и поставить на створку на улице

Принцип работы основан не на повороте ключа, механизм приходит в действие во время его поступательного движения. Ключи к этим конструкциям большие по размеру, что является недостатком при эксплуатации.

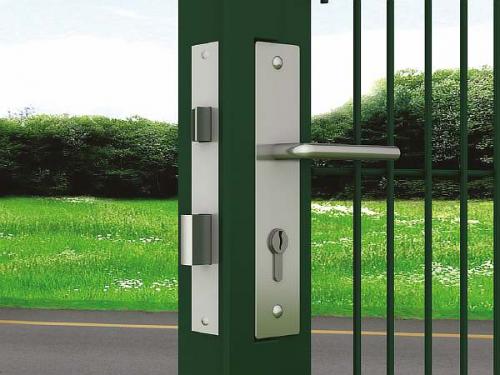

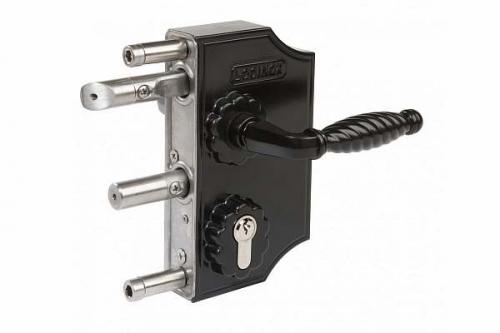

На фото ниже изображен врезной замок на воротную дверь с ручкой.

Как обеспечить уровень и правильное выравнивание ворот во время установки
