Пошаговая инструкция: как сварить гаражные ворота своими руками

Пошаговая инструкция: как сварить гаражные ворота своими руками

Гаражные ворота — это важная часть любого гаража, обеспечивающая безопасность, защиту от непогоды и эстетическую привлекательность. Сварить гаражные ворота своими руками — задача, которая под силу даже тем, кто не имеет большого опыта в металлообработке. В этой статье мы расскажем вам, как сделать это шаг за шагом.

Необходимые материалы и инструменты

Для начала вам понадобятся следующие материалы и инструменты:

Материал	Описание
Профильная труба	Для каркаса ворот (обычно используется труба сечением 40x40 мм или 50x50 мм).
Стальная полоса	Для укрепления и создания рамы.
Сетка или листовой металл	Для заполнения проема (в зависимости от типа ворот).
Петли	Для крепления дверей к столбам.
Замок	Для надежной фиксации ворот.
Сварочный аппарат	Для сварки металлических деталей.
Молоток и зубило	Для удаления шлака после сварки.
Измерительные инструменты	Угольник, рулетка, уровень.

Пошаговая инструкция

Шаг 1: Подготовка материалов

Перед началом работ убедитесь, что все материалы соответствуют вашему проекту. Проверьте наличие всех необходимых деталей и инструментов. Если вы только начинаете, рекомендуется сделать подробный чертеж будущих ворот.

Шаг 2: Сварка каркаса

Начните с создания каркаса ворот. Для этого возьмите профильную труба и сварите ее в форме прямоугольника. Убедитесь, что углы ровные и каркас устойчив.

Шаг 3: Укрепление каркаса

Для придания дополнительной прочности добавьте стальную полосу по диагоналям и в средней части каркаса. Это предотвратит деформацию ворот под ветровой нагрузкой.

Шаг 4: Заполнение проема

Если вы делаете распашные ворота, заполните проем сеткой или листовым металлом. Для секционных ворот можно использовать отдельные панели.

Шаг 5: Крепление петель и замка

Прикрепите петли к дверям и столбам. Убедитесь, что они надежно закреплены. Затем установите замок в удобном месте.

Шаг 6: Окрашивание

После завершения сварки и сборки ворот нанесите на них антикоррозийное покрытие и покрасьте их в желаемый цвет.

Полезные советы

• Используйте качественные материалы для обеспечения долговечности ворот.
• Не забывайте о безопасности при сварке — используйте защитную маску и перчатки.
• Если вы новичок, рекомендуется попрактиковаться в сварке на ненужных деталей.

Часто задаваемые вопросы

Вот ответы на некоторые из наиболее распространенных вопросов:

Вопрос	Ответ
Могу ли я использовать другие виды металла?	Да, но профильная труба наиболее подходит для каркаса.
Сколько времени занимает изготовление ворот?	Это зависит от сложности проекта, но в среднем 2-3 дня.
Могу ли я добавить автоматическое открывание?	Да, но это требует дополнительных знаний и оборудования.

Связанные вопросы и ответы:

Какие инструменты и материалы мне понадобятся для сварки гаражных ворот

физические и химические свойства металла. выбор способа сварки, сварочного оборудования, сварочных материалов. основные виды швов. контроль качества шва. выбор диаметра электрода. параметры режима дуговой сварки. марки электродной проволоки для стержней.

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

Министерство образования и науки Пермского края

Государственное Бюджетное профессиональное образовательное учреждение

«Западно-Уральский технологический техникум»

Письменная экзаменационная работа

Тема: «Сварка гаражных ворот»

Выполнил:

Корчагин Александр Вадимович

Профессия: 150709.02 сварщик/электросварочные

и газосварочные работы

Руководитель:

Попова Лидия Семеновна.

«К защите допущен»:

Зам.директора по УПР

Бакшаева Людмила Александровна

г. Краснокамск

Введение

Сваркой называется процесс получения неразъемного соединения материалов путем местного нагрева свариваемых кромок деталей пластического или расплавленного состояния.

Сварка может быть выполнена с применением или без применения механического сжатия свариваемых деталей.

Прочность сварного соединения обеспечивается атомными или молекулярными связями. Важное значение имеет при этом взаимная диффузия атомов свариваемых материалов.

Современная сварочная техника располагает большим разнообразием способов сварки. Наибольшее распространение получила электрическая дуговая сварка, при которой местный нагрев свариваемых кромок осуществляется теплом электрической дуги.

Явление электрического дугового разряда впервые было открыто в 1802г. Русским ученым, профессором физики Петербургской медико-хирургической академии Василием Владимировичем Петровым. В своих трудах он не только описал явление электрической дуги, но и предсказал возможность использования тепла, выделяемого дугой, для плавления металлов. Таким образом, В.В Петров первым указал на возможность электрической плавки металлов. Однако это открытие не нашло практического применения и развития в условиях низкого уровня техники.

Только спустя 80 лет, в 1882г. талантливый русский изобретатель Николай Николаевич Бернардос разработал и предложил практический способ использования электрической дуги для сварки металлов. По этому способу сварка производилась электрической дугой, возбуждаемой между угольным электродом и изделием.

Несколько позже, в 1888г. Русский инженер-изобретатель Н.Г. Славянов разработал способ сварки при помощи металлического электрода. Этот способ в настоящее время широко применяется в сварочном производстве. Кроме того, Н.Н Бернардос и Н.Г. Славянов разработали также основные положения и других методов сварки: с несколькими электродами, в среде защитных газов, контактной сварки.

Цель: спроектировать гаражные ворота

Для выполнения данной цели я поставил задачи:

1. Произвести замеры

2. Подобрать материал

3. Сделать чертеж

4. Соблюдать технологию сварки

5. Выполнить экономическую часть

6. Отметить положительные и отрицательные стороны работы

1. Краткое описание изделия

Краткое описание конструкции гаражных распашных ворот

Cамый простой вариант.

Стандартные гаражные ворота: размер 2500х2000 , рама выполняется из профиля 40х40 и 40х25, каркас створок 40х25, зашивается листом толщиной 1,5-1,7мм, возможно использование листа 3мм, стандартная установка подразумевает крепеж рамы в проеме посредством 6 стержней по боковым стойкам рамы.

Также в стандартную комплектацию входит два вертикальных засова и уши под навесной замок. Каждая створка имеет два петельных навеса.

Ворота могут быть выполнены любого нужного Вам размера и комплектации.

Для тех, кто относится к защите своего "железного коня" более серьезно, рассмотрим варианты по улучшению конструкции, в целях повышения защитных и потребительских свойств ворот.

Как правильно измерить проем для гаражных ворот

Перед покупкой секционных ворот необходимо правильно снять размеры проема гаража, потому что без них возможны проблемы при монтаже и эксплуатации. Так же важно определить наличие проблем, учесть архитектурные недостатки и составить план их устранения.

Базовые параметры проема

Обозначение и расшифровка параметров:

• H (высота) – расстояние от порога до верхней точки проема (в свету);
• A (ширина) – расстояние от левой стенки проема до правой (в свету);
• a1 (правый заплечик) – расстояние от правого края проема до правой стены;
• a2 (левый заплечик) – расстояние от края проема до левой стены;
• h (притолока) – расстояние от верхней точки проема до потолка;
• L (глубина помещения) – расстояние от проема (притолоки) до задней стены гаража.

Безупречно спроектированных проемов не бывает, поэтому замеры необходимо снимать в 3–4 точках. Например,1–2 раза в центральной части, затем от правого и от левого угла. При этом опираться нужно на наибольший показатель.

Важно, чтобы при снятии промеров притолока была расположена в одной плоскости с левым и правым заплечиками, так как при монтаже конструкции изнутри, придется опираться именно на эти параметры.

При снятии промеров желательно отталкиваться от уровня основного (чистового) пола. Если помещение на стадии строительства, то нужно высчитать будущий уровень пола и проставить отметку на стенах проема.

Так же важно учитывать наличие коммуникаций и архитектурных особенностей. Например, вентиляцию, потолочные балки и перемычки, колоны, трубы отопления, выступы, неровности на стенах и прочие возможные препятствия. Это нужно для определения свободного пространства для поднятия секций при открывании воротной конструкции.

Еще один важный нюанс – это наличие свободного места под крепление конструкции в области притолоки и заплечиков. Возможно, придется изменить имеющиеся параметры для правильного монтажа ворот. Например, расширить, поднять или заузить проем, чтобы подогнать притолоку и заплечики под нужные размеры.

Но важно учитывать, что все полученные замеры проема придется сравнивать с расчетными параметрами готовой секционной конструкции, которые требуются при монтаже.

Как правильно замерить притолоку

Довольно редко в гаражах встречаются идеальные стены, потолок, отсутствие наружных коммуникаций. Обычно в строении есть одна или более архитектурных особенностей, которые необходимо брать во внимание при снятии замеров.

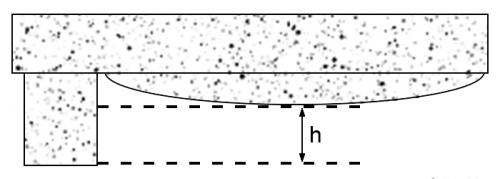

• Выпуклый бетонный потолок. В большинстве строений из монолитных бетонных блоков поверхность потолка далека от идеально ровной плоскости. Поэтому при наличии выпуклостей нужно ориентироваться на нижние точки. При этом выбоины и ниши не учитываются.

• Понижение уровня потолка от проема до задней стены. Нужно замерить высоту от верхнего до нижнего края проема, прибавить к ней 70 см. Затем отметить точку на потолке гаража, удаленную от проема на это расстояние и измерить высоту. Этот замер будет считаться уровнем потолка в помещении.

• Притолока ниже 11 см. Длину притолоки можно увеличить за счет высоты проема. Для этого подойдет брус или металлический профиль, а сверху задекорировать панелью или гипсокартоном. При установке потолочного привода высота притолоки должна быть от 15 см.

• Наличие на потолке второй перемычки. Вторая перемычка будет мешать полному открытию секционных ворот. Для того чтобы это не произошло, необходимо брать за уровень потолка нижнюю точку перемычки.

• Невертикальная притолока. При таком варианте во время замеров учитывается точка окончания вертикальной части. Важно не забывать, что заплечики и притолока должны располагаться в одной плоскости.

• Неравномерная по высоте притолока. В некоторых строениях притолока расположена в одной плоскости с заплечиками, но имеет неравномерную высоту. Этот недостаток легко устранить с помощью металлопрофиля, деревянного бруса и панелей (то же самое относится и к заплечикам).

• Трубы,расположенные на притолоке. Поверхностные (наружные) коммуникации довольно частое явление в гаражах. Обычно их невозможно демонтировать или перенести. Поэтому уровень потолка отсчитывают от нижней точки коммуникаций.

• Скошенная притолока по ширине проема. Если потолок в строении спроектирован со скосом по ширине гаража, то его высоту отмеряют по точке, удаленной от края воротного проема на 10 см.

• Потолок из плит перекрытий с выступающими ребрами жесткости. В этом случае за уровень принимают нижнюю точку ребер. А при заказе секционных ворот учитывают, что потребуется много монтажного уголка для фиксации горизонтальных направляющих.

• По потолку проходят воздуховоды, вентиляционные короба или трубы вентиляции. Вентиляционные короба и трубы нельзя оставлять без внимания, так как они будут препятствовать свободному подъему ворот. Поэтому при расчете уровня потолка учитывают нижнюю точку подвесных коммуникаций.

Какой тип металлопроката лучше использовать для каркаса ворот

Существуют два вида конструкций для въезда автомобиля:

• распашные;
• раздвижные.

Распашные ворота из профнастила представляют собой широкие высотой в 2 метра двери, открывающие по радиусу относительно столбов, к которым они прикреплены. Одним из преимуществ таких конструкций является простой монтаж. Не нужно звать специалиста, чтобы приварить петли к столбам и к профлисту в раме. А затем надеть их. Из недостатков отмечают:

• создание помех проезжающим мимо машинам, если врата открываются наружу;
• невозможность распахнуть полностью конструкции при обильно выпавшем снеге. Придется откапывать изделия из профлиста и расчищать землю по радиусу их открытия.

В северных регионах с сильными снегопадами рекомендуется устанавливать раздвижные врата.

Раздвижные или откатные конструкции имеют больше преимуществ и представляют из себя профильные листы из оцинкованного металла в рамке на колесиках, стоящих на рельсах. Они нуждаются в свободном пространстве вдоль забора, однако не мешают проезжающему мимо автотранспорту и не скрадывают землю внутри участка. К плюсам относят автоматическое управление.

Из недостатков таких конструкций отмечают сложность монтажа. Владельцу придется звать специалистов для установки этих изделий. К минусам относится особый уход за ними во время эксплуатации, денежные затраты на монтаж и во время использования. Раз в год необходимо вызывать специалистов для проверки автоматизированной системы и профилактики от коррозии рельсовых направляющих, колесиков на рамке и других устройств, используемых в подобных конструкциях.

Как собрать каркас гаражных ворот из профильной трубы

Основой механизма крепления гаражных ворот являются опорные петли, посредством которых производится навешивание полотна на каркасное основание. При этом только грамотно проведённые сварочные операции позволяют произвести качественную навеску полотна ворот и обеспечивают безопасность их эксплуатации. В этой статье мы рассмотрим, как приварить петли на гаражных воротах.

Гаражные петли

По своей форме петли для ворот могут иметь самое различное исполнение. В практике гаражного строительства наиболее часто используются петли различных форм:

• цилиндрические;
• квадратные;
• шестигранные.

Петли цилиндрической формы, несмотря на свой не совсем привычный вид, привариваются к основанию значительно проще, чем любые другие. Именно поэтому мы и выберем их в качестве предмета рассмотрения в нашей статье. Для удобства работы с такими петлями к ним сначала привариваются металлические «ушки», размер и форма которых выбираются исходя из габаритов и общего веса ворот, а также с учётом их декоративных качеств.

Петли с шариком

Обратите внимание! Для повышения эксплуатационного ресурса (за счёт улучшения скольжения) желательно выбрать петли с опорой на вставленный внутрь шарик, используемый в качестве подшипника. Вначале необходимо тщательно выверить все установочные размеры конструкции, обеспечивающие размещение полотна в каркасной обвязке с зазором не более двух мм

Только после этого можно приступить к разметке мест приваривания петель на самом полотне и каркасе. При этом необходимо обеспечить точную выверку посадочных мест петель, которые после их приварки должны располагаться строго на одной осевой линии

Вначале необходимо тщательно выверить все установочные размеры конструкции, обеспечивающие размещение полотна в каркасной обвязке с зазором не более двух мм. Только после этого можно приступить к разметке мест приваривания петель на самом полотне и каркасе. При этом необходимо обеспечить точную выверку посадочных мест петель, которые после их приварки должны располагаться строго на одной осевой линии.

Для исключения несанкционированного снятия ворот петли должны привариваться навстречу друг другу или же оснащаться специальным упором, препятствующим этому.

Какие сварочные технологии лучше применять для изготовления ворот

Проржавевшие ворота уже давно стали настоящей проблемой для владельцев придомовых территорий. Однако данная проблема стала решаемой с появлением грунт-эмалей 3 в 1 для внутренних и наружных работ.

Данные средства обладают тройным действием:

• удаляют ржавчину;
• наносяти окрашивают;
• защищают от дальнейшего образования коррозии.

В случае отшелушивания на воротах старой краски облезлые участки сперва необходимо обработать наждачкой, а уже потом наносить трёхкомпонентные грунт-эмали.

Трудность удаления ржавчины

Когда встает вопрос о покраске железных вопрос, возникает существенная трудность, связанная с удалением ржавчины, поскольку данный процесс занимает большую часть по ремонту железных ворот.

Особенности:

1. В существующих руководствах по удалению коррозии предлагается следующая последовательность действий:
   • Удалить ржавчину и окалину.
   • Обезжирить поверхность.
   • Грунтовать и красить металлическую поверхность.
2. Полное удаление ржавчины является невозможным, особенно на кованых изделиях сложной формы.
3. Если ржавчина не была тщательно удалена, а плохо подготовленная поверхность окрашивалась обычной краской, то в скором времени краска начинает отслаиваться, а поверхность продолжает активно ржаветь.
4. Одним из самых неприятных свойств ржавчины является провоцирование ей дальнейшего окисления железа.

Настоящим прорывом в борьбе со ржавчиной стало создание специальных химических соединений в виде:

• модификатора ржавчины, который меняет химическую формулу соединения, реагируя со ржавчиной. Таким образом, за счет удаления катализатора, замедляется процесс окисления.
• ингибитора ржавчины, который препятствует возникновению ржавчины.

Краска по ржавчине имеет в своем составе данные химические соединения, а также обладает эпоксидными соединениями, направленными на создание прочного защитного слоя.

Имеется несколько разновидностей красок по ржавчине : В двух упаковках Содержимое двух упаковок следует приготовить отдельно, а потом все соединить и сразу наносить на поверхность. Недостаток данных видов красок заключался в невозможности их хранения в готовом виде. В одной упаковке Данные краски пользуются наибольшим спросом в силу их практичности и доступности. Продукция под брендом Hammerite считается одним из старейших и лучших на российском рынке продуктов. Краски по металлу Hammerite 3 в 1 прослужат долго и сохранят ваши ворота в идеальном состоянии без ржавчины.

Источник: https://domastroevo.ru/novosti/svarim-vorota-s-kalitkoy-sami-poshagovaya-instrukciya-dlya-nachinayushchih

Как надежно закрепить петли и навесы на гаражные ворота

Конструкция секционных ворот включает в себя несколько элементов:

• система направляющих;
• пружинный механизм;
• секции;
• полотно;
• модули;
• электрический привод.

Перемещение полотна обеспечивает специальный подвижный механизм – направляющие. При установке секционных ворот стальные профили крепятся вертикально по обеим сторонам от проема ворот, а также горизонтально – под потолком. Движение полотна осуществляется с помощью кронштейнов, находящихся на профилях.

При креплении направляющих очень важно соблюсти максимальную точность, так как даже малейшее отклонение расположения стальных профилей по вертикали нарушит функциональность всего устройства. Если свободное движение механизма будет нарушено, створки ворот не закроются герметично.

Чтобы уравновесить возможные колебания полотна, в конструкции предусмотрен пружинный механизм. Правильная установка секционных ворот в гараж требует обязательной регулировки этого элемента, именно от него зависит надежность фиксации всего устройства.

Секции состоят из стальных листов. Пространство между ними заполнено полиуретановой пеной, она обладает отличными звуко- и теплоизоляционными свойствами – способствует поддержанию стабильного температурного режима в помещении, а также обеспечивает надежную защиту от шума. Антикоррозийные составы, которыми покрывают металл, препятствуют появлению ржавчины и коррозии и значительно продлевают срок службы панелей. В некоторых конструкциях секционных ворот для защиты от проникновения дневного света в помещение предусмотрены высокопрочные противоударные прозрачные акриловые вставки, их монтируют внутрь панелей.

Секционные ворота также оснащают:

• замками;
• системами обеспечения безопасности;
• торсионным механизмом;
• ручками;
• засовами;
• крючками, шпингалетами, щеколдами.

Открываются секционные ворота следующим образом:

• подъемный механизм плавно поднимает полотно по вертикально направленным рельсам;
• далее происходит постепенное преломление и перенаправление на рельсы, которые расположены горизонтально под потолком;
• специальный механизм надежно закрепляет полотно над открытым проемом ворот.

Важно! При установке подъемно-секционных ворот рекомендуется учитывать высоту потолка: при высоком – конструкцию размещают под углом к дверному проему, при низком – перпендикулярно полу.

Как установить замок и другое запирающее устройство на самодельные ворота

Ниже изложены советы для проверки качества проведенных монтажных работ.

1. Сравните ворота, стоящие у вас, с заказ-нарядом, проверьте бирку изделия.
2. Зайдите внутрь, опустите и поднимите полотно несколько раз. Между панелями не должно быть просветов.
3. Легко надавите на верхнюю, а другой рукой на нижнюю панель подъемных секционных ворот, при этом не должно образоваться зазора между полотном и проемом.
4. Убедитесь, что использованы надежные крепежные элементы для материала проема. Для сверки обратитесь к таблице 1.
5. Осмотрите поверхность панелей, не должно быть серьезных повреждений, царапин. До финальной стадии полотно защищено пленкой.
6. Проверьте работу подъемного механизма: движение ворот плавное, без рывков. Отпустите кнопку управления во время движения: ворота должны зафиксироваться.
7. Прочитайте передаваемые документы: руководство по эксплуатации и паспорт изделия. Там должны стоять подпись монтажника и печать организации, дата.

Таблица 1. Соотнесение крепежных элементов и материала проема

Материал	Крепежные элементы
бетон, кирпич полнотелый и аналогичные	распорные металлические рамные (анкерные) дюбели или нейлоновые дюбели с вворачиваемыми винтами
легкий или ячеистый бетон, кирпич с вертикальными пустотами, газосиликатные блоки, ракушечник и аналогичные	удлиненные пластмассовые дюбели с вворачиваемыми винтами
металлические конструкции	самонарезающиеся винты

Сообщите монтажнику, если вас что-то не устраивает. Недостатки должны быть устранены, если это обусловлено заказ-нарядом.

Внимание! После подписания документов ответственность за корректную эксплуатацию ворот переходит на покупателя. Соблюдение правил пользования позволит дольше сохранить работоспособность конструкции.

Заключите при желании договор на сервисное обслуживание.

Если возникла проблема, обратитесь за гарантийным ремонтом.

Не оставляйте ворота надолго в открытом или полуоткрытом состоянии

При вызове замерщика
кружка в подарок

Закажите бесплатный выезд замерщика

Обязательное поле!

Вызвать замерщика

Разговор с менеджером займет 5 минут

* - обязательные для заполнения поля.
Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности

Акции и
предложения

Скидка до -50% на жалюзи

Только до конца месяца при заказе жалюзи вы можете получить скидку до 50%! Заказывайте.

Подробнее

Замер, доставка и монтаж = 0р. Для всех жалюзи.

Закажите любые виды жалюзи и получите замер, доставку и монтаж бесплатно! Сделайте заказ!

Подробнее

Скидка 40% на жалюзи при заказе роллет

При заказе любых рольставней, скидка 40% на горизонтальные, вертикальные жалюзи и рулонные шторы.

Подробнее

Скидка 40% на рулонные шторы при заказе жалюзи

При единовременно заказе горизонтальных жалюзи от 3-х штук, скидка на рулонные шторы 40%.

Подробнее

При заказе римских штор подушка в подарок

Сделайте заказ римских штор и получите в подарок декоративную подушку 35 см на 35 см

Подробнее

Дополнительная скидка 10% при повторном заказе

Дополнительная скидка 10% на некоторые виды жалюзи, при повторном обращении в течении года.

Подробнее

Замер и доставка за 0р. Для роллет и ворот (секционных)

При заказе рольставней и секционных ворот Алютех - мы дарим замер и доставку изделий.

Подробнее

Дополнительная скидка 10% пенсионерам

Дополнительная скидка 10% пенсионерам на любую продукцию при заказе от 20 000 руб.

Подробнее

Дополнительная скидка 10% многодетным семьям

Дополнительная скидка 10% многодетным семьям на любую продукцию при заказе от 20 000 руб.

Подробнее

Сроки изготовления 1-2 дня

Закажите любые жалюзи и мы изготовим их за 1-2 дня

Подробнее

Гарантия честной цены

Покажите нам расчет цены на ворота и мы предложим лучшие условия.

Подробнее

Кружка каждому
на замере

Закажите замер изделия и получите кружку в подарок!

Подробнее

Щетка для жалюзи
в подарок

Дарим в подарок при заказе горизонтальных жалюзи

Подробнее

Подарок за
ЧЕСТНЫЙ отзыв

Разместите честный отзыв и получите подарок!

Подробнее

Деньги за

Заказывайте полосовые завесы со хорошей скидкой!
