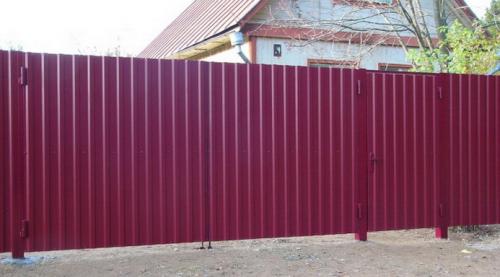

Ворота в проёме из профнастила в рамке своими.. Фотоотчет об изготовлении и установке ворот

Ворота в проёме из профнастила в рамке своими.. Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

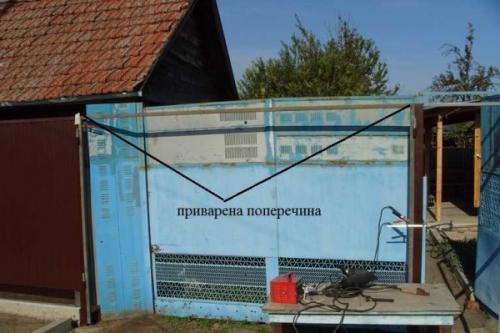

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

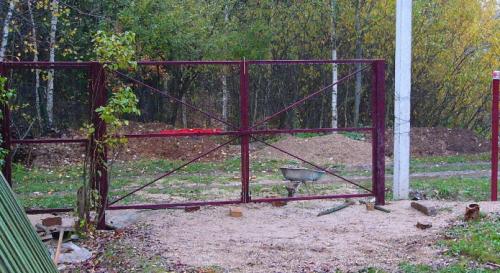

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Ворота из профнастила: фотоотчет об изготовлении и установке

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

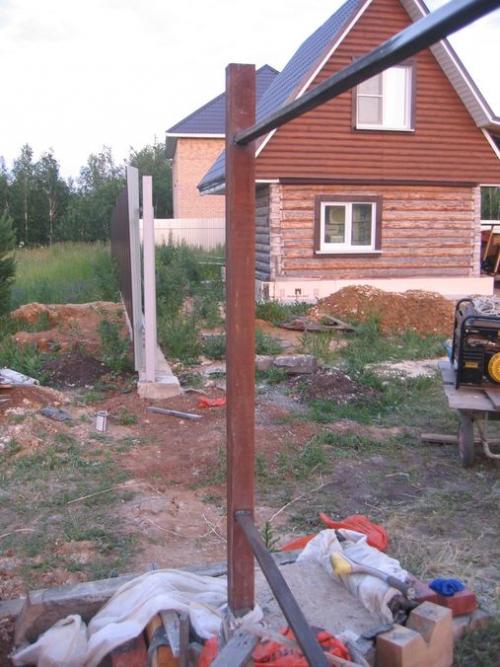

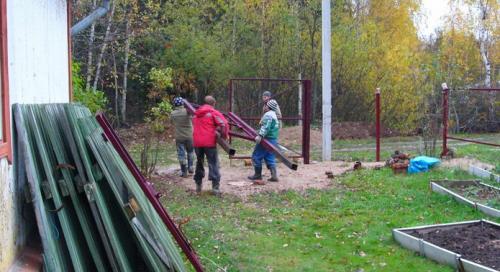

Установка столбов

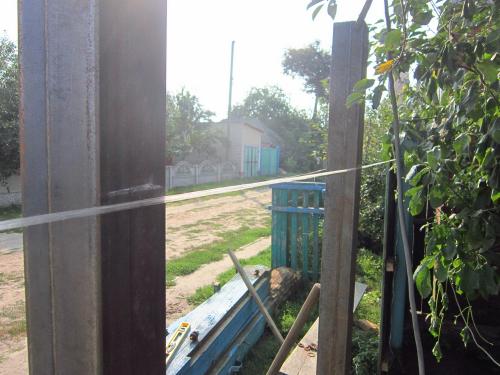

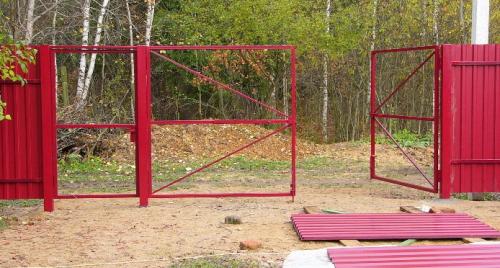

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой.

Навешивание стойки на петли

Стойки навешиваем на приваренные на столбах петли, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Обрезка и приварка поперечины

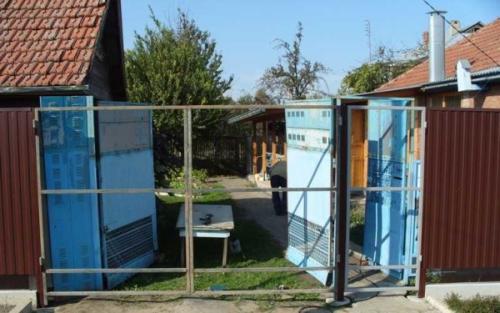

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

Приварка нижней трубы

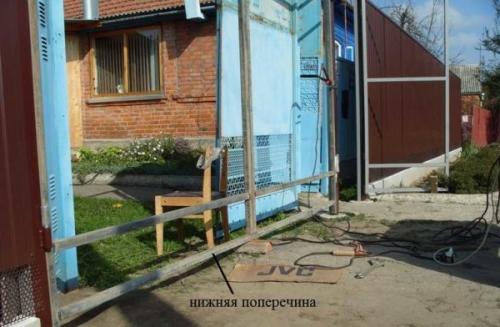

Точно также прихватываем трубу по низу.

Установка поперечных балок

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

Приварка вертикальных труб

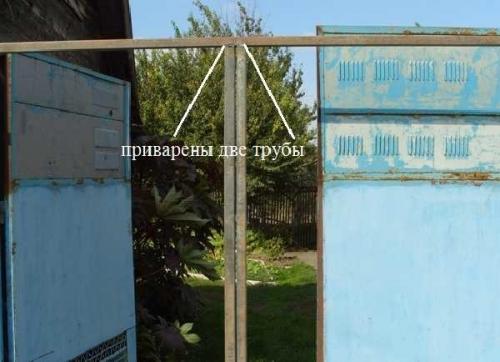

По середине с зазором в 6 мм привариваем две вертикальные трубы.

Установка поперечин

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

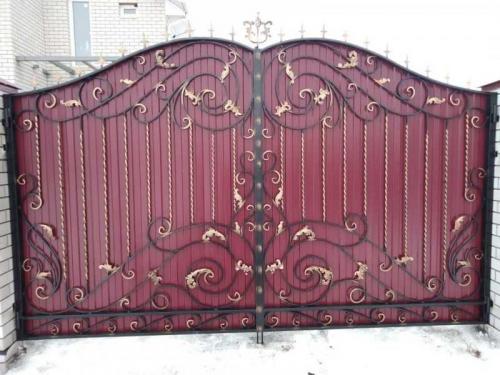

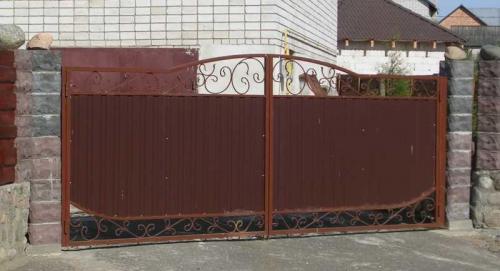

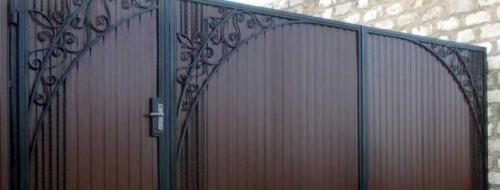

Необычные ворота из профнастила. Ворота из профнастила (профлиста) с элементами ковки: фото кованых калиток

Ворота и калитка – наименее устойчивые против взлома элементы ограждения участка. Их конструкция должна быть дополнительно упрочнена. Для красивого и надежного забора необходимы ворота из профнастила с элементами ковки. Завитки и пики из металлического прутка сделают вход на участок красивым, декоративным, одновременно более прочным. На фото ворот из профлиста с элементами ковки видно, как гармонично сочетается цветной тонкий лист с грубым стальным прутком, закрученным в спирали.

• откатные;
• подъемные.

Створки из профнастила

При декорировании классических распашных конструкций из профнастила элементами ковки следует соблюдать в рисунке симметрию относительно линии разъема. На откатных воротах из профлиста хорошо смотрится любой рисунок, симметричный, повторяющийся и асимметричный.

Подъемные конструкции из профнастила отличаются массивной верхней перекладиной, на которой установлен поворотный механизм. Это ограничивает возможность расположения рисунка. Нельзя устанавливать парапетные коньки – кованые элементы над полотном.

На фото изображены створки на даче.

Конструкция из профнастила около дома

Правила установки кованых фрагментов

Под украшением ворот и калитки скрывается в первую очередь повышение прочности и надежности входных конструкций. Гнутые и ровные прутки устанавливаются:

• вдоль полотна профнастила со стороны навесов;
• в месте расположения запоров;
• на верхней части;
• по наружным углам;
• внизу полотна профлиста.

Профлист на створках

Ковка закрывает слабые места конструкции, где проще всего взломать ворота или перелезть через них. На фото ворот из профнастила с ковкой хорошо видно, что в первую очередь устанавливаются парапетные коньки. Затем более крупные фрагменты закрывают угол верхнего навеса.

При установке кованых элементов полностью упрочняется боковая сторона, а также запор.

Калитка и ворота из профлиста с элементами ковки должны оформляться в одном стиле с применением одинаковых элементов.

На фото ниже изображены створки из профлиста перед установкой.

Конструкция из профнастила с ковкой перед монтажом

Преимущества конструкций из профнастила с ковкой

Кованый забор прочнее ограды из металлопрофиля. Его недостаток – в высокой стоимости и прозрачности. Чтобы скрыть от прохожих свою частную жизнь, владельцы кованых оград ставят позади ажурного полотна профлист или поликарбонат.

В деревне

Добавление элементов ковки к бюджетной ограде из профлиста изменяет технические и эстетические характеристики конструкции, улучшает ее следующим образом:

• декорирует однотонное полотно ворот и забора из профнастила;
• делает его привлекательным и оригинальным;
• неограниченное количество вариантов;
• повышает прочность и надежность;
• есть возможность подобрать кованые элементы на любую сумму.

Металлопрофиль может иметь любой цвет: зеленый, синий, красный, коричневый и даже сочетать элементы разных тонов. Рисунок зависит от того, какой эскиз выберет или нарисует заказчик – владелец ограды. Можно сразу купить готовые элементы и установить их своими руками.

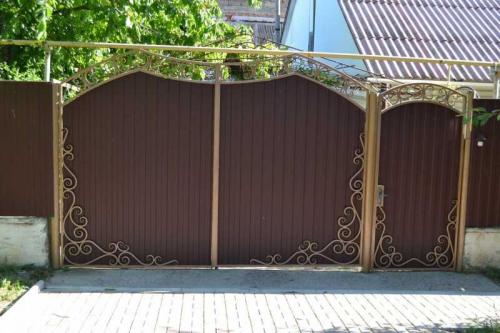

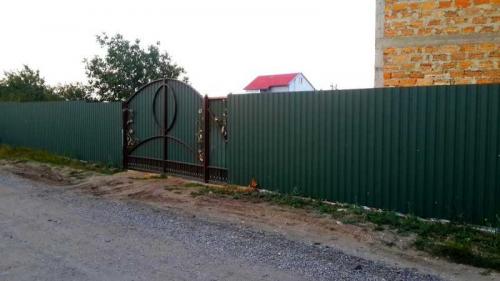

На фото изображена конструкция после монтажа.

Сворки с калиткой из профнастила

Прайс фирмы, занимающейся коваными заборами, включает в себя множество отдельных элементов и фигур. Можно выбрать стебли с листьями, гибкую виноградную лозу, цветы типа лилия, тюльпан, ромашка. У каждого исполнителя имеется фотогалерея, демонстрирующая уже готовые проекты.

Прежде чем идти выбирать кованые элементы для забора, следует сделать чертеж, указать на нем точный размер рамы и расположение распорок. Калитка и ворота составляют единую конструкцию для входа на территорию участка и выполняются в одинаковом стиле с домом и дворовыми постройками.

Конструкция из профнастила в поселке

Ковать самостоятельно пруток не надо. Для каждой фигуры понадобится свой шаблон. Можно приобрести готовые элементы. Цена на них, как правило, небольшая. Выбирать следует по фото из каталога, а затем сделать ажурное изделие в соответствии с размером полотна ворот и калитки.

Самостоятельный монтаж ворот из профнастила

На видео подробно показана схема самостоятельной установки профлиста и элементов ковки. Крепление делается на рамочный профиль сваркой или саморезами. Каркас ворот должен выполняться из квадратного профиля, толщина стенки которого от 0,8 мм.

Кованые пики и профнастил

Кованый элемент монтируется одновременно с полотном или на раму уже готовых ворот. Профнастил имеет отдельное крепление к раме и поперечинам. Его монтаж не зависит от наличия декора. Установка ведется стандартным способом. Красивый и прочный элемент из прутка можно добавить в любое время, обновить и укрепить старый забор из профлистов.

При самостоятельном изготовлении кованых элементов в расчет затрат на ремонт ворот и калитки входит стоимость металлопроката. Штампы для гибки и навивки делаются из обрезков листового металла.

Профнастил с коваными элементами

Последовательность изготовления кованых элементов для изгороди такова:

1. Рисуется картинка в соответствии с тем, какими строитель хочет видеть свои ворота.
2. Изображение разбивается на простые элементы.

Ворота из профнастила своими руками. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

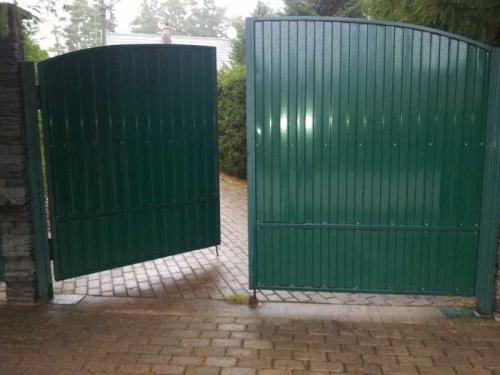

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

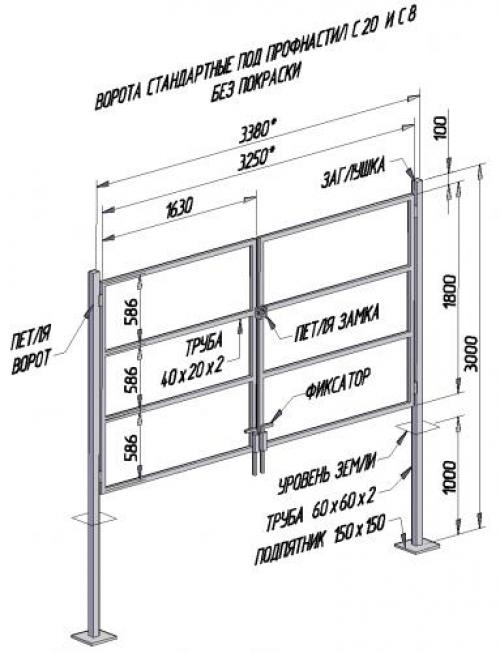

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

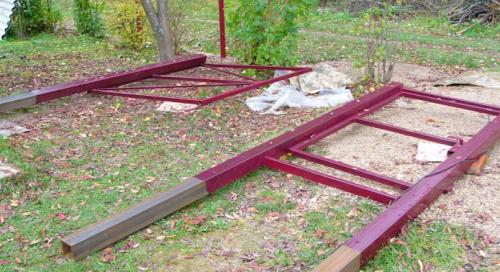

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

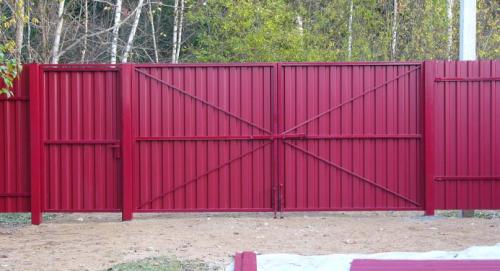

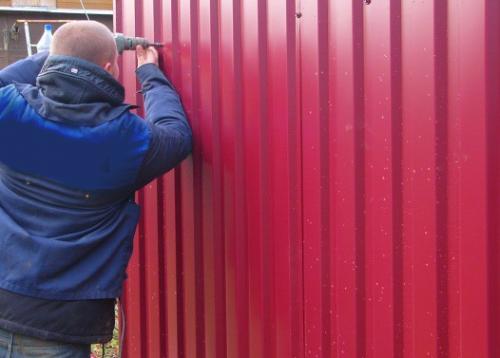

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками.

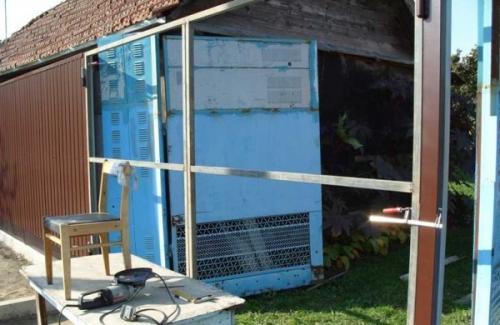

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

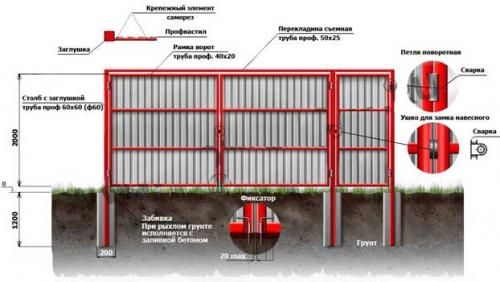

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Как сделать красивые ворота из профнастила. Ворота из профнастила: как построить своими руками красивые и качественные ворота (155 фото + видео)

Из данного материала легко сделать ограждение, процесс приготовления займет мало времени. Сделать простые ворота из профнастила можно своими руками. Если хочется добавить кованые элементы, то лучше обратить к специалисту. Также можно изобразить на воротах различные декоративные элементы, в таком случае получатся.

Перед тем, как сделать ворота, стоит определиться с дизайном и способом изготовления. Если заранее нет идеи, какое нужно ограждение, тогда фотолегко можно найти на различных строительных сайтах.

Часто выбор падает на ворота с калиткой, которая тоже делается по-разному.

Как располагаются перемычки на калитке?

Перемычки можно располагать наискосок относительно друг друга, по горизонтали либо в виде креста. Любой из этих видов будет отлично работать, перемычки получатся достаточно жесткими. Конкретный вид расположения выбирается в зависимости от личных предпочтений.

Какими бывают ворота?

Конструкция ворот не всегда одинаковая, у них тоже существует несколько видов. У одних ворот бывает стационарная рама, у других она отсутствует.

Плюсы ворот со стационарной рамой

Если делать ворота с рамой, они получатся более стабильными и устойчивыми. Такие ворота не нуждаются в дополнительном усилении, они принимают на себя меньшее количество нагрузки.

Минусы ворот со стационарной рамой

В случае использования ворот со стационарной рамой крупные машины (например, грузовые машины) не смогут проехать через них.

Когда осуществляется установка ворот с рамой, стоит быть готовыми к тому, что придется потратить значительно большее количество металла, которое нужно на перемычку.

Можно ли обойтись без рамы?

Конечно, есть вариант не добавлять стационарную раму. В таком случае будет целесообразно тщательно усилить столбы и изготовить створки, которые также будут усилены в области углов. Тогда ворота без стационарной рамы будут не менее надёжными, чем ворота с рамой.

Подготовка к креплению профнастила

Не стоит забывать, что прежде чем приступать к работе, надо обязательно сделать чертеж ворот, которые в итоге должны получиться.

В целях удобства крепления профнастила к наружной части створок крепится профиль из металла. Его ширина должна составлять около 1 см. Надо обращать на это внимание, подсчитывая размеры будущих заготовок.

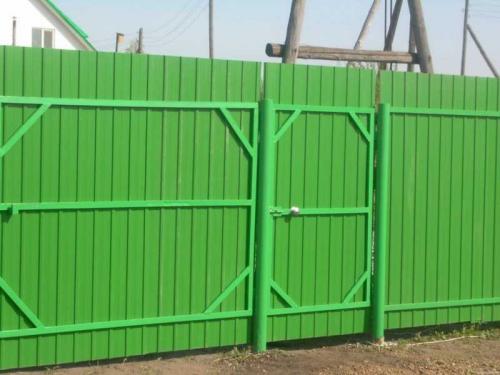

Как сделать конструкцию прочнее?

Если не усилить конструкцию, она будет постоянно двигаться, а при порывах ветра издавать громкие звуки.

Дабы избежать этих неприятных моментов, рекомендуется к углам ограждения прикрепить уголки из металла, либо поставить угловые укосины. Они должны быть небольшого размера.

Стыковка труб

Трубы стыкуются друг с другом под углом 45 градусов. Иногда при сборке стыковка не осуществляется. Так работают, когда створки изначально обладают целостностью, а распиливают их при креплении к столбам.

Как работать при снеге?

Снег в холодное время года затрудняет изготовление ворот, но не делает этот процесс невозможным. Надо только приноровиться и учитывать определенные моменты.

Нижняя часть створок приподнимается над землей. Точное количество сантиметров определяется в зависимости от высоты лежащего снега. Ведь если снега выпадет много, а само ограждение будет начинаться у земли,просто не откроется.

Ближе к лету, когда снега уже не останется, конструкция возвращается в прежнее положение, в противном случае под воротами будут пробираться животные.

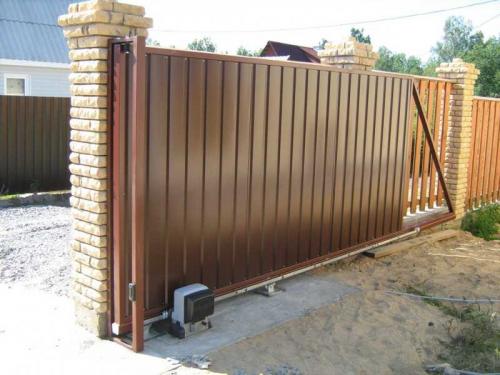

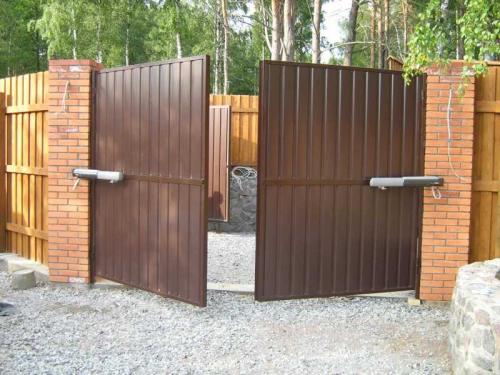

Автоматика

Кпредставляется возможным прикрепить автоматический механизм, с помощью которого осуществляется управление. В таком случае не будет нужно в плохую погоду, сопровождающуюся осадками, подходить к ограждению.
