Как сделать ворота из профлиста своими руками. Используемые материалы
Столбы можно изготовить из профильной сварной трубы, размером 80хна80мм, которая имеет толщину стенок не меньше 3-х мм. Следует учесть тот факт, что их необходимо вкапывать в грунт на глубину его промерзания. Кроме этого, необходимо проконтролировать, чтобы они стояли строго вертикально, после чего их заливают бетоном. Работы следует продолжать после того, как бетон наберет около 50 процентов своей прочности. При температуре окружающей среды порядка 20 градусов тепла для бетона достаточно одной недели, а если температура ниже этой отметки, то придется ожидать две недели.
Чтобы сделать створки ворот подойдет профильная труба различного сечения, в зависимости от силы ветра, а также от величины ворот. Можно использовать профильную трубу размером 60х40мм или 40х20мм, что зависит от условий эксплуатации. В качестве перемычек допустимо использовать профильную трубу сечением 20х20мм. Толщина стенок этих труб может составлять от 2 до 3 мм. естественно, что чем толще стенки труб, тем они дороже, но зато новичкам или любителям их проще сваривать.

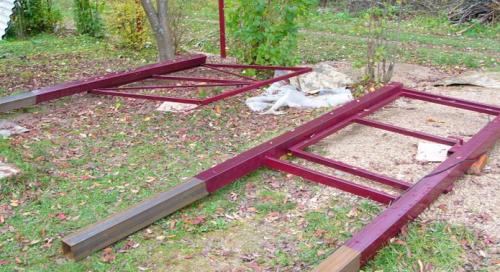

Подготовленный металл
Ворота зашиваются таким же материалом, из какого изготовлен забор – из профлиста. Крепление к основе осуществляется по такой же технологии и на такие же саморезы. Работа начинается с поцесса подготовки металлических поверхностей, которые зачищаются, а затем покрываются «Антиржавчиной». Работы продолжаются после полного высыхания поверхностей.
Распашные ворота своими руками из профнастила. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

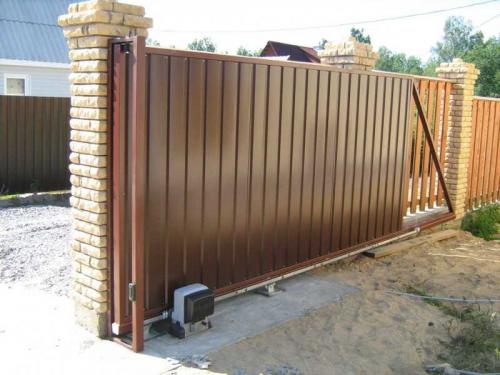

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.
Установка ворот из профнастила своими руками

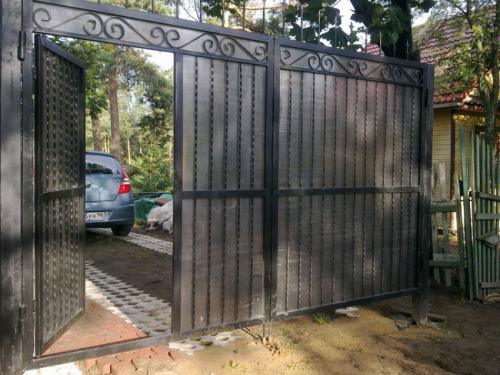

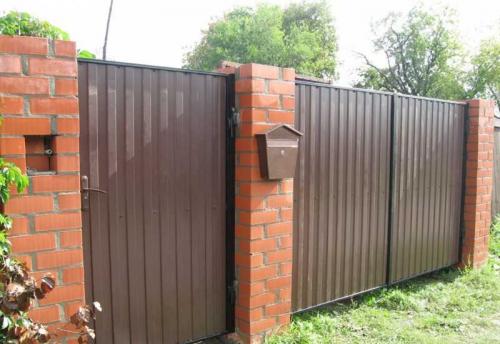

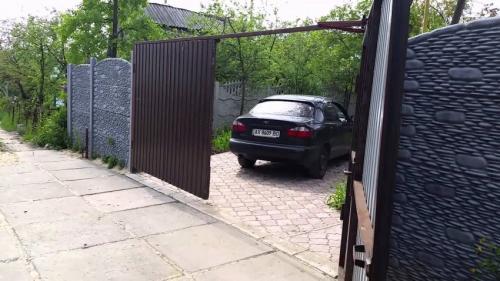

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.
Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

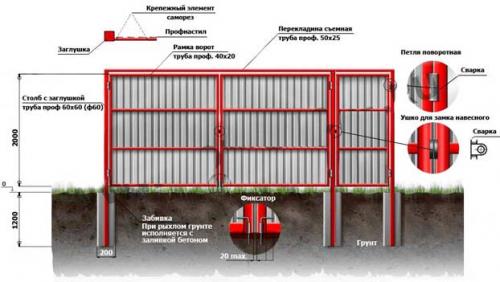

ворота из профнастила. Чертежи
Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.
Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.
Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.
После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

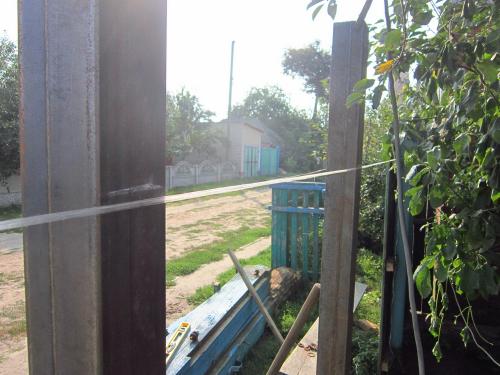

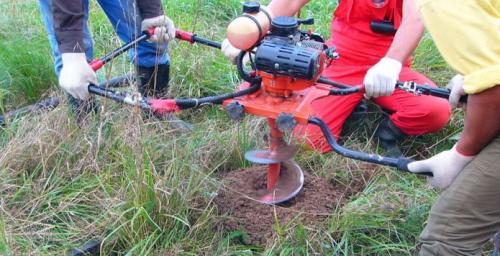

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

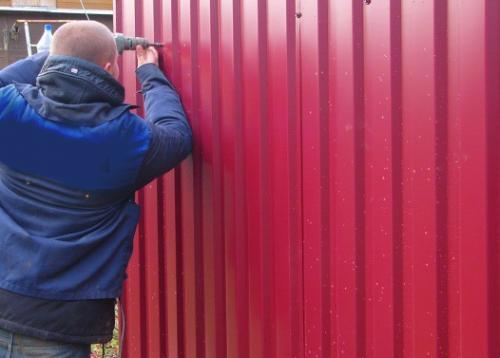

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.
В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.
ворота из профнастила своими руками.

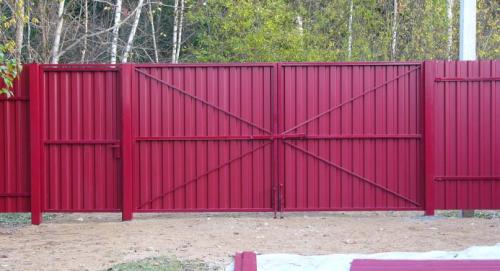

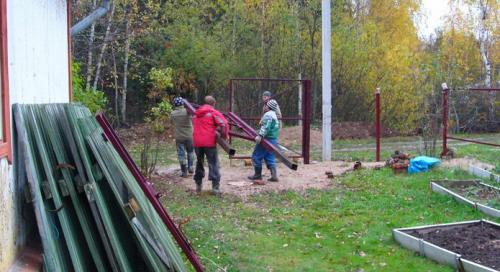

Реальный пример изготовления ворот из профлиста
Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.
Чтобы изготовить распашные ворота из профлиста своими руками необходимо:
Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

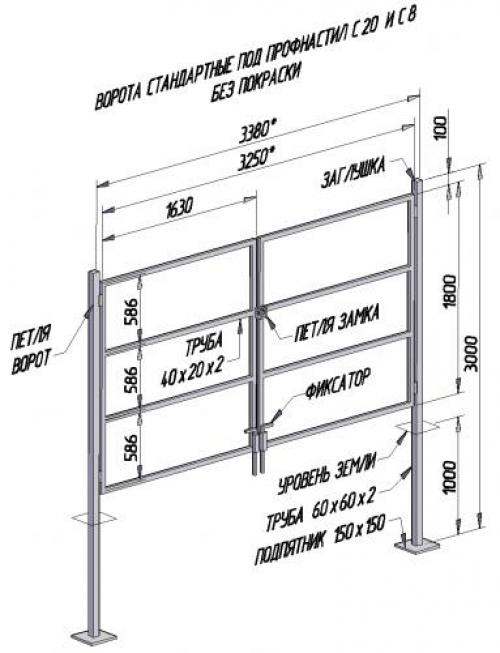

ворота из профлиста своими руками. Чертеж
На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

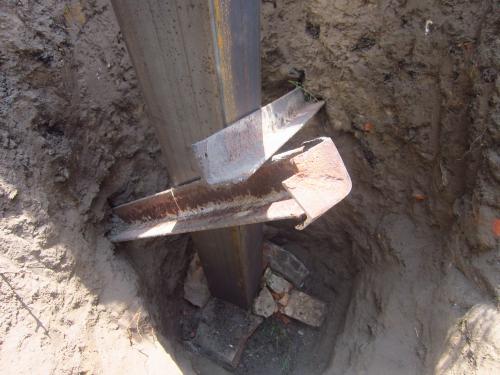

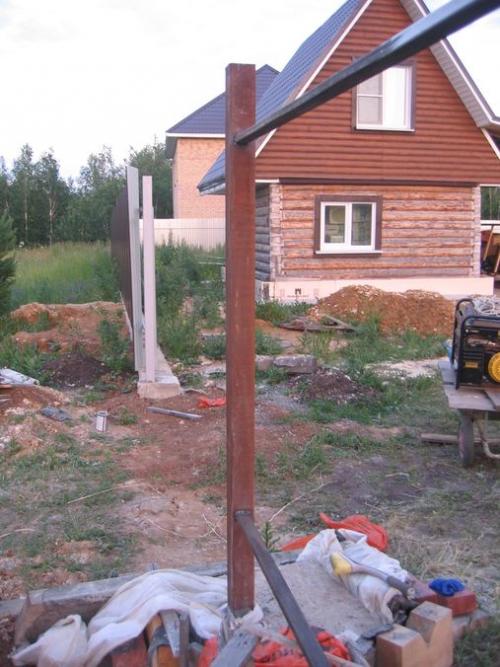

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.
После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.
Ворота своими руками дешево и красиво. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот
Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

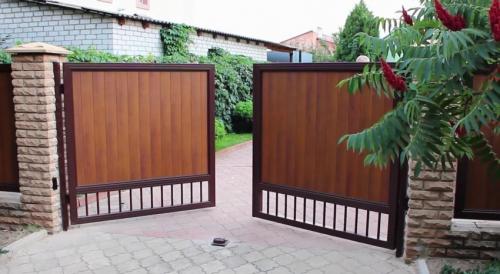

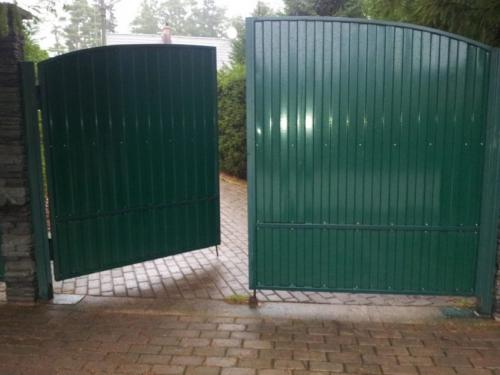

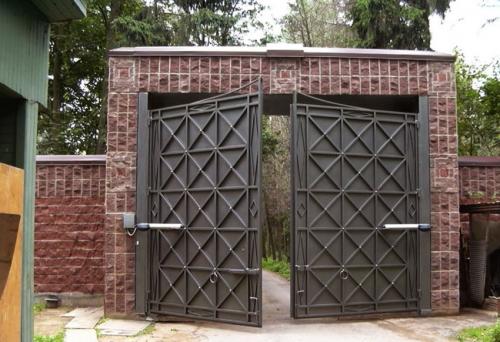

Распашной тип
На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.
Монтировка происходит по такой схеме ворот:
Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.
В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.

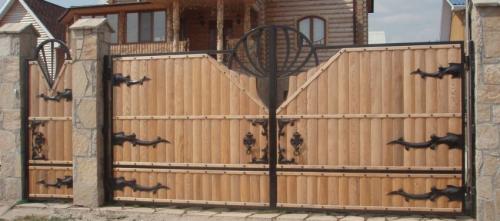

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.
Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.
Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.
Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок. Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию. Вес петель должен соответствовать материалу.
Преимущества такого выбора состоят в следующем:
- экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
- легкие монтажные работы.
Рабочий процесс
Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.
Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.
Можно выделить такие способы установки:
- забивание;
- бетонирование.
Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.
Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить. При этом обращайте внимание на вертикальность стойки.
Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.
После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.
Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.

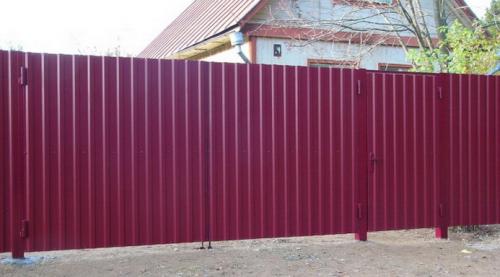

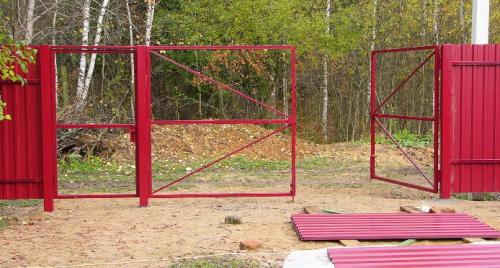

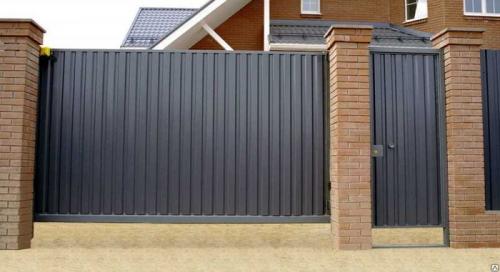

Ворота из профлиста с калиткой. Делаем каркас
Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.
Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.

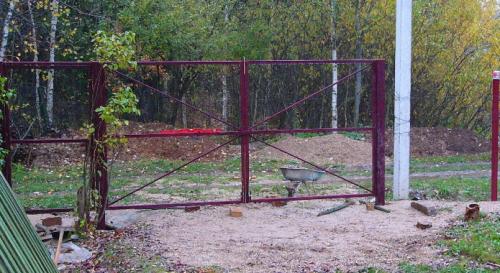

Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.

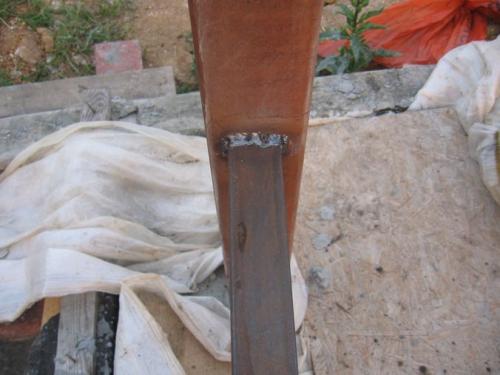

Разметка и сварка углов каркаса
Разметка и сварка углов каркаса
Разметка и сварка углов каркаса
Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.
Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила
Полезный совет! Существует и другой популярный вариант упрочнения каркаса. Для этого в центре рамы к ее вертикальным сторонам приваривается горизонтальная перемычка, разделяющая каркас на 2 одинаковых прямоугольника. После этого углы каждого из таких прямоугольников соединяются диагональными перемычками. Выбирайте любой из двух рассмотренных способов упрочнения, они оба хороши.
Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.

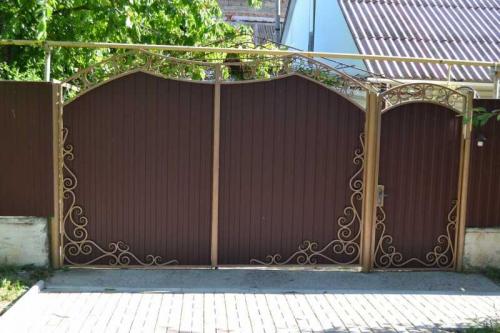

Как сделать красивые ворота из профнастила. Ворота из профнастила: как построить своими руками красивые и качественные ворота (155 фото + видео)
Из данного материала легко сделать ограждение, процесс приготовления займет мало времени. Сделать простые ворота из профнастила можно своими руками. Если хочется добавить кованые элементы, то лучше обратить к специалисту. Также можно изобразить на воротах различные декоративные элементы, в таком случае получатся.
Перед тем, как сделать ворота, стоит определиться с дизайном и способом изготовления. Если заранее нет идеи, какое нужно ограждение, тогда фотолегко можно найти на различных строительных сайтах.

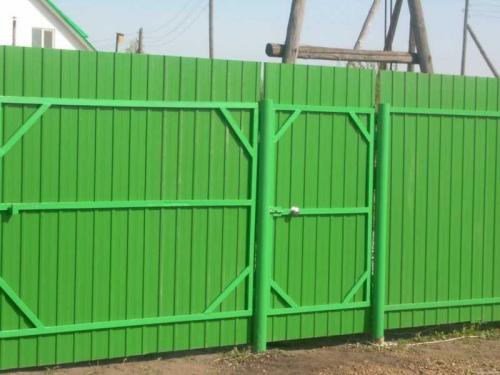

Часто выбор падает на ворота с калиткой, которая тоже делается по-разному.
Как располагаются перемычки на калитке?

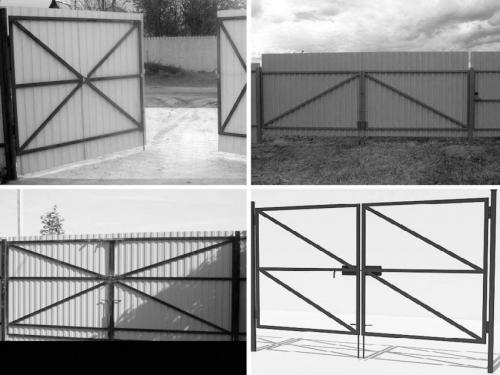

Перемычки можно располагать наискосок относительно друг друга, по горизонтали либо в виде креста. Любой из этих видов будет отлично работать, перемычки получатся достаточно жесткими. Конкретный вид расположения выбирается в зависимости от личных предпочтений.
Какими бывают ворота?
Конструкция ворот не всегда одинаковая, у них тоже существует несколько видов. У одних ворот бывает стационарная рама, у других она отсутствует.
Плюсы ворот со стационарной рамой
Если делать ворота с рамой, они получатся более стабильными и устойчивыми. Такие ворота не нуждаются в дополнительном усилении, они принимают на себя меньшее количество нагрузки.
Минусы ворот со стационарной рамой
В случае использования ворот со стационарной рамой крупные машины (например, грузовые машины) не смогут проехать через них.
Когда осуществляется установка ворот с рамой, стоит быть готовыми к тому, что придется потратить значительно большее количество металла, которое нужно на перемычку.
Можно ли обойтись без рамы?
Конечно, есть вариант не добавлять стационарную раму. В таком случае будет целесообразно тщательно усилить столбы и изготовить створки, которые также будут усилены в области углов. Тогда ворота без стационарной рамы будут не менее надёжными, чем ворота с рамой.
Подготовка к креплению профнастила
Не стоит забывать, что прежде чем приступать к работе, надо обязательно сделать чертеж ворот, которые в итоге должны получиться.
В целях удобства крепления профнастила к наружной части створок крепится профиль из металла. Его ширина должна составлять около 1 см. Надо обращать на это внимание, подсчитывая размеры будущих заготовок.
Как сделать конструкцию прочнее?
Если не усилить конструкцию, она будет постоянно двигаться, а при порывах ветра издавать громкие звуки.
Дабы избежать этих неприятных моментов, рекомендуется к углам ограждения прикрепить уголки из металла, либо поставить угловые укосины. Они должны быть небольшого размера.
Стыковка труб
Трубы стыкуются друг с другом под углом 45 градусов. Иногда при сборке стыковка не осуществляется. Так работают, когда створки изначально обладают целостностью, а распиливают их при креплении к столбам.
Как работать при снеге?
Снег в холодное время года затрудняет изготовление ворот, но не делает этот процесс невозможным. Надо только приноровиться и учитывать определенные моменты.
Нижняя часть створок приподнимается над землей. Точное количество сантиметров определяется в зависимости от высоты лежащего снега. Ведь если снега выпадет много, а само ограждение будет начинаться у земли,просто не откроется.
Ближе к лету, когда снега уже не останется, конструкция возвращается в прежнее положение, в противном случае под воротами будут пробираться животные.

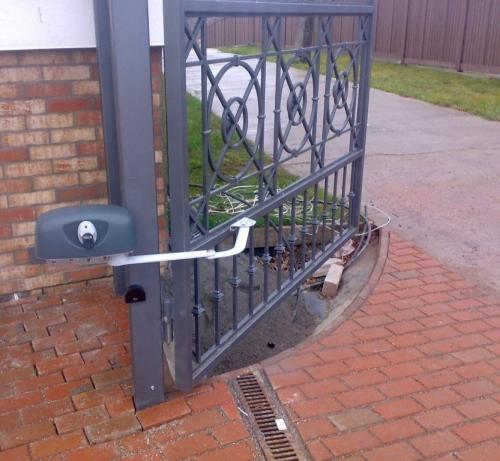

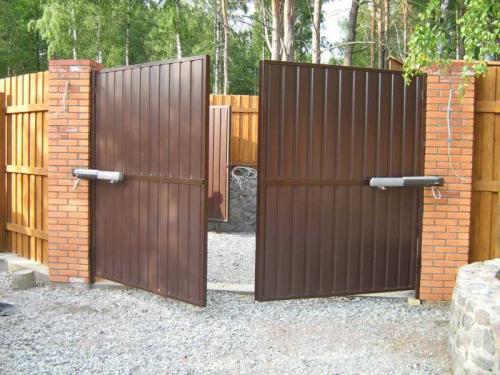

Автоматика
Кпредставляется возможным прикрепить автоматический механизм, с помощью которого осуществляется управление. В таком случае не будет нужно в плохую погоду, сопровождающуюся осадками, подходить к ограждению.
