Прежде чем приступать к проектированию, а затем и к возведению крыши частного дома, нужно изучить устройство стропильного каркаса, расположение и название его элементов. Нижний рисунок, как раз поможет в этом разобраться.

После того, как окончена стадия проектирования, подготовлены материалы и инструменты, приступают к строительству верхней части здания. Настоящая инструкция носит рекомендательный характер, относящийся ко всем видам скатных крыш. Разделы отражают ряд последовательных этапов возведения кровли.

Как поставить мауэрлат?

На верхнем рисунке видно, что весь стропильный каркас опирается на деревянные балки (мауэрлат) , уложенные поверх внешних стен дома. Для этого обычно используют брус 100х100 мм или два бруса 100х50 мм.

Опорная рама принимает нагрузку в местах опоры стропильных элементов и равномерно её распределяют по всему периметру наружных стен. Балки, которые принимают нагрузку на внутренних стенах, называют лежнями.

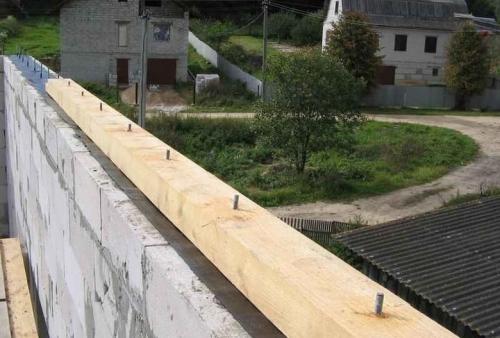

Балки мауэрлата укладывают поверх гидроизоляции горизонтальной поверхности стен . Перед этим сверху в стенах высверливают посадочные места, в которые устанавливают анкерные болты с шагом от 0,5 до 1,5 метров.

В свою очередь в балках сверлят отверстия, через которые продевают концы болтов. Под гайку с шайбой отверстия уширяют так, чтобы крепёж был скрыт в массиве мауэрлата. Что касается деревянных домов, то мауэрлатом могут быть сами стены.

Важно. Если мауэрлат состоит из сдвоенного бруса, то их соединяют между собой саморезами. Иногда применяют дополнительное крепление в виде скоб.

Как собрать стропила?

Как правило, стропила внизу опирают на мауэрлат, а вверху на коньковую балку. При больших пролётах и наличии центральной внутренней стены на неё укладывают центральную нижнюю балку (лежень) противолежащую коньку. На лежень устанавливают стойки, на которые сверху опирается коньковая балка.

В вальмовых крышах по углам от мауэрлата до торца конька устанавливают диагональные балки – накосные стропила. Углы, образованные балками мауэрлата, стягиваются брусом . На него устанавливают стойки – шпренгели, которые подпирают накосные стропила. Пространство между ними и мауэрлатом заполняют наклонными балками – нарожниками.

Всё это вместе образует мощную опорную стропильную систему способную выдержать довольно существенные, как снеговые, так и ветровые нагрузки.

Стропильная система вальмовой крыши:

Крепление стропил к мауэрлату выполняются при помощи запилов . В местах опирания в нижних концах стропил заранее делают запилы, которые дают возможность плотно прижать стропило к мауэрлату.

Проёмы выпиливают на земле на распиловочном станке или с помощью ручной дисковой пилы. Для надёжного крепления стропила дополнительно крепят к опорной раме металлическими перфорированными уголками с саморезами.

Узлы крепления стропил к мауэрлату:

Внимание . Чтобы избежать ошибок, для запилов делают шаблон. Его прикладывают к месту будущего соединения, обводят контур выемки маркером. По полученной линии выпиливают выемку в каждой стропилине.

Как сделать двухскатную крышу на старом доме. Подготовительный этап, выбор и расчет материала

Когда стены возведены пора переходить к устройству крыши. Конечно предварительная информация уже собрана, обдуман используемый материал, но пришло время всё конкретизировать и сделать проект. Тот, кто планирует возводить дом своими руками рано или поздно приходит к выводам:

• Использовать материалы, с которыми легко работать. Поэтому стропильную систему традиционно собирают из дерева. Причём для облегчения работы берут обрезной пиломатериал: брус и доски. Необходимый минимум инструмента при этом: ножовка и топор.
• Стараться отталкиваться от стандартных размеров материалов. Это позволяет рационально использовать материал получая максимальные возможности.

Правила отлично работают при устройстве двускатной крыши. Ведь не секрет что стандартная длина пиломатериала – 6 метров. Конечно, при необходимости всё стыкуется и удлиняется, но по возможности этого лучше избегать или минимизировать. Это подтверждает пример – простой расчет двухскатной крыши и материалов для её устройства.

Для стропил дома шириной 6-8м, без сращивания и с минимальными обрезками лишь для подгонки, хорошо подходят доски длиной 6 м. Такой же максимальный размер у популярных материалов: профнастила и металлочерепицы.

Расстояние между стропилами лучше выбрать согласно размерам утеплителя – это 0.6, 1 и 1.2 метра, что вполне соответствует требованиям прочности. Очевидно, что шаг стропил меньше 60 см в принципе неуместен, а при необходимости увеличить прочность конструкции можно применив для стропил более широкие доски.

Итак, как рассчитать двухскатную крышу, необходимый минимум для её монтажа:

• Доска или брус для мауэрлата. Для двускатной крыши по всему периметру его устраивать необязательно, достаточно с двух сторон по длине дома. Лобовая доска, тоже с двух сторон, длиной во всю крышу. Сюда же необходимо добавить материал на доски длиной равные шагу стропил – опору для утеплителя, общая длина которых равна мауэрлату.
• Для монтажа пары стропильных ног требуется три доски по 6 метров: две на стропила, одну распустить вдоль на контр-рейку. Две доски по 1 м – упоры в мауэрлат, и трёхметровая доска на ригель – приподнятую стяжку. Дальше всё умножается на количество стропильных пар.
• Доски на обрешётку – дюймовка или тридцатка шириной 10-15 см. Для большинства видов металлочерепицы шаг – 35 см, он вполне подходит и для профнастила. Зная длину и ширину ската нетрудно высчитать общее количество, причём дополнительно на каждый скат потребуется ещё по 5 сплошных досок.

Здесь необходимо прерваться и уточнить один важный момент – для работы предпочтительно использовать сухой пиломатериал. Однако будем реалистами: на пилораме сухого материала не найти, а услуги сушилки обойдутся непомерно дорого. Поэтому его лучше приобрести заранее и сложить в штабель на естественную сушку. Конечно, чем дольше – тем лучше, но хотя бы на несколько месяцев.

Важно: почему-то часто доски рекомендуют укладывать в штабель на прокладки отступив от торцов около метра, кто следует этому совету на концах гарантировано получают «вертолёт». Поэтому по торцам прокладки обязательны, далее по всей длине с шагом 1-1.5 метра.

Пока дерево на просушке приобретаются остальные материалы:

• Гидроизоляционная мембрана. Требуется закрыть всю площадь двухскатной крыши, с учётом перехлёстов стыков минимум 15 см.
• Кровельный материал. Для большинства видов металлочерепицы полезная ширина составляет 110 см.
• Фурнитура: коньки, ветровые планки, капельники, вентиляционная лента, кронштейны водостоков.
• Состав для обработки пиломатериала: огне, био, универсальные защитные средства.

Имея в наличии всё перечисленное в принципе можно начинать. В итоге получиться два закрытых ската. Однако выгодней по времени и удобству монтажа сразу предусмотреть материалы для устройства фронтона и на подшив.

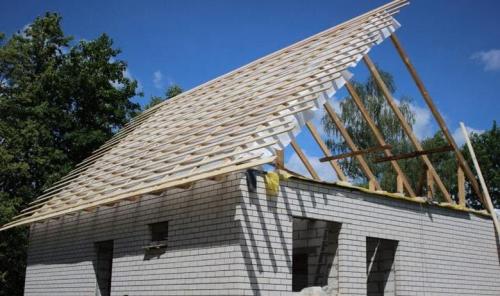

Односкатная крыша своими руками: устройство, конструкция, чертежи

При возведении небольших зданий – гаражей, хозяйственных построек, маленьких жилых домов – часто применяют вместо двускатной крыши односкатную конструкцию. У нее есть ряд преимуществ:

• простота конструкции. Как следствие – уменьшение количества конструктивных деталей, ускорение и упрощение работ;
• уменьшенная площадь кровельного настила. Соответственно, затраты на материалы уменьшаются (до двух раз);
• возможность обойтись без внутренних опор при пролете до 5…6 м;
• упрощение ремонта – за счет небольшого ската крыши находиться на ней можно без дополнительной страховки и приспособлений (относится к кровлям с углом наклона до 10 градусов);
• снижение ветровой нагрузки при наличии преобладающих однонаправленных ветров.

К сожалению, есть и минусы, основным из которых в нашем регионе стоит считать увеличение нагрузки от атмосферных осадков на пологую кровлю.

Устройство простой односкатной крыши показано на схеме ниже.

От чего зависит угол наклона односкатной крыши

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах.

При расчете оптимального угла наклона конструкции необходимо учитывать:

• для снижения ветровой нагрузки необходимо уменьшать угол ската;
• для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

Выбор типа покрытия

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

Утепление и гидроизоляция

Здесь только одно правило: чем меньше, тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.

Как построить крышу дома чертежи. Строим крышу дома своими руками — подробная инструкция, как построить крышу быстро и просто

За ошибки в процессе строительства кровли придется заплатить слишком высокую цену, поэтому их лучше не совершать. Конечно, мастера в сфере строительства с такой работой могут справиться быстрее.

Но в последнее время многие люди проявляют интерес к строительству и мечтают построить собственный дом самостоятельно. И это не несбыточная мечта. Изучив все тонкости процесса, которые запечатлены на фото крыши дома, изготовленной своими руками, можно смело приниматься за работу.

Киянка безынерционная 1134гр, без отдачи KING TONY 7851-40

Выбор проекта

Дизайнерские решение, конечно, являются важным аспектом. Но в данном случае следует обращать внимание на особенности конструкции.

Крыша может быть односкатной или двускатной, вальмовой и полувальмовой, а также шатровой и многощипцовой. Каждый из данных видов имеет свои особенности и отличается уровнем сложности монтажа.

Электролобзик Makita 4329, 450 Вт сине-зеленый

Закупка материалов

Стропильную систему монтируют исключительно из высококачественных материалов, поскольку она является важнейшим элементом кровли. Сэкономить можно, но только в том случае, если будут закуплены не сухие, а сырые доски. Ведь они стоят на порядок дешевле.

Используя сырые доски, важно не терять времени. Поскольку уже через 7-10 дней они должны быть установлены, а крыша накрыта. В противном случае они станут непригодны для установки. В качестве кровельных материалов лучше использовать черепицу. Это может быть не только металлическая, но и битумная черепица.

Кельма для внешних углов Dexter 107 мм

Выбор утеплителей

Задаваясь вопросом, как сделать крышу дома своими руками, следует помнить об этом нюансе. Этот этап, конечно, можно пропустить, но в случае, если чердачное помещение не будет оборудовано под жилую комнату. В остальных случаях использование утеплителя является обязательным условием.

Сегодня принято использовать два вида утеплителей: пенопласт и минеральная вата. Толщину утеплителя следует рассчитывать, исходя из погодных условий региона.

Молоток Безынерционнный Vira Rage 225г

Дополнительные материалы: что может понадобиться?

Отправляясь в магазин за материалами для строительства, необходимо учесть и тот факт, что могут понадобиться дополнительные элементы. Например, если планируется обустройство чердака под жилое помещение, обойтись без паро- и гидрозащиты не получится.

Кроме того, точно понадобится и контробрешетка. Поскольку с ее помощью можно обеспечить естественную вентиляцию пространства, которое образуется под кровельным материалом.

Отвечая на вопрос, как построить крышу дома своими руками, нельзя не упомянуть, что ассортимент материалов достаточно широкий. Поэтому даже при минимальном бюджете особо экономить не придется.

Друг от друга такие материалы практически не отличаются, поэтому можно не слишком усердствовать, пытаясь выбрать самый лучший вариант. Ведь эксплуатационные характеристики материалов в большей степени зависят именно от того, была ли соблюдена технология укладки или нет. Таким образом, сами физические показатели материала перестают играть большую роль, позволяя использовать даже дешевое сырье.

Дисковая пила Makita HS7601X1, 1200 Вт синий/серебристый

Планировка крыши: важные нюансы

Об этих нюансах очень многие начинающие мастера-строители забывают. Неважно, односкатная крыша дома своими руками будет построена или любая другая, есть несколько важнейших нюансов работы. Позабыв о них, в процессе строительства точно появятся первые сложности.

Речь идет о включении в планировку системы водоотвода, а также других специальных элементов. Под понятием специальные элементы в данном случае следует понимать устройства для обхода не только дымовых, но и вентиляционных труб.

Это крайне важно, поскольку при использовании определенных обводок и снегозадержателей приходится оставлять на стропильной системе дополнительное место.

Если этого не сделать, то на стадии ее строительства мастерам придется столкнуться с определенными проблемами. Поэтому рекомендуется провести эти работы до того, как будет произведена фиксация кровельных материалов. Схема крыша дома своими руками – это лучший способ избежать ошибок.

Двускатная крыша дома 10 н. Виды стропильных систем для двухскатных крыш

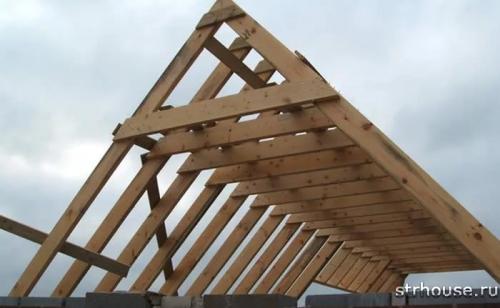

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

• симметричная двухскатная крыша;
• ассиметричная двухскатная крыша;
• двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды .

Крыша дома своими руками: пошаговая инструкция. Монтаж двухскатной крыши

Устройство кровли – один из самых ответственных моментов в строительстве зданий. Ведь их долговечность и комфорт пребывания в них больше всего зависит от качества верхней части и ее устойчивости к природным факторам. Двускатная крыша – наиболее простая в возведении конструкция, а значит, и самая популярная. Но, невзирая на внешнюю простоту, монтаж двускатной крыши требует точных расчетов и соблюдения определенных правил , о чем и пойдет речь в данной статье.

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

• Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

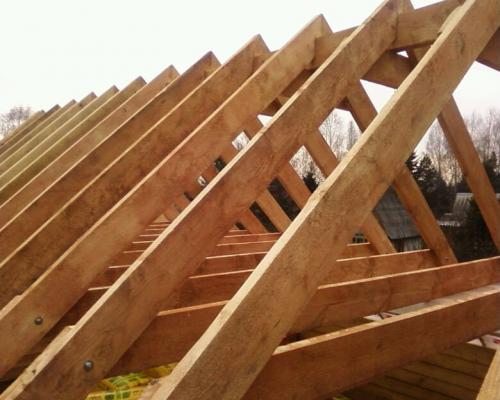

• Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

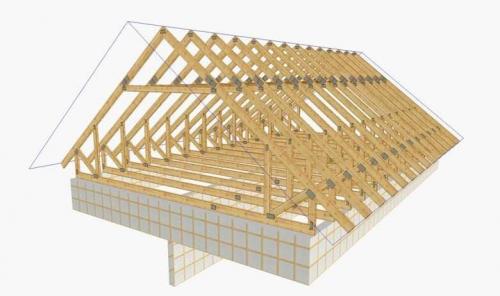

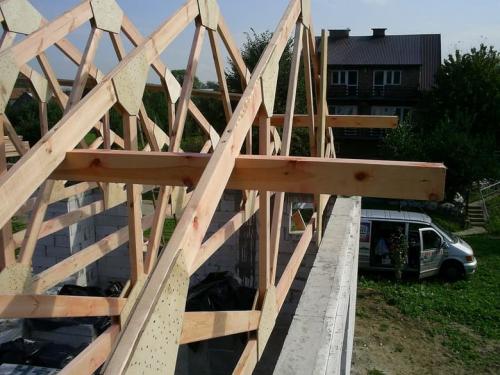

• Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

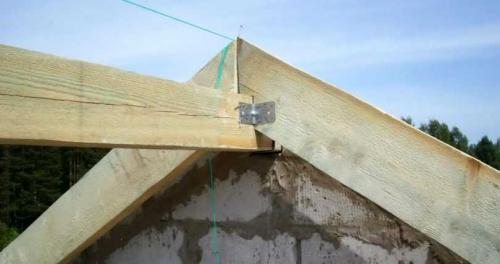

• Конек (или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

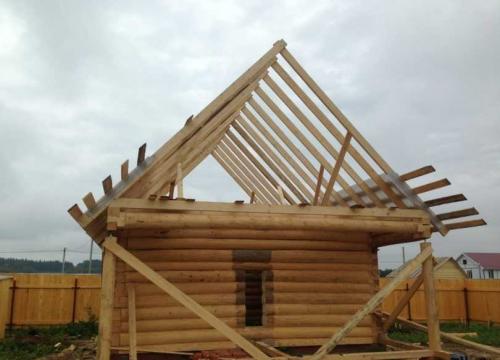

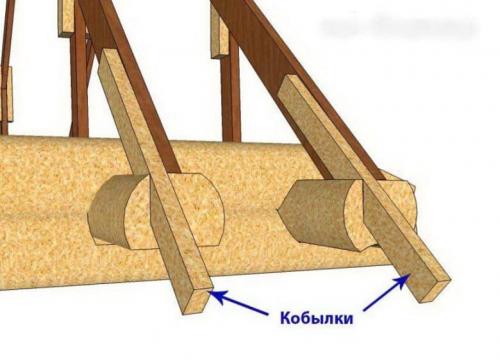

• Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

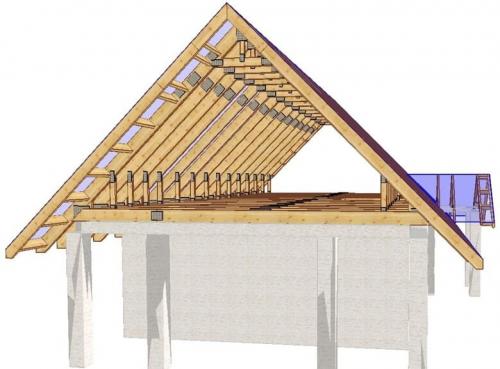

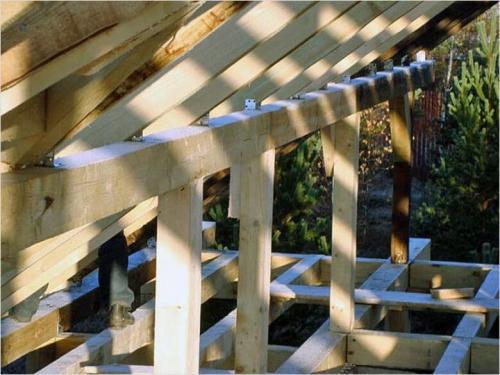

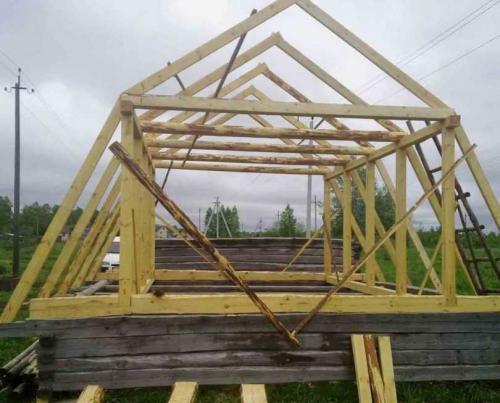

• Стойки – вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

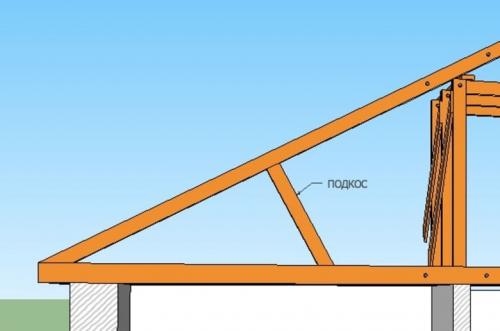

• Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

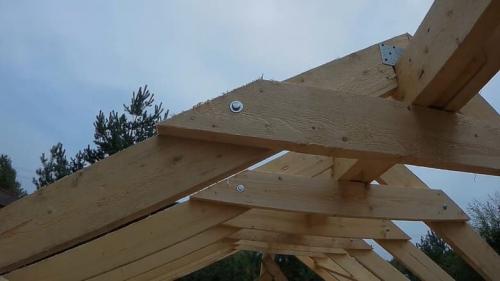

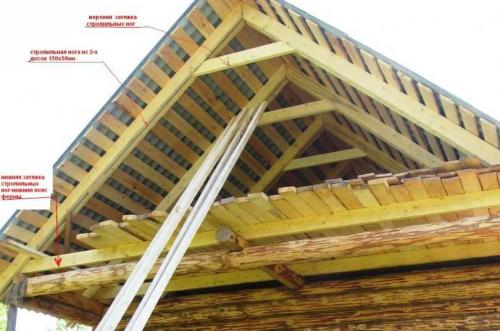

• Затяжка – также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

• Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

• Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

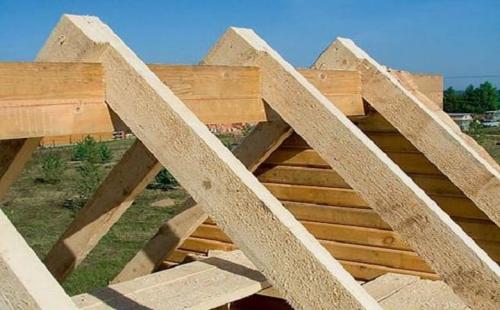

• Прогон – практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Преимущества и недостатки двускатных крыш

Конструкция представлена двумя равными скатами, расположенными друг напротив друга. Снизу они опираются о несущие стены здания, а сверху соединены в коньке. Плоскость, получившаяся между скатами (стена), называется фронтон. Он может иметь окно для освещения чердака или быть сплошным.

Если выбрать красивые чердачные окна, это придаст всему облику дома дополнительной воздушности.

Монтаж двускатной крыши более всего распространен в частном строительстве на домах с самой простой архитектурной формой.

Для двускатных крыш подойдет любой тип кровельных материалов. Кровля будет иметь привлекательный, аккуратный вид и надежно защищать дом от факторов внешней среды. Чтобы придать архитектурному облику декоративности и индивидуальности, можно выполнить отделку фронтонов.
