Самая главная часть «стойбища» для автомобиля является довольно дорогой конструкцией, поэтому многие хозяева предпочитают собирать гаражные ворота своими руками. Нельзя сказать, что эта операция отличается легкостью, но и суперсложной ее также не назвать. Если самостоятельная работа рассматривается автовладельцем «на полном серьезе», то сначала ему нужно узнать максимум информации о потенциальных конструкциях гаражных ворот, а потом выбрать самый предпочтительный вариант. Затем ему предстоит познакомиться с особенностями этого этапа строительства гаража, и трезво оценить свои силы. Если уверенность мастера не покинула, то можно приступать к операции «Ворота для гаража своими руками».

Требования к конструкциям

Именно гаражные ворота являются самым нагруженным элементом здания. Кроме того, они защищают автомобиль и другое имущество хозяев от «посягательств». Поэтому данная часть строения должна отвечать нескольким требованиям. Ворота гаража обязаны:

• быть максимально удобными, очень легко открываться/закрываться;
• иметь достаточную ширину для комфортного въезда/выезда личного транспорта;
• быть оснащены надежными замками: оптимальный вариант — накладные устройства.

Металлические ворота должны иметь отличную защиту от неблагоприятных внешних воздействий. Идеальный вариант — использование краски, предназначенной для металлических поверхностей. Подойдут и красящие составы для автомобилей. Полотна должны быть очищены от ржавчины, обезжирены и прогрунтованы, если в краске нет специальных компонентов, улучшающих адгезию металла.

Разновидности гаражных ворот

Выбор оптимальной конструкции — первый шаг на пути к цели. И в этом случае у мастера есть довольно много претендентов. Если рассматривать самостоятельную сборку, то первыми фаворитами будут сравнительно простые виды гаражных ворот. Однако есть автовладельцы, не ищущие таких «прямых» путей.

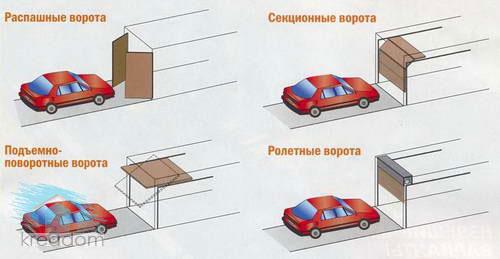

Сейчас ассортимент моделей насчитывает несколько достойных кандидатов. Список включает распашные, откатные, роллетные, подъемно-поворотные, подъемно-секционные и складные ворота. У каждой конструкции есть как неоспоримые достоинства, так и некоторые недостатки.

Связанные вопросы и ответы:

Какие материалы нужны для изготовления железных гаражных ворот

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Профильная труба готова к использованию

1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
8. Замок сувальдный.
9. Засовы гаражные: вертикальный и горизонтальный.
10.  Грунт по металлу.

Справка! Использование для устройства порога профильной трубы – разумное решение. При такой конструкции рамы створки ворот приподняты над уровнем покрытия парковочной площадки на 20-25 мм. В связи с этим дождевая вода не будет подтекать внутрь помещения.

Инструменты

1. Сварочный аппарат.
2. Электроды.
3. Кувалда, молотки.
4. Болгарка, диски по металлу.
5. Дрель, свёрла.
6. Перфоратор.
7. Набор отвёрток.

Важно! Перед тем как приступить к работе со сварочным аппаратом, необходимо убедиться в том, что проводка гаража выдержит данную нагрузку.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Какие инструменты потребуются для изготовления железных гаражных ворот

Чтобы поставить металлические гаражные ворота своими руками, вам необходимо обзавестись набором инструментов, которые точно понадобятся в процессе установки. К ним относятся болгарка, рулетка, уровень и аппарат для сварки. Кроме того, заранее стоит купить и материалы. Здесь ваш выбор уже будет зависеть и от типа ворот, который вы выбрали, и от размера проема, который вы хотите закрыть. Например, для распашных ворот вам понадобятся петли, профили, уголки для рамы и обшивка (металлические листы, дерево, профнастил и др.). Обратите внимание, что компания ТЕХНОГРАД предлагает приобрести готовые комплекты всех материалов, в которых все детали подходят друг к другу и позволяют сделать надежную конструкцию без перекосов.

Следующий этап — это поиск или составление чертежей с установкой гаражных ворот своими руками. Принцип «семь раз отмерь, один раз отрежь» работает здесь всегда: без четкого плана и измерений размеров проема, количества нужных материалов и т. д. вам наверняка придется переделывать работу сначала не один раз.

Чертеж заграждения для гаража распашного типа

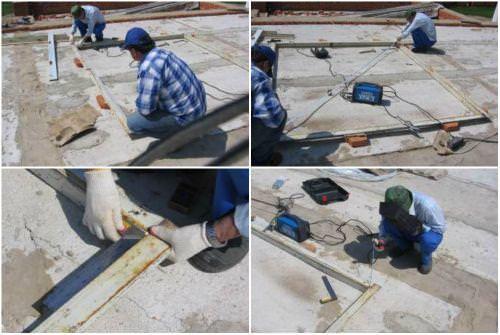

Составив чертеж, можно приступить непосредственно к изготовлению ворот, а именно к сварке рамы. Для этого согласно вашим измерениям сначала сваривается внешний каркас (из прутьев, труб, профиля или стальных уголков), на который следом наваривается обрешетка для придания конструкции большей жесткости. Сварочные швы обрабатываются наждачкой, и после этого можно нашить полотно.

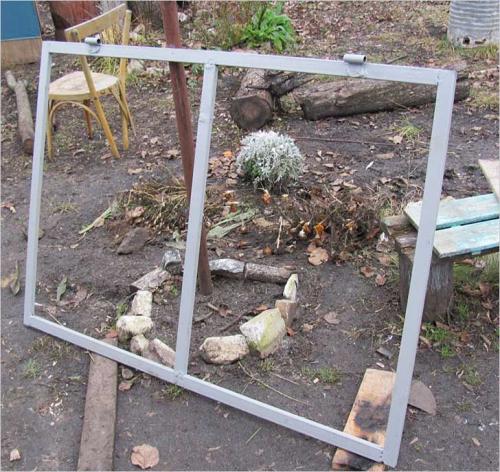

Сбор каркаса для монтажа полотна

Когда створки готовы, можно приварить к ним верхнюю петлю, а нижнюю — к раме, которая расположена по периметру проема. Усилить петли можно при помощи арматуры. После того, как вы навесили полотно на петли, гаражные ворота своими руками можно считать почти готовыми — остаётся поставить запоры и установить другие элементы безопасности. В самом конце ворота можно покрасить и покрыть защитным растворами.

Сколько времени занимает изготовление железных гаражных ворот своими руками

Давайте для начала разберемся, какими в принципе могут быть гаражные ворота, и в чем плюсы и минусы каждой конструкции.

распашные

привычный для многих вариант – распашные ворота. они просты в изготовлении, а потому стоят они недорого и считаются надёжными защитой. тут, правда, есть нюансы. надёжность напрямую зависит от качества материалов, а чем они дешевле, тем уязвимее ворота. так что у копеечных ворот и стойкость к взлому на копейку. для некоторых владельцев гаражей подкупает то, что распашные ворота можно изготовить самостоятельно.

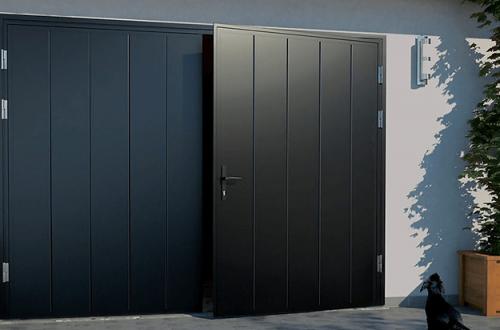

Классические распашные ворота
Плюсы.  У распашных ворот простая конструкция, они доступны по цене, разнообразны по дизайну. В одной из створок можно сделать дверь . Есть возможность подобрать размер в пределах 6 м.
Минусы.  А вот минусов у них намного больше, чем плюсов. Для открытия створок распашных ворот требуется много места. Зимой необходимо постоянно расчищать площадку перед ними и не допускать образования наледи, которая может даже заблокировать открытие створок. К тому же створки бывают очень тяжелыми, а сделать из эстетически интересными довольно трудно.
Оправдать наличие таких ворот в гараже частного дома можно только любовью к систематическим физическим нагрузкам на свежем воздухе. Но будем честными — это всего лишь оправдание. Если вы решили установить автоматику на двустворчатые распашные ворота, то вам придётся приобретать два отдельных привода, что существенно увеличивает стоимость системы. В условиях современной жизни, когда время — главная ценность, распашные ворота в гараже — роскошь, доступная лишь тем, у кого время в избытке. Остальные либо меняют ворота, либо паркуют машину перед гаражом.

Какие основные сложности могут возникнуть при изготовлении железных гаражных ворот

Ворота гаража играют важную роль в безопасности и защите автомобиля и других ценностей, хранящихся внутри. Чтобы усилить прочность ворот и предотвратить несчастный случай, связанный с их повреждением, можно использовать профильную трубу.

Профильная труба является идеальным материалом для усиления ворот гаража благодаря своим прочным свойствам. Она изготавливается из высококачественной стали и имеет специальное покрытие, обеспечивающее защиту от коррозии.

Вот некоторые эффективные способы использования профильной трубы для усиления ворот гаража:

1. Установка вертикальных и горизонтальных стоек. Вы можете укрепить ворота, добавив вертикальные и горизонтальные стойки из профильной трубы. Они придают воротам большую устойчивость и противостоят деформации под воздействием ветра или других нагрузок.
2. Усиление крепежных элементов. Профильная труба может быть использована для усиления крепежных элементов ворот, включая петли, замки и ролики. Это помогает предотвратить их износ и повреждения, а также обеспечивает стабильное функционирование ворот.
3. Создание дополнительных поперечных балок. Дополнительные поперечные балки, изготовленные из профильной трубы, могут быть добавлены к воротам, чтобы увеличить их прочность и устойчивость. Это особенно важно для гаражных ворот больших размеров.
4. Замена слабых элементов. Если ворота имеют слабые или поврежденные элементы, их можно заменить на более прочные детали из профильной трубы. Это позволит вам усилить ворота и продлить их срок службы.

Усиление ворот гаража с помощью профильной трубы является надежным и эффективным способом защитить ваш автомобиль и имущество от потенциальных угроз. Помните, что правильное укрепление ворот гаража способствует повышению безопасности и долговечности конструкции.

Как обеспечить безопасность при изготовлении и установке железных гаражных ворот

Расценки на сварные ворота с установкой зависят от их вида. Так, за гаражную модель, площадью 5 кв. м, заказчик заплатит около 10 тыс. руб . При этом распашная конструкция такого же размера, украшенная коваными элементами, стоит 150—240 тыс. руб .

В России за изготовление одного квадратного метра таких ворот нужно заплатить 1,5—24 тыс. руб . Стоит знать, что эти расценки не учитывают стоимость автоматики, которой часто комплектуются изделия. Разберемся, что определяет смету такого проекта.

Что влияет на цену

Стоимость этих ворот зависит в первую очередь от их размера и конструкции. Такие проекты нередко заказывают под ключ, поэтому в затраты на них обычно включают стоимость монтажа и материалов. Еще на итоговую сумму влияет наличие или отсутствие: декоративных элементов, калитки, автоматики.

Виды сварных ворот

Большинство заказчиков заранее рисуют схему будущего изделия, что упрощает составление и согласование сметы с мастером. Для разработки такого проекта важно ориентироваться в конструкциях таких ворот, которые бывают следующими:

1. Решетчатые . Здесь при изготовлении применяют стальные прутья.
2. Глухие . При производстве этих ворот сваривают между собой цельные листы из металла.
3. Из профильного металлопроката . Основой конструкции является квадратная или прямоугольная труба.

Существуют и комбинированные варианты, когда одна часть сооружения изготавливается из металлических листов, а другая – из прутьев. Нередко такие ворота украшают ковкой, комплектуют автоматикой, дополняют калиткой.

Примеры цен

Изучение характеристик и стоимости разных проектов ворот упрощает их выбор, поэтому рассмотрим несколько вариантов подробнее.

Если требуются простые, небольшие по размеру ворота без автоматики и украшений, можно самостоятельно изготовить их из профильной трубы. Сначала обычно рисуют будущие ворота, а затем — рассчитывают смету с учетом особенностей проекта.

В процессе требуется учесть расценки на услуги сварщиков. Например, при диаметре трубы — 20 см, за сварку стыка придется заплатить 200 руб. , а за сантиметр соединения — 24 руб . Стоимость аналогичных операций при диаметре профиля 50 см, отличается. Здесь нужно заплатить: за стык — 380 руб. , за соединение — 20 руб. за см .

Иногда у мастеров заказывают только каркас из трубы, который потом обшивают своими силами. Приобрести каркас без наполнения, размером 3 х 1,5 м, можно за 15 тыс. руб. с установкой. Если же требуются ворота большей площади, или подразумевается монтаж калитки, то цена — увеличивается.

Заказ решетчатых ворот потребует большей суммы. На их изготовление и установку, при размере полотна 3 х 1,5 м, необходимо потратить 18-24 тыс. руб .

На цену также влияет принцип открывания такой конструкции. Распашные изделия из трубы предлагаются по цене от 3 тыс. руб. за кв. м. Откатные модели, по сравнению с ними, стоят дороже. Расценки в таком проекте — от 6 тыс. руб. за кв. м. Если же изделие снабжено автоматикой, его стоимость повышается, поэтому при расчете сметы цену кв. м принимают равной 20—30 тыс. руб.

Стоимость глухих ворот находится в диапазоне от 1,5 тыс. руб. до 2 тыс. руб. за кв. м. Эти расценки не включают в себя затраты на автоматику, если ее предполагают использовать.

Когда есть намерение украсить двор или усадьбу, заказывают ворота с коваными элементами. Цена изделия в этом случае, при размере 3,5 х 2,8 м, составляет 50—236 тыс. руб . Большой разброс цен определяется художественным уровнем конструкции и количеством ковки, использованной при изготовлении.

Что учесть при заказе

Перед тем, как сварить ворота, выбирают для них модель. Она должна соответствует предполагаемой эксплуатации и предпочтениям владельца забора.

В этой ситуации полезно учесть следующее:

• Полотно из прутьев и кованых элементов не загораживают растениям свет, но и не защищают от посторонних взглядов.
• Покупать тяжелые конструкции разумнее в компаниях, которые расположены рядом с местом установки, так как затраты на доставку из соседнего города способны кратно увеличить смету.
• При желании самостоятельно сделать ворота, стоит выбрать распашную модель, так как откатная — сложнее при монтаже.
• Если воротами предстоит пользоваться ежедневно, удобнее установить модель, управляемую дистанционно.

Сварить обыкновенную калитку на дачу допустимо поручить любому мастеру. Однако автоматизированную модель — обычно заказывают в официально зарегистрированных фирмах и следят в процессе за оформлением всех документов. Это окажется важным, если новые ворота быстро придут в негодность, или же — компания начнет затягивать сроки установки.

Как выбрать оптимальный дизайн для железных гаражных ворот

Уже делали расчет или замер в других компаниях?

Узнайте стоимость от завода производителя!

Оставьте заявку и мы подготовим для вас лучшее предложение

Делаем замер изделий в день обращения

Выезжаем на замер ворот в день обращения

Оставьте заявку и мы подберем для вас удобное время замера!

Какие ворота лучше: традиционные распашные или секционные? Распашные ворота привычнее, кажутся надежнее. Да и нужны для изготовления «в домашних условиях» профильные трубы, профлист, болгарка, сварщик и день работы. Но набирают популярность дорогие, красивые и технологичные секционные ворота. Что выбрать?

состоят из одной или двух открывающихся створок из дерева или металла, обрамленных рамой.— конструкция из скрепленных между собой стальных сэндвич-панелей, уходящая под потолок по направляющим.

Но, секционные ворота из сэндвич-панелей могут не только подниматься под потолок. Панелями по желанию заказчика наполняют створку откатных или распашных ворот. Сравнивать будем классическое применение панелей и типовые распашные ворота. Говорить будем о воротах, изготовленных на заказ, в промышленных условиях. Только так можно оценить гарантию, корректно установленную автоматику и результат. Изделия на производстве тестируются, отслеживаются результаты, приходят отзывы от клиентов, самодельные ворота требуют индивидуальной оценки.

Мы занимаемся установкой и секционных и распашных ворот от компании «Алютех» — лидеры рынка. Заказывая у нас вы получаете замер, доставку, качественный монтаж, сервисное обслуживание и гарантию от производителя

Секционные VS распашные

Сфера применения. Куда ставят ворота?

На въезд в помещение ставятся подъемные секционные ворота , их можно установить и на въезд на территорию, если она крытая. Когда ворота — это часть забора и крепятся на столбах забора, их называют отдельно стоящими или въездными воротами, они могут бытьили распашными.

Забегая вперед, скажем, сравнивать секционные подъемные и распашные ворота некорректно. В тождественных условиях секционные ворота выигрывают в чистую. Но, на въезде иногда есть возможность их установить, поэтому в реальности алгоритм выбора таков, если на въезд на территорию можно поставить подъемные секционные — ставим, нет — откатные, не получается откатные — распашные. На гараж — секционные или, если не удается, распашные.

Как выбрать какие ворота установить? Очень просто.

Если забор не позволяет поставить откатные ворота, ставятся отдельно стоящие распашные ворота. Если над проемом есть достаточно надежный навес или потолок, то устанавливаются рулонные или секционные. Читайте также: .

Но, сейчас мы попробуем понять, почему секционные ворота постепенно вытесняют распашные. Пусть нам нужны ворота для некоего гаража. Оценим все «за» и «против» секционных и распашных ворот.

Секционным подъемным воротам нужен потолок, поэтому будем рассматривать гаражные ворота — там технически можно поставить и те, и другие.Секционные ворота для гаража бывают: промышленными (цеха, ангары, депо, склады, магазины, автомойки и сервисы) и бытовыми (гаражи).

Сравнительная таблица секционных и распашных ворот.

	Секционные гаражные ворота	Распашные гаражные ворота
Место для ворот в открытом положении	Под потолком.	Около 1,5 метра перед проемом, справа и слева от него.
Автоматизация ворот	Возможна во время установки и на ранее установленное изделие.	Возможна при установке. Плечо привода уменьшает ширину въезда в гараж.
Минимальные требования к сооружению	Наличие опоры над проемом, заштукатуренный проем или установка каркаса.	Качественный фундамент и достаточная прочность столбов-опор и стен.
Гарантия качества	До 10 лет.	В каждом конкретном случае необходима оценка в зависимости от размера створок и объема сварочных работ.

Как повысить прочность железных гаражных ворот

Часто двери, оконные проемы и лестницы попадают в зону движения ворот. Поэтому при проработке проекта, обязательно учитывайте, что бы ворота и архитектурные элементы не пересекались.

Если сделать ворота по проему, они будут мешать проходу и створке двери.

Здесь ворота подходят слишком близко к лестнице

Правило 4. Материал проема

Каменный, деревянный и каркасный проемы

Проем из каменной кладки

“ Поставьте мне ворота на мою кривую стену! Не хотите? Значит у вас у самих руки кривые.

Поставить можем, но с оговорками…

Если у вас гараж из кирпича, бетона или блока, то первое что следует знать – обязательно оштукатурьте стену по маякам изнутри. Это сделает его ровным, обеспечит идеальную геометрию рамы ворот, и плотное прилегание к стене. Часто нас просят поставить ворота прямо на кладку, без штукатурки. Причины разные – уже холодно на улице, штукатурить нельзя, уехали строители и прочее. Если кладка кривая, и сам проем «винтом», рама будет перекошена, будут щели. Когда вы вернетесь к отделке, вам придется штукатурить стену с уже с установленными воротами. Их испачкают раствором и краской, в местах примыкания будут наплывы, на ролики и траки сядет пыль. Наш совет, если отделочные работы ушли «в зиму» – временно зашивайте проем пенополистиролом по деревянному каркасу, спокойно делайте чистовую отделку, а мы потом поставим вам новенькие ворота.

Такую стену лучше оштукатурить

Из чего лучше делать перемычку проема в каменных стенах?

Ответ простой – из бетона. Во первых, в бетоне хорошо держится наиболее нагруженные элементы ворот – кронштейны торсионного вала, и тяга привода. Во вторых, бетонная перемычка отлично штукатурится, и ее легко привести в одну плоскость со стеной.

Монолитная перемычка залитая вместе с армопоясом. Отличное решение

Стальные углы, или швеллер более спорное решение, поскольку сложно сделать их в одной плоскости с кладкой – они либо торчат, либо утоплены. Если вы планируете стену штукатурить, будет сложно оштукатурить сталь, в которую потом еще и крепить ворота нужно будет, от вибрации штукатурка может отвалиться.

Толстый слой штукатурки может отвалиться при сверлении отверстий

Если решили делать перемычку из уголка, то лучше полкой наружу проема, так что бы в проем смотрело только ребро нижней полки. Вот как на фото:

Грамотное решение с уголком на перемычке

Почему нельзя делать перемычку из двутавра?

Максимально плохое решение. Придется наваривать пятаки под крепления вала и направляющих. Либо полностью заварить. Проблема в том, что сложно сделать это в одной плоскости со стеной. Лучше так не делайте никогда.

Пятаки под крепления вала

Заводская карта крепления ворот. По ней нужно сварить площадки

Нужно ли усиливать проем стальным уголком?

“ Мне строители сказали все обварить уголком по кругу, и ворота ставить на шпильки, что бы крепче было.
