Каркас на потолок под гипсокартон. Виды профилей

Каркас на потолок под гипсокартон. Виды профилей

• CD — потолочный профиль 60х27 (ПП). Он несет основную нагрузку и удерживает вес готовой конструкции. Такой профиль имеет боковые перегородки повышенной жесткости. Его применяют для отделки стен и потолков.
• Направляющий профиль 27х28 . Этот вспомогательный профиль предназначен для крепления листов конструкции. Он задает плоскости будущих изделий. Его используют как для соединения каркаса с поверхностями, так и для сопряжения разных плоскостей конструкции.
• UW — направляющий профиль 50х40 , 75х40, 100х40 (ПН) используется для создания перегородок. ПН монтируется к потолку и полу, прилегающим к простенку.
• CW — стоечный профиль 50х50 , 75х50, 100х50 (ПС), усиливает каркас перегородок. Его устанавливают вертикально. ГКЛ крепятся к нему с обеих сторон.
• Арочный профиль. Это специальные изогнутые профили выпуклой и вогнутой формы. Профиль этого типа используют для создания сложных конструкций плавной формы, со всевозможными изгибами.

Металлические профили монтируются с помощью дополнительных крепежных элементов:

• Двухуровневый соединитель CD-профиля скрепляет перпендикулярные профили разных уровней. Для монтажа этой детали придается форма буквы «П».
• Соединитель одноуровневый, называемый также «крабом», используют для соединения поперечных перемычек одного уровня методом крест-накрест. При установке в профиль он защелкивается и затем закрепляется саморезами. Для одного соединения может потребоваться 8 саморезов.
• Прямые подвесы для CD - это металлические пластины. При креплении им также придают форму «П». Они используются для подвесных потолков. Средний отрезок пластины крепится к поверхности, а с помощью загнутых краев фиксируют профиль.
• Анкерный подвес тоже предназначен для крепления CD профиля к потолку. Его используют, когда прямой подвес недостаточной длины. Подвес этого типа вставляется в профиль, при этом его тяга продевается через имеющиеся в пружине специальные отверстия. Тяга может выдерживать до 25 кг нагрузки.
• Удлинитель для CD профиля (продольный соединитель) применяют для удлинения несущего профиля. Он соединяется с профилем саморезами.
• Соединитель угловой также применяется в качестве краба при создании каркаса подвесных потолков одного уровня.
• К капитальным поверхностям, например, потолкам и стенам, конструкция крепится дюбелями, а при помощи саморезов разных типов осуществляют крепеж гипсокартона к металлическим рейкам.

Двухуровневый потолок из гипсокартона каркас. Начало работ

Потолок из гипсокартона, даже если он двухуровневый или имеет еще больше ярусов, легко собирается собственными руками, причем, всегда по одной принципиальной схеме – монтаж каркаса – подшивка его ГКЛ – финальная отделка чем-нибудь.

Принципиально, сама сборка подобной конструкции, ненамного сложнее обычной одноуровневой. Есть несколько специфичных нюансов, о которых и будет рассказано далее.

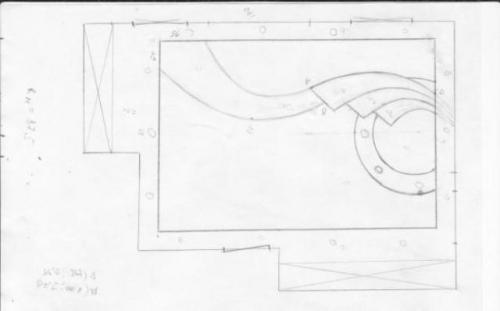

Сперва понадобится сделать эскиз будущего потолка. Без него будет сложно понять, где и что крепить. Когда рисунок подготовлен, его схематично переносим на имеющийся некрасивый потолок.

Такая разметка позволит лучше ориентироваться при дальнейших операциях с конструкцией.

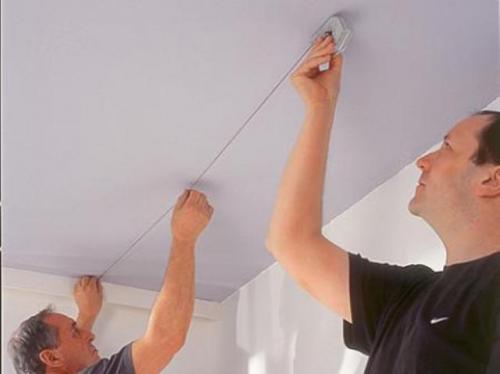

Далее производится наметка точек под подвесные крепежи на плите перекрытия и под стартовые профили на стенах. Наносим разметочные линии, так же, как и при изготовлении и сборке простой конфигурации с одним ярусом. Подробно описывать всю процедуру разметки нет смысла, так как она рассмотрена в другой статье.

Первым будет намечаться «верхний» этаж. Он не несет на себе функциональной нагрузки и будет чисто декоративным. Поэтому опускать его от имеющегося уровня плиты перекрытия, нужно на самое маленькое расстояние. Пяти сантиметров обычно бывает вполне достаточно.

При разметке, следует учесть, что масса покрытия будет больше, чем в случае с одной плоскостью, поэтому, пренебрегать лишними подвесными элементами не стоит, а значит, размечаем линии под них как можно тщательнее, через каждые 50 сантиметров.

Получив все необходимые размеченные точки, начинается сооружение наиболее важного элемента всей композиции — основания.

Каркас под гипсокартон на стену. Нанесение разметки

Насколько точной и ровной будет разметка стены под обрешётку, настолько ровными и качественно сделанными будут ваши гипсокартонные стены

Перед тем, как сделать каркас для гипсокартона на стену, эту самую стену необходимо разметить. От того, насколько ровно и качественно будет нанесена разметка, напрямую зависит качество всей отделки в целом, поэтому запасаемся терпением, берём в руки карандаш и рулетку и вперёд!

Итак, в первую очередь нам необходимо поймать уровень стен. Для этого берём рулетку, и от угла отступаем наружу несколько сантиметров. Теперь, соединяем по полу эти две метки. На этом месте будет проходить основной крепёжный профиль.

Разметка под каркас для гипсокартонной конструкции должна быть не только на стенах, но и на полу и на потолке, чтобы конструкция получилась как можно ровнее

Теперь, то же самое необходимо построить на потолке. У нас получились две линии, которые должны проходить строго параллельно друг другу.

Теперь, отступаем от одной их стен ровно 2050 миллиметров. Это стандартный размер гипсокартонного листа, и необходимо чтобы его край ложился ровно посередине одного из профилей каркаса.

Мы видим создание металлического каркаса для гипсокартона, при помощи которого можно спрятать инсталляцию и домашние коммуникации

Далее, отступаем ещё такое же расстояние, и так до тех пор, пока стена не закончится. У нас появились места, где направляющие будут стоять в обязательном порядке, но расстояние это слишком большое, поэтому разбиваем его на участки примерно по 40-60 сантиметров. Этого вполне достаточно, для того чтобы лист гипсокартона не провисал, и его тяжело было проломить.

Всё готово. Теперь у нас есть ряд вертикальных полос, но нам нужно определить места для крепления отвесов. Для этого мы просто делим высоту стены пополам, и ставим в этом месте метку. Теперь, каждый отрезок делим ещё пополам, и так до тех пор, пока расстояние между ближайшими точками не приблизится к отметке 30-60 сантиметров.

С помощью правильно построенного каркаса под гипсокартонную конструкцию, вы легко создадите необычный дизайнерский интерьер и сделаете дополнительные места для хранения

Важно! Стены из гипсокартона каркас которых был собран без строго соблюдения уровня могут впоследствии оказаться очень кривыми. Гипсокартон без труда изогнётся до нужного положения, но будет находиться в постоянном напряжении, и рано или поздно лопнет. Именно поэтому нельзя халатно относиться к этому на первый взгляд незначительному этапу отделки.

В этих точках у нас не только будут установлены отвесы, но и пройдут горизонтальные направляющие, поэтому так важно строго соблюдать уровень на всех этапах разметки стены.

Монтаж каркаса под гипсокартон на стену. Материалы, применяемые для монтажа каркаса

Человека, впервые решившего своими руками соорудить каркас из, вполне может смутить различное обозначение профилей, которые можно встретить в разных источниках, а также большой ассортимент крепежной фурнитуры, предлагаемой рынком строительных материалов. Пугаться тут не стоит: с назначением металлопрофилей не так уж тяжело разобраться, а из всего многообразия крепежных элементов для монтажа потребуется лишь малая часть.

Виды металлических профилей:

• Направляющие. В маркировке имеют обозначение UD или ПН. Закладывают основу всей конструкции, именно с них начинается возведение каркаса.
• Стоечные. Их обозначают сочетаниями CW или ПС. Вставляются в направляющие и образуют вертикальные стойки, к которым крепятся листы гипсокартона при выравнивании стен.
• Потолочные. К таким металлопрофилям, имеющим аббревиатуру CD или ПП, крепится лист гипсокартона при выравнивании потолка. Их вставляют в специальные потолочные направляющие, имеющие в обозначении сочетания букв UD или ПНП.
• Также есть арочные и угловые модели профилей. Необходимость их использования определяется характером возводимой конструкции.

Для закрепления каркаса на стене или потолке, а также для скрепления его элементов между собой используют несколько видов крепежных элементов.

1. Чтобы удлинить металлический профиль до нужного размера, применяют простой соединитель, а для усиления мест пересечения профилей пригодится его крестообразная разновидность, называемая «краб». При выравнивании потолка применяется двухуровневый «краб» для надежной фиксации профиля нижнего уровня к потолочному.
2. Дополнительное крепление к потолку или стене обеспечивают прямые или анкерные подвесы. С их помощью все элементы конструкции выводятся в одну общую плоскость.
3. Крепление подвесов и направляющих профилей осуществляют с помощью дюбелей диаметром 6 мм, между собой профили скрепляют саморезами. Монтаж гипсокартона на установленный каркас выполняют при помощи саморезов диаметром 3,5 и длиною 25 мм. Предпочтительно использовать метизы из оцинкованной стали.

Потолок из гипсокартона каркас размеры. Все о монтаже и ремонте потолков своими руками

Устраивая потолки из гипсокартона, люди надеются получить красивое и качественное покрытие. Но иногда результат совершенно не соответствует желаемому и со временем появляются трещины.

Попытки выправить ситуацию выполнением  декоративных работ, также не способствует улучшению. Всему виной является некачественно или неправильно выполненный каркас потолка из гипсокартона.

Потолок – красиво и функционально

Сегодня мы рассмотрим вопрос, как правильно выполнить каркас для гипсокартонного потолка, вернее, что важно знать и что необходимо учесть.

Что важно решить в первую очередь

Перед началом работы необходимо решить один важный вопрос. Большинство рекомендаций по устройству потолков из гипсокартона советуют сначала решить, какое будет оформление потолка (см. Каким может быть оформление потолков из гипсокартона ).

С одной стороны это правильное решение, но перед этим необходимо выполнить еще одно немало важное действие — определить дополнительные функциональные способности подвесной конструкции.

Вентиляционный канал в коробе

Не секрет,  что любой подвесной потолок может быть установлен на различном удалении от основного перекрытия. Образовавшееся межпотолочное пространство можно использовать для установки и проводки различных коммуникаций, различного оборудования и монтажа потолочной акустики .

Представим, вы разработали общую концепцию и дизайн, а в ходе выполнения монтажных работ вам потребовалась установка, к примеру, вентиляционных труб большого диаметра. Попытки размещения их в имеющемся пространстве, ни к чему не привели.

Пришлось полностью пересматривать дизайн и соответственно все устройство каркаса. Довольно затратное мероприятие, да и времени на все переделки уйдет немало. Поэтому так важно в первую очередь определиться с возможными функциональными особенностями, а дизайн уже подстраивать под ваши потребности.

Дерево или металл для каркаса – что удобней и выгодней

С этим вопросом разобрались. Неважно, какой дизайн и функционал будет у вашего гипсокартонного потолка, без каркаса ему не обойтись.

Монтаж профиля для гипсокартона на потолок. Материалы и инструменты

Если планируете делать монтаж потолка из гипсокартона своими руками, то нужно запастись необходимыми материалами.

• Гипсокартон различается по толщине, на потолке в большинстве случаев применяют 12,5 мм. От толщины листа зависит жесткость всей конструкции.

Прочность конструкции придает не каркас, а листы ГКЛ, которые этот каркас скрепляют.

Гипсокартон подразделяется на обычный (ГКЛ), влагостойкий (ГКЛВ) и огнестойкий (ГКЛО). Влагостойкий подойдет для влажных зон, обычно модифицированный материал с дополнительными свойствами стоит дороже.

• Для формирования каркаса потребуются оцинкованные профили . Для подвесных потолков используют два вида профилей: потолочный направляющий (ППН, UD) и потолочный профиль для обрешетки (ПП, CD). Профиль различается в зависимости от толщины стали. Каркас из стали 0,3 мм легко гнется в руках, поэтому лучше использовать материал толщиной 0,5 – 0,6 мм.

ППН

ПП

Обрешетку под потолок можно выполнить и из дерева, но более практичным является монтаж на оцинкованный профиль, так как он не гниет и позволяет получить пустое пространство под коммуникации между гипсокартоном и черновым потолком.

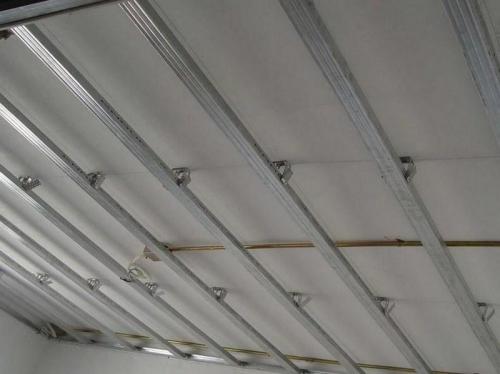

• Для закрепления каркаса на основании потребуются подвесы . Эти элементы бывают двух видов: прямые и анкерные. Прямой подвес («крокодил») делают, если расстояние до основного потолка не превышает 12 – 12,5 см. Такой подвес односоставной, поэтому регулировка толщины осуществляется при закреплении потолочных профилей.

Прямой подвес

• Анкерные подвесы состоят из шпильки, которая крепится к потолку и подвижный части с креплением под профиль. Анкерные подвесы можно опускать и поднимать уже после закрепления на нем профиля, расстояние между гипсокартоном и потолком может быть 12 см.

Анкерный подвес

Регулировка анкерного подвеса

• Уплотнительная (демпферная) лента служит для звукоизоляции помещения. Её приклеивают на заднюю часть направляющих профилей. Она позволяет снизить распространение ударного шума по каркасу.

В дополнение к ленте можно создать дополнительную звукоизоляцию на крепежных элементах. Для этого существуют специальные подвесы на звукоизолирующей прокладке.

Распространение ударного шума с лентой и без нее

• Набор крепежных элементов включает дюбель-гвозди для установки направляющих, анкерные клинья для закрепления подвесов на основании потолка, черные саморезы для скрепления профилей и для закрепления гипсокартона на каркасе.

Шаг обрешетки под гипсокартон на потолок. Обрешетка для гипсокартона на потолок (14 фото): разметка шага, как правильно сделать гипсокартонный каркас, монтаж, видео, примеры процесса установки

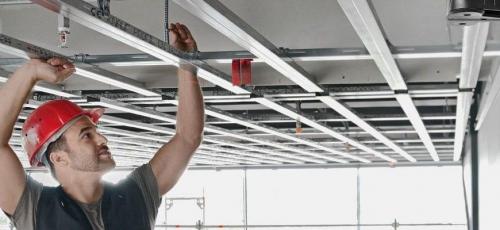

Для изготовления подвесного гипсокартонного потолка нужен каркас (обрешетка). Тогда ГКЛ легко поддается монтажу, а потолочная плоскость получится идеально ровной. Но для создания обрешетки существуют правила, не придерживаясь которых, можно получить совсем не то, что хотелось. Важную роль играет не только выведение линии горизонта, но и шаг между несущими профилями (рейками).

Что такое обрешетка под гипсокартон на потолок и зачем она нужна

Технологами разработано несколько техник для крепления гипсокартона к потолку:

• на клей;
• на саморезы;
• на каркас.

В первом случае базовые потолки должны быть относительно ровными, с перепадами не более 2-3 см. Для предотвращения отслоения плиты все ж в нескольких местах закрепляют саморезами или дюбель-гвоздями. Во втором варианте гипсокартон крепят непосредственно к деревянным плитам перекрытия. В третьем – технология утверждена ГОСТом.

Но потолки в этом случае должны быть высокими, особенно для двух- и несколько ярусной конструкции. Так, первый уровень сделает ниже потолок на 10 см, и каждый последующий – не менее чем по 7 см.

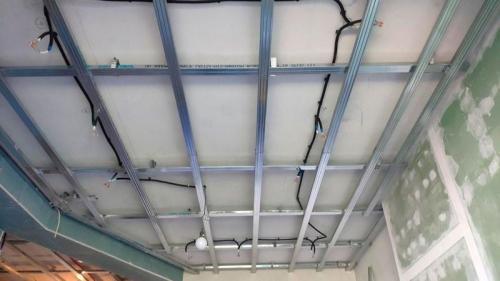

Обрешетка потолка под гипсокартон хороша еще и тем, что в полой ее части можно спрятать коммуникации: электрическую проводку, вентиляционную систему, сигнализацию, а также утеплитель.

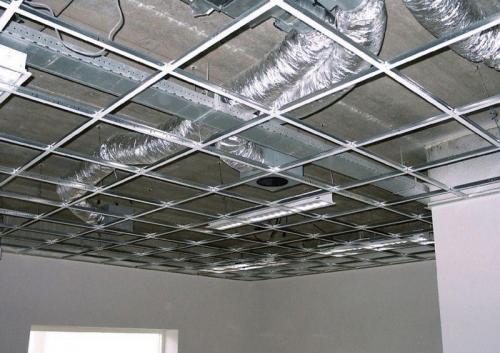

В обрешетке потолка можно замаскировать различные коммуникации

Каркасная система считается самой надежной. Ведь она состоит из ряда крепежного оборудования:

• потолочных подвесов;
• направляющей по периметру комнаты;
• несущих профилей (реек);
• перемычек.

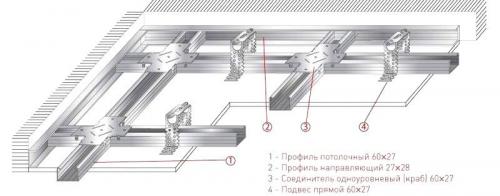

Состав каркасной системы

Последние крепятся к несущим элементам крепежами «краб». Или, если это металлические отрезки, вырезаются в них пазы ножницами по металлу, что не менее надежно. А так как не придется покупать дополнительные элементы крепежа, то обрешетка выйдет дешевле.

Типы обрешетки на потолок: примеры работ

Каркас можно собрать из двух видов материала:

• деревянных реек;
• металлического профиля.

Чтобы выбрать более приемлемый вариант, стоит рассмотреть каждый в отдельности.

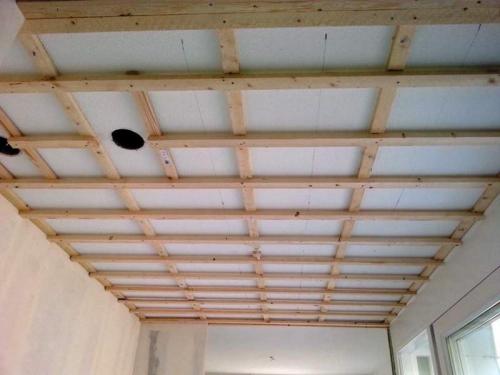

Деревянный

В данном случае для обрешетки потребуется провести ряд мер.

1. Каждую рейку просмотреть на ровность, используя глазомер. То есть закрыть один глаз. К другому же поднести ближний край рейки и попытаться визуально совместить ближнюю и дальнюю точки одного из ребер. Ровность или криволинейность детали сразу будет видна.
2. Перед монтажом каждую рейку надо обработать антисептиком и олифой. Деревянные изделия подвержены гниению, боятся влаги, да и насекомые любят полакомиться древесиной. Меры защиты продлят эксплуатацию потолков на деревянной основе.
3. В помещениях, где влажность превышает 60-70%, реечный каркас не используют. Даже обработанное дерево не выдерживает длительного воздействия влаги и со временем разбухает, соответственно, деформируется. Это может негативно сказаться на конструкции в целом. Гипсокартон может местами провиснуть, появятся трещины на швах. Возникнет не очень приятная картина.
4. При монтаже направляющих по периметру комнаты потребуется сделать деформационный зазор между стеной и рейкой. Под воздействием высокой температуры и влаги происходит нарушение геометрии последних: коробление или разбухание.
5. Деревянная обрешетка менее прочная в сравнении с металлической. Поэтому в данном случае листовым материалом лучше обшить потолок в один слой.

Деревянная обрешетка считается менее прочной, чем каркас из металлопрофиля

Да и цена между двумя материалами вряд ли существенно отличается.

Металлический

Каркас из оцинкованного металла более практичен. Ему не страшны:

• перепады температур ;
• влажный микроклимат в помещении и затопление соседей сверху;
• высокая нагрузка плит, уложенных даже в два слоя;
• деформация.

Металлический каркас устойчив к воздействию окружающей среды, практичен и прочен

Некоторые мастера советуют для отрезания использовать только ножницы по металлу.Болгарка, по их утверждению, травмирует оцинкованный слой. От этого появляются незащищенные места, и при увлажнении в срезах может развиться ржавчина.

Каркасное устройство делится еще и по типу монтажа несущих профилей (реек).

Поперечный

Это когда профили или рейки монтируют в одном направлении. Плиты же крепят поперек конструкции. Чаще такой метод применяют в компактных комнатах, где нагрузка на обрешетку не будет большой.
